ABB涡轮增压系统 VTR 714案例分析 © ABB Group / ABB Turbocharging 12 March 2021
转子总成 压气机叶轮 § 解体后的压气叶轮背部 © ABB Group / ABB Turbocharging 12 March 2021 | Slide 6 | filename

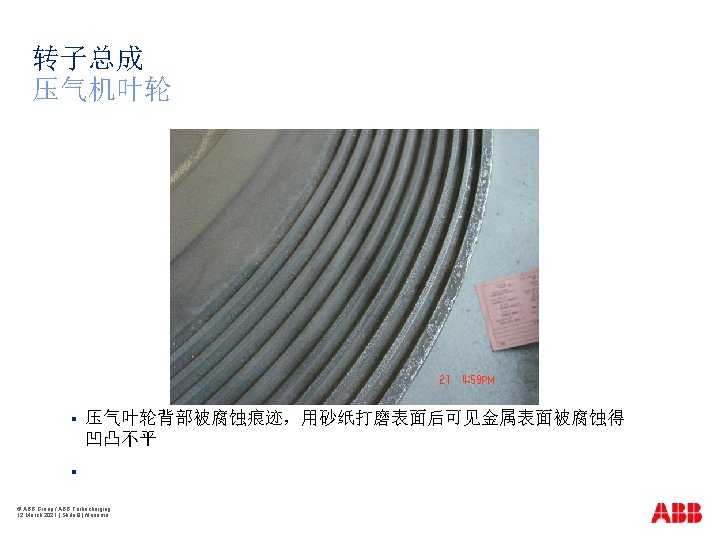

转子总成 压气机叶轮 § 压气叶轮背部被腐蚀痕迹 © ABB Group / ABB Turbocharging 12 March 2021 | Slide 8 | filename
转子总成 压气机叶轮 § 压气叶轮背部未受腐蚀的部分 © ABB Group / ABB Turbocharging 12 March 2021 | Slide 10 | filename

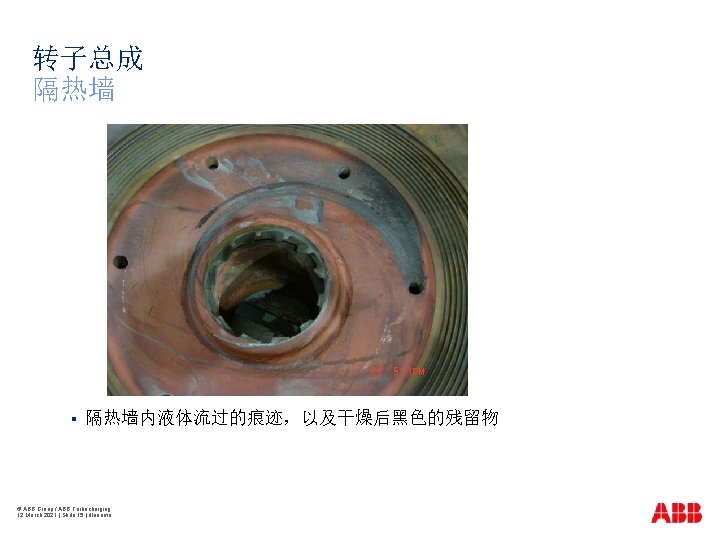

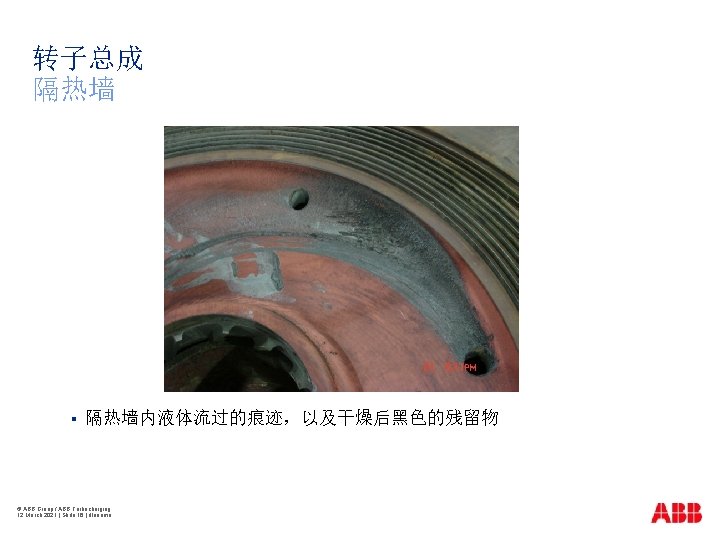

转子总成 隔热墙 § 隔热墙内液体流过的痕迹 © ABB Group / ABB Turbocharging 12 March 2021 | Slide 14 | filename
转子总成 涡轮端 § 清洁后的涡轮叶片未见严重腐蚀痕迹 © ABB Group / ABB Turbocharging 12 March 2021 | Slide 17 | filename
© ABB Group / ABB Turbocharging 12 March 2021 | Slide 24 | filename
- Slides: 24
