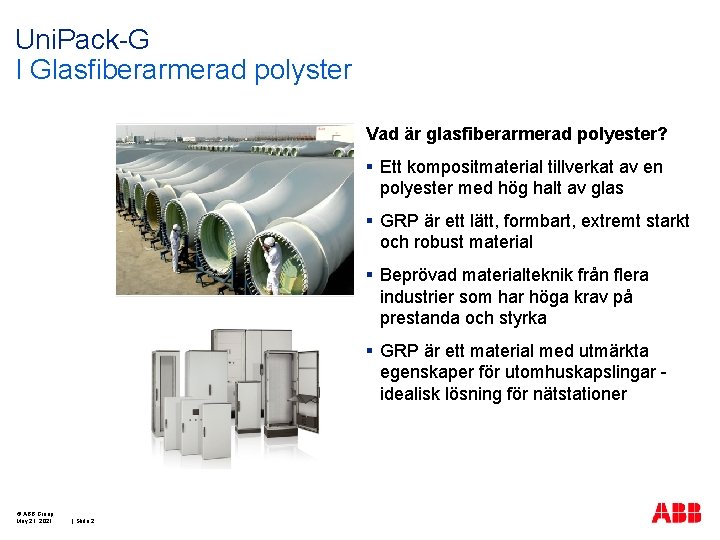

Uni. Pack-G I Glasfiberarmerad polyster Vad är glasfiberarmerad polyester? § Ett kompositmaterial tillverkat av en polyester med hög halt av glas § GRP är ett lätt, formbart, extremt starkt och robust material § Beprövad materialteknik från flera industrier som har höga krav på prestanda och styrka § GRP är ett material med utmärkta egenskaper för utomhuskapslingar idealisk lösning för nätstationer © ABB Group May 21, 2021 | Slide 2

Uni. Pack-G Nyhet i ABB: s nätstationsportfölj § Nytt stationsmaterial - glasfiberarmerad polyester § Passar de flesta miljöer § Kombinerar alla befintliga nätstationers positiva funktioner i en produkt § Byggsten i det smarta elnätet © ABB Group May 21, 2021 | Slide 3

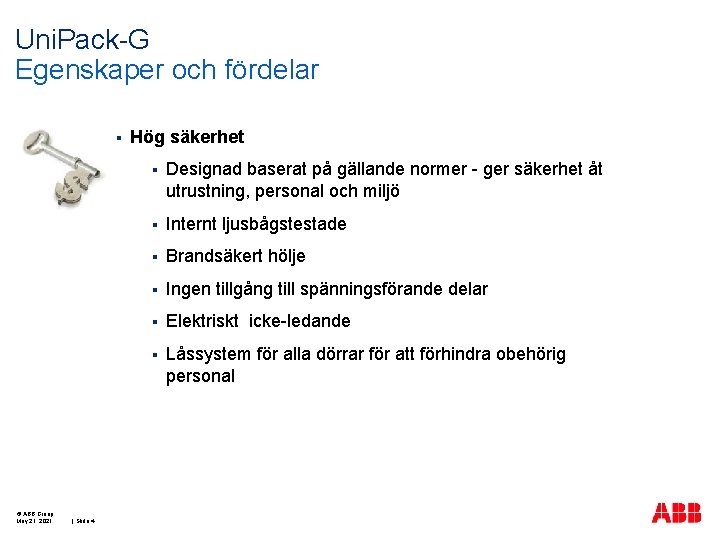

Uni. Pack-G Egenskaper och fördelar § © ABB Group May 21, 2021 | Slide 4 Hög säkerhet § Designad baserat på gällande normer - ger säkerhet åt utrustning, personal och miljö § Internt ljusbågstestade § Brandsäkert hölje § Ingen tillgång till spänningsförande delar § Elektriskt icke-ledande § Låssystem för alla dörrar för att förhindra obehörig personal

Uni. Pack-G Egenskaper och fördelar § © ABB Group May 21, 2021 | Slide 5 Enkel och snabb installation, idrifttagning och omlokalisering § Pre-designade, helt monterade och fabrikstestade enheter § Lätt produkt - sparar kostnader (ingen stor kran krävs) § Lägre krav på hanteringsutrustning § Kan lyftas med transformatorn installerad § ABB: s installationsservice och teknisk support tillgänglig

Uni. Pack-G Egenskaper och fördelar § © ABB Group May 21, 2021 | Slide 6 Lång livslängd § Korrosionsbeständigt hölje § Bevarar sitt utseende under livstiden § Extra utrustning kan enkelt eftermonteras som t. ex. utrustning som bidrar till ett smart elnät § Kan använda samma hölje, även om den interna utrustningen måste bytas ut

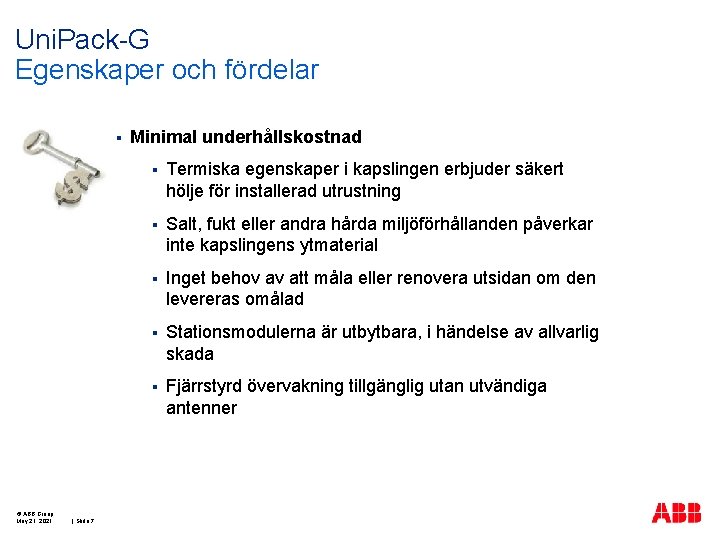

Uni. Pack-G Egenskaper och fördelar § © ABB Group May 21, 2021 | Slide 7 Minimal underhållskostnad § Termiska egenskaper i kapslingen erbjuder säkert hölje för installerad utrustning § Salt, fukt eller andra hårda miljöförhållanden påverkar inte kapslingens ytmaterial § Inget behov av att måla eller renovera utsidan om den levereras omålad § Stationsmodulerna är utbytbara, i händelse av allvarlig skada § Fjärrstyrd övervakning tillgänglig utan utvändiga antenner

Uni. Pack-G Egenskaper och fördelar § © ABB Group May 21, 2021 | Slide 8 Robust och enkel design § Slagtålig utan att brista eller deformeras § En kapslingstyp för alla miljöer § Brett utbud av typer och storlekar på stationslayouter § Moduldesign, vilket gör att kunden kan beställa kapslingen i rätt storlek för rätt ändamål § Kombinerar alla plåt- och betongstationers positiva egenskaper i en produkt § Speciellt designad för elektrisk utrustning § Kan fås med stål eller betongfundament

Uni. Pack-G Egenskaper och fördelar § © ABB Group May 21, 2021 | Slide 9 Produktkvalitet och tillförlitlighet § Designad enligt alla gällande normer § Internt ljusbågstestad § Fabrikstestad § All utrustning monterad från en leverantör § Mycket väderbeständigt material § Stationen är isolerad för att ge temperaturkänslig utrustning bättre miljö § Standardprodukt avsedd för att tillmötesgå alla kundens önskemål

Uni. Pack-G Egenskaper och fördelar § © ABB Group May 21, 2021 | Slide 10 Mindre miljöpåverkan § Oljeuppsamlingskärl för transformatorn undviker läckage till omgivningen § Minskad klimatpåverkan till följd av lättare transport och lättare installation av utrustning § Återvinningsbart material

Uni. Pack-G Tekniska egenskaper och typiska layouter © ABB Group May 21, 2021 |

Uni. Pack-G Teknisk specifikation © ABB Group May 21, 2021 | Slide 12 § Upp till 1000 k. VA § Upp till 24 k. V § Möjligt att använda torr- eller oljefylld transformator § Kan förses med olika alternativ av mellanspänningsställverk, luft eller SF 6 isolerat § Olika antal och storlekar för utgående säkringslister beroende på transformatorstorlek och kundens behov § Särskild lågspänningsutrustning på kundens begäran § Finns med betongfundament eller stålram.

Uni. Pack-G Tekniska egenskaper Beskrivning Max KVA Typ av layout Märkspänning (k. V) Korttidsström Utvändig dimension Vikt ca 2000 kg Transformatorutrymme (Bx. Lx. H) Max trasformatorförlust Transformatorutrymme IP-klass Hsp och Lsp-utrymme I P - k l a s s Värmeklass Mellanspänning Lågspänning Hsp-kablar Hsp-avslut LV-asnlutning till transformator Märkström på Lsp Kortslutningsström Lsp © ABB Group May 21, 2021 | Slide 13 Uni. Pack-G – Spica layout 1000 Spica 10 N Upp till 24 20 k. A/1 s 3000 X 2470 X 2460 2 tons (med stålram) 1400 X 2180 X 2100 9115 W IP 23 D IP 54 K 10 5 -fack Safe. Ring Max 1900 mm för utgående säkringslister, Kabeldon, CEWE, In. Line, Anslutningskablarna kan vara Al eller Cu enligt kundens önskemål. Om inget anges, används dimension för att uppfylla kortslutningskrav. Anslutningskablarnas avslut beroende på trafnsformatortyp och anslutning på mellanspänningsställverk eller om kunden har en specifik begäran. Kopparskena eller dubbelisolerad RK-kabel - storlek enligt den nominella effekten av transformator. Up to 2500 A 50 k. A/1 s

Uni. Pack-G Många stationstyper att välja bland © ABB Group May 21, 2021 |

Uni. Pack-G Sammanfattning © ABB Group May 21, 2021 | Slide 15 § Lång livslängd och låga underhållskostnader – bl. a. hög korrosionsbeständighet, utbytbara stationsmoduler § Hög säkerhet – bl. a. designad baserat på gällande normer, internt ljusbågstyp-testad § Enkel och snabb installation – bl. a. låg vikt och fabrikstestade § Robust och enkel design – bl. a. stöttålig, många stationslayouter § Låg miljöpåverkan – bl. a. låg vikt, återvinningsbar § Idealisk i smarta elnät - materialet dämpar inte radiovågor - inte behov att installera externa antenner för säker fjärrkommunikation
