ABB Stotz-Kontakt Gmb. H, STO/G, 01/2013 ABB STOTZ-KONTAKT Gmb. H ABB i-bus® KNX Heizungsaktor VAA/U 1. 230. 1 © ABB 09 September 2020 | Slide 1
ABB i-bus® KNX Heizungsaktor VAA/U 1. 230. 1 § Heizungsaktor UP-Variante § 1 elektr. Schaltausgang (elektrothermische Stellantriebe max. 2) § 3 Binäreingange (Schalter oder Taster, gemeinsames Bezugspotenzial) § Einbau in Gerätedose nach DIN 49073 (z. B. Ø 60 er Schalterdose) © ABB 09 September 2020 | Slide 2
ABB i-bus® KNX Heizungsaktor VAA/U 1. 230. 1 - Montage § § © ABB 09 September 2020 | Slide 3 Einbau in Gerätedose nach DIN 49073 § Gerätedose mit Trennwand oder separate Dosen verwenden § Mindestabstand zwischen Netzspannung und Bus-/Nebenstellenadern min. 4 mm Abmessungen
ABB i-bus® KNX Heizungsaktor VAA/U 1. 230. 1 - Ventilsteuerung § § © ABB 09 September 2020 | Slide 4 1 elektronischer Schaltausgang § Schaltspannung 250 V AC § Schaltstrom 5… 25 m. A, max. 600 m. A (2 s) § Maximal 2 Antriebe am Ausgang Softwarefunktion (über ETS ohne Power. Tool) § Schaltbetrieb oder PWM (1 Bit / 1 Byte Stellgröße) § Ventil-Wirksinn (stromlos geöffnet / geschlossen) § Sommer- oder Winterbetrieb über KNX einstellbar § Zwangsstellung § Kurzschluss- und Überlastschutz

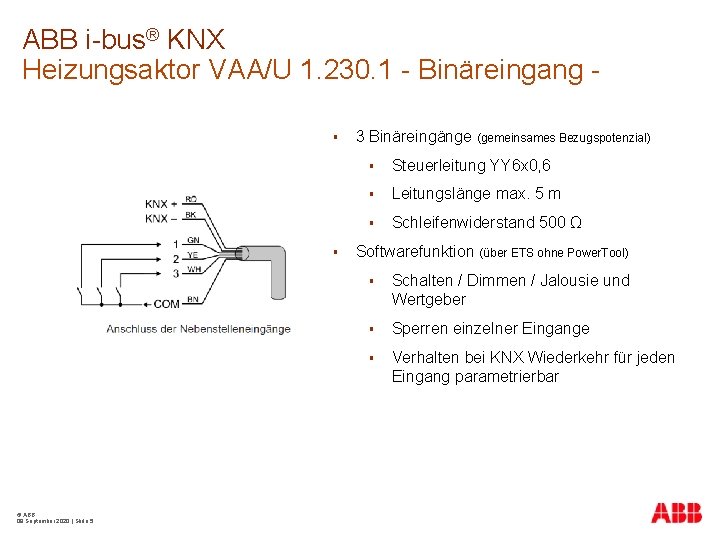

ABB i-bus® KNX Heizungsaktor VAA/U 1. 230. 1 - Binäreingang § § © ABB 09 September 2020 | Slide 5 3 Binäreingänge (gemeinsames Bezugspotenzial) § Steuerleitung YY 6 x 0, 6 § Leitungslänge max. 5 m § Schleifenwiderstand 500 Ω Softwarefunktion (über ETS ohne Power. Tool) § Schalten / Dimmen / Jalousie und Wertgeber § Sperren einzelner Eingange § Verhalten bei KNX Wiederkehr für jeden Eingang parametrierbar
ABB i-bus® KNX Heizungsaktor VAA/U 1. 230. 1 - Bestelldaten - Aktuelle Preise und weitere Technische Daten zu dem Produkt finden sie auf unserer Homepage Gebäude-Systemtechnik www. abb. com/KNX © ABB 09 September 2020 | Slide 6
© ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 7
