Modulärt system § Enkla signalsystem skapas genom att koppla individuella produkter tillsammans Reset Call © ABB Group WA 05 June 2021 | Slide 2
är Jussi och Impressivo produkter § del av Jussi och Impressivo apparatserier § samma täck- och monteringsramar Produkterna hittar man hos den lokala elgrossisten! © ABB Group WA 05 June 2021 | Slide 3
Från Jussi till Impressivo § Jussi centrumdelar bytes till motsvarande Impressivo delar § 8 st Impressivo centrumdelpaketer för alla Jussi produkter § I alla Impressivo färger + © ABB Group WA 05 June 2021 | Slide 4 + =
Etiketter för signalprodukter namnskyltar Återställning Anrop UPPTAGET §abc knappar © ABB Group WA 05 June 2021 | Slide 5
Moduler Enkelt § § Individuella produkter är basfunktioner system skapas genom att koppla dessa basfunktioner tillsammans Systemen blir enkla och lätta Bara ca 20 produkter => lätt och hantera Kundorienterade system Kompatibelt med andra system Expanderbart Infällt och utanpåliggande § § Ekonomiskt Tillförlitligt § § § enklare => tillförlitligare standard kabeldragning brett spänningsområde => inga reklamationer © ABB Group WA 05 June 2021 | Slide 6 § § § pris / kvalité betala endast för önskaed funktioner billigt underhåll
Användningsområden Signalering A-B alarm system RWC -alarm § offentliga byggnader. . . § larm signaler § sjukhus § vård centraler § dag center. . . § panik alarm § socialkontor § arbetsförmedlingar § vård centraler § sjukhus § banker. . . § kallelse system § vård centraler § byråer § hotell, restauranger, § butiker. . . § § HVAC -alarm paneler § gas alarm for sjukhus § övervakning av bakdörrar § dörrsignal § nivåkontroll § fuktvakt. . . kontorssignal § dörrsignal § © ABB Group WA 05 June 2021 | Slide 7 nödanrop/kallelse upptaget-vänta-stig in
10 Transformator M FL 00 Huvudapparater H… … FE P FA K… FA Tryckknappar / brytare & … FIM … FIP Larm och indikering Jussi -tillbehör signal … Impressivo -delar 1 P-8 x Kontorssignal 2 P-8 x 4 P-8 x PT-8 x RWC paket T-8 x V-8 x 6 V-8 x U-8 x Läckagelarm paket &
Markets Jussi & Impressivo signalling products Wiring Accessories Busch-Infoline® Reflex SI Solo/future/carat Signal adapted in Basic 55 NIESSEN Sistema de Avisos y Señalización® Arco © ABB Group WA 05 June 2021 | Slide 9 Elektro-Praga Signal products Reflex SI Time Element
Enkla lösningar © ABB Group WA 05 June 2021 | Slide 10
Huvudapparatens funktion © ABB Group WA 05 June 2021 | Slide 11

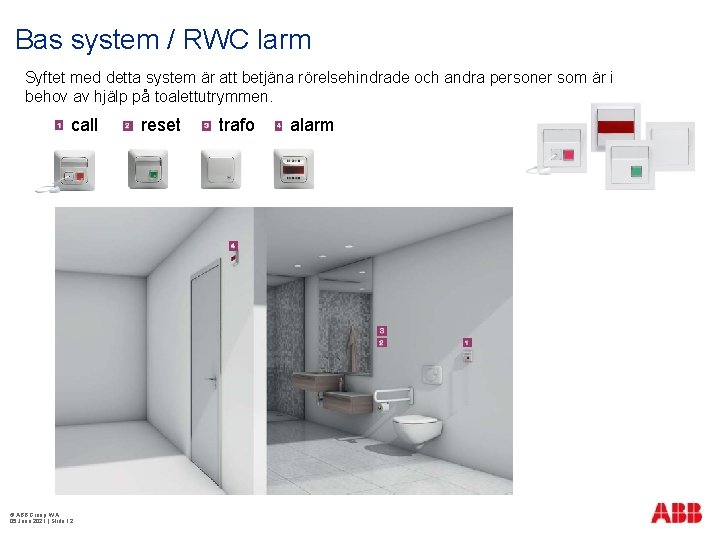

Bas system / RWC larm Syftet med detta system är att betjäna rörelsehindrade och andra personer som är i behov av hjälp på toalettutrymmen. call © ABB Group WA 05 June 2021 | Slide 12 reset trafo alarm
Bas system / RWC larm med FEH 2001 huvudapparat FJW 1003 larm E-Nr 5506092 FJW 1004 El-num 6315560 anrop motstånd © ABB Group WA 05 June 2021 | Slide 13 anrop återställning trafo
Bas system / RWC larm med FEH 1001 huvudapparat larm Motstånd trafo anrop © ABB Group WA 05 June 2021 | Slide 14 återställning
Signal system med KNX anrop © ABB Group WA 05 June 2021 | Slide 15 återställ ning trafo larm
Läckagelarm bevakar vattenanvändande produkter och hushållsmaskiner samt konstruktioner där vattenskador kan uppkomma. sensor © ABB Group WA 05 June 2021 | Slide 16 larm Huvud apparat trafo Relä
Läckagelarm FJW 2100 E-Nr 5506091 El-num 6315570 Utan motstånd © ABB Group WA 05 June 2021 | Slide 17
Paniklarm för socialkontor Panikalarmsystemet är ändamålsenligt för att ge anställda skydd i hotfulla situationer på socialkontor och i övriga offentliga kontorsutrymmen. anrop © ABB Group WA 05 June 2021 | Slide 18 larm lampa återställning
Paniklarm för socialkontor Rum 1 Rum 3 Rum 2 Rum 4 Kontor Rum 5 FIM 1000 + V-84 FIM 1200 + V-84 FEH 1001 + 1 P-84 FAP 2001 + 1 P-84 © ABB Group WA 05 June 2021 | Slide 19
Paniklarm för socialkontor © ABB Group WA 05 June 2021 | Slide 20
Kallelsesystem för vårdcentraler Kallelsesystemet är ändamålsenligt för äldreboende eller servicehem där man önskar använda anropsknappar i varje bostad. Vårdpersonaler mottar anrop på en larmtablå som är placerad i kontorsutrymmet. anrop © ABB Group WA 05 June 2021 | Slide 21 reset © ABB Group March 12, 2009 | Slide ‹#› lampa LED panel Summ er reset anrop trafo
Kallelsesystem för vårdcentraler © ABB Group WA 05 June 2021 | Slide 22
Entrance request in office hotels Detta system är ändamålsenligt som entrésystem i höghus, företag och kliniker. Systemet möjliggör signalöverföring från entré till flera mottagare. Kallelsesignalen kan återställas från varje mottagande punkt. Med samma knapptryckning kan man öppna dörren. larm & reset © ABB Group WA 05 June 2021 | Slide 23 anrop
Entrésignalanläggning © ABB Group WA 05 June 2021 | Slide 24
Upptagetsignal är användbart på kontor, i konferenslokaler samt andra möjliga applikationer där “stör ej” signal behövs brytare © ABB Group WA 05 June 2021 | Slide 25 lampa trafo Tryckknapp och brytare tillgänglig som bordsversion
Upptagetsignal © ABB Group WA 05 June 2021 | Slide 26
Kontorssignal är anpassad för offentliga byggnader t. ex. kontor eller sjukhus, där man väntar på sin tur för att få komma in i rummet. Namn skylt © ABB Group WA 05 June 2021 | Slide 27 Dörrapparat Relä Anslutningsuttag för Bordsapparat
Kontorssignal © ABB Group WA 05 June 2021 | Slide 28
