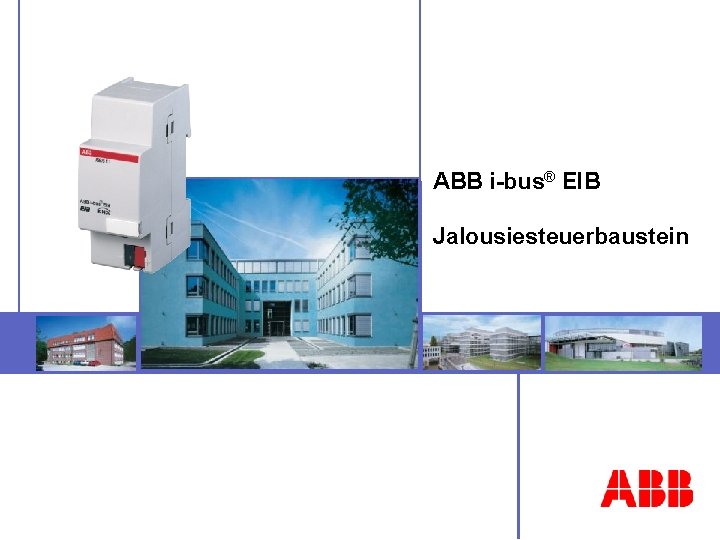

ABB i-bus® EIB Jalousiesteuerbaustein
© ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 2 Jalousiesteuerbaustein, REG n Einleitung, Funktion, Planung n Parameter n Kommunikationsobjekte JSB/S 1. 1
© ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 3 Jalousiesteuerbaustein, REG JSB/S 1. 1 n Zur sonnenstandsnachgeführten Ansteuerung von Jalousieaktoren n Funktionen: - Blendschutz - Tageslichtlenkung n Montage auf DIN-Schiene n 2 TE n Busanschlussklemme
Jalousiesteuerbaustein, REG JSB/S 1. 1 © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 4 Blendschutz n Schutz vor direkter, blendender Sonneneinstrahlung n Max. Einlass von diffusem Licht
Jalousiesteuerbaustein, REG JSB/S 1. 1 © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 5 Tageslichtlenkung n Schutz vor direkter, blendender Sonneneinstrahlung n Gezielte Lenkung von direkter Strahlung in den Raum
Jalousiesteuerbaustein, REG JSB/S 1. 1 © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 6 Funktionen n 4 Fassaden pro Baustein n Für jede Fassade Betriebsart wählbar: - Horizontal-Lamellen mit Lichtlenkung - Vertikal-Lamellen n 20 Schattenwerfer (z. B. Gebäude, Baum) pro Baustein n Fassadenstruktur: - ohne Schatten: alle Fenster gleich - mit Schatten: bis zu 200 Fenster individuell (4 Fassaden à 50 Fenster) - mehrere Jalousiesteuerbausteine parallel einsetzbar
Jalousiesteuerbaustein, REG JSB/S 1. 1 © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 7 Funktionsweise einer sonnenstandsnachgeführten Jalousiesteuerung
Jalousiesteuerbaustein, REG © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 8 Aufbau einer sonnenstandsnachgeführten Jalousiesteuerung JSB/S 1. 1
© ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 9 Jalousiesteuerbaustein, REG n Einleitung, Funktion, Planung n Parameter n Kommunikationsobjekte JSB/S 1. 1
Jalousiesteuerbaustein, REG JSB/S 1. 1 Berechnung des Sonnenstands n Parameter Längengrad, Breitengrad n Datum, Uhrzeit Gebäude-Draufsicht © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 10 N W O S Gebäude. Seitenansicht
Jalousiesteuerbaustein, REG Lamellengeometrie n JSB/S 1. 1 Horizontal-Lamellen Vertikal-Lamellenbreite, Lamellenabstand Lamellenbreite © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 11 Lamellenabstand n Winkel bei max. Öffnung bzw. max. Schließung Horizontal-Lamellen maximal offen Vertikal-Lamellen maximal geschlossen Lamellen maximal offen Lamellen maximal geschlossen
Jalousiesteuerbaustein, REG Horizontal-Lamellen mit Lichtlenkung n Winkelabweichung der Reflexionsflächen Winkelabweichung © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 12 Verbindung der Lamellenseiten n Ausstrahlwinkel JSB/S 1. 1
Jalousiesteuerbaustein, REG JSB/S 1. 1 Berechnung der Auswirkung von Schattenwerfern (z. B. Gebäude, Baum) © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 13 n Aufteilung der Fassade in Einzelfenster - Rasterprogrammierung (bei gleichem Abstand und gleicher Größe der Fenster) - benutzerdefiniert (jedes Fenster einzeln)
Jalousiesteuerbaustein, REG n JSB/S 1. 1 Parametrierung von Schattenwerfern Tiefe © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 14 Y 1 X 2 Gebäude Y 2
Jalousiesteuerbaustein, REG JSB/S 1. 1 © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 15 Verzögerungszeiten n Verzögerungszeiten (Jalousieaktor, Helligkeitssensor) n Zwischenposition bei kurzzeitiger Verdunklung
© ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 16 Jalousiesteuerbaustein, REG n Einleitung, Funktion, Planung n Parameter n Kommunikationsobjekte JSB/S 1. 1
Jalousiesteuerbaustein, REG JSB/S 1. 1 © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 17 Kommunikationsobjekte „Helligkeit“ n Anzahl: Bis zu 4 Helligkeitssensoren (typisch: 3 -> Ost, Süd, West) n Helligkeitsstufen: Bis zu 2 (normal/ grell) -> Übersteuerung abhängig von der Helligkeitsstufe n Typ des Helligkeitssensors: min. : 0 bis 10. 000 Lux, besser: 0 bis 20. 000 Lux oder 0 bis 100. 000 Lux oder Pyranometer n Verzögerungszeit und Zwischenposition bei kurzzeitiger Verdunklung
Jalousiesteuerbaustein, REG JSB/S 1. 1 © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 18 Kommunikationsobjekte „Datum“ und „Zeit“ n Je 2 Kommunikationsobjekte „Datum“ und „Zeit“ (Eingang und Ausgang) n Jalousiesteuerbaustein als Slave, Master oder eigenständige Uhr
Jalousiesteuerbaustein, REG JSB/S 1. 1 © ABB STOTZ-KONTAKT Gmb. H - 2 CDC 506 031 N 0101 , Seite 19 Kommunikationsobjekt „Sonne“, „Sonne-Position“ und „Sonne-Lamelle“ n Sonne = „ 1“: Sonne vorhanden -> „Sonne-Position anfahren 0. . 255“ und „Sonne-Lamelle anfahren 0. . 255“ n Sonne = „ 0“: keine Sonne vorhanden -> Position bei Sonne = „ 0“ (entsprechend Parameterwert im Jalousieaktor) n Bis zu 200 Kommunikationsobjekte „Sonne“ möglich (4 Fassaden à 50 Fenster)
