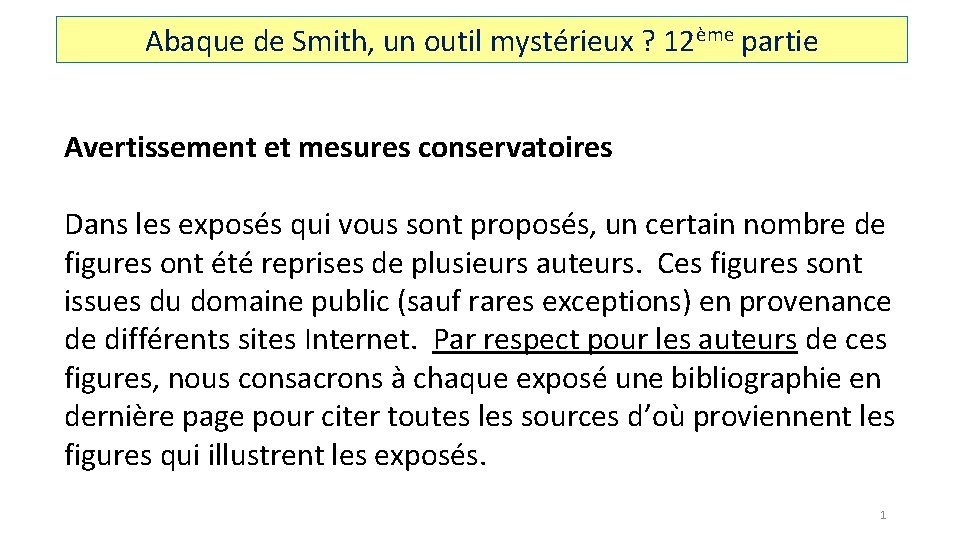

Abaque de Smith, un outil mystérieux ? 12ème partie Avertissement et mesures conservatoires Dans les exposés qui vous sont proposés, un certain nombre de figures ont été reprises de plusieurs auteurs. Ces figures sont issues du domaine public (sauf rares exceptions) en provenance de différents sites Internet. Par respect pour les auteurs de ces figures, nous consacrons à chaque exposé une bibliographie en dernière page pour citer toutes les sources d’où proviennent les figures qui illustrent les exposés. 1

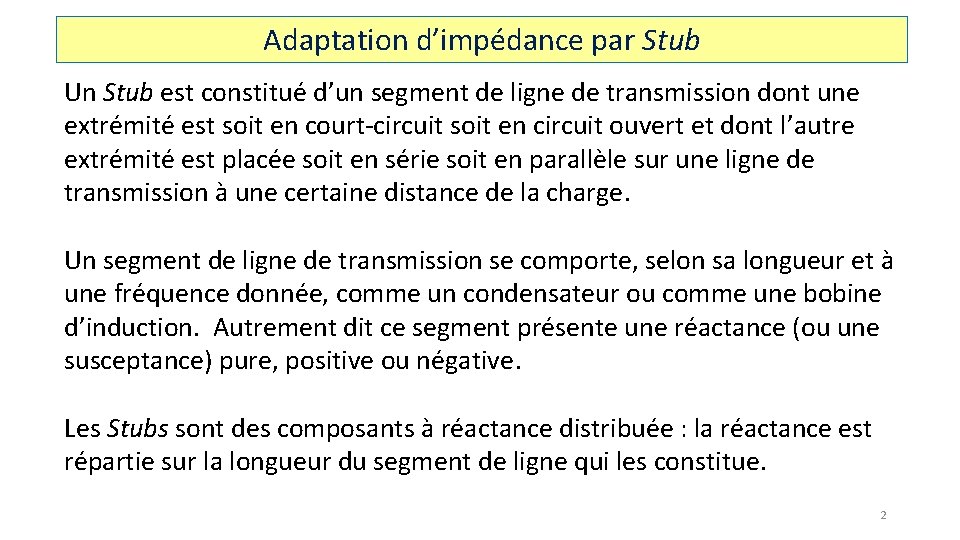

Adaptation d’impédance par Stub Un Stub est constitué d’un segment de ligne de transmission dont une extrémité est soit en court-circuit soit en circuit ouvert et dont l’autre extrémité est placée soit en série soit en parallèle sur une ligne de transmission à une certaine distance de la charge. Un segment de ligne de transmission se comporte, selon sa longueur et à une fréquence donnée, comme un condensateur ou comme une bobine d’induction. Autrement dit ce segment présente une réactance (ou une susceptance) pure, positive ou négative. Les Stubs sont des composants à réactance distribuée : la réactance est répartie sur la longueur du segment de ligne qui les constitue. 2

Réactance d’un Stub en court-circuit 3

Réactance d’un Stub en circuit ouvert 4

Réactance ou susceptance d’un Stub en fonction de sa longueur 5

Longueur d’un Stub en fonction de sa réactance ou susceptance 6

15ème pratique : inductance d’un Stub en court-circuit 0, 161λ z=0+j 1, 6 Vers la source 0λ z=0+j 0 7

16ème pratique : capacitance d’un Stub en court-circuit Vers la source 0λ z=0+j 0 z=0 -j 1, 6 0, 339λ 8

17ème pratique : inductance d’un Stub en circuit ouvert 0, 161λ+0, 25λ=0, 411λ Vers la source z=∞+j 1, 6 0, 25λ z=∞+j 0 9

18ème pratique : capacitance d’un Stub en circuit ouvert Vers la source 0, 25λ z=∞+j 0 z=∞-j 1, 6 0, 339λ-0, 25λ=0, 089λ 10

Comparaison Stub RG 213/U en court-circuit ouvert Pour une inductance de 87, 81 n. H à 145 MHz, le Stub en court-circuit est le plus court ; pour une capacitance de 13, 72 p. F à 145 MHz, le Stub en circuit ouvert est le plus court. Ces deux configurations offriront donc le moins de pertes. 11

Comment mesurer la longueur d’onde électrique d’un câble ? Il est parfois difficile de mesurer la longueur physique d’un feeder devant correspondre à une longueur d’onde électrique précise. En effet, le coefficient de vélocité donné par le constructeur des câbles coaxiaux comporte une certaine tolérance. Cela peut devenir critique pour tailler la longueur d’un Stub. Nous verrons comment effectuer cette mesure électriquement en radiofréquence. Rendez-vous la fois prochaine sur le site Internet ON 5 VL pour la 13ème partie http: //on 5 vl. e-monsite. com/ 12

Bibliographie et mentions des sources des figures reprises - Figures : ON 4 IJ, auteur de ces présentations. 13
