A Zemplén Régió területén található vízfolyások vizenergia-potenciál felhasználási lehetőségei Možnosti využitia hydropotenciálu vodných tokov nachádzajúcich sa v regióne Zemplín Dr. Kalmár László egyetemi docens Vízenergia-4 Konzorcium vezetője Kutatás a vízenergetikai potenciál kihasználására Výskum využitia hydroenergetického potenciálu ZÁRÓ KONFERENCIA /ZÁVEREČNÁ KONFERENCIA A HUSK/0901/1. 2. 1/0220 pályázat Magyarország-Szlovákia határon átnyúló együttműködési program 2007 -2013 HUSK/0901/1. 2. 1/0220 Program cezhraničnej spolupráce Maďarská republika – Slovenská republika 2007 – 2013 Európska únia Európsky fond regionálneho rozvoja

Tartalomjegyzék q. Kutatási terület bemutatása q. A vízenergia potenciál régión belüli felhasználási lehetőségei: v. Kiválasztott helyszínek és rendelkezésre álló technikai paraméterek v. Megvalósításra javasolt helyszínek, javasolt vízturbina tipusok q. Készített dokumentációk Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 2

Kutatási terület [2] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 3

Vizsgált vízfolyások [2] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 4

Kiválasztott és megvizsgált vízenergia-potenciál helyek [2] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 5

Összefoglaló javaslat az energetikai célra kiválasztott helyekről_1 [3 -6] Elméleti Hasznos Geodéziai Éves közepes vízhozam 50 folyadékvillamos Szelvény Duzzasztás szintteljesítmény száma módja különbség (100) %-a [m] [l/sec] [k. W] Sorszám Vízfolyás neve 1 Ronyva patak 2+600 meder 3, 8 1 100, 0 40, 9 32, 8 2 Bózsva patak 2+800 oldaltározó 6, 0 375, 0 22, 0 17, 6 3 Bózsva patak 4+600 oldaltározó 5, 5 363, 0 19, 6 15, 6 4 Bózsva patak 10+050 oldaltározó 5, 5 277, 0 14, 9 11, 9 5 Bózsva patak 15+450 oldaltározó 5, 5 44, 0 2, 4 1, 9 6 Nyíri patak 1+750 oldaltározó 4, 5 56, 0 2, 5 2, 0 7 (Nyíri)- Török patak 7+800 oldaltározó 6, 0 28, 0 1, 6 1, 3 8 (Nyíri)- Török patak 10+100 meder 2, 0 25, 0 0, 5 0, 4 Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 6

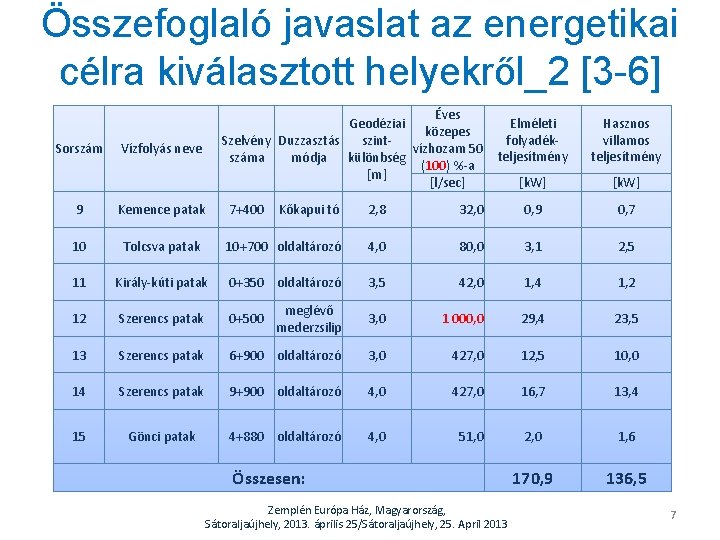

Összefoglaló javaslat az energetikai célra kiválasztott helyekről_2 [3 -6] Sorszám Éves Geodéziai közepes Szelvény Duzzasztás szintvízhozam 50 száma módja különbség (100) %-a [m] [l/sec] Vízfolyás neve 9 Kemence patak 10 7+400 Elméleti folyadékteljesítmény Hasznos villamos teljesítmény [k. W] Kőkapui tó 2, 8 32, 0 0, 9 0, 7 Tolcsva patak 10+700 oldaltározó 4, 0 80, 0 3, 1 2, 5 11 Király-kúti patak 0+350 oldaltározó 3, 5 42, 0 1, 4 1, 2 12 Szerencs patak 0+500 meglévő mederzsilip 3, 0 1 000, 0 29, 4 23, 5 13 Szerencs patak 6+900 oldaltározó 3, 0 427, 0 12, 5 10, 0 14 Szerencs patak 9+900 oldaltározó 4, 0 427, 0 16, 7 13, 4 15 Gönci patak 4+880 oldaltározó 4, 0 51, 0 2, 0 1, 6 170, 9 136, 5 Összesen: Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 7

[1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 8

[1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 9

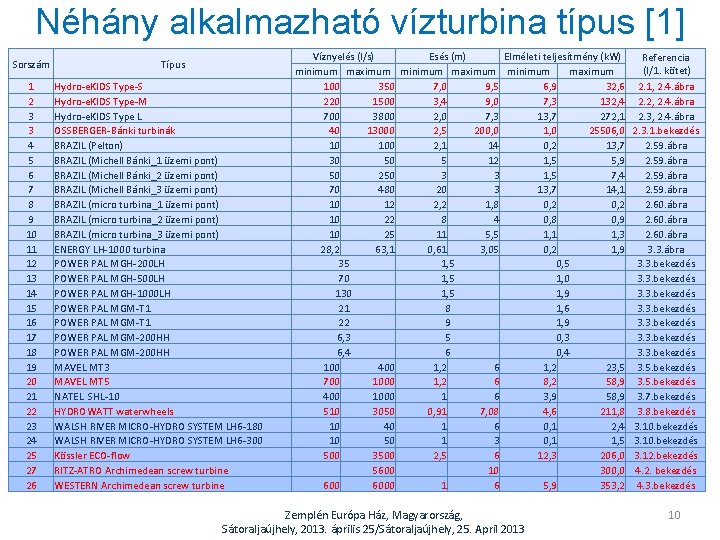

Néhány alkalmazható vízturbina típus [1] Sorszám 1 2 3 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 27 26 Típus Hydro-e. KIDS Type-S Hydro-e. KIDS Type-M Hydro-e. KIDS Type L OSSBERGER-Bánki turbinák BRAZIL (Pelton) BRAZIL (Michell Bánki_1 üzemi pont) BRAZIL (Michell Bánki_2 üzemi pont) BRAZIL (Michell Bánki_3 üzemi pont) BRAZIL (micro turbina_1 üzemi pont) BRAZIL (micro turbina_2 üzemi pont) BRAZIL (micro turbina_3 üzemi pont) ENERGY LH-1000 turbina POWER PAL MGH-200 LH POWER PAL MGH-500 LH POWER PAL MGH-1000 LH POWER PAL MGM-T 1 POWER PAL MGM-200 HH MAVEL MT 3 MAVEL MT 5 NATEL SHL-10 HYDROWATT waterwheels WALSH RIVER MICRO-HYDRO SYSTEM LH 6 -180 WALSH RIVER MICRO-HYDRO SYSTEM LH 6 -300 Kössler ECO-flow RITZ-ATRO Archimedean screw turbine WESTERN Archimedean screw turbine Víznyelés (l/s) Esés (m) Elméleti teljesítmény (k. W) minimum maximum 100 350 7, 0 9, 5 6, 9 32, 6 220 1500 3, 4 9, 0 7, 3 132, 4 700 3800 2, 0 7, 3 13, 7 272, 1 40 13000 2, 5 200, 0 1, 0 25506, 0 10 100 2, 1 14 0, 2 13, 7 30 50 5 12 1, 5 5, 9 50 250 3 3 1, 5 7, 4 70 480 20 3 13, 7 14, 1 10 12 2, 2 1, 8 0, 2 10 22 8 4 0, 8 0, 9 10 25 11 5, 5 1, 1 1, 3 28, 2 63, 1 0, 61 3, 05 0, 2 1, 9 35 1, 5 0, 5 70 1, 5 1, 0 130 1, 5 1, 9 21 8 1, 6 22 9 1, 9 6, 3 5 0, 3 6, 4 6 0, 4 100 400 1, 2 6 1, 2 23, 5 700 1000 1, 2 6 8, 2 58, 9 400 1000 1 6 3, 9 58, 9 510 3050 0, 91 7, 08 4, 6 211, 8 10 40 1 6 0, 1 2, 4 10 50 1 3 0, 1 1, 5 500 3500 2, 5 6 12, 3 206, 0 5600 10 300, 0 6000 1 6 5, 9 353, 2 Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 Referencia (I/1. kötet) 2. 1, 2. 4. ábra 2. 2, 2. 4. ábra 2. 3. 1. bekezdés 2. 59. ábra 2. 60. ábra 3. 3. bekezdés 3. 5. bekezdés 3. 7. bekezdés 3. 8. bekezdés 3. 10. bekezdés 3. 12. bekezdés 4. 3. bekezdés 10

Megvalósításra javasolt helyszínek_1 [5 -6] Elméleti Hasznos Geodéziai Közepes Javasolt villamos Duzzasztás szint- vízhozam folyadékváltozat Vízfolyás neve Szelvény száma módja különbség 50 %-a teljesítmény jele [m] [l/sec] [k. W] A Ronyva patak 2+600 meder 3, 8 1 100 40, 9 32, 8 B Bózsva patak 2+800 oldaltározó 6, 0 375 22, 0 17, 6 C Szerencs patak 6+900 oldaltározó 3, 0 427 12, 5 10, 0 75, 5 60, 4 Összesen: Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 11

Megvalósításra javasolt helyszínek_A 1 Ronyva patak (2+600 szelvény) [5 -6] Főbb adatok: • Vízgyűjtő területe: 499 km 2 • Mederfenék szintje: 94, 8 m. Bf • Meder padka szintje: 97, 8 m. Bf • Töltéskorona szintje: 101, 5 m. Bf • Hasznosítható éves közép-vízhozam: 1100 l/s • Duzzasztási szint: 99, 0 m. Bf (Pneumatikus működtetésű tömlős-gáttal) • Duzzasztással kialakítható szintkülönbség: 3, 8 m • Hasznos villamos teljesítmény: 32, 8 k. W Egyéb előnyök: Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 Hallépcső a kerék mellett hallépcső kialakítható. A városon áthaladó meder teljes szakaszán középes vízszint. Csapadékvíz elvezethető. Turista látványosság. 12

Megvalósításra javasolt helyszínek_A 2 Ronyva patak (2+600 szelvény) Javasolt vízturbina típusok [1]: • • Hidrowatt alulcsapott vízikerék WESTERN Archimédeszi csavarturbina RITZ-ATRO Archimédeszi csavarturbina Hagyományos kivitelű vízikerék Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 13

Megvalósításra javasolt helyszínek_A 3 Ronyva patak (2+600 szelvény) Hidrowatt alulcsapott vízikerék [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 14

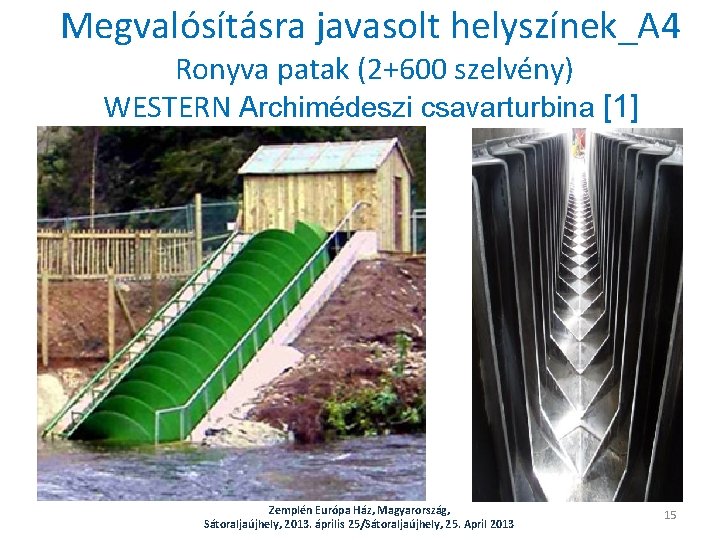

Megvalósításra javasolt helyszínek_A 4 Ronyva patak (2+600 szelvény) WESTERN Archimédeszi csavarturbina [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 15

Megvalósításra javasolt helyszínek_A 5 Ronyva patak (2+600 szelvény) RITZ-ATRO Archimédeszi csavarturbina [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 16

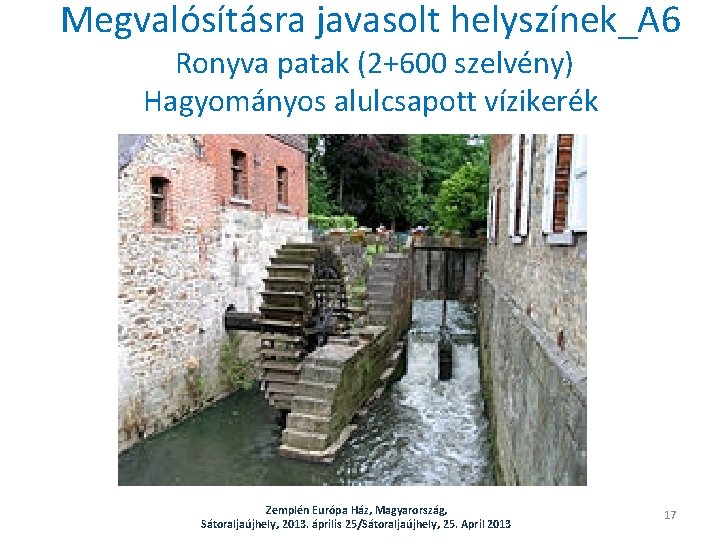

Megvalósításra javasolt helyszínek_A 6 Ronyva patak (2+600 szelvény) Hagyományos alulcsapott vízikerék Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 17

Megvalósításra javasolt helyszínek_B 1 Bózsva patak (2+800 szelvény) [5 -6] Főbb adatok: Vízgyűjtő területe: 212 km 2 Mederfenék szintje alvizen (2+800): 116, 8 m. Bf • Mederfenék szintje felvizen (2+800): 122, 3 m. Bf • Terepszint (2+800): 120, 5 m. Bf • Terepszint (3+900): 125, 2 m. Bf • Töltéskorona szintje: 101, 5 m. Bf • Hasznosítható éves közép-vízhozam: 375 l/s • Duzzasztott szint: 123, 5, 0 m. Bf (Pneumatikus működtetésű tömlős-gáttal) • Duzzasztással kialakítható szintkülönbség: 6 m • Hasznos villamos teljesítmény: 17, 6 k. W Emelt szintű tározó (3+040 -3+180) adatai: • Tározó területe: 1, 6 ha • Tározó üzemi szint: 123, 0 m. Bf • Tározó térfogata: 40 000 m 3 18 • Átlagos vízmélység: 2, 5 m • • Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013

Megvalósításra javasolt helyszínek_B 2 Bózsva patak (2+800 szelvény) Javasolt vízturbina típusok [1]: • TOSHIBA Hydro-e. Kids Type S, vagy M turbina • Ossberger Bánki turbina • Gilkes Kaplan turbina • Kössler Kaplan turbina • Ganz Kaplan turbina Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 19

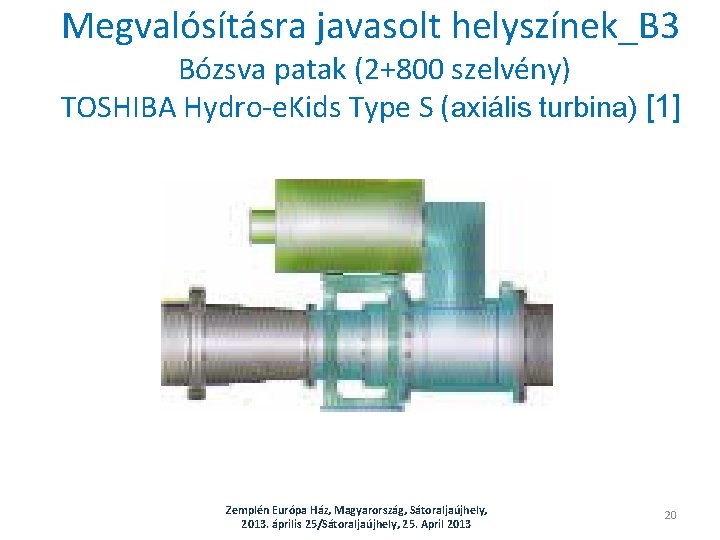

Megvalósításra javasolt helyszínek_B 3 Bózsva patak (2+800 szelvény) TOSHIBA Hydro-e. Kids Type S (axiális turbina) [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 20

Megvalósításra javasolt helyszínek_B 4 Bózsva patak (2+800 szelvény) TOSHIBA Hydro-e. Kids Type M (axiális turbina) [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 21

Megvalósításra javasolt helyszínek_B 5 Bózsva patak (2+800 szelvény) Ossberger Bánki turbina [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 22

Megvalósításra javasolt helyszínek_B 6 Bózsva patak (2+800 szelvény) Gilkes vízturbina [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 23

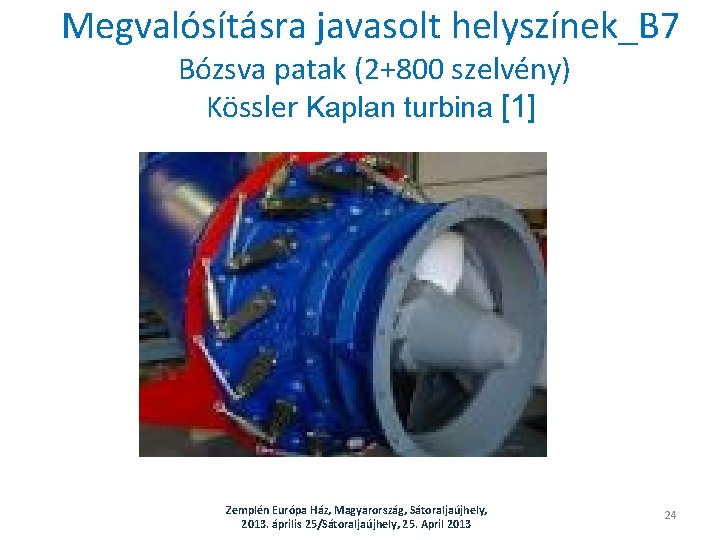

Megvalósításra javasolt helyszínek_B 7 Bózsva patak (2+800 szelvény) Kössler Kaplan turbina [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 24

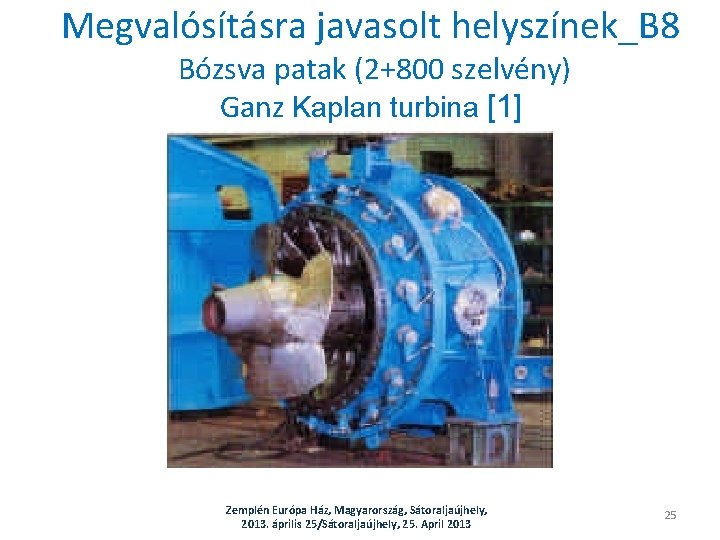

Megvalósításra javasolt helyszínek_B 8 Bózsva patak (2+800 szelvény) Ganz Kaplan turbina [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 25

Megvalósításra javasolt helyszínek_C 1 Szerencs patak (6+900 szelvény) [5 -6] Főbb adatok: Vízgyűjtő területe: 241 km 2 Mederfenék szintje alvizen (6+800): 103, 0 m. Bf • Mederfenék szintje felvizen (8+280): 106, 0 m. Bf • Terepszint (6+800): 105, 0 m. Bf • Terepszint (8+280): 108, 0 m. Bf • Töltéskorona szintje: 101, 5 m. Bf • Hasznosítható éves közép-vízhozam: 427 l/s • Duzzasztott szint: 107, 0 m. Bf (Pneumatikus működtetésű tömlős-gáttal) • Duzzasztással kialakítható szintkülönbség: 3 m • Hasznos villamos teljesítmény: 17, 6 k. W Emelt szintű tározó (6+900 -7+400) adatai: • Tározó területe: 8, 7 ha • Tározó üzemi szint: 106, 0 m. Bf • Tározó térfogata: 150 000 m 3 26 • Átlagos mélység 2, 0 m • • Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013

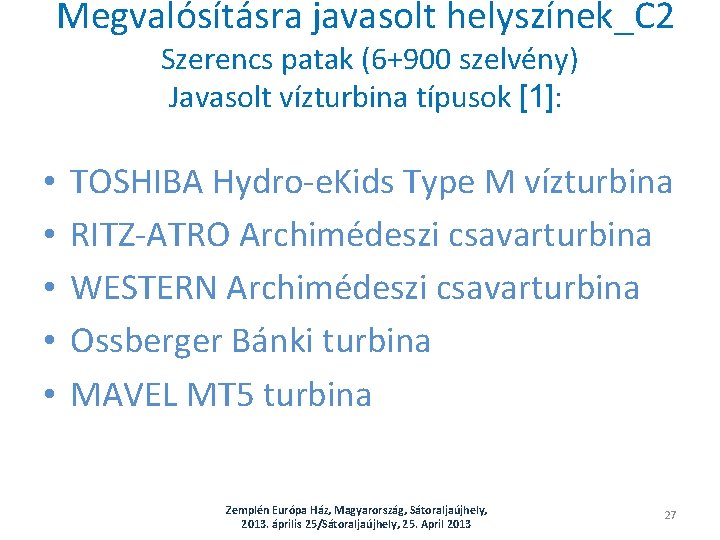

Megvalósításra javasolt helyszínek_C 2 Szerencs patak (6+900 szelvény) Javasolt vízturbina típusok [1]: • • • TOSHIBA Hydro-e. Kids Type M vízturbina RITZ-ATRO Archimédeszi csavarturbina WESTERN Archimédeszi csavarturbina Ossberger Bánki turbina MAVEL MT 5 turbina Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 27

Megvalósításra javasolt helyszínek_C 3 Szerencs patak (6+900 szelvény) MAVEL MT 5 turbina [1] Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 28

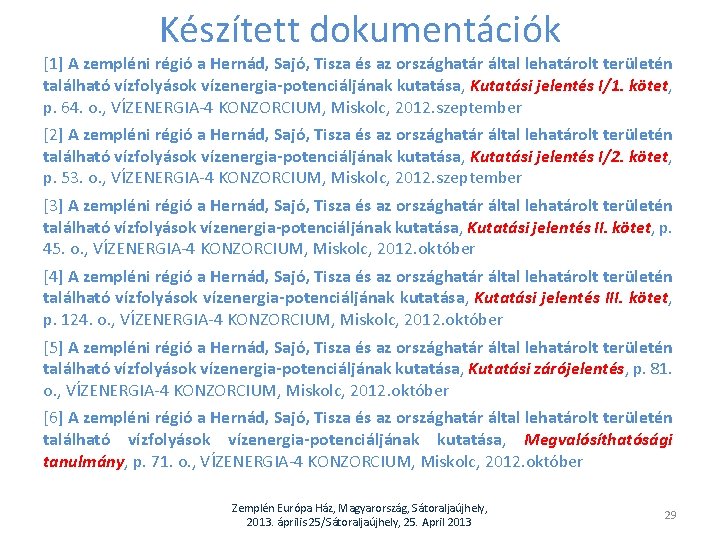

Készített dokumentációk [1] A zempléni régió a Hernád, Sajó, Tisza és az országhatár által lehatárolt területén található vízfolyások vízenergia-potenciáljának kutatása, Kutatási jelentés I/1. kötet, p. 64. o. , VÍZENERGIA-4 KONZORCIUM, Miskolc, 2012. szeptember [2] A zempléni régió a Hernád, Sajó, Tisza és az országhatár által lehatárolt területén található vízfolyások vízenergia-potenciáljának kutatása, Kutatási jelentés I/2. kötet, p. 53. o. , VÍZENERGIA-4 KONZORCIUM, Miskolc, 2012. szeptember [3] A zempléni régió a Hernád, Sajó, Tisza és az országhatár által lehatárolt területén található vízfolyások vízenergia-potenciáljának kutatása, Kutatási jelentés II. kötet, p. 45. o. , VÍZENERGIA-4 KONZORCIUM, Miskolc, 2012. október [4] A zempléni régió a Hernád, Sajó, Tisza és az országhatár által lehatárolt területén található vízfolyások vízenergia-potenciáljának kutatása, Kutatási jelentés III. kötet, p. 124. o. , VÍZENERGIA-4 KONZORCIUM, Miskolc, 2012. október [5] A zempléni régió a Hernád, Sajó, Tisza és az országhatár által lehatárolt területén található vízfolyások vízenergia-potenciáljának kutatása, Kutatási zárójelentés, p. 81. o. , VÍZENERGIA-4 KONZORCIUM, Miskolc, 2012. október [6] A zempléni régió a Hernád, Sajó, Tisza és az országhatár által lehatárolt területén található vízfolyások vízenergia-potenciáljának kutatása, Megvalósíthatósági tanulmány, p. 71. o. , VÍZENERGIA-4 KONZORCIUM, Miskolc, 2012. október Zemplén Európa Ház, Magyarország, Sátoraljaújhely, 2013. április 25/Sátoraljaújhely, 25. April 2013 29
