A számítógép felépítése

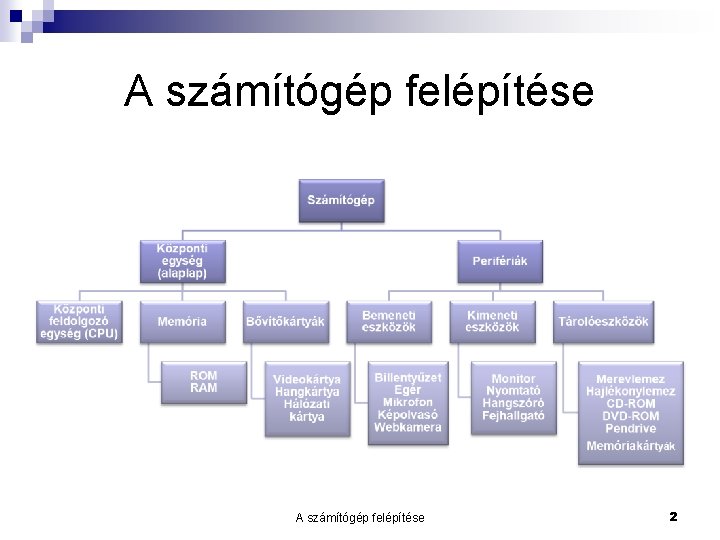

A számítógép felépítése 2
CPU Feladata: a belső, elektronikus adattárban lévő programok utasításainak beolvasása, értelmezése és végrehajtása biztosítja a számítógép egységeinek a vezérlését Jellemzői: sebesség: a végrehajtott utasítások száma másodpercenként (MIPS = Millions of Instruction Per Second) órajel frekvencia (MHz, GHz) adat-, címbusz szélessége (bit) utasításkészlet (RISC, CISC) tokozás (lábkiosztás) - foglalat típusa hűtés (hűtőbordák, ventillátor) A számítógép felépítése 3
Memória Tartalmazza a végrehajtás alatt álló program utasításait, valamint adatait. Jellemzői: tárkapacitás (Gbyte) memóriarekesz mérete adatelérési idő (ns: nanoszekundum 1 ns = 10 -9 sec) A számítógép felépítése 4
Memória típusai RAM: írható, olvasható (tápfeszültség nélkül tartalma elveszik) DRAM – dinamikus RAM folyamatos frissítést igényel lassú olcsó SRAM – statikus RAM nem kell frissíteni gyors drága cache A számítógép felépítése 5
Memória típusai ROM (Read Only Memory): véletlen elérésű tár gyárilag programozott (feszültség nélkül is megőrzi az adatokat) PROM: a felhasználó által egyszer programozható EPROM: a felhasználó által programozható, UV fénnyel újraírható EEPROM: felhasználó által programozható, elektromosan törölhető EEPROM-Flash: írás, olvasás sebességét tekintve RAM-hoz hasonlóan működik A számítógép felépítése 6
Memória típusai Cache gyorsítótár igen gyors működésű a processzor várakozó állapot nélkül eléri a tartalmát ma a processzorral egy tokban helyezkedik el L 1 mérete 4 -32 KB L 2 mérete 128 -512 KB A számítógép felépítése 7
Memória típusai Flash újraírható félvezető memória megőrzi az adatokat kikapcsolás után is széleskörűen alkalmazható, pl: digitális fényképezőgép BIOS Pen. Drive A számítógép felépítése 8
Alaplap Az egyes eszközök közötti kapcsolatot biztosítja. Rajta található: Mikroprocesszor Memória ROM BIOS Billentyűzetvezérlő slot-ok (bővítőkártyák csatlakozók) fogadására szolgáló A számítógép felépítése 9
Alaplap A számítógép felépítése 10
Alaplaphoz csatlakoztatható kártyák videokártya (felbontóképesség és színmélység) hangkártya (hangok visszaadása, illetve hang digitalizálása) hálózati kártya A számítógép felépítése 11

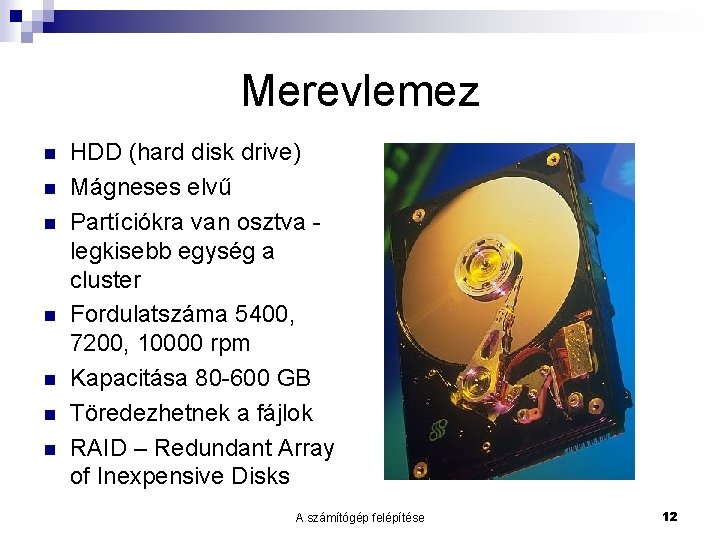

Merevlemez HDD (hard disk drive) Mágneses elvű Partíciókra van osztva legkisebb egység a cluster Fordulatszáma 5400, 7200, 10000 rpm Kapacitása 80 -600 GB Töredezhetnek a fájlok RAID – Redundant Array of Inexpensive Disks A számítógép felépítése 12
Merevlemez zárt ténylegesen merev compact csomagolás, pára és pormentes nagy írássűrűség általában nem egy, hanem több egymással párhuzamos lemezből áll A számítógép felépítése 13
Optikai tárak CD-ROM, CD-RW Tároló kapacitás: 650 MB 700 MB - 74 min - 80 min Spirálban ír, ezért az adat helye: perc: másodperc: századmásodperc Írásmód: mode 1 mode 2 (hibajavító) (nyers) A számítógép felépítése 14
Optikai tárak CD (Compact Disk) 1980, Philips és Sony fejlesztés nagy kapacitás, digitális tárolás az olvasó fej belülről kifelé halad az információt lézerfénnyel rögzítik, pit-ek (gödrök) és land-ek (szigetek) polírozott üveglemezre fotólakkot visznek fel átmérő – 120 mm (létezik 80 mm-es is) kapacitás: 640 Mbyte (70 perc) A számítógép felépítése 15
Optikai tárak CD-ROM csak olvasható CD-R egyszer írható CD-RW újraírható, törölhető (kb 2000 -szer) a CD olvasók nehezebben olvassák A számítógép felépítése 16
Optikai tárak DVD (Digital Video Disc) eredetileg képek tárolására készítették Sokoldalú digitális lemez (Digital Versatile Disk): multimédia, mozgókép, zene, adat egyaránt rögzíthető működése és felépítése hasonlít a CD lemezére rövidebb hullámhosszú lézert használ, így több adat fér el rajta A számítógép felépítése 17
