A számítógép felépítése

A digitális számítógép • A digitális számítógép olyan elektronikusan működő berendezés, amely az adatok bevitelét, feldolgozását, tárolását és az adatok kivitelét tárolt program alapján automatikusan végzi.

A digitális számítógép alapegységei: • processzor • memória • a be- és kimeneti egységek illesztő áramkörei

A számítógép felépítése

A CPU A processzor (CPU= Central Processing Unit) a számítógép központi feldolgozó egysége. A CPU feladatai: 1. Vezérli a számítógép működését, a memóriában tárolt program alapján. 2. Aritmetikai és logikai műveleteket végez.

A processzor legfontosabb egységei: • Vezérlőegység (CU) – gondoskodik az utasítások • • lehívásáról, értelmezéséről és végrehajtásáról. Aritmetikai- logikai egység (ALU) – elvégzi a processzor regisztereiben elhelyezett adatokkal az utasításokban kijelölt aritmetikai (számtani, +, -, *, /) és logikai (pl. És, Vagy, Kizáró-vagy, Tagadás) műveleteket. Regiszterek - A processzor belső tároló elemei, melyeket „munkamemóriaként” használ. Az aktuális utasításhoz éppen szükséges adatok és memóriacímek tárolódnak itt.

Memória • A memória tárolja a számítógép működéséhez szükséges programokat és adatokat. A memóriában az adatokat sorszámozott rekeszekben tárolják. Egy adott rekesz sorszámát memóriacímnek nevezzük. • A memória legkisebb címezhető egysége a memóriarekesz.

Memória • A memóriarekeszek száma határozza meg a • • memória méretét (kapacitását). A memória kapacitásának mérőszáma a byte. (KB, MB, GB) A memóriacímek továbbítása a címbuszon történik. Azt az időtartamot, amely az olvasási parancs kiadása és az információ megjelenése között eltelik, hozzáférési (elérési) időnek nevezzük és nanosecundumban (ns) mérjük.

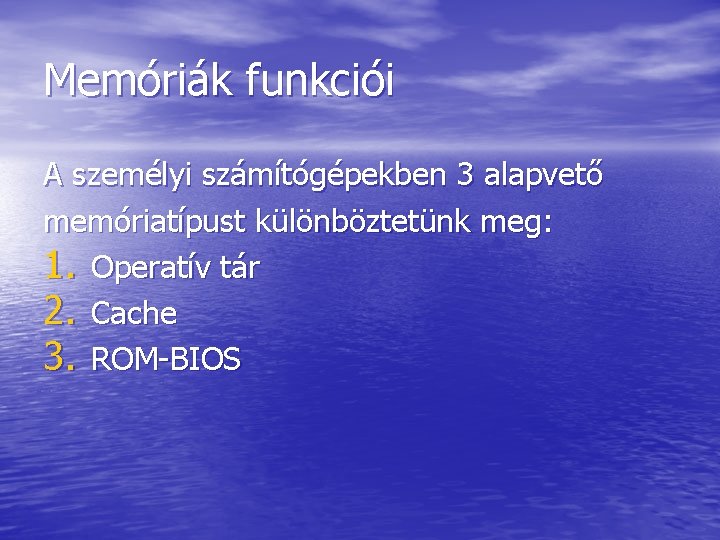

Memóriák funkciói A személyi számítógépekben 3 alapvető memóriatípust különböztetünk meg: 1. Operatív tár 2. Cache 3. ROM-BIOS

Operatív tár • Nagy kapacitású, de viszonylag lassú írható-olvasható memória (RAM). • Tartalmazza a háttértárolókról és a beviteli perifériákról beolvasott programokat és adatokat.

Cache A gyorsítótár (cache memory) kis kapacitású, de gyors írható-olvasható memória (RAM). A processzor és az operatív memória között helyezkedik el a gyakran használt utasításokat, adatokat tartalmazza. – első szintű (L 1, Level 1) – második szintű (L 2, Level 2)

ROM-BIOS • A bekapcsolás után lefutó tesztprogramot és az alapvető hardverkezelő rutinokat tartalmazó, alaplapon elhelyezett csak olvasható memória (ROM). Ez tartalmazza a setup programot is, amivel módosíthatjuk a CMOS RAM tartalmát.

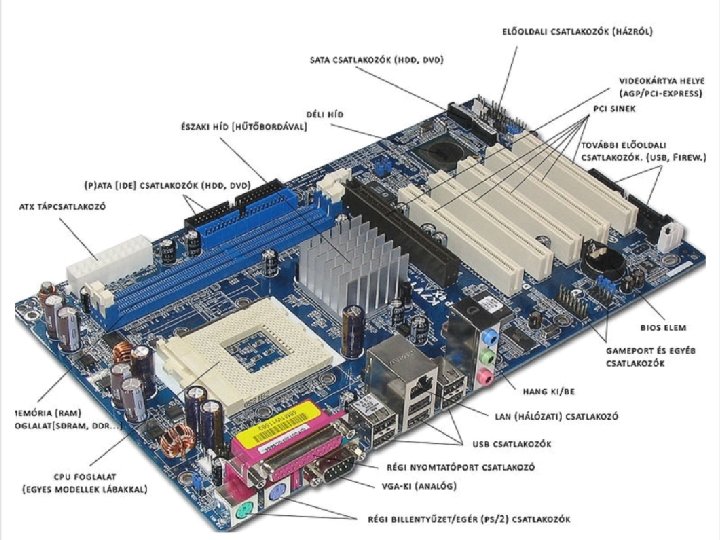

Alaplap Az alaplapon a számítógép működéséhez elengedhetetlen áramkörök találhatóak. Egy részük fixen beforrasztva, míg mások (pl. a processzor, a memóriák) csatlakozókban helyezkednek el. Az alaplap biztosítja az áramkörök közötti kommunikációt és a rajta található csatlakozók révén modulárisan bővíthetővé teszi a számítógépet.

Az alaplapon találhatók: • Processzor foglalat - Ugyanabba a foglalatba többféle processzor is elhelyezhető. • Memóriahelyek - Az itt elhelyezett memória modulok száma és kapacitása határozza meg az operatív memória kapacitását.

Az alaplapon találhatók: • A sínrendszerek (buszok) vezérlő áramkörei - Belső buszok, IDE, AGP, SATA, USB. . . • A bővítőkártyák csatlakozói - Ezekbe helyezhetjük el a videó kártyát, hangkártyát. . .

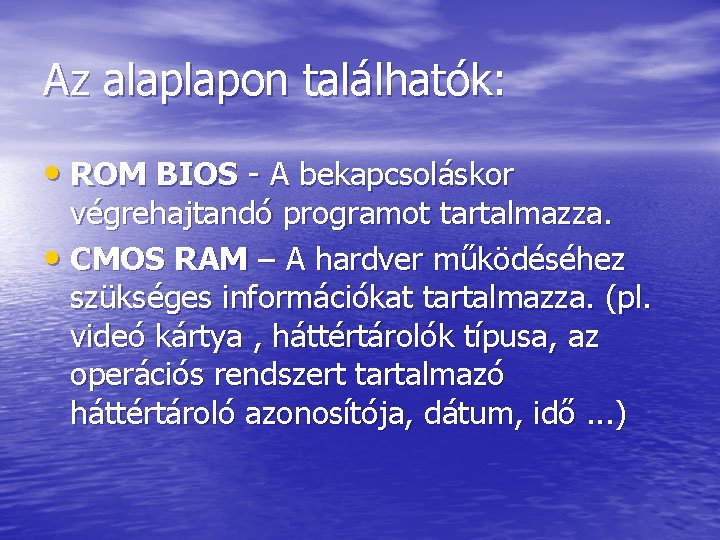

Az alaplapon találhatók: • ROM BIOS - A bekapcsoláskor végrehajtandó programot tartalmazza. • CMOS RAM – A hardver működéséhez szükséges információkat tartalmazza. (pl. videó kártya , háttértárolók típusa, az operációs rendszert tartalmazó háttértároló azonosítója, dátum, idő. . . )

Az alaplapon találhatók: • Akkumulátor - A gép kikapcsolt állapotában is működő órát és a CMOS RAM-ot látja el energiával. • Órajel generátor – Az általa előállított jel mint egy metronóm ütemezi a számítógép működését.
