A SZEIZMIKUS KUTATÁS KEZDETE

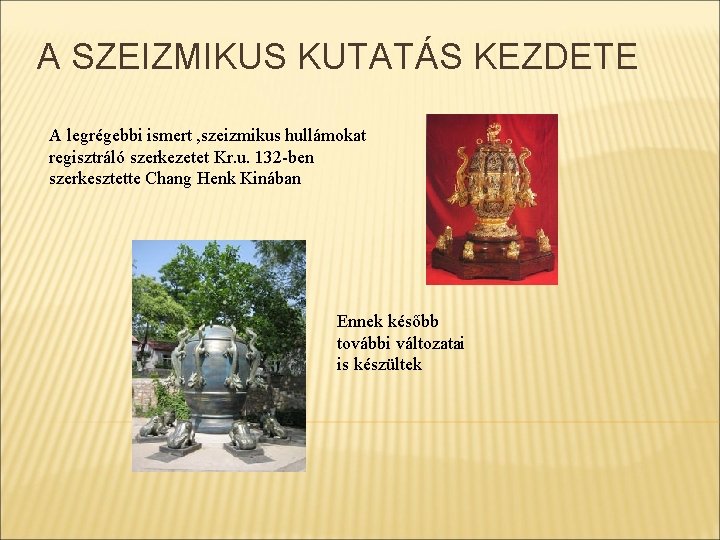

A SZEIZMIKUS KUTATÁS KEZDETE A legrégebbi ismert , szeizmikus hullámokat regisztráló szerkezetet Kr. u. 132 -ben szerkesztette Chang Henk Kinában Ennek később további változatai is készültek

A SZEIZMIKUS KUTATÁS KEZDETE 1845 – Robert Mallet : az instrumentális szeizmológia megteremtőjének tekinthető

A SZEIZMIKUS KUTATÁS KEZDETE 1909 : Andrija Mohorovicic : földrengésekből származó hullámok menetidő görbéi felhasználásával felfedezte a „Moho”-t. 1916 : Ludger Mintrop német bányafelügyelő szabadalmaztatta a szeizmológiai módszerekkel való bányakutatási módszerét. 1917 : Reginald Fessenden (kanadai) szabadalmaztatta a módszerét tengeralattjárók észlelésére reflektált szeizmikus hullámok felhasználásával. Szintén szorgalmazta, hogy a módszerét geológiai kutatási célokra is használják fel. 1917 : John Clarence Karcher, az előbbiektől függetlenül felfedezte a reflexiós szeizmikában rejlő lehetőségeket, miközben katonai ágyúk helyének behatárolásán dolgozott

A SZEIZMIKUS KUTATÁS KEZDETE 1921 – Oklahoma : a szeizmikus reflexiós módszer nyilvános bemutatása. Az előbb említett Karcher támogatásával a Geological Engineering Company kifejezetten olaj kutatási céllal reflexiós szeizmikus terepi mérést végzett Oklahoma City közelében. Karcher a későbbiekben is aktív maradt : 1925 – Geophysical Research Corporation, az Amerada része 1930 – GSI, Geophysical Services Incorporated, egyike a legsikeresebb szervíz vállalatoknak. Az 1921 -es mérés emlékére 1971 -ben az SEG emléktáblával jelölte meg a mérés helyét

A SZEIZMIKUS KUTATÁS KEZDETE

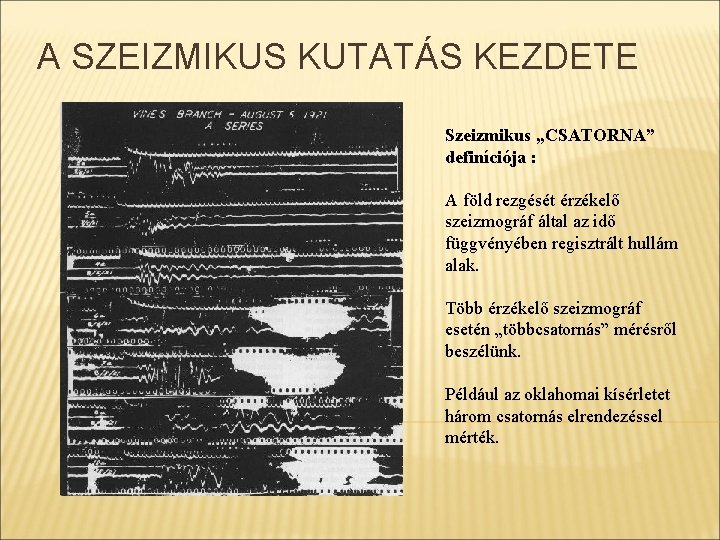

A SZEIZMIKUS KUTATÁS KEZDETE Szeizmikus „CSATORNA” definíciója : A föld rezgését érzékelő szeizmográf által az idő függvényében regisztrált hullám alak. Több érzékelő szeizmográf esetén „többcsatornás” mérésről beszélünk. Például az oklahomai kísérletet három csatornás elrendezéssel mérték.

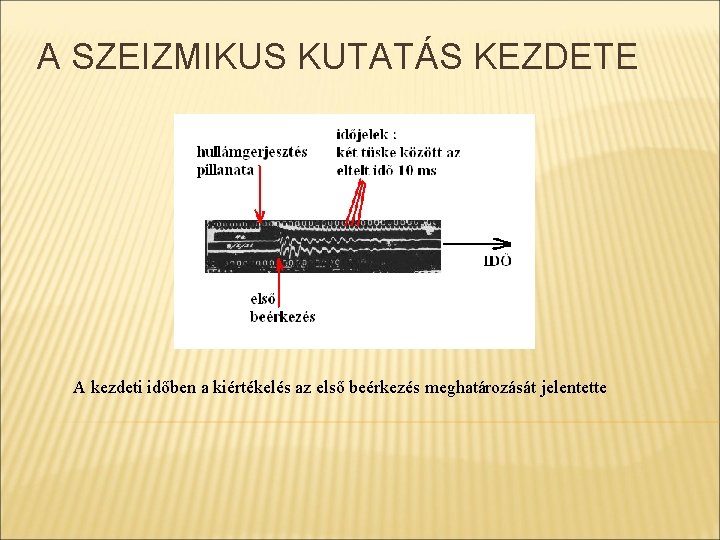

A SZEIZMIKUS KUTATÁS KEZDETE A kezdeti időben a kiértékelés az első beérkezés meghatározását jelentette

A SZEIZMIKUS KUTATÁS KEZDETE Egycsatornás mérés és kiértékelés

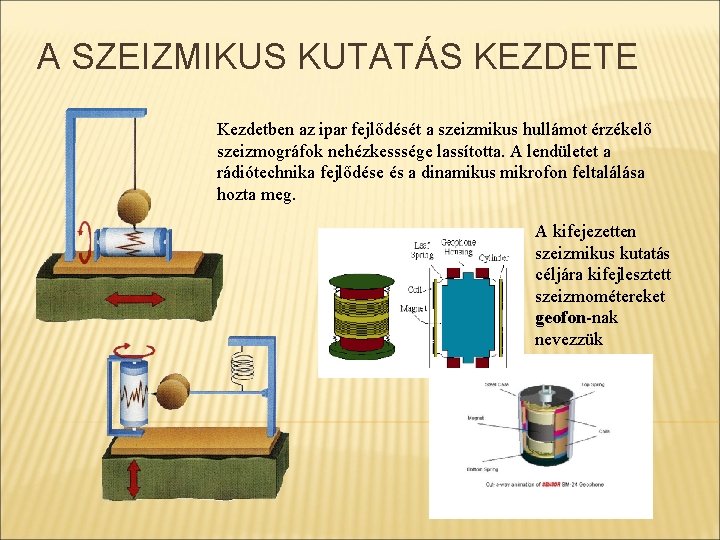

A SZEIZMIKUS KUTATÁS KEZDETE Kezdetben az ipar fejlődését a szeizmikus hullámot érzékelő szeizmográfok nehézkesssége lassította. A lendületet a rádiótechnika fejlődése és a dinamikus mikrofon feltalálása hozta meg. A kifejezetten szeizmikus kutatás céljára kifejlesztett szeizmométereket geofon-nak nevezzük

A SZEIZMIKUS KUTATÁS KEZDETE

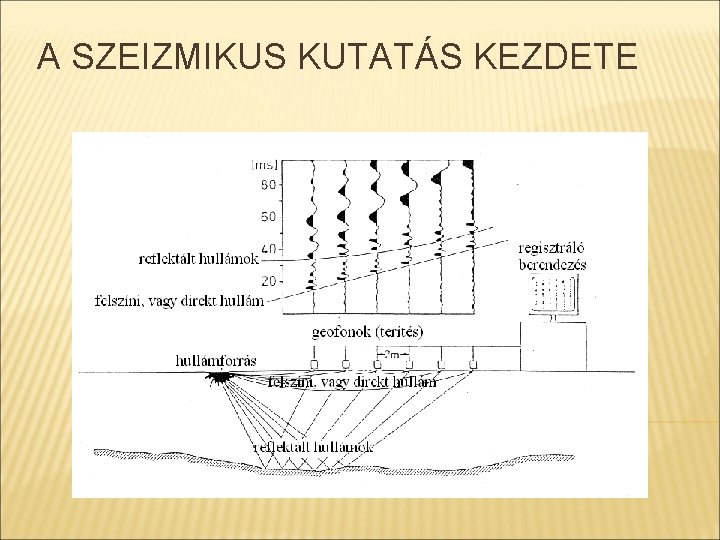

A SZEIZMIKUS KUTATÁS KEZDETE A geofonok elterjedésével általánossá vált a többcsatornás mérés.

A SZEIZMIKUS KUTATÁS KEZDETE Sugárdiagrammok segítségével , kézzel szerkesztették meg a reflektáló horizont mélység beli képét Példa: A t = 1. 9 másodpercnél beérkező hullám jöhetett a 0. 5+1. 4, 0. 6+1. 3, 0. 7+1. 2, . . 1. 3+0. 6, 1. 4+0. 5. . . kombinációból.

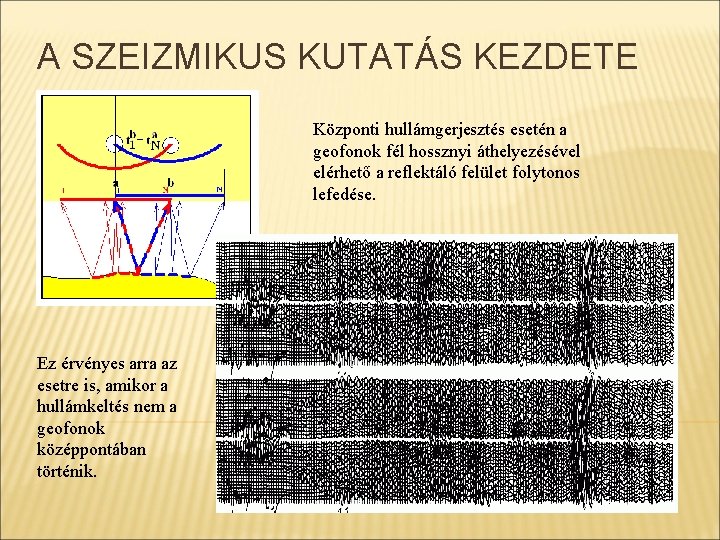

A SZEIZMIKUS KUTATÁS KEZDETE Központi hullámgerjesztés esetén a geofonok fél hossznyi áthelyezésével elérhető a reflektáló felület folytonos lefedése. Ez érvényes arra az esetre is, amikor a hullámkeltés nem a geofonok középpontában történik.

A SZEIZMIKUS KUTATÁS KEZDETE Példa egy sekély mélységű kutatás kézi kiértékelésére

A SZEIZMIKUS KUTATÁS KEZDETE
