A Smart Metering és a Smart gázmérő Az okos mérés és az okos gázmérő Okos mérés Az Európai Unió az energiatakarékosság kulcsát a lakosság tudatos együttműködésében látja: - fogyasztás intelligens (automatizált) mérése és szabályozása - új eszközt ad a fogyasztóvédelemnek, a szociálpolitikának - növeli a szolgáltatások hatékonyságát AMR, AMM, AMI Az okos fogyasztásmérés koncepciójának fejlődése, célkitűzései: - pontos mérés - hálózat terhelésének szabályozása - fizetési problémák elkerülése, előrefizetés - leolvasási költségek lecsökkentése, távleolvasás - fogyasztó zavarásának elkerülése - fogyasztókkal kapcsolatos költségek csökkentése - üzemeltetési költségek csökkentése - fogyasztó bevonása - kétirányú energia- és információáramlás

EU irányelvek, az ERGEG követelményrendszere „Smart Metering with a Focus on Elektricity Regulations” Mérő távleolvasás Terhelés profil adatok A fogyasztó hozzáférése az igényelt mérési adatokhoz Harmadik felek hozzáférése az igényelt mérési adatokhoz Változó idő-függő felhasználás tarifáinak biztosítása Mérő táv-menedzsment Ár-jelzés a fogyasztó részére

Magyarországi lépéskényszer Előrefizetős mérők bevezetésének törvényi szabályozása - fizetési haladék, részletfizetés, előrefizetős mérőóra felszerelése Védett fogyasztói kör meghatározása Hazai megoldások, lehetőségek: - kártyás mérőóra - kóddal történő gázmérő működtetés és gázáram vezérlés - beépített szeleppel szerelt, intelligens gázmérő alkalmazása

A Magyar Energia Hivatal pályázata Tanulmány készítésére a kormányrendelet előkészítéséhez a Világbank támogatásával A pályázat-nyertes feladatai: – A szakirodalom, az elvi és gyakorlati megoldások és tapasztalatok feldolgozása; – A magyar nemzeti piaci- és szabályozási körülmények vizsgálata; – A jelenleg működő hazai mérési rendszerek felmérése, a hálózatüzemeltetők szándékainak megismerése; – Javaslat (változatok) kidolgozása az okos mérés funkcióira és követelményeire, beleértve a szabványosítás, az integrált mérés és a későbbi fejlesztés követelményét is; – Az okos mérés bevezetése feltételeinek vizsgálata, a várható következmények bemutatása; költség/haszon elemzés; javaslat a bevezetés ütemezésére; – Workshop szervezése

A Smart Metering és a Smart gázmérő Az okos mérés és az okos gázmérő Smart gázmérő Apator Metrix S. A. – Flonidan DC A/S Háztartási és ipari alkalmazás metcom Gázméréstechnika

Metrix’s portfolio of Smart Meters Mérő típusok: U G 1, 6 -25 EM – Elektronikus számláló egység + vezetékes Mbus U G 1, 6 -25 EMV – Elektronikus számláló egység + vezetékes Mbus + beépített szelep U G 1, 6 -25 EMT – Elektronikus számláló egység + vezetékes Mbus + hőfokkompenzált U G 1, 6 -25 EMTV – Elektronikus számláló egység + vezetékes Mbus + beépített szelep + hőfokkompenzált U G 1, 6 -25 ER– Elektronikus számláló egység + vezeték nélküli Mbus, Rádió (RF) U G 1, 6 -25 ERV – Elektronikus számláló egység + vezeték nélküli Mbus, Rádió (RF) + beépített szelep U G 1, 6 -25 ERT – Elektronikus számláló egység + vezeték nélküli Mbus, Rádió (RF) + hőfokkompenzált U G 1, 6 -25 ERTV – Elektronikus számláló egység + vezeték nélküli Mbus, Rádió (RF) + beépített szelep + hőfokkompenzált

Uniflo – Smart Meter Hogyan működik?

Okos Gázmérő fejlesztés A hagyományos fogaskerék - Gray-Code kerék

Okos Gázmérő fejlesztés "Gray-Code" érzékelőrendszer A gázmérő egység működését egyedülálló nagyfrekvenciás optikai észlelőrendszer érzékeli, amelyik a nyomtatott áramköri lapon lévő "Gray-Code"-ra és 3 optikai szenzorra épül. Ez a rendszer magas felbontóképességet, illetéktelen behatolás elleni védelmet és meghibásodásmentes működést, azonnali átáramlás számítást és hibaeloszlási görbe korrekciót biztosít.

Gray Impulzus jeladó 1 2 3 1 2 3

Okos Gázmérő fejlesztés Korrekció után Korrekció előtt Lineári interpoláció Gray-Code > Hibagörbe korrekció Kiváló pontosság A membrános gázmérő kezdeti hibaeloszlási görbéje van beprogramozva. A mikroprocesszorban a kijelzőn 3 átfolyásra: Qmin, 0, 2 Qmax és Qmax. A nagyfrekvenciás "Gray-Code" észleléssel az átáramlás és annak hibája lineáris interpolációval számítható. A mérőegység hibaeloszlási görbéje kb. 0, 1 %-ra korrigálva lesz.

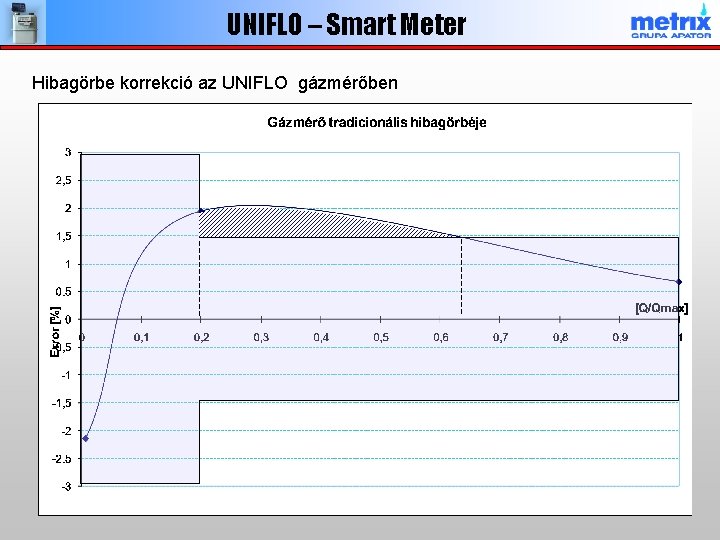

UNIFLO – Smart Meter Hibagörbe korrekció az UNIFLO gázmérőben

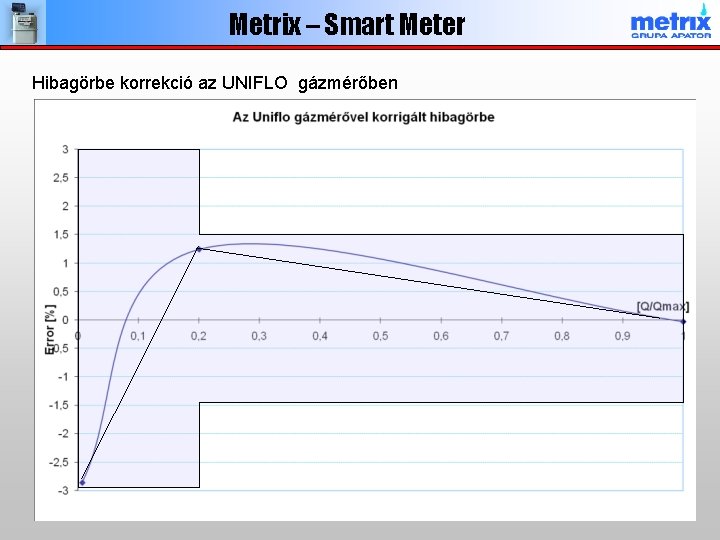

Metrix – Smart Meter Hibagörbe korrekció az UNIFLO gázmérőben

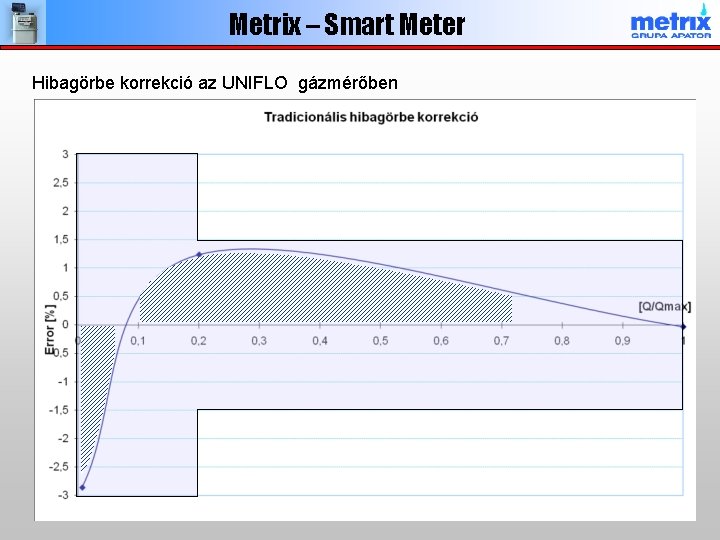

Metrix – Smart Meter Hibagörbe korrekció az UNIFLO gázmérőben

Metrix – Smart Meter Hibagörbe korrekció az UNIFLO gázmérőben +0, 4 -0, 4

Metrix – Smart Meter Hibagörbe korrekció az UNIFLO gázmérőben

Okos Gázmérő fejlesztés Beépített gázszelepwith Valve Indication

Metrix – Smart Meter Hőmérséklet kompenzáció Számított értékek Üzemeltetési körülmények közt mért térfogat Gáztechnikai normál állapotban mért térfogat Gázmérő hibagörbe korrekció A hőmérséklet korrekció mérési pontja Hőmérséklet szenzorok Külső hőmérséklet Gáz hőmérséklete

Metrix – Smart Meter Hőfokkompenzált Uniflo intelligens gázmérő Az átszámításhoz szükséges beállítási paraméterek Tengerszint feletti magasság Gázösszetétel - opció SGERG-88/Aga 8 metódus Fütő érték Sürüség CO 2 - Szén dioxid H 2 - Hidrogén N 2 - Nitrogén m 3 átszámítása k. Wh vagy MJ

Production of Smart Meters in Metrix

Production of Smart Meters in Metrix

Távleolvasás, távvezérlés AMR/AMM/AMI Háztartási és ipari gázmérők

Apator Metrix’s AMR system for gas utility 1. Az Apator AMR rendszer áttekintése Mérő Koncentrátor Adatbázis IT System Gázmérő az igényelt kommunikáci ós modullal A koncentrátor összegyűjti a gázmérő adatait és továbbítja a leolvasó rendszerbe Adatbázis kezelés, Adattovábbít ás Számlázási rendszer RF / MBus GSM/GPRS, Ethernet stb. Közvetle n kapcsola t

Apator Metrix’s AMR system for gas utility 2. Az Apator AMR Rendszer kulcsfeladatai Mérési adatfelügyelet Mérők Adatgyűjtés Ellenőrzés, analízis, diagnosztika, menedzsment Azonosítás Feldolgozás Tárolás Adatcsere

Apator Metrix’s AMR system for gas utility Javaslat vezetékelt AMR rendszerre L ≤ 1000 m M-Bus LSD Up to 240 lines GSM/GPRS KNCN-1 metcom Gázméréstechnika

Apator Metrix’s AMR system for gas utility Javaslat vezeték nélküli AMR rendszerre KR-1 R ≤ 50 m L ≤ 1000 m M-Bus LSD Up to 240 lines GSM/GPRS KNCN-1 metcom Gázméréstechnika

Apator Metrix’s AMR system for gas utility Javaslat vegyes AMR rendszerre (vezetékelt és vezeték nélküli) L ≤ 1000 m M-Bus LSD Up to 240 lines GSM/GPRS KNCN-1 KR-1 R ≤ 50 m M-Bus metcom Gázméréstechnika

Smart metering infrastruktúra Customer Application Interface DLMS Alcatel-Lucent Prepaid OSP + DLMS GPRS network Option (and/or) End-User Display Xemex NTA 8130 V 2. 1 communication Movule + DLMS 1 2 Max 16 U 3 4 any G-meter Flonidan G-meter metcom Gázméréstechnika M-Bus or RF 868 Mhz A-L SMS or Smart Phone A-L Web Interface Social Security Office

EU Regulation Smart Metering Pyramide setup based on Meter Mgmt Tarife/Rating MDM Plattform Meter Data Mgmt Meter Data Store Event Mgmt Network Operator IP based communication network GPRS Meter Bridge Metering Partners Com Mgmt Meter Bridge Concentrator PLC, Div. Busses. . . 15 22 75 1 k. W h Multi Utility Power, Gas, Heat, Water. . . 32 | Smart Metering Solution | March 2009 15 22 75 1 k. W h . . . Metering in urban Areas 15 22 75 1 k. W h . . . In House Com 15 22 75 1 k. W h Metering in rural Areas End to End Integration, Roll Out, Maintenance, Managed Services Meter Management Back End Systems: OSS, BSS, CRM, Performance Management

Az okos mérés előnyei és funkciói: A végfelhasználó számára: • valós idejű adatok az aktuális fogyasztásról • energiatudatos viselkedés kialakulásának segítése • jobb alkalmazkodás a kedvezőbb tarifájú időpontokban történő fogyasztással • energia megtakarításra való ösztönző egyedi tarifa alkalmazása • jobb számlázás • könnyebb szolgáltató váltás • javuló ügyfélszolgálat.

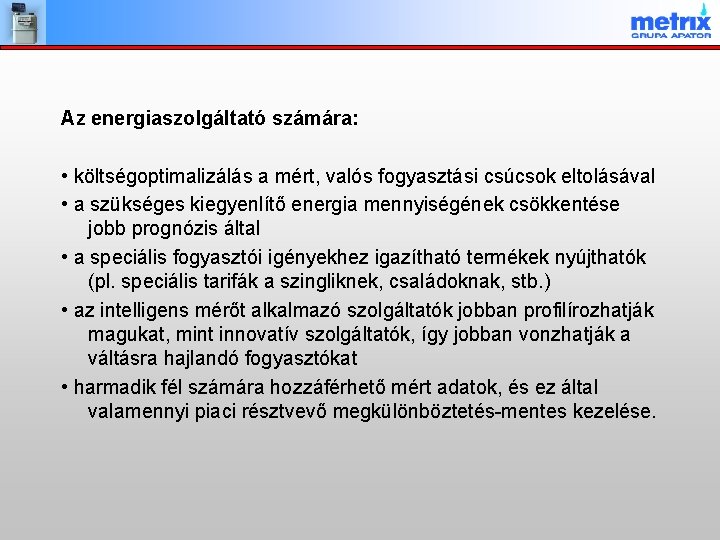

Az energiaszolgáltató számára: • költségoptimalizálás a mért, valós fogyasztási csúcsok eltolásával • a szükséges kiegyenlítő energia mennyiségének csökkentése jobb prognózis által • a speciális fogyasztói igényekhez igazítható termékek nyújthatók (pl. speciális tarifák a szingliknek, családoknak, stb. ) • az intelligens mérőt alkalmazó szolgáltatók jobban profilírozhatják magukat, mint innovatív szolgáltatók, így jobban vonzhatják a váltásra hajlandó fogyasztókat • harmadik fél számára hozzáférhető mért adatok, és ez által valamennyi piaci résztvevő megkülönböztetés-mentes kezelése.

A hálózat-üzemeltető számára: • a hálózat-felügyelet- és vezérlés javulása • költségcsökkentés a munkaerő-intenzív folyamatok automatizálásával (leolvasás, elszámolás, stb. ) • a nem fizetők automatikus fogyasztás korlátozása, lekapcsolása • az áramkiesések, gázkimaradás könnyedén felfedezhetők a fogyasztóknál, célzott hibaelhárítás Nemzetgazdaság számára • Emisszió kibocsátás csökkenése • „Energia krízis” kezelése • Fenntartható fejlődés • EU irányelveknek való megfelelés • Szociális érzékenység kezelhetősége • Átláthatóbb energia szolgáltató rendszer

Magyarországi pilot projektek Külföldi referenciák: Eneco: Szállítások 2008 / 2009: 15. 000 Uniflo G 4 ERV and 5000 pcs. Uniflo G 6 ERV. Eneco: újabb megrendelések 15. 000 pcs Uniflo G 4 ERV and 5000 pcs. Uniflo G 6 ERV Nuon: Szállítások 2007 / 2008: 10. 000 Uniflo G 4 EM. Flonidan is involved in a new tender procedure for deliveries in 2009 / 2010. Essent: Szállítások 2007: 5000 pcs. Uniflo G 4 EM; szállítások 2008: 12. 000 Uniflo G 4 EMV/G 6 EMV/G 4 ERV/G 6 ERV. Essent új megrendelések: 25. 000 pcs. Uniflo G 4 EMVT(T = temperature compensation), G 6 EMVT, G 10 EMVT, G 16 EMVT, G 25 EMT, G 4 ERVT, G 6 ERVT, G 10 ERVT, G 16 ERVT és G 25 ERT. OXXIO: megrendelés 2008: 12. 000 pcs. Uniflo G 4 EMV, G 6 EMV, G 4 ERV, G 6 ERV. Tervezett szállítás 2009: 30. 000 pcs. Uniflo G 4 EMV, G 6 EMV, G 4 ERV, G 6 ERV
