A Situação Atual e as Perspectivas do Abastecimento de Energia Elétrica para o SIN Câmara de Assuntos de Energia da FIESC Florianópolis 10 de setembro de 2010 1
Sumário 1. Garantia do Atendimento 2. Situação Atual 3. PEN 2010 - Condições de Atendimento entre 2010 e 2014 2
1. Garantia do Atendimento 3

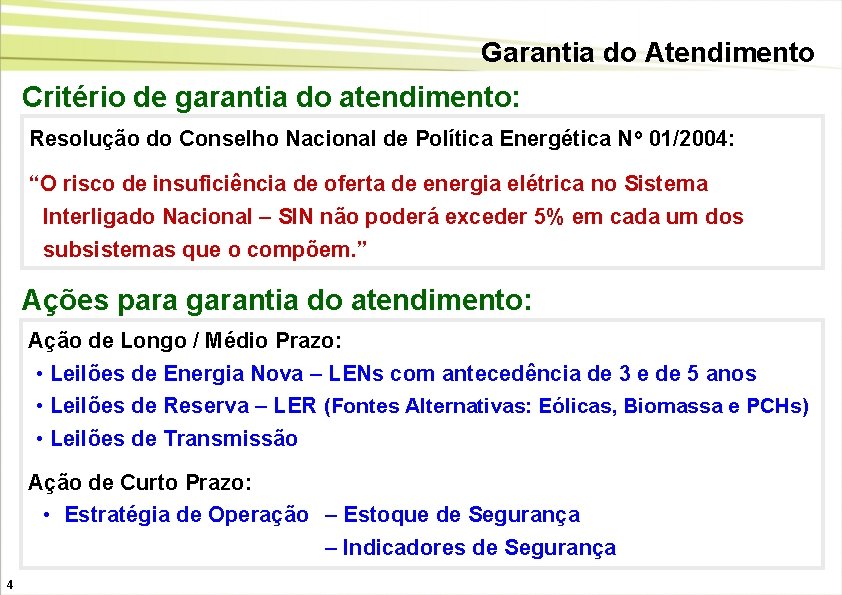

Garantia do Atendimento Critério de garantia do atendimento: Resolução do Conselho Nacional de Política Energética N o 01/2004: “O risco de insuficiência de oferta de energia elétrica no Sistema Interligado Nacional – SIN não poderá exceder 5% em cada um dos subsistemas que o compõem. ” Ações para garantia do atendimento: Ação de Longo / Médio Prazo: • Leilões de Energia Nova – LENs com antecedência de 3 e de 5 anos • Leilões de Reserva – LER (Fontes Alternativas: Eólicas, Biomassa e PCHs) • Leilões de Transmissão Ação de Curto Prazo: • Estratégia de Operação – Estoque de Segurança – Indicadores de Segurança 4

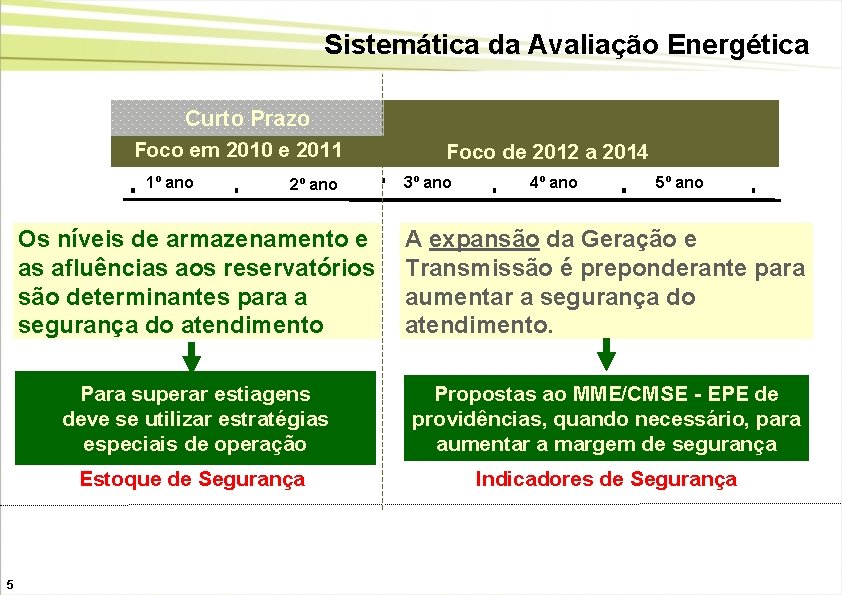

Sistemática da Avaliação Energética Curto Prazo Foco em 2010 e 2011 1º ano 2º ano 3º ano 4º ano 5º ano Os níveis de armazenamento e as afluências aos reservatórios são determinantes para a segurança do atendimento A expansão da Geração e Transmissão é preponderante para aumentar a segurança do atendimento. Para superar estiagens deve se utilizar estratégias especiais de operação Propostas ao MME/CMSE - EPE de providências, quando necessário, para aumentar a margem de segurança Estoque de Segurança 5 Foco de 2012 a 2014 Indicadores de Segurança

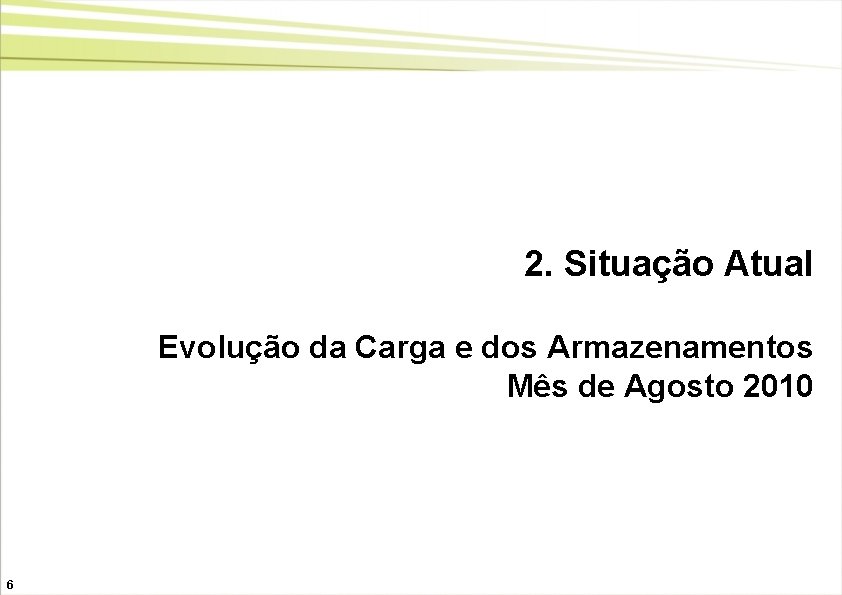

2. Situação Atual Evolução da Carga e dos Armazenamentos Mês de Agosto 2010 6
Evolução da Carga 7 (1) Crescimento acumulado Setembro/09 – Agosto/10 ( verificado ) (2) Crescimento acumulado Outubro/09 – Setembro/10 (previsto PMO) (3) Crescimento Anual considerando: Jan a Ago (verificado) e Set a Dez (2ª Revisão Quadrimestral do PEN)
Evolução da Carga 8

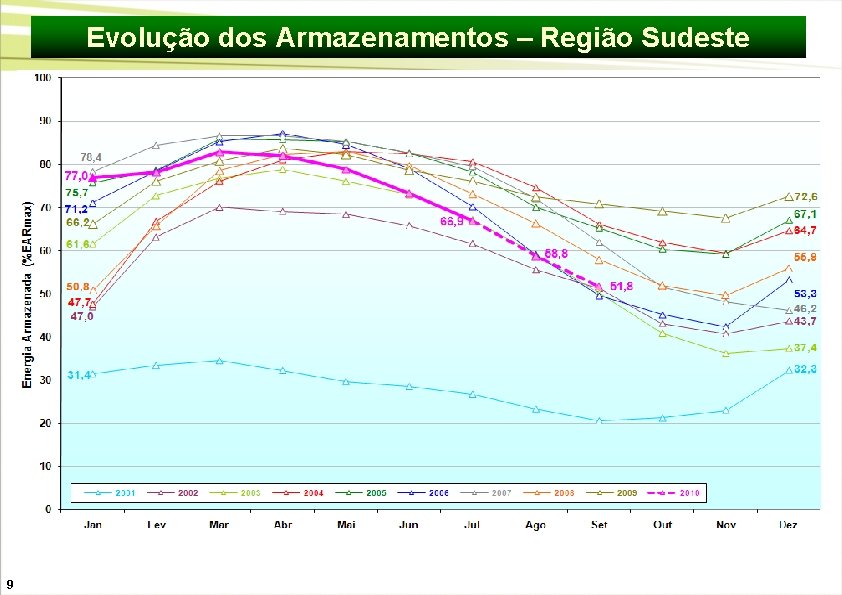

Evolução dos Armazenamentos – Região Sudeste 9
Evolução dos Armazenamentos – Região Sul 10
Evolução dos Armazenamentos – Região Nordeste 11
Evolução dos Armazenamentos – Região Norte 12
3. PEN 2010 As condições de atendimento entre 2010 e 2014 13

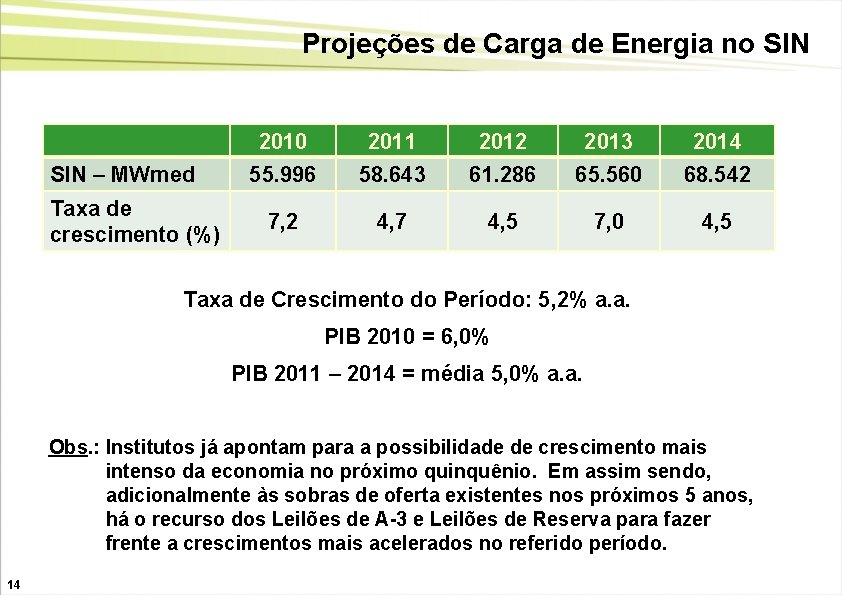

Projeções de Carga de Energia no SIN – MWmed Taxa de crescimento (%) 2010 2011 2012 2013 2014 55. 996 58. 643 61. 286 65. 560 68. 542 7, 2 4, 7 4, 5 7, 0 4, 5 Taxa de Crescimento do Período: 5, 2% a. a. PIB 2010 = 6, 0% PIB 2011 – 2014 = média 5, 0% a. a. Obs. : Institutos já apontam para a possibilidade de crescimento mais intenso da economia no próximo quinquênio. Em assim sendo, adicionalmente às sobras de oferta existentes nos próximos 5 anos, há o recurso dos Leilões de A-3 e Leilões de Reserva para fazer frente a crescimentos mais acelerados no referido período. 14
Características da Oferta – 2009 e 2014 Participação por Fonte (MW) e (%) 15

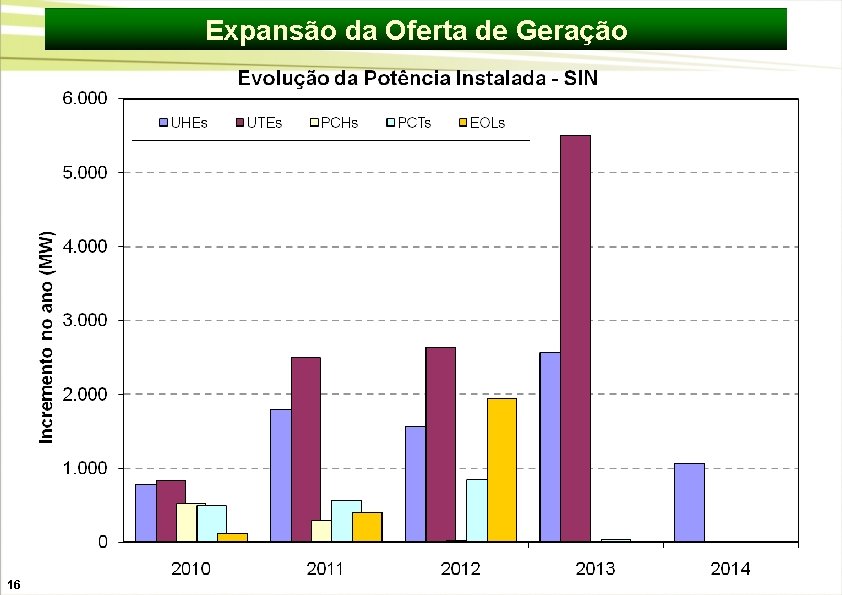

Expansão da Oferta de Geração 16

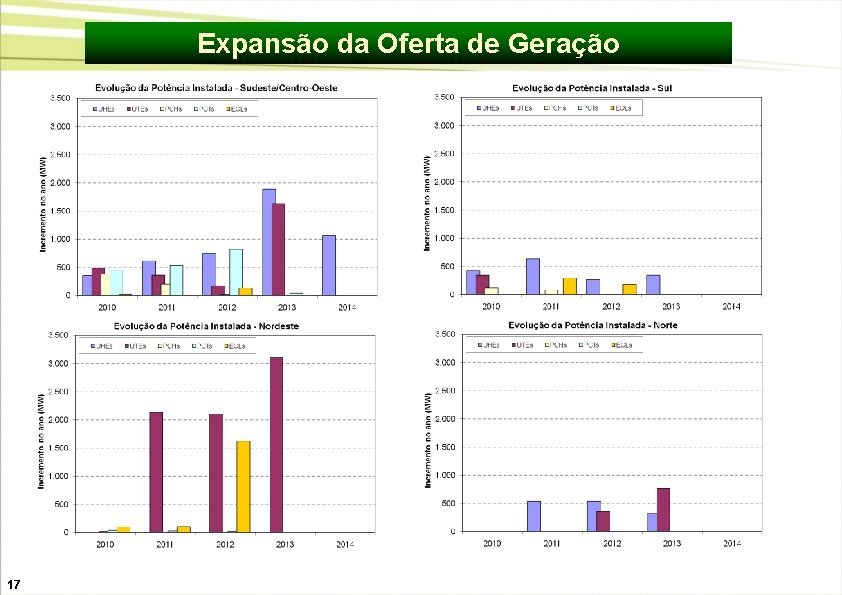

Expansão da Oferta de Geração 17

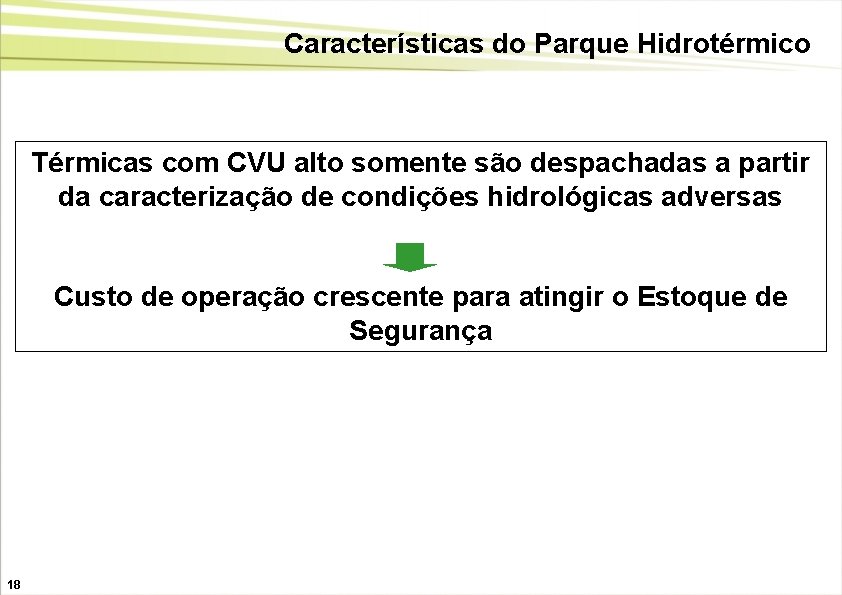

Características do Parque Hidrotérmico Térmicas com CVU alto somente são despachadas a partir da caracterização de condições hidrológicas adversas Custo de operação crescente para atingir o Estoque de Segurança 18
Característica da Expansão da Oferta ~30 % ~134 % 19
A Complementaridade da Oferta 20
Riscos de Déficit (%) SUBSISTEMA Sudeste/Centro-oeste Qualquer Déficit >1% da Carga Sul Qualquer Déficit >1% da Carga Nordeste Qualquer Déficit >1% da Carga Norte Qualquer Déficit >1% da Carga 21 2010 2011 2012 2013 2014 0, 0 0, 0 0, 4 0, 3 0, 0 0, 2 0, 1 1, 3 1, 1 0, 7 0, 5 0, 4 0, 0 1, 0 0, 9 1, 2 0, 9 1, 6 1, 1 1, 4 1, 3 0, 0 1, 3 1, 1 1, 0 0, 8 0, 6
Custos Marginais de Operação - CMO (R$/MWh) SUBSISTEMA 2010 2011 2012 2013 2014 38, 41 70, 29 98, 85 116, 76 167, 72 34, 65 71, 58 97, 43 116, 67 166, 74 40, 44 66, 89 72, 85 74, 29 104, 76 39, 57 68, 30 88, 53 105, 75 152, 43 Sudeste/Centro-Oeste Sul Nordeste Norte 22
Balanço Estático SIN – 2010 a 2014 SIN - Oferta (MWmed) 2010 2011 2012 2013 2014 UHE Total 39. 243 40. 969 41. 708 43. 470 44. 919 UTE Total 10. 327 12. 721 14. 420 17. 881 17. 902 PCHs, PCTs e UEEs 4. 210 4. 992 4. 984 Importação de Energia (Itaipu 50 Hz) 3. 610 3. 404 3. 377 3. 348 3. 318 Oferta Total 57. 390 62. 004 64. 497 69. 691 71. 123 Carga 55. 996 58. 643 61. 286 65. 560 68. 542 Balanço 1. 394 3. 361 3. 211 4. 131 2. 581 189 482 1. 104 1. 480 1. 583 3. 843 4. 315 5. 611 4. 061 LER (1º e 2º) Balanço com LER 23

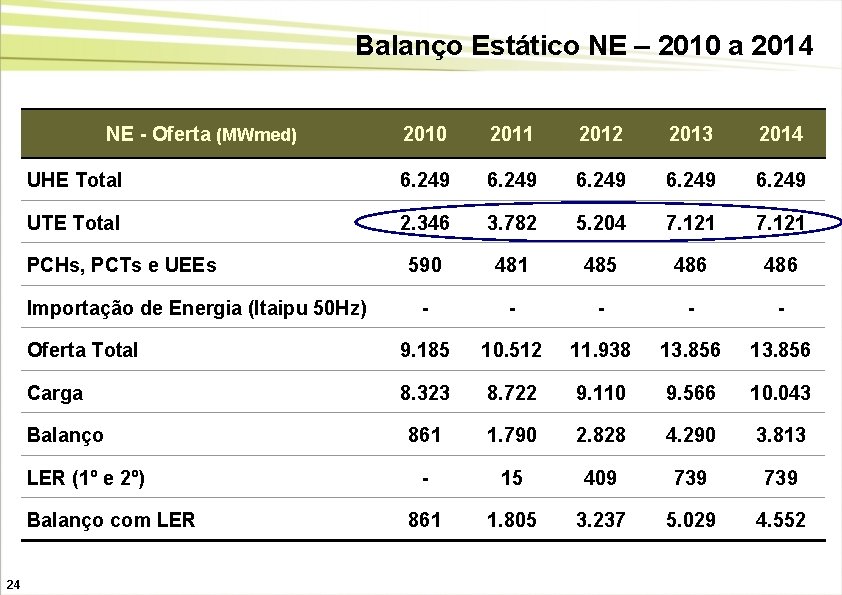

Balanço Estático NE – 2010 a 2014 NE - Oferta (MWmed) 2010 2011 2012 2013 2014 UHE Total 6. 249 UTE Total 2. 346 3. 782 5. 204 7. 121 590 481 485 486 - - - Oferta Total 9. 185 10. 512 11. 938 13. 856 Carga 8. 323 8. 722 9. 110 9. 566 10. 043 861 1. 790 2. 828 4. 290 3. 813 - 15 409 739 861 1. 805 3. 237 5. 029 4. 552 PCHs, PCTs e UEEs Importação de Energia (Itaipu 50 Hz) Balanço LER (1º e 2º) Balanço com LER 24

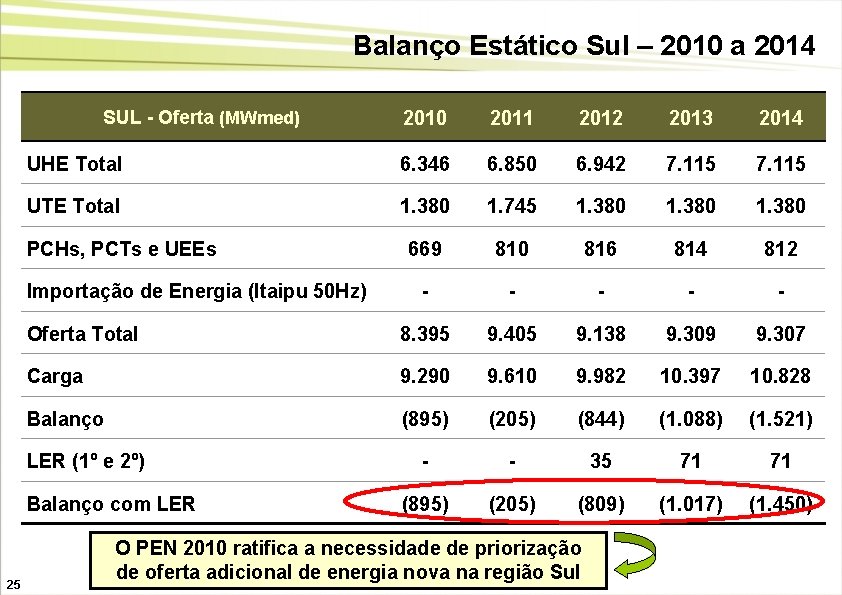

Balanço Estático Sul – 2010 a 2014 2010 2011 2012 2013 2014 UHE Total 6. 346 6. 850 6. 942 7. 115 UTE Total 1. 380 1. 745 1. 380 669 810 816 814 812 - - - Oferta Total 8. 395 9. 405 9. 138 9. 309 9. 307 Carga 9. 290 9. 610 9. 982 10. 397 10. 828 Balanço (895) (205) (844) (1. 088) (1. 521) - - 35 71 71 (895) (205) (809) (1. 017) (1. 450) SUL - Oferta (MWmed) PCHs, PCTs e UEEs Importação de Energia (Itaipu 50 Hz) LER (1º e 2º) Balanço com LER 25 O PEN 2010 ratifica a necessidade de priorização de oferta adicional de energia nova na região Sul
Balanço da Região Nordeste A Geração Térmica Disponível no NE pode ser totalmente alocada no SIN? Exportação GT ~ ~ ~ GHpequenas Exportação GHmin Sobradinho Carga A partir de 2012: GT – ( Carga – GHpequenas - GHmin Sobradinho ) > Exportação Então existem restrições de alocação no SIN 26

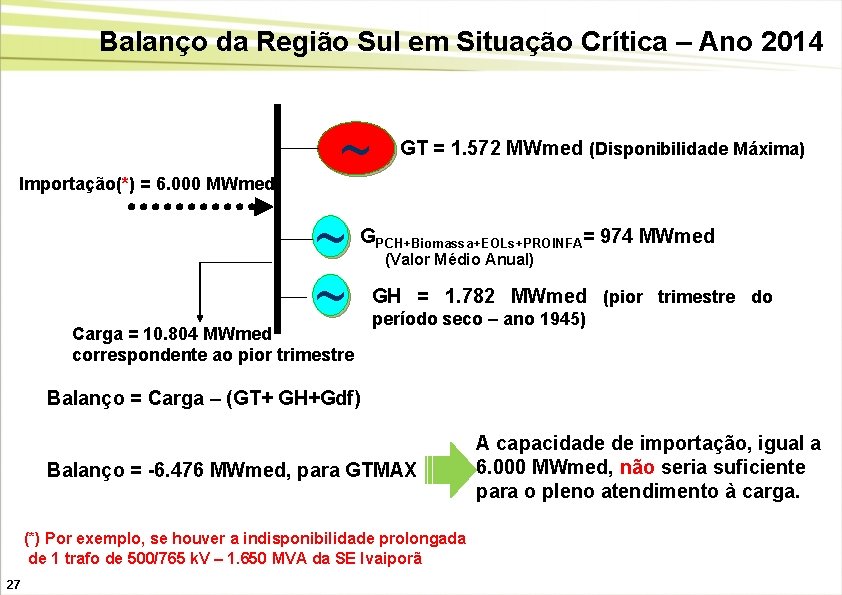

Balanço da Região Sul em Situação Crítica – Ano 2014 Importação(*) = 6. 000 MWmed ~ ~ ~ GT = 1. 572 MWmed (Disponibilidade Máxima) GPCH+Biomassa+EOLs+PROINFA= 974 MWmed (Valor Médio Anual) Carga = 10. 804 MWmed correspondente ao pior trimestre GH = 1. 782 MWmed (pior trimestre do período seco – ano 1945) Balanço = Carga – (GT+ GH+Gdf) Balanço = -6. 476 MWmed, para GTMAX (*) Por exemplo, se houver a indisponibilidade prolongada de 1 trafo de 500/765 k. V – 1. 650 MVA da SE Ivaiporã 27 A capacidade de importação, igual a 6. 000 MWmed, não seria suficiente para o pleno atendimento à carga.

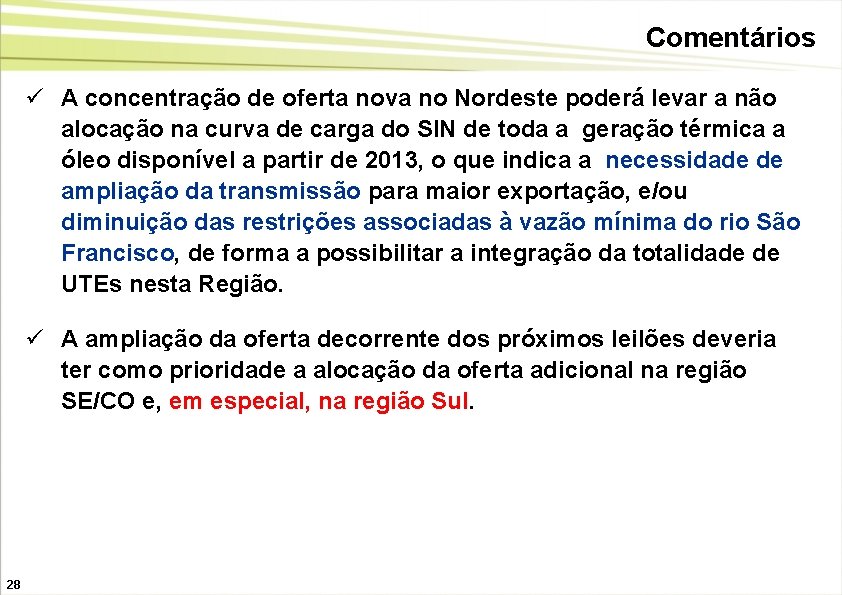

Comentários ü A concentração de oferta nova no Nordeste poderá levar a não alocação na curva de carga do SIN de toda a geração térmica a óleo disponível a partir de 2013, o que indica a necessidade de ampliação da transmissão para maior exportação, e/ou diminuição das restrições associadas à vazão mínima do rio São Francisco, de forma a possibilitar a integração da totalidade de UTEs nesta Região. ü A ampliação da oferta decorrente dos próximos leilões deveria ter como prioridade a alocação da oferta adicional na região SE/CO e, em especial, na região Sul. 28
Recomendações ü Para o Poder Concedente e ANEEL Avaliar a viabilidade de realização de leilões de energia nova por tipo de fonte e por região. ü Para a EPE Avaliar a necessidade de expansão da transmissão entre as regiões N/NE e S/SE/CO. ü Para o MMA e ANA Articulações de modo a viabilizar a redução da restrição de vazão mínima do São Francisco, sem o comprometimento dos requisitos ambientais, permitindo assim a melhor utilização dos recursos hidrotérmicos da Região Nordeste. 29

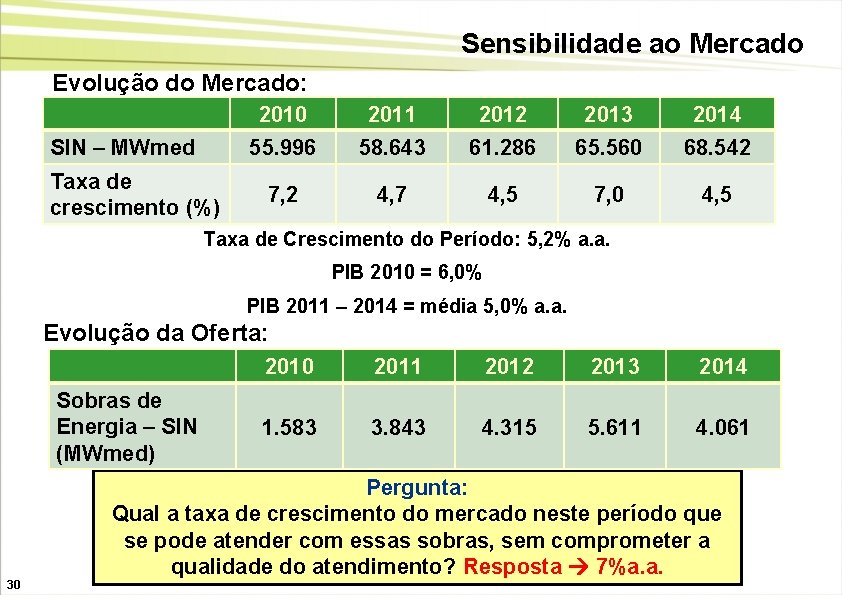

Sensibilidade ao Mercado Evolução do Mercado: SIN – MWmed Taxa de crescimento (%) 2010 2011 2012 2013 2014 55. 996 58. 643 61. 286 65. 560 68. 542 7, 2 4, 7 4, 5 7, 0 4, 5 Taxa de Crescimento do Período: 5, 2% a. a. PIB 2010 = 6, 0% PIB 2011 – 2014 = média 5, 0% a. a. Evolução da Oferta: Sobras de Energia – SIN (MWmed) 30 2011 2012 2013 2014 1. 583 3. 843 4. 315 5. 611 4. 061 Pergunta: Qual a taxa de crescimento do mercado neste período que se pode atender com essas sobras, sem comprometer a qualidade do atendimento? Resposta 7%a. a.
Sensibilidade ao Mercado 31

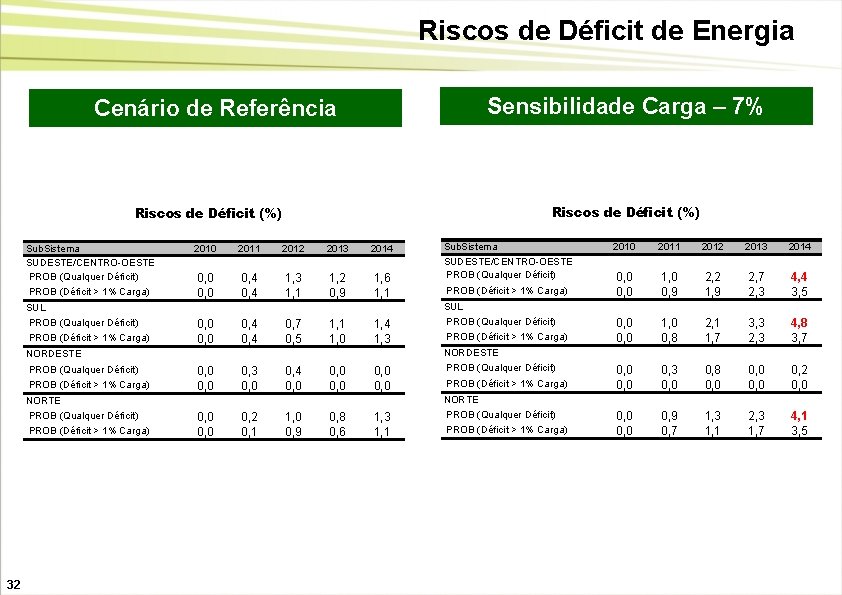

Riscos de Déficit de Energia Sensibilidade Carga – 7% Cenário de Referência Riscos de Déficit (%) Sub. Sistema SUDESTE/CENTRO-OESTE PROB (Qualquer Déficit) PROB (Déficit > 1% Carga) 2010 2011 2012 2013 2014 0, 0 0, 4 1, 3 1, 1 1, 2 0, 9 1, 6 1, 1 PROB (Déficit > 1% Carga) 0, 0 0, 4 0, 7 0, 5 1, 1 1, 0 1, 4 1, 3 PROB (Déficit > 1% Carga) 0, 0 0, 3 0, 0 0, 4 0, 0 0, 0 PROB (Déficit > 1% Carga) 32 2013 2014 0, 0 1, 0 0, 9 2, 2 1, 9 2, 7 2, 3 4, 4 3, 5 PROB (Qualquer Déficit) 0, 0 1, 0 0, 8 2, 1 1, 7 3, 3 2, 3 4, 8 3, 7 PROB (Déficit > 1% Carga) PROB (Qualquer Déficit) PROB (Déficit > 1% Carga) 0, 0 0, 3 0, 0 0, 8 0, 0 0, 2 0, 0 0, 9 0, 7 1, 3 1, 1 2, 3 1, 7 4, 1 3, 5 NORTE PROB (Qualquer Déficit) 2011 NORDESTE PROB (Qualquer Déficit) PROB (Déficit > 1% Carga) 2010 SUL PROB (Qualquer Déficit) Sub. Sistema SUDESTE/CENTRO-OESTE PROB (Qualquer Déficit) 0, 0 0, 2 0, 1 1, 0 0, 9 0, 8 0, 6 1, 3 1, 1 PROB (Qualquer Déficit) PROB (Déficit > 1% Carga)

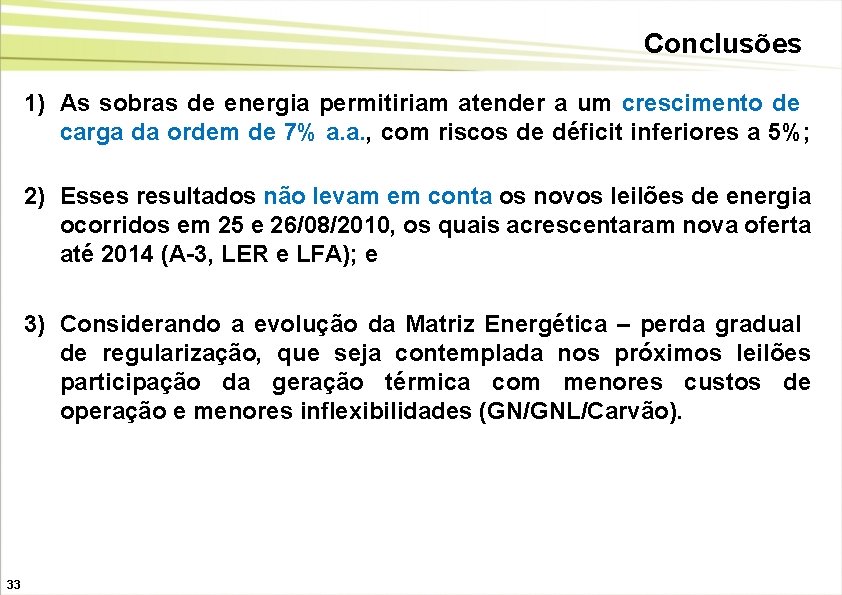

Conclusões 1) As sobras de energia permitiriam atender a um crescimento de carga da ordem de 7% a. a. , com riscos de déficit inferiores a 5%; 2) Esses resultados não levam em conta os novos leilões de energia ocorridos em 25 e 26/08/2010, os quais acrescentaram nova oferta até 2014 (A-3, LER e LFA); e 3) Considerando a evolução da Matriz Energética – perda gradual de regularização, que seja contemplada nos próximos leilões participação da geração térmica com menores custos de operação e menores inflexibilidades (GN/GNL/Carvão). 33
Previsão de Leilões de Geração e Transmissão em 2010 Leilões de energia nova: 1) Leilão da UHE Belo Monte realizado em 20/04/2010, com 11. 233 MW e 4. 571 MWmed, com entrega da energia a partir de 2015; 2) Leilão de A-5, com entrega a partir de 01/01/2015, dividido da seguinte forma: § Leilão específico de usinas hidroelétricas, incluindo PCHs 10º LEN realizado em 30/07/2010 - Foram comercializados 327 MWmed, com 3 UHEs (Garibaldi – SC – 177, 9 MW, Ferreira Gomes – AP – 252 MW e Colíder – MT – 300 MW), além de 4 PCHs; § Leilão para todas as fontes de geração 2º semestre/2010. 34

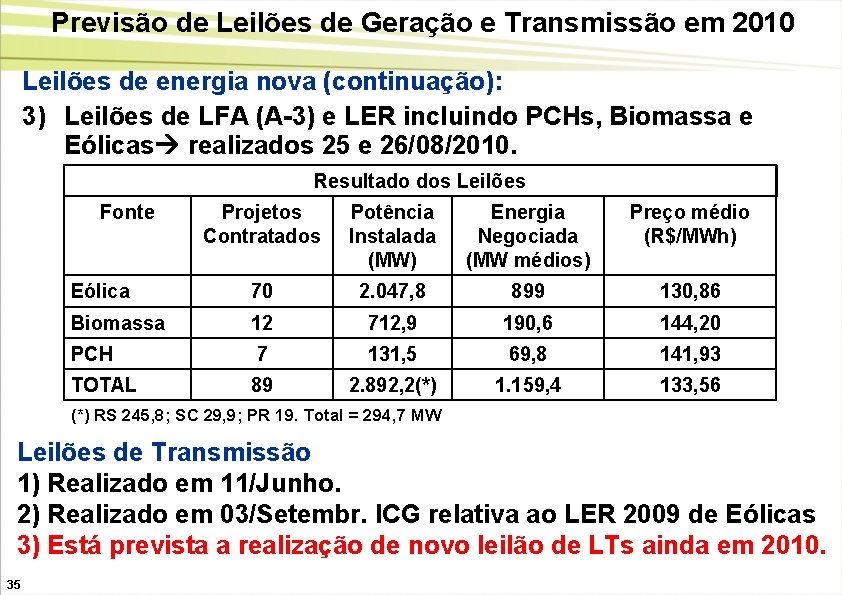

Previsão de Leilões de Geração e Transmissão em 2010 Leilões de energia nova (continuação): 3) Leilões de LFA (A-3) e LER incluindo PCHs, Biomassa e Eólicas realizados 25 e 26/08/2010. Resultado dos Leilões Fonte Projetos Contratados Potência Instalada (MW) Energia Negociada (MW médios) Preço médio (R$/MWh) Eólica 70 2. 047, 8 899 130, 86 Biomassa 12 712, 9 190, 6 144, 20 PCH 7 131, 5 69, 8 141, 93 TOTAL 89 2. 892, 2(*) 1. 159, 4 133, 56 (*) RS 245, 8; SC 29, 9; PR 19. Total = 294, 7 MW Leilões de Transmissão 1) Realizado em 11/Junho. 2) Realizado em 03/Setembr. ICG relativa ao LER 2009 de Eólicas 3) Está prevista a realização de novo leilão de LTs ainda em 2010. 35
Obrigado pela atenção! mbotelho@ons. org. br 55 48 32313901 www. ons. org. br 36
