A mszaki rajz valamilyen informcihordozn rgztett egyezmnyes szablyoknak

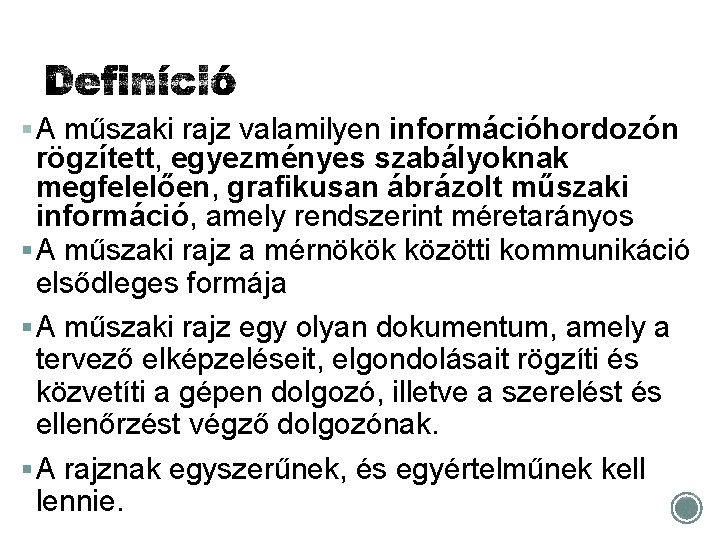

§ A műszaki rajz valamilyen információhordozón rögzített, egyezményes szabályoknak megfelelően, grafikusan ábrázolt műszaki információ, amely rendszerint méretarányos § A műszaki rajz a mérnökök közötti kommunikáció elsődleges formája § A műszaki rajz egy olyan dokumentum, amely a tervező elképzeléseit, elgondolásait rögzíti és közvetíti a gépen dolgozó, illetve a szerelést és ellenőrzést végző dolgozónak. § A rajznak egyszerűnek, és egyértelműnek kell lennie.
Szakma szerint • Építész rajz • Géprajz • Villamos rajz • • Célja szerint Kidolgozás módja szerint Elvi rajz Műhelyrajz Hálózati rajz Kapcsolási rajz • Vázlatrajz • Szerkesztett rajz • Ceruzarajz • Tusrajz
Műhelyrajz Alkatrészrajz Összeállítási rajz Részösszeállítási rajz Csoportösszeállítási rajz Teljes összeállítási rajz
§ Tömegszerű gyártásban elvárjuk a különböző jellemzők állandóságát § A termékek jellemzőinek egységesítését szabványosításnak nevezzük § Az egységes értelmezést az egységes jelképrendszer biztosítja (pl. jelentéstartalommal ruházunk fel vonalakat)
�A szabvány 1: „elismert szervezet által alkotott vagy jóváhagyott, közmegegyezéssel elfogadott olyan műszaki (technikai) dokumentum, amely tevékenységre, vagy azok eredményére vonatkozik, és olyan általános és ismételten alkalmazható szabályokat, útmutatókat vagy jellemzőket tartalmaz, amelyek alkalmazásával a rendezőhatás az adott feltételek között a legkedvezőbb. ” 1 a nemzeti szabványosításról szóló 1995. évi XXVIII. törvény
A szabványok alkalmazásának előnyei: • rendeltetésszerű használatra való alkalmasság: anyagösszetétel előírása, szakítószilárdság, folyáshatár, stb. • kompatibilitás: összetartozó elemek méreteinek összehangolása, pl. : csap-persely átmérők, tűrések, • csereszabatosság: pl. : villanyégő foglalat • termékvédelem: csomagolási, szállítási, kezelési, előírások, • kölcsönös megértés: egységes jelek, műszaki rajz szabványok • azonosíthatóság: tevékenység és eredmény összemérhető • vizsgálatok: a vizsgálatok eredményei összehasonlíthatók, • választékrendezés: gazdaságos méretsorok: tengelycsonk méretek, csavarméretek, • biztonság és környezetvédelem : a termékek és működésük a környezetet nem veszélyeztethetik, pl. : érintésvédelem,

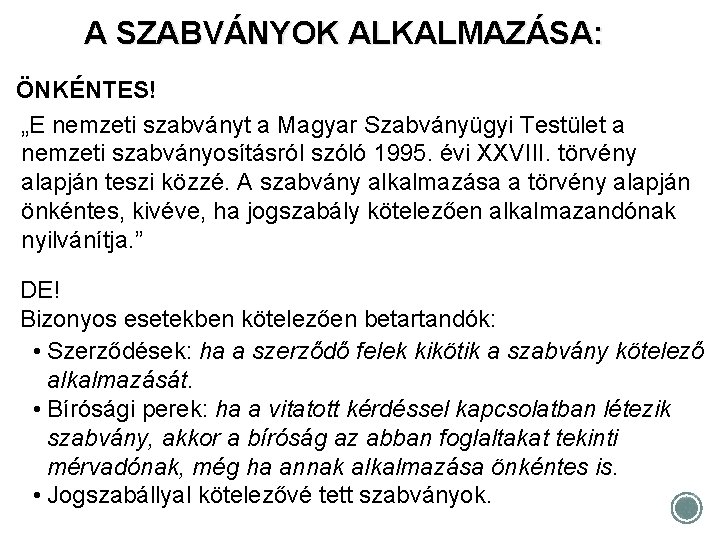

A SZABVÁNYOK ALKALMAZÁSA: ÖNKÉNTES! „E nemzeti szabványt a Magyar Szabványügyi Testület a nemzeti szabványosításról szóló 1995. évi XXVIII. törvény alapján teszi közzé. A szabvány alkalmazása a törvény alapján önkéntes, kivéve, ha jogszabály kötelezően alkalmazandónak nyilvánítja. ” DE! Bizonyos esetekben kötelezően betartandók: • Szerződések: ha a szerződő felek kikötik a szabvány kötelező alkalmazását. • Bírósági perek: ha a vitatott kérdéssel kapcsolatban létezik szabvány, akkor a bíróság az abban foglaltakat tekinti mérvadónak, még ha annak alkalmazása önkéntes is. • Jogszabállyal kötelezővé tett szabványok.
Hatókörét tekintve a szabványokat öt csoportba lehet sorolni: � Vállalati szabványok: termelési költségek csökkentése, nyereségmaximalizálás érdekében történik. Alkalmazkodik a váll. színvonalához. � Szakmai szabványok: az azonos szakmához tartozók közös megállapodása � Nemzeti szabványok: országonként eltérő, de felhasználhatják magasabb szintek is. (Szerve Mo. -on: Magyar Szabványügyi Testület Jele: MSZ) � Regionális szabványok: nem kötelező erejűek, egy nagyobb gazdasági területet foglal magába � Nemzetközi szabványok: az összes résztvevőt érinti Két legnagyobb szerve: ISO (Nemzetközi szabvány) IEC (Elektronikai bizottság)
A nemzeti szabványosítás célja A nemzeti szabványosítással elő kell segíteni: a) az általános és ismételten alkalmazható eljárások, műszaki megoldások közrebocsátásával a termelés korszerűsítését, a szolgáltatások színvonalának javítását, b) a nemzetgazdasági igények érvényesítését a nemzetközi és az európai szabványosítási tevékenységben, c) a kereskedelem műszaki akadályainak elhárítását, d) a műszaki fejlesztés eredményeinek széles körű bevezetését, e) az élet, az egészség, a környezet, a vagyon, a fogyasztói érdekek védelmét és a biztonságot, f) a megfelelőségtanúsítás követelményrendszerének kialakítását, g) a hazai termékek és szolgáltatások nemzetközi elismertetését.
Egyes szabványfajták kapcsolódása: MSZ: nemzeti szabvány ISO: nemzetközi szabvány EN: európai szabvány MSZ EN: európai uniós szabvány honosítása MSZ ISO: nemzetközi szabvány honosítása MSZ IEC: nemzetközi szabvány honosítása (elektrotechnika) MSZ EN ISO: az Európai Unió által is elfogadott nemzetközi szabvány.

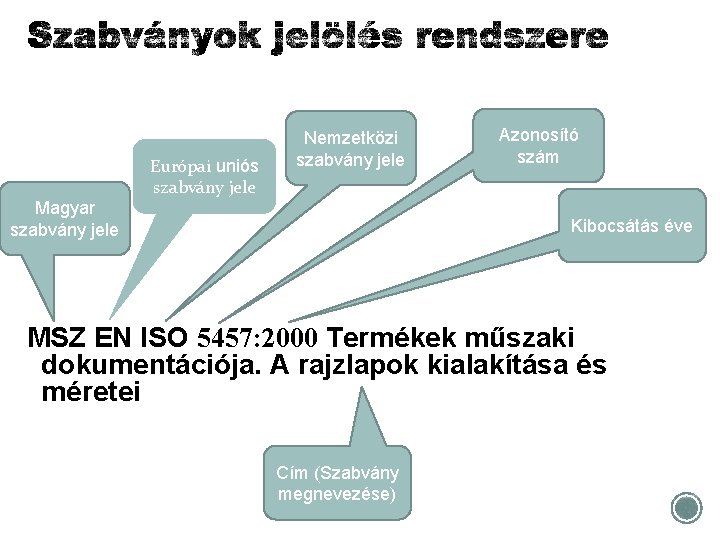

Magyar szabvány jele Európai uniós szabvány jele Nemzetközi szabvány jele Azonosító szám Kibocsátás éve MSZ EN ISO 5457: 2000 Termékek műszaki dokumentációja. A rajzlapok kialakítása és méretei Cím (Szabvány megnevezése)
§ MSZT honlap http: //www. mszt. hu/web/guest/ingyenes-szabvanylista

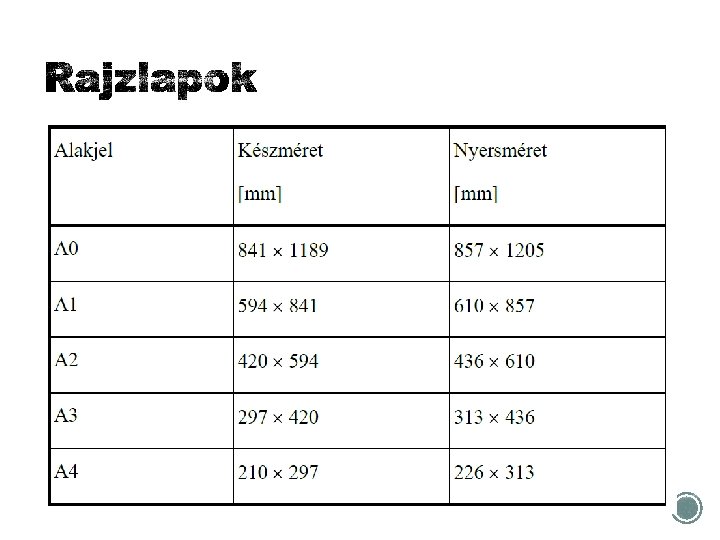

MSZ EN ISO 5457: 2000

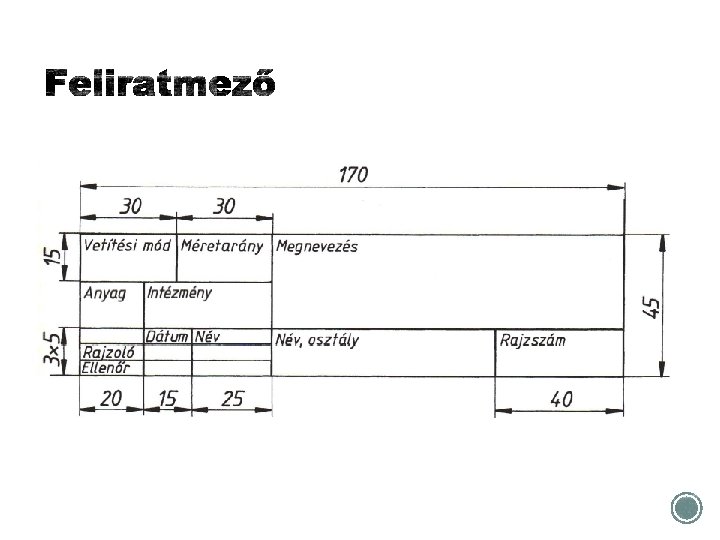

§ A műszaki dokumentumokat az azonosítás, az adminisztráció és az értelmezés céljából feliratmezővel látják el. § Egy vagy több, egymáshoz csatlakozó téglalap alakú mező § Ezek további mezőkre oszthatók § Szükséges információ § Azonosító mező § Kiegészítő információk
Azonosító mező: § Nyilvántartási vagy azonosítási szám (rajzszám) § A rajz címe (megnevezés) § A rajz törvényes tulajdonosának neve
Azonosító mező: § MSZ EN ISO 5457 § Az olvasási irányból nézve a feliratmező jobb alsó sarkában kell elhelyezni § A rajzterületet keretező vonallal azonos vonalvastagságú folytonos vonallal kell keretezni
Kiegészítő információk: § Jelek: vetítési módra utaló jelkép, fő méretarány, . . . § Műszaki információk: alak és helyzettűrések jelölése, felületkikészítés módja, . . . § Adminisztrációs információk: rajzlap mérete, módosítási jel, . . .

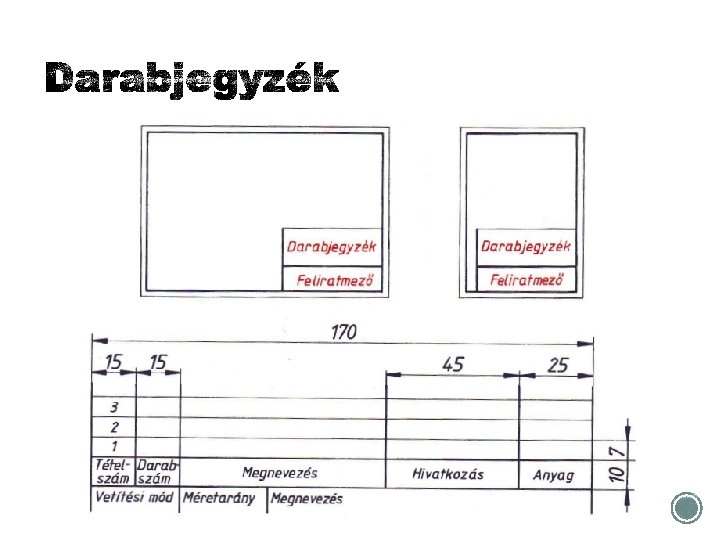

§ A műszaki rajzon ábrázolt szerkezeti egységek, részegységek és alkatrészek teljes jegyzéke, amely megadja a szükséges információt azok gyártásához vagy beszerzéséhez § Általában a rajz része, de lehet külön lap is
Műszaki rajzban használható vonalak (MSZ ISO 128)
Vonalfajták
Vékony vonalak
Tagoló vonalak
Tagoló vonalak
Tagoló vonalak
Tagoló vonalak
Tagoló vonalak
Tagoló vonalak
Tagoló vonalak
Tagoló vonalak
Tagoló vonalak
Méretvonalak
Méret-segédvonalak

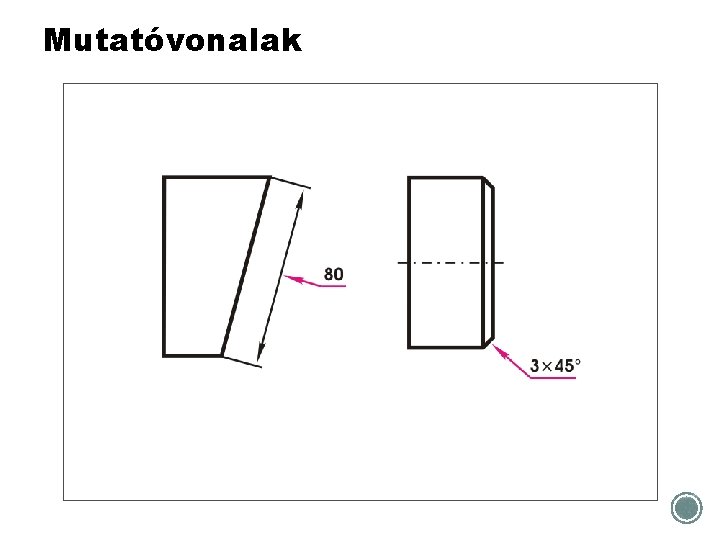

Mutatóvonalak
Vonalzat
Ismétlődő elemek belső burkolóvonala
Vastag vonalak

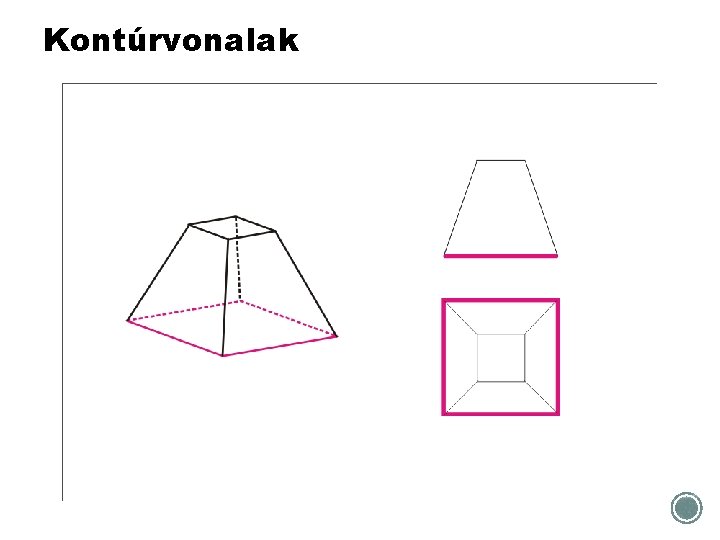

Kontúrvonalak
Kontúrvonalak
Felületek határvonalai

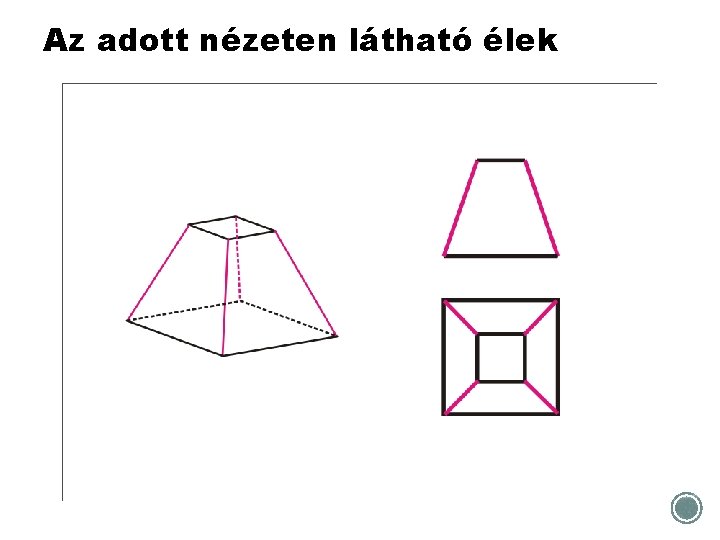

Az adott nézeten látható élek
Az adott nézeten látható élek

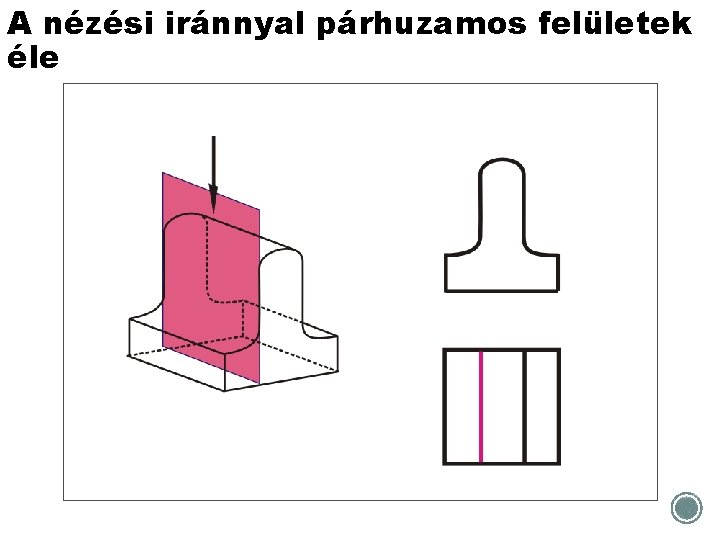

A nézési iránnyal párhuzamos felületek éle
A nézési iránnyal párhuzamos felületek éle
A nézési iránnyal párhuzamos felületek éle
A nézési iránnyal párhuzamos felületek éle
Éles vonalú (nem legömbölyített) áthatások

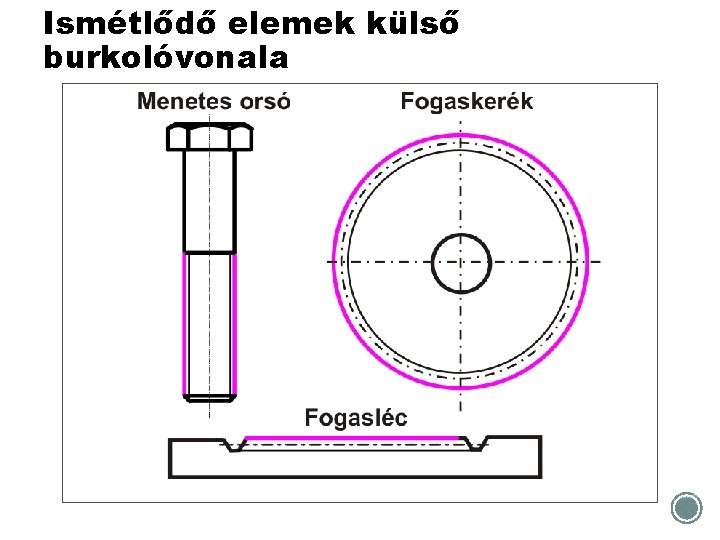

Ismétlődő elemek külső burkolóvonala
Metszetek nyomvonalának végei
Szabadkézzel rajzolt (tört) vonalak
Alkatrész elhagyott részének határa
Alkatrész elhagyott részének határa
Alkatrész elhagyott részének határa

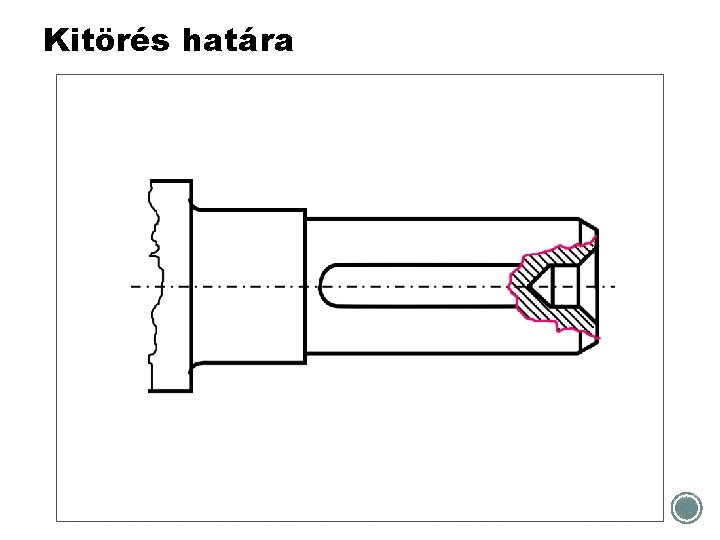

Kitörés határa
Kitörés határa
Résznézet határvonala

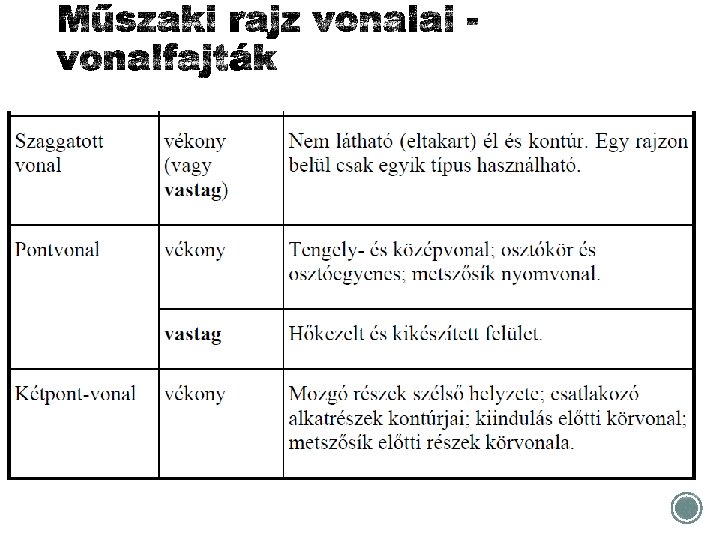

Szaggatott vonalak
Nem látható, de az egyértelműséghez fontos élek ábrázolása (kerülni kell!)
Pont-vonalak
Forgástestek tengelye (középvonala)
Szimmetrikus alkatrészek középvonala
Osztókörök középvonala
Furatok középvonala és szimmetriatengelyei
Szelvények nyomvonala
VASTAG PONTVONAL Hőkezelt, kikészített felület jelölésére
Kétpont-vonalak

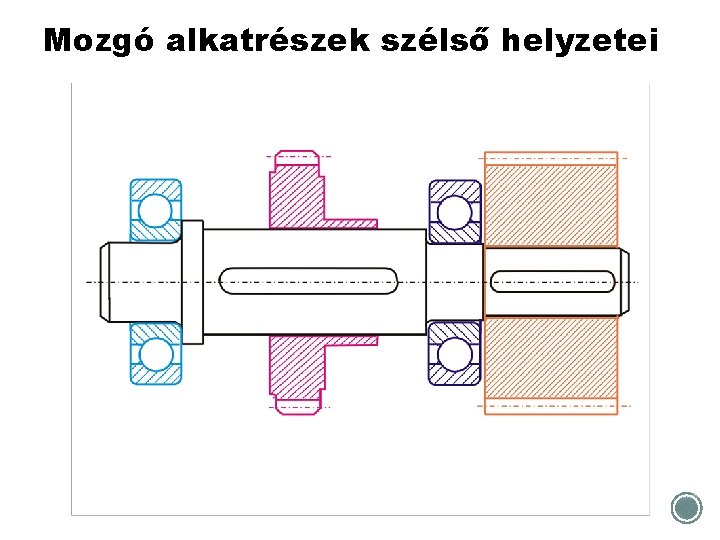

Mozgó alkatrészek szélső helyzetei
Mozgó alkatrészek szélső helyzetei
Mozgó alkatrészek szélső helyzetei
Mozgó alkatrészek szélső helyzetei
Mozgó alkatrészek szélső helyzetei
Mozgó alkatrészek szélső helyzetei
Mozgó alkatrészek szélső helyzetei
Csatlakozó alkatrészek körvonala
Csatlakozó alkatrészek körvonala

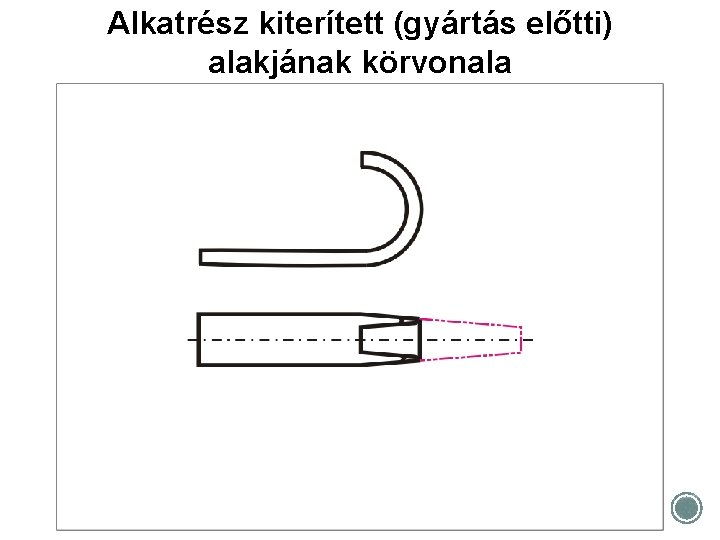

Alkatrész kiterített (gyártás előtti) alakjának körvonala
Alkatrész kiterített (gyártás előtti) alakjának körvonala

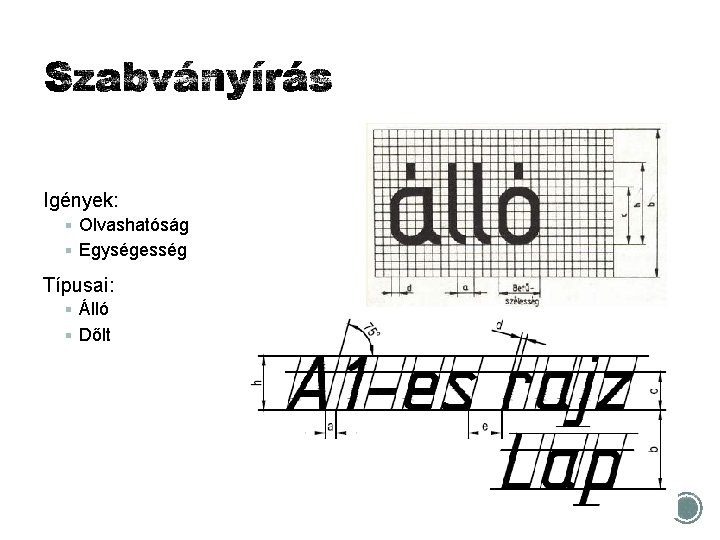

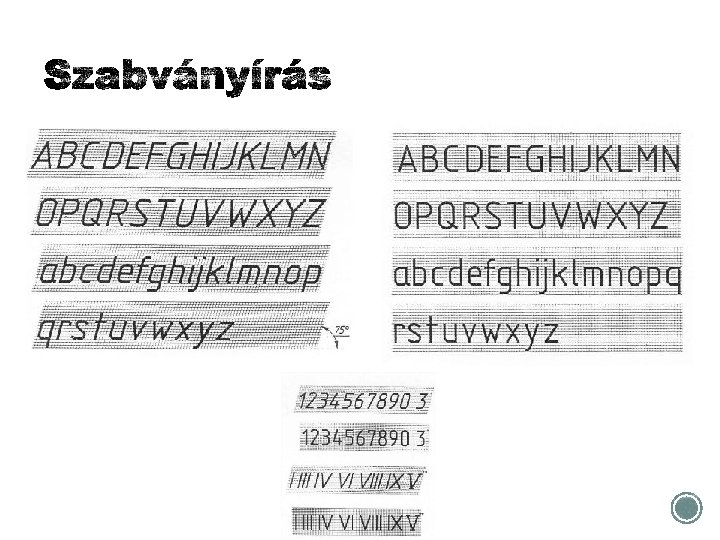

Igények: § Olvashatóság § Egységesség Típusai: § Álló § Dőlt

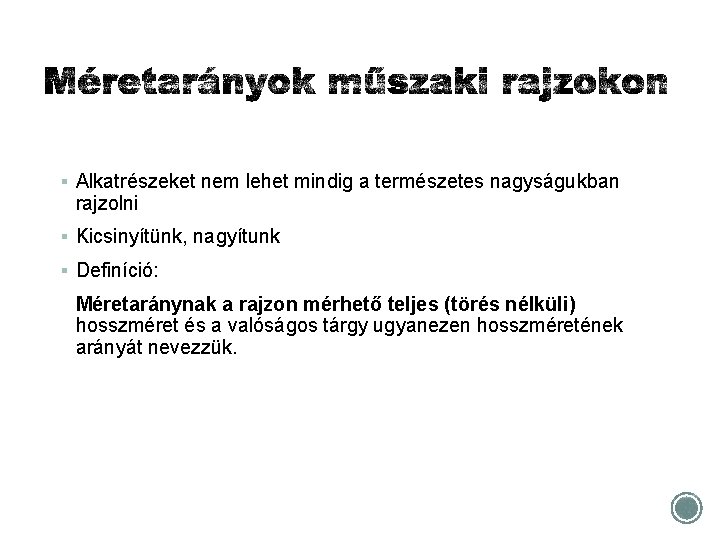

§ Alkatrészeket nem lehet mindig a természetes nagyságukban rajzolni § Kicsinyítünk, nagyítunk § Definíció: Méretaránynak a rajzon mérhető teljes (törés nélküli) hosszméret és a valóságos tárgy ugyanezen hosszméretének arányát nevezzük.
Méretarányt csak az MSZ ISO 5455: 1992 szerint lehet választani! � Természetes nagyság: 1: 1 � Kicsinyítés: 1: 2, 1: 5, 1: 10, 1: 20, 1: 50, 1: 100, 1: 200, 1: 500, 1: 1000, 1: 2000, 1: 5000, 1: 10000 � Nagyítás: 50: 1, 20: 1, 10: 1, 5: 1, 2: 1 Feliratmezőben fel kell tüntetni! Egy rajzon belül többféle méretarányt is lehet alkalmazni ()

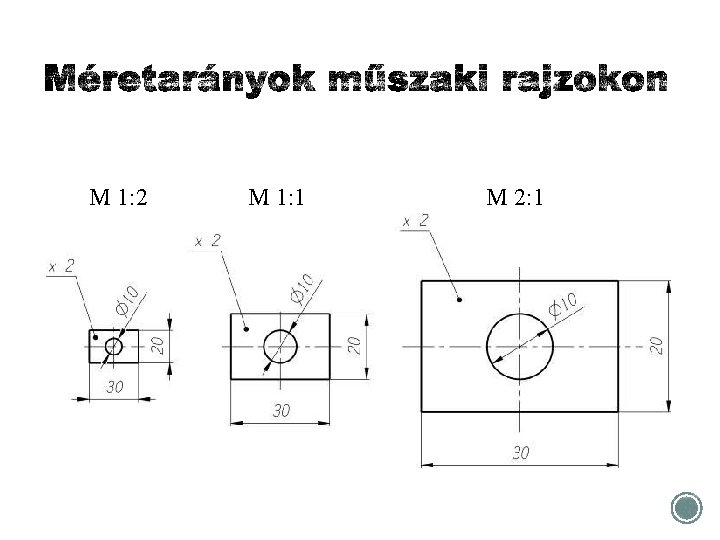

M 1: 2 M 1: 1 M 2: 1
§ Térbeli alakzatok síkban való ábrázolásához vetületi ábrázolást kell alkalmazni. § A rajznak a tárgy háromirányú kiterjedését síkbeli ábrával kell meghatároznia. § A síkbeli ábra a tárgynak síkra vetített képe, vetülete § Vetítési módok: § Centrális § Párhuzamos

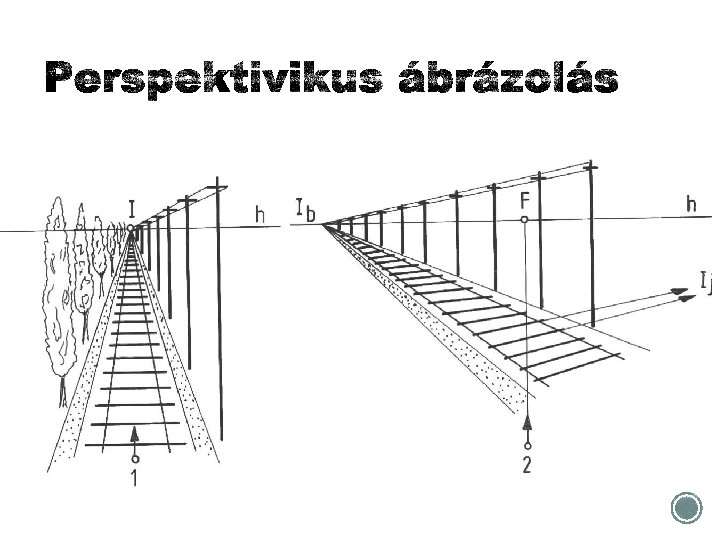

Centrális (Perspektíva): § Egy pontból induló vetítősugarak § A „C” pont véges közelségben van § Szemléletes ábra nagy tárgyakhoz § A vetületi képek torzulnak Műszaki rajzok készítésére nem alkalmas!!

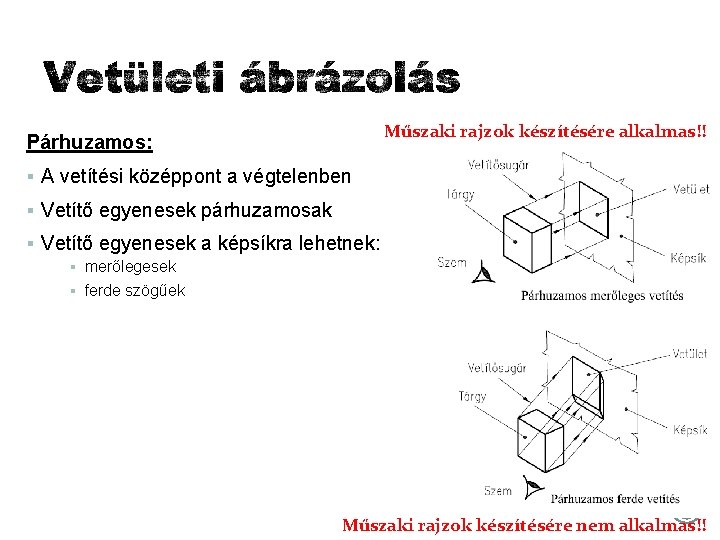

Műszaki rajzok készítésére alkalmas!! Párhuzamos: § A vetítési középpont a végtelenben § Vetítő egyenesek párhuzamosak § Vetítő egyenesek a képsíkra lehetnek: § merőlegesek § ferde szögűek Műszaki rajzok készítésére nem alkalmas!!

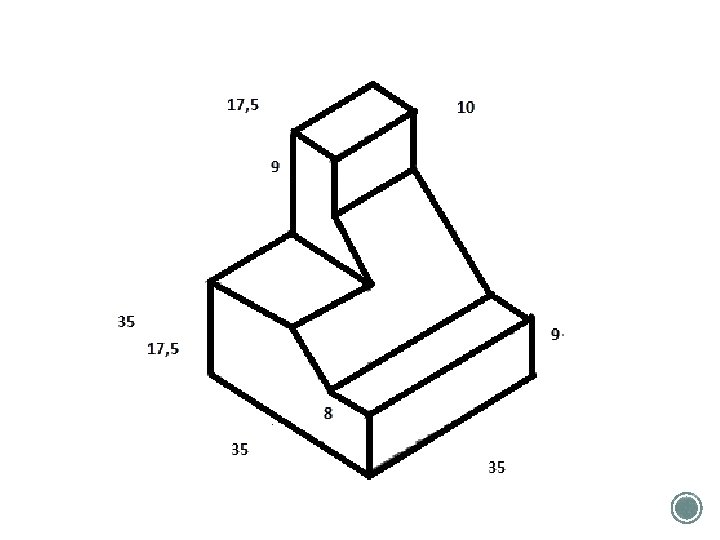

Egyméretű (izometrikus) axonometria a) egymással 120 -os szöget bezáró három tengely; b) mindhárom tengely irányában azonos méret.

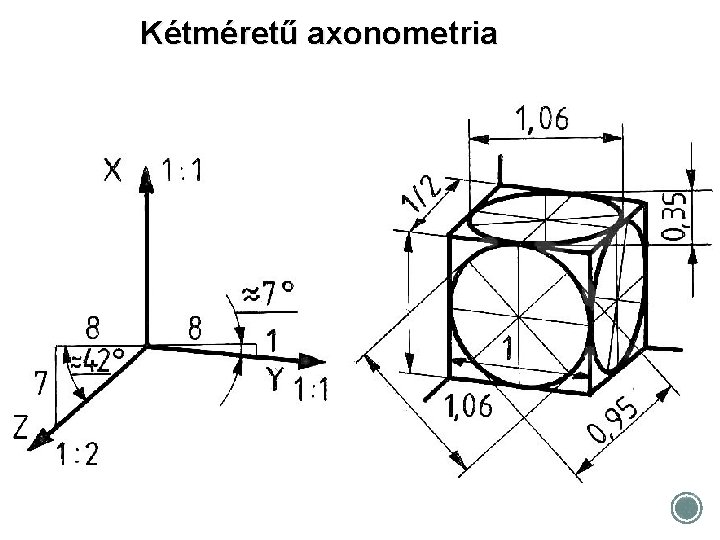

Kétméretű axonometria
Frontális axonometria
Monge féle kétképsíkos ábrázolás:
Három képsíkos ábrázolás:
Három képsíkos ábrázolás:

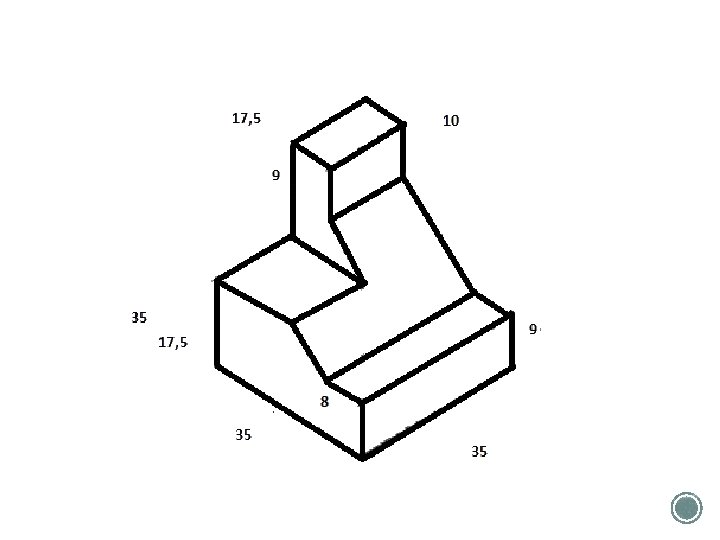

Nézetek létrehozása:
A VETÜLETKÉPZÉS SZEMPONTJAI
AZ ALKATRÉSZ BEÁLLÍTÁSA A KÉPSÍKOKHOZ KÉPEST —Lehetőleg az elölnézet adja a legtöbb információt (a rajz főnézete általában az alkatrész elölnézete) —Az alkatrész lehetőleg a végleges beépítési helyzetben legyen —Az alkatrész szimmetriatengelyei a képsíkokkal párhuzamosak vagy rájuk merőlegesek legyenek —Az alkatrész sík felületei a képsíkokkal párhuzamosak vagy rájuk merőlegesek legyenek A szükséges vetületek száma —Maximálisan annyi vetület kell, amennyi az alkatrész egyértelmű ábrázolásához éppen szükséges —Minél kevesebb, annál jobb
NÉZETEK
A nézet: a tárgy kontúrvonalait, közbenső éleit és egyéb részleteket ábrázoló vetület (az alkatrész valódi alakjának vetületei). A nézetkészítés célja: az alkatrész külső formájának egyértelmű megjelenítése
A NÉZETEK ELHELYEZÉSI RENDJE • a tárgyat a képsíkrendszerben úgy kell elhelyezni, hogy a vetületeket lehetőleg valódi nagyságban lehessen látni, torzult méretet a rajzon nem lehet megadni. • a képsíkokat mindig csak odaképzeljük, de a géprajzban sohasem ábrázoljuk (képsíktengelyt nem rajzolunk).
A NÉZETEK ELHELYEZÉSI RENDJE A tárgy és a képsík egymáshoz viszonyított helyzete kétféle lehet (MSZ EN ISO 5456: 2000): • az európai vetítési mód • az amerikai vetítési mód

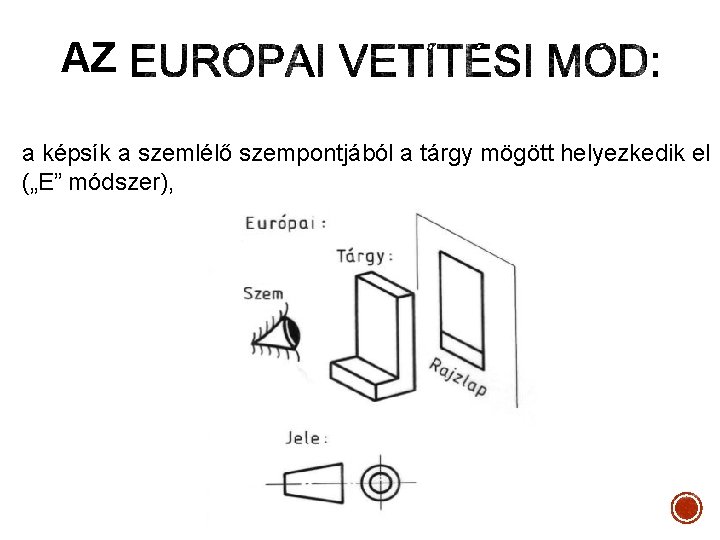

AZ a képsík a szemlélő szempontjából a tárgy mögött helyezkedik el („E” módszer),
Európai nézetrend: Jelölése:
AZ AMERIKAI VETÍTÉSI MÓD: a képsík a szemlélő és a tárgy között helyezkedik el („A” módszer).
Amerikai nézetrend: Jelölése:
KÜLÖNLEGES NÉZETEK
A rendezett vetületektől eltérő nézetelhelyezés Célja: a rajz áttekinthetőbb összképének kialakítása Indoka: nincs hely ott, ahova tenni kellene Jelölése: nézési irány megadásával
Résznézet Célja: valamely részlet torzulásmentes ábrázolása Elhelyezése: a nézetrendtől eltérően (a tárgyrészlet IV. képe) Jelölése: nézési irány megadásával
Részvetület (az érdektelen részletet elhagyjuk)
Helyi nézet Célja: valamely részlet „kiegészítő” magyarázata
Helyi nézet
Helyi nézet

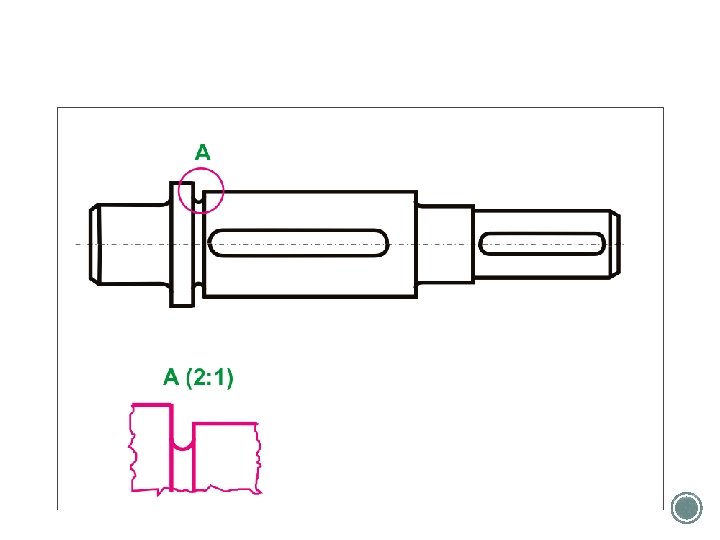

Kiemelt részlet Célja: valamely a részlet kinagyítása
Kiemelt részlet
A METSZETEK

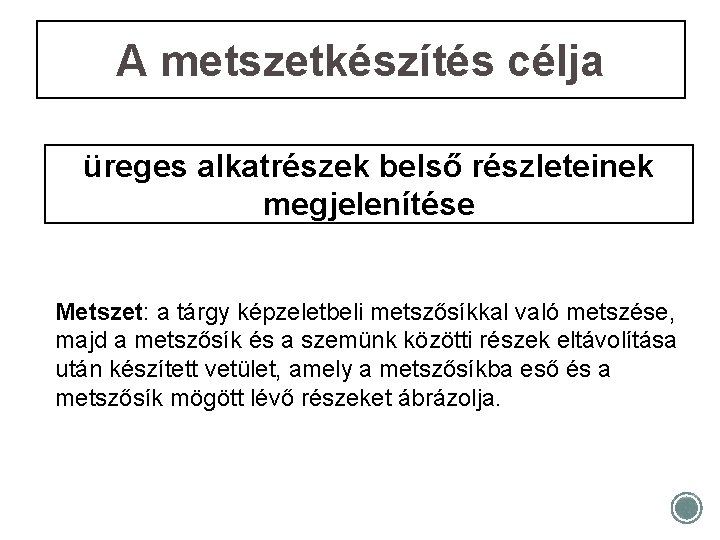

A metszetkészítés célja üreges alkatrészek belső részleteinek megjelenítése Metszet: a tárgy képzeletbeli metszősíkkal való metszése, majd a metszősík és a szemünk közötti részek eltávolítása után készített vetület, amely a metszősíkba eső és a metszősík mögött lévő részeket ábrázolja.
A metszetkészítés lépései 1. Az alkatrész képzeletbeli elmetszése a metszősík mentén 2. Az elülső (nézőhöz közelebb álló) rész képzeletbeli elhagyása 3. A maradék rész ábrázolása nézetként 4. Az elmetszett anyag jelölése
A METSZETEK KELETKEZÉSE az S 3 síkkal készített hosszmetszetet, az S 2 síkkal készített keresztmetszetet, az S 1 síkkal készített szintmetszetet.
AZ ELMETSZETT TEST ANYAGÁNAK JELÖLÉSE
A METSZETT FELÜLET JELÖLÉSE A metszett felületeket (a metszet szelvényét): a kontúrvonalhoz, vagy a közép-, ill. tengelyvonalhoz 45°-os szög alatt hajló, egymással párhuzamos vékony folytonos vonallal rajzolt vonalzattal jelöljük. A vonalzat sűrűsége a metszett felület nagyságához igazodóan kb. 1, 5 -10 mm (a minimális távolság a kontúrvonal vastagságának kétszerese).

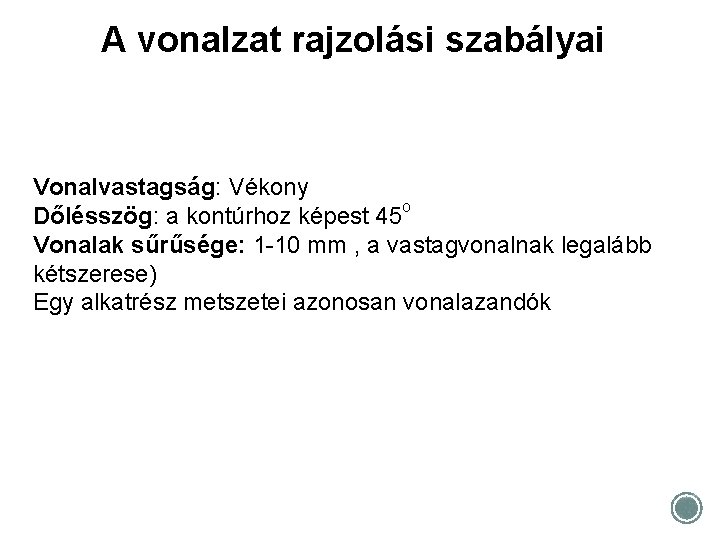

A vonalzat rajzolási szabályai Vonalvastagság: Vékony Dőlésszög: a kontúrhoz képest 45 o Vonalak sűrűsége: 1 -10 mm , a vastagvonalnak legalább kétszerese) Egy alkatrész metszetei azonosan vonalazandók
Több látható alkatrész VONALZATA Csatlakozó alkatrészek vonalkázása: különböző irányú különböző sűrűségű
VONALZAT egyszerűsítések Nagy felületeket elegendő a kontúrvonal mentén vonalkázni Vékony keresztmetszeteket feketíteni kell. (Köztük 0, 7 mm-es rés hagyandó)

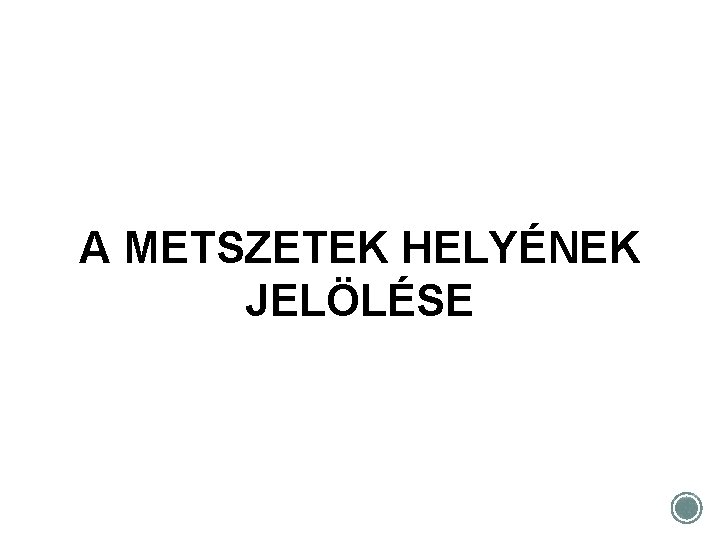

A METSZETEK HELYÉNEK JELÖLÉSE
Nem kell jelölni a nyomvonalat, ha — a metszősík szimmetriasík, — csak egy metszet készül a tárgyról, — a metszetet a vetületrendnek megfelelően helyezzük el.
Jelölni kell a nyomvonalat, ha — a metszősík helye nem egyértelmű, vagy — több metszősík van.

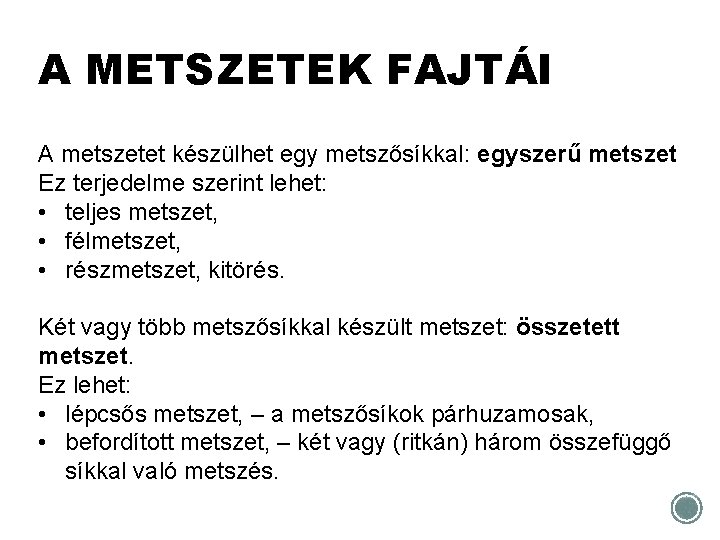

A METSZETEK FAJTÁI A metszetet készülhet egy metszősíkkal: egyszerű metszet Ez terjedelme szerint lehet: • teljes metszet, • félmetszet, • részmetszet, kitörés. Két vagy több metszősíkkal készült metszet: összetett metszet. Ez lehet: • lépcsős metszet, – a metszősíkok párhuzamosak, • befordított metszet, – két vagy (ritkán) három összefüggő síkkal való metszés.

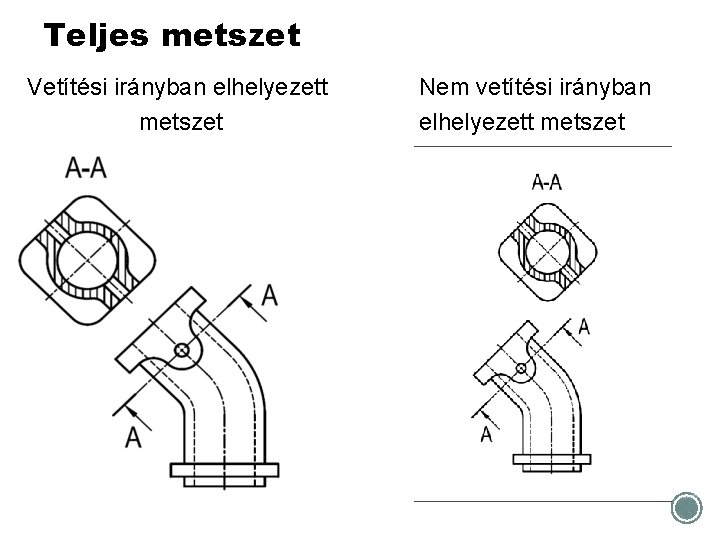

Teljes metszet Vetítési irányban elhelyezett metszet Nem vetítési irányban elhelyezett metszet
Teljes metszet elforgatva
Félmetszet

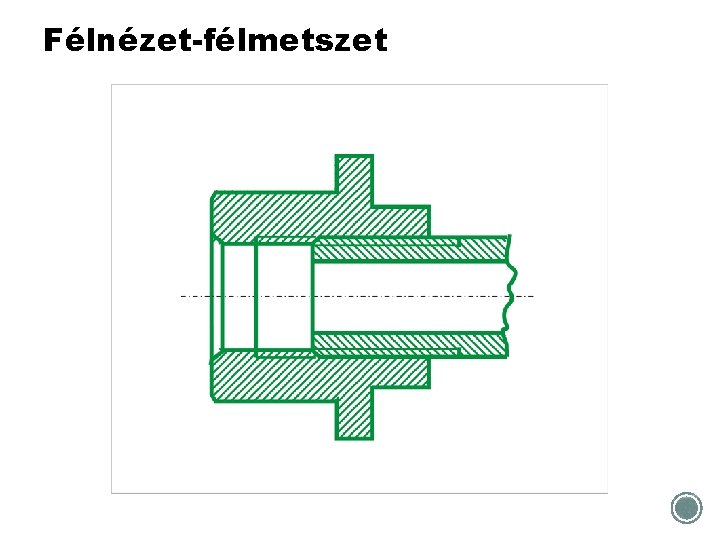

Félnézet-félmetszet
Félnézet-félmetszet
Félnézet-félmetszet
Félnézet-félmetszet
Metszetkészítés, ha a szimmetriatengelyre látható él esik

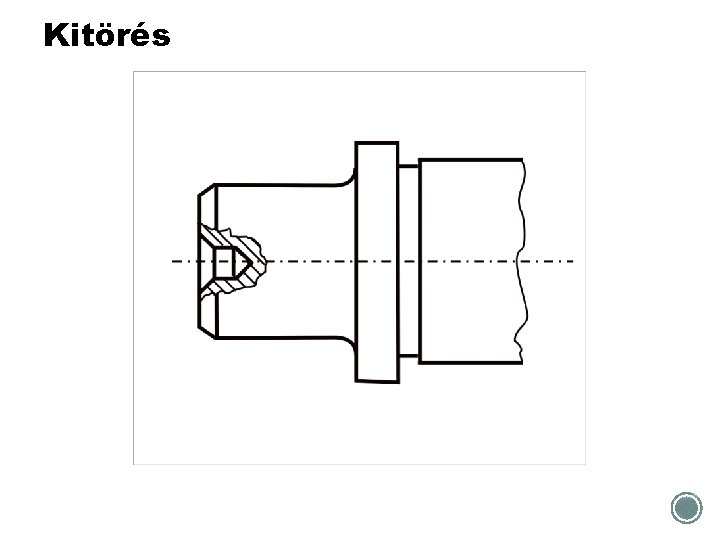

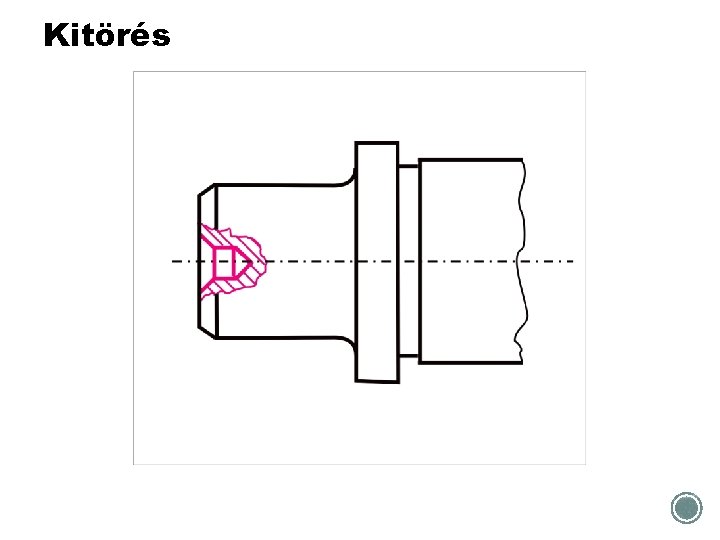

Kitörés
Kitörés
Kitörés

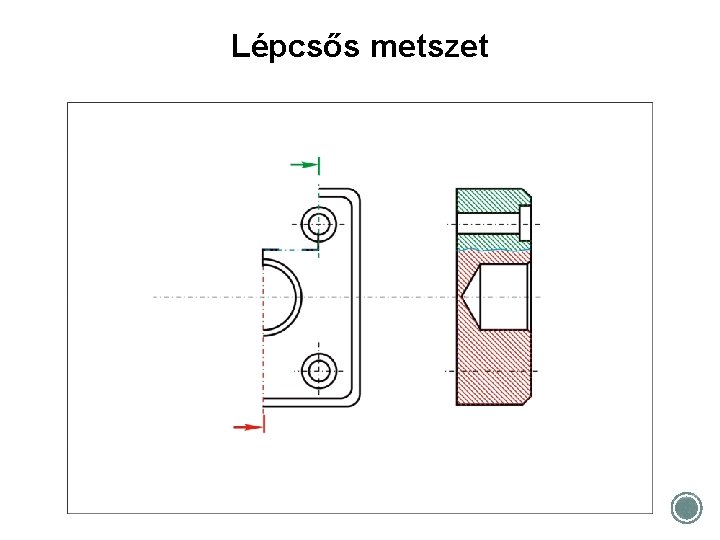

Lépcsős metszet
Lépcsős metszet
Lépcsős metszet
Lépcsős metszet
Lépcsős metszet

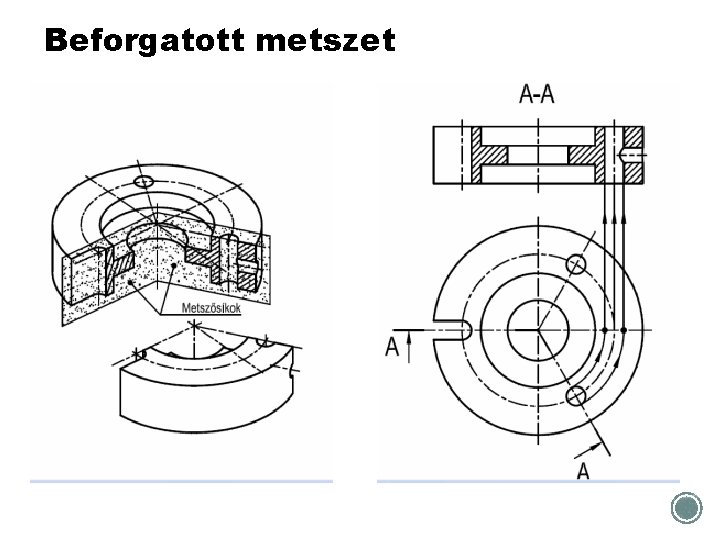

Beforgatott metszet
Mikor nem rajzolunk metszeteket? amikor a metszet nem mutat többet, mint a nézet, esetleg félreértésre adhatna okot.
Hossztengelyükkel párhuzamosan nem metszhető alkatrészek Csavar Csapszeg Ék, retesz Szegecs tömör alkatrészeket (tengely, csavar, szegecs, csapszeg, ék, retesz stb. ) hossztengelyükkel párhuzamos síkkal nem metszünk
Bordák, küllők bordákat, küllőket nézetben kell rajzolni a hosszmetszet rajzán is. (Keresztmetszetben a bordát és a küllőt is lehet metszeni. )
SZELVÉNYEK Szelvény: a metszetnek a metszősíkban levő része.
A szelvénykészítés célja: az alkatrész metszősíkba eső geometriai alakjának ábrázolása
„Széteső” szelvények ábrázolása Ábrázolási előírás: A „széteső” szelvényrészeket össze kell kötni
A SZELVÉNYEK ELHELYEZÉSI MÓDJAI
Szelvény a nézet közelében, pontvonallal azonosítva
Szelvény betűkkel azonosítva (lehet elforgatva is)
Beforgatott szelvény Vékony folytonos vonallal kontúrozva, vonalkázva (Azonosításra nincs szükség)

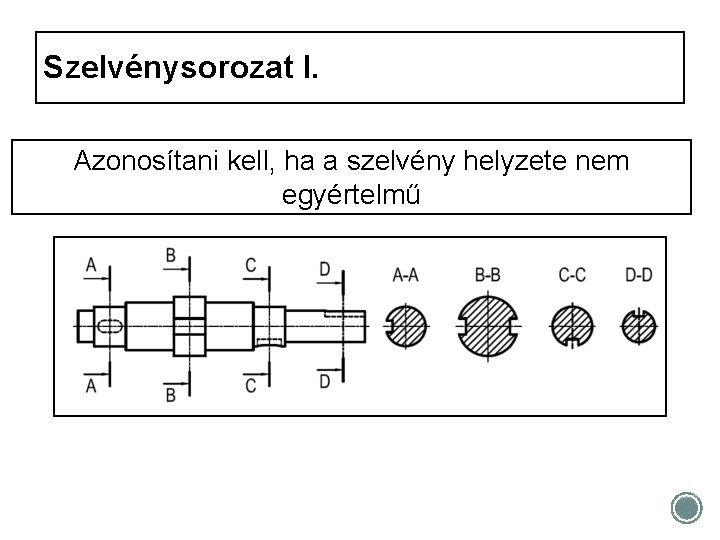

Szelvénysorozat I. Azonosítani kell, ha a szelvény helyzete nem egyértelmű
Szelvénysorozat II. Azonosítani kell, ha a szelvény helyzete nem egyértelmű
