A megújuló energiafelhasználás lehetőségei Tóth István

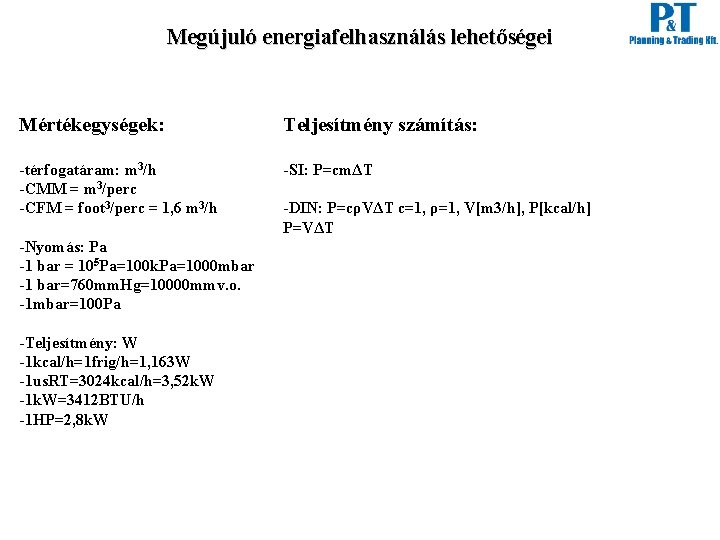

Megújuló energiafelhasználás lehetőségei Mértékegységek: Teljesítmény számítás: -térfogatáram: m 3/h -CMM = m 3/perc -CFM = foot 3/perc = 1, 6 m 3/h -SI: P=cmΔT -Nyomás: Pa -1 bar = 105 Pa=100 k. Pa=1000 mbar -1 bar=760 mm. Hg=10000 mmv. o. -1 mbar=100 Pa -Teljesítmény: W -1 kcal/h=1 frig/h=1, 163 W -1 us. RT=3024 kcal/h=3, 52 k. W -1 k. W=3412 BTU/h -1 HP=2, 8 k. W -DIN: P=cρVΔT c=1, ρ=1, V[m 3/h], P[kcal/h] P=VΔT

Hűtőközegek tulajdonságai: Csoportosítás: - Természetes alapú hűtőközegek: CO 2 (R 744); NH 3 (R 717) - Szénhidrogének (CHx): Izobután (R 600 a); Propán (R 290) - Halogénezett szénhidrogének - Teljesen halogénezett: CFC (Cl, F, C) - Részben halogénezett: HCFC (H, Cl, F, C) - klórmentes hűtőközegek: HFC (H, F, C) Jelölés: R 0 2 2 (CHCl. F 2) C-1 H+1 F Keverékek: -Azeotróp: az összetevők forráspontja azonos -Zeotróp: az összetevők forráspontja nem azonos -Drop in közegek: R 22 bázisú -> átállásnál semmit nem kell csinálni. -Retrofit közegek: áttérés esetén olajcsere (észterolajra)

Hőszivattyúk csoportosítása hőáram Alacsony hőmérsékletű tér Magas hőmérsékletű tér Csoportosítás működtető energia szerint: elektromos-gázüzemű Csoportosítás hőforrás szerint: 1. levegő-levegő (split, gázmotoros) 2. levegő-víz (folyadékhűtőhöz hasonló kialakítás) 3. víz-levegő (kompakt beltéri, mint Plaza-kban) 4. víz-víz - szondás - kutas (bányafelügyeleti engedély) Levegő-levegő hőszivattyú Levegő-víz hőszivattyú Csoportosítás felépítés szerint: kompresszoros-abszorpciós-gázmotoros Víz-levegő hőszivattyú Víz-víz hőszivattyú

Ideális és valós hűtőkörfolyamat Ideális hűtőkörfolyamat Valós hűtőkörfolyamat

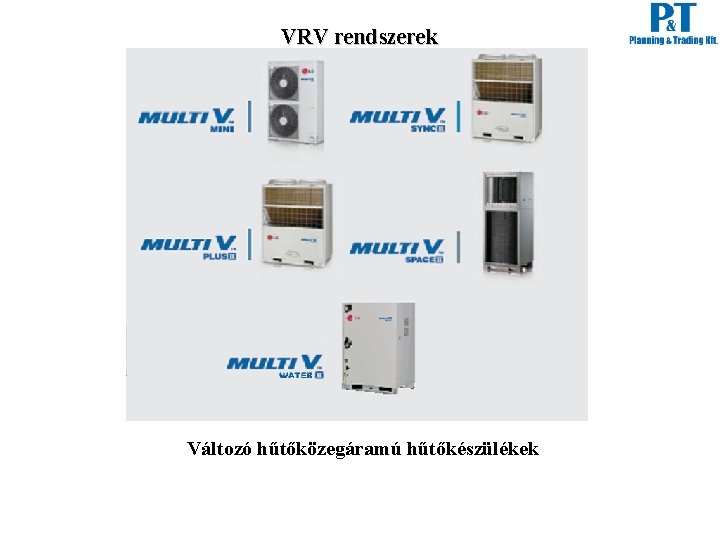

VRV rendszerek Változó hűtőközegáramú hűtőkészülékek

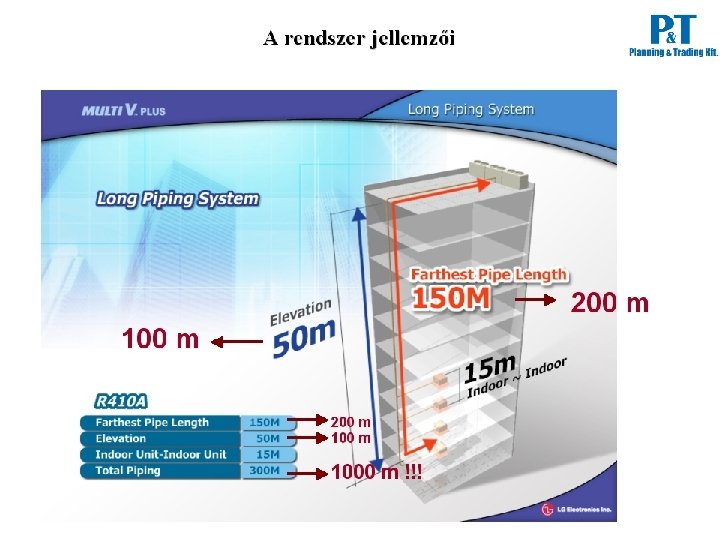

A rendszer jellemzői - R 410 A hűtőközeg - LEV (lineáris expanziós szelepek) - 130 %-ig terhelhető kültéri egységek - Hűtés – 5°C-ig, fűtés – 20°C-ig - Sok beltéri egység: max. 8 - 64 db - Nagy csövezési hossz ( 1000 m ) - Nagy szintkülönbségek ( 100/15 m ) - Olajcsapda használata nem szükséges

Háromcsöves, hővisszanyerős rendszer felépítés Elsősorban fűtős üzem ( Fűtés > Hűtés) All Hot & Cool All Cool & Hot Solenoid Valve 4 -Way Valve On LEV Comp On Comp Inv. Heat Exchanger Off Accum Off LEV Sub cooling Heat Exchanger LEV Drier On LEV

Háromcsöves, hővisszanyerős rendszer felépítés Csak hűtős üzem All Hot & Cool All Cool & Hot Solenoid Valve 4 -Way Valve Off LEV Comp Off Comp Inv. Heat Exchanger On LEV On Accum LEV Off LEV Sub cooling Heat Exchanger Drier On

Háromcsöves, hővisszanyerős rendszer felépítés Elsősorban hűtős üzem ( Hűtés > Fűtés) All Hot & Cool All Cool & Hot Solenoid Valve 4 -Way Valve Off LEV Comp Off Comp Inv. Heat Exchanger On On Accum On Off LEV Sub cooling Heat Exchanger LEV Drier Off LEV

Tisztán elágazásos rendszer

Tisztán elágazásos rendszer

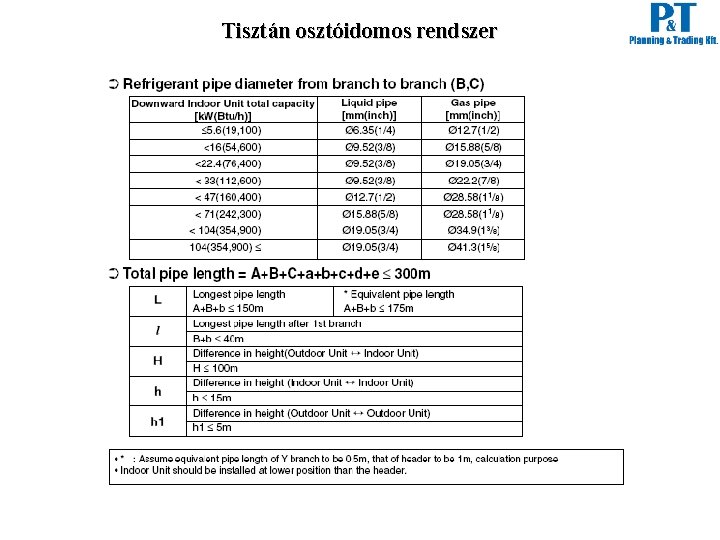

Tisztán osztóidomos rendszer

Tisztán osztóidomos rendszer

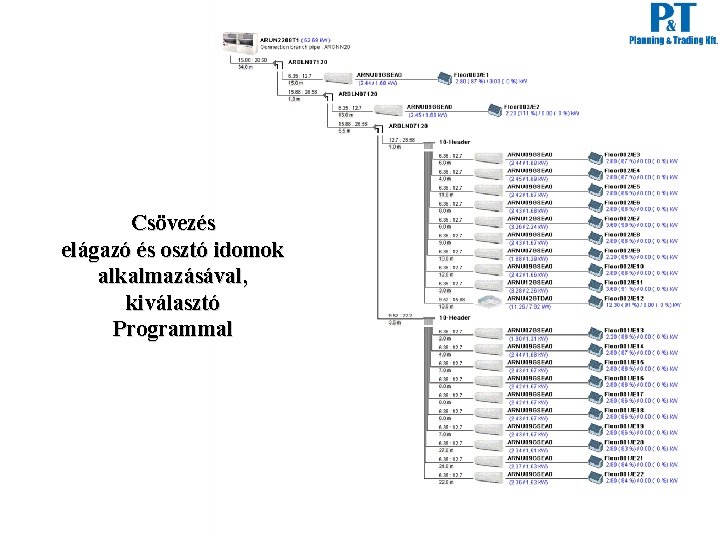

Csövezés elágazó és osztó idomok alkalmazásával, kiválasztó Programmal

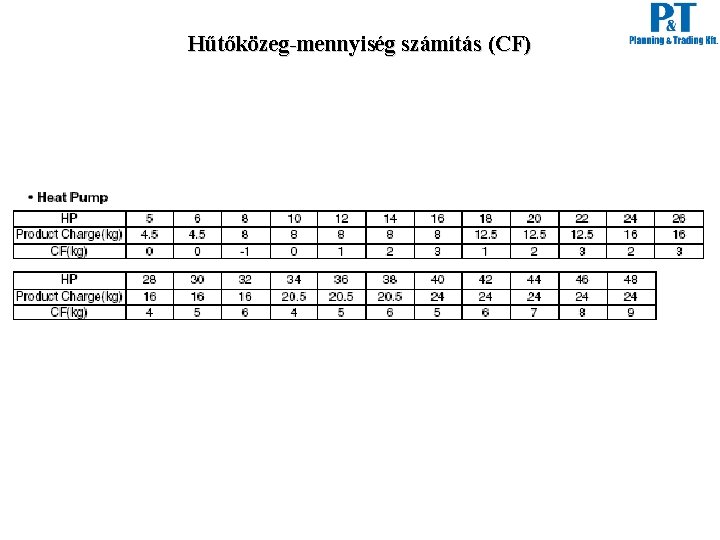

Hűtőközeg-mennyiség számítás (CF)

Az Y elágazások elhelyezésének követelményei

Védőtávolságok adat és tápkábelek között Az adatkábel árnyékolt!

Teljesítmény korrekció a csövezés hosszától függően

Adatkábelek bekötése

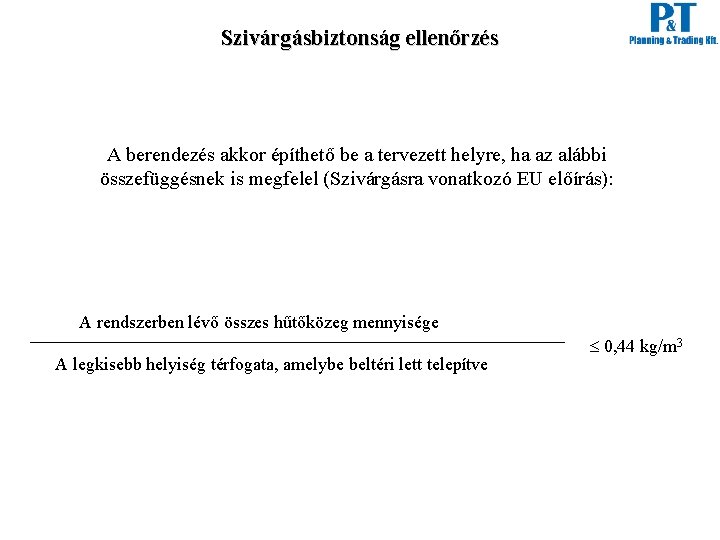

Szivárgásbiztonság ellenőrzés A berendezés akkor építhető be a tervezett helyre, ha az alábbi összefüggésnek is megfelel (Szivárgásra vonatkozó EU előírás): A rendszerben lévő összes hűtőközeg mennyisége A legkisebb helyiség térfogata, amelybe beltéri lett telepítve 0, 44 kg/m 3

LG Multi V Space 5 HP és 10 HP kialakítás

LG Multi V Sync Hővisszanyerés folyamata Heat discharge Heat transfer Cooling Hagyományos Multi-V Cooling

LG Multi V Sync Hővisszanyerő szerkezeti vázlata

Helyigény 2 db CRUN 1008 T 1 kültéri 12 db CRNN 076 SRAO 10 db CRNN 096 SRAO beltéri egység
