A közműnyilvántartás aktuális kérdései és problémái Király Róbert műszaki igazgató KOMUNÁLINFÓ Zrt. Nyíregyháza 2017. 05. 25.
Mérőeszközök technikai fejlődése A kezdetek
Mindenkinek van GPS-e Hatalmas, ugrásszerű technikai fejlődés Foci és a földmérés
A földmérés szerepe a közműiparban 1. Előkészítés, források biztosítása, döntéshozatal 2. Tervezés 3. Kivitelezés 4. Nyilvántartás 5. Üzemeltetés
Közműnyilvántartás alapvető hagyományos munkarészei Közmű-alaptérkép – műszaki alaptérkép Címadatbázis Szakági részletes helyszínrajzok Földmérési alaptérkép Közterületi tartalom Meglévő hálózatok felmérése Nyílt árkos geodéziai felmérések Közműtérkép 3/1979 és 3/1984 ÉVM Utasítás alapján
Közműnyilvántartás szervezetei és az adatáramlás 3/1979(1984) ÉVM rendelet szerint Építési hatóság (Polgármesteri Hivatal) Közmű szolgáltatók Földmérő szakcég (KKN) Civil ügyfelek: • Beruházók, • Kivitelezők Állami szervek

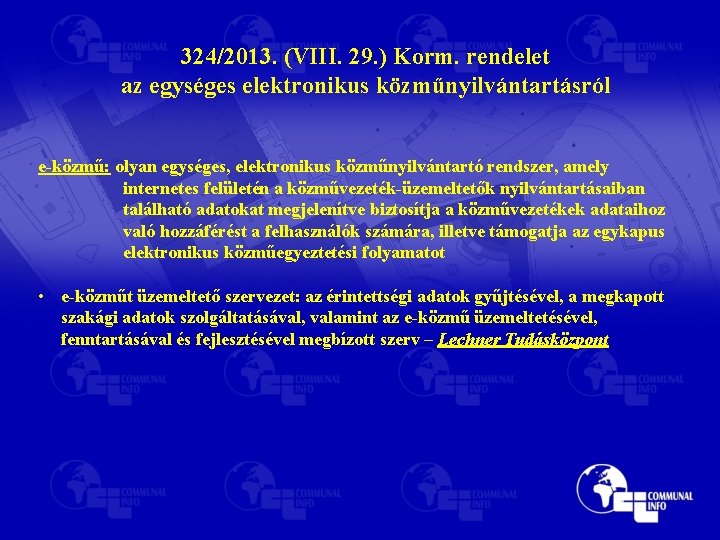

324/2013. (VIII. 29. ) Korm. rendelet az egységes elektronikus közműnyilvántartásról e-közmű: olyan egységes, elektronikus közműnyilvántartó rendszer, amely internetes felületén a közművezeték-üzemeltetők nyilvántartásaiban található adatokat megjelenítve biztosítja a közművezetékek adataihoz való hozzáférést a felhasználók számára, illetve támogatja az egykapus elektronikus közműegyeztetési folyamatot • e-közműt üzemeltető szervezet: az érintettségi adatok gyűjtésével, a megkapott szakági adatok szolgáltatásával, valamint az e-közmű üzemeltetésével, fenntartásával és fejlesztésével megbízott szerv – Lechner Tudásközpont
E-KÖZMŰ 1. Rendelet szabályozásai • 3. § Az e-közmű feladata információ szolgáltatása • a) helyrajzi szám alapján egy adott földrészlet közművezetékkel való ellátottságáról és • • • azok elhelyezkedéséről, b) a közművezeték tulajdonosáról, üzemeltetőjéről és szolgáltatói engedélyeséről, továbbá azok elérhetőségéről, c) tájékoztatási szinten az állami adóhatóság részére, adóbevallást követő utólagos ellenőrzési tevékenységéhez, d) a közműegyeztetési folyamatban résztvevők számára a tervezési területen lévő közművezetékek és műtárgyaik vagy a hozzájuk tartozó berendezések térbeli elhelyezkedéséről és műszaki adatairól. • 4. § (1) Az e-közmű üzemeltetéséért, fenntartásáért és fejlesztésért az építésügyért felelős miniszter (a továbbiakban: miniszter) felelős. • közművezeték-üzemeltető köteles digitális nyilvántartást felállítani (ha nincs még), • közművezeték-üzemeltető e-közmű felé történő adatszolgál-tatásának szabályozása, • csak szakképzett geodéta mérheti be a közművezetékeket, • WMS szolgáltatás 1: 500 -1: 10. 000 közötti méretarányban.
E-KÖZMŰ 2. Rendelet szabályozásai • Adatszolgáltatási szintek: 1. Tájékoztatási szint (ügyfélkapus azonosítás után) M=1: 10 000 2. Kivitelezési szint* M=1: 2000 3. Tervezési szint* (regisztrált jogosultsággal rendelkező tervezők) közműegyeztetést használhatja M=1: 500 *: rendszerhasználati díjat kell fizetni 5. melléklet: A közművek geodéziai bemérésének és a szakági nyilvántartások digitális átalakításának műszaki előírásai: síkrajz R 1 R 2 R 3 R 4 Pontossági kategória I. III. 7 10 25 10 15 30 20 25 40 IV. - mag. R 1 R 2 R 3 Pontossági kategória I. III. 1 2 5 3 6 10 5 10 20 IV. -
E-KÖZMŰ 3. Nyíltárkos bemérés 1 2 3 4 5 6 7 A) geodéziai dokumentációk mérési jegyzet, jegyzőkönyv (analóg vagy digitális formában) bemérési nyilatkozat (papír) bemérési jegyzőkönyv (analóg) bemérési jegyzőkönyv (digitális) vektoros digitális állomány (EOV) műszaki leírás B) építtető C) e-közmű adatszolgáltató tervtára 1 pld. 1 pld. Analóg adathordozón lévő szakági dokumentumok digitális átalakítása • • • Eredetre vonatkozó információ kötelező attribútum adat Új digitális nyilvántartást csak e-közmű-konformon lehetséges Nem előírt módon dokumentált vezetékeket utólagos módon be kell mérni (vezetékkutatás)
Közműnyilvántartás alapvető munkarészei Szakági térinformatikai rendszer Lechner tudásközpont E-KÖZMŰ adatbázis Meglévő hálózatok felmérése Nyílt árkos geodéziai felmérések 24/2013. (VIII. 29. ) Korm. rendelet az egységes elektronikus közműnyilvántartásról alapján
E-KÖZMŰ áttekintő nézet
E-KÖZMŰ kereső nézet 1
E-KÖZMŰ kereső nézet 2
Közműnyilvántartás szervezetei és az adatáramlás a 324/2013 Kormányrendelet E Közműrendelet szerint Geodéziai szakcég Kormányhivatal Közmű szolgáltatók Lechner tudásközpont Civil ügyfelek: • Beruházók, • Kivitelezők Főépítész, jegyző (Polgármesteri Hivatal) Állami szervek
E-Közmű és a mai valóság Ipar, mezőgazdaság, turizmus, kereskedelem, közlekedés, szolgáltatóipar, . . . E-KÖZMŰ rendszer Közmű cégek GIS rendszere Közmű bemérések Alaptérkép: műszaki internetes alaptérkép címkereső + ingatlannyilvántartási térkép

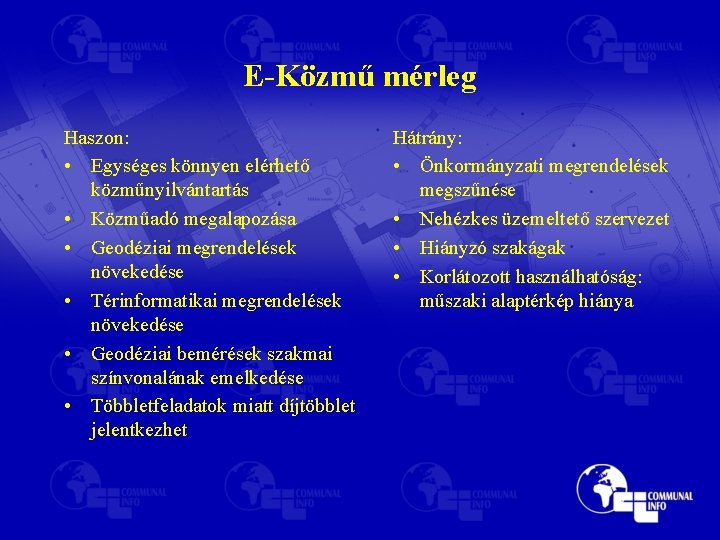

E-Közmű mérleg Haszon: • Egységes könnyen elérhető közműnyilvántartás • Közműadó megalapozása • Geodéziai megrendelések növekedése • Térinformatikai megrendelések növekedése • Geodéziai bemérések szakmai színvonalának emelkedése • Többletfeladatok miatt díjtöbblet jelentkezhet Hátrány: • Önkormányzati megrendelések megszűnése • Nehézkes üzemeltető szervezet • Hiányzó szakágak • Korlátozott használhatóság: műszaki alaptérkép hiánya
Mit mutat a térkép?
A magyar földmérés és az alaptérkép probléma
Állítsuk talpára a rendszert! Nemzetgazdaság E- Közmű rendszer Szakági GIS Közmű alaptérkép – műszaki alaptérkép Földmérési alaptérkép – ingatlan-nyilvántartási térkép
KOMUNÁLINFÓ Zrt. • Budapest közműnyilvántartó cége a kezdetektől (Kartográfiai Vállalat Közműosztály 1973) • Főbb üzletágaink: – Közműnyilvántartás, – Szakági közművek nyíltárkos és utólagos felmérései, vezetékjogi munkarészek készítése, tervezési térképek felmérése, – Budapest közműalaptérképnek szolgáltatója, – Szakági térinformatika, – Katonai térinformatika, – OKTM projektek, – Iparterületek 3 D felmérése, közművek felderítésével és felmérésével.
Közműfelmérés – nyilvántartás Budapesten • 3/1979 Utasítás: korszerű szabályozás a grafikus térképek idejében • Közműalaptérkép • Szakági helyszínrajzok • Közműtérképek készülnek • Digitális nyilvántartások
INTELLIGENS TÉRKÉP • Széleskörű felhasználói réteg megcélzása • egyszerű használat • gazdaságos megoldás • Műszaki térkép igényessége maradjon meg: • geodéziai pontosság • egy térképben több térkép – méretarányfüggő ábrázolás • pontos, hatékony cím keresés • KOMUNÁLINFÓ Zrt. – TEKIRÉ Kft. együttműködése
Kezelő felület • Az IT térképünket az i. EXPLORER 1. 3 illetve 1. 3/pro verziójú szoftver működteti Microsoft Windows operációs rendszer alatt. – Saját fejlesztésű térképkezelő szoftver – Biztonságos adattárolás, megjelenítés – Ingyenes program, az adatért kell fizetni, hiszen az a valódi érték – Hardware függő licencelés
Funkcionalitás • Méretarányfüggő megjelenítés • Postai címre keresés • Műszaki adatlekérdezések – – koordináta távolság terület szelvényszám • Nyomtatás • …. .
Speciális térképek, alkalmazások 1. Közmű Panoráma Rendszer (KPR)
KOMUNÁLINFÓ Zrt. 25 éve a geodéziai és térinformatikai piacon! Köszönöm a figyelmet!
