A hlzati kapcsolat fajti Topolgia A szmtgp hlzatokban
![A hálózati kapcsolat fajtái Topológia A hálózati kapcsolat fajtái Topológia](https://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-1.jpg)
A hálózati kapcsolat fajtái Topológia
![A számítógép hálózatokban számítógépeket – más néven hosztokat (host) – kapcsolunk össze. Egy hálózaton A számítógép hálózatokban számítógépeket – más néven hosztokat (host) – kapcsolunk össze. Egy hálózaton](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-2.jpg)

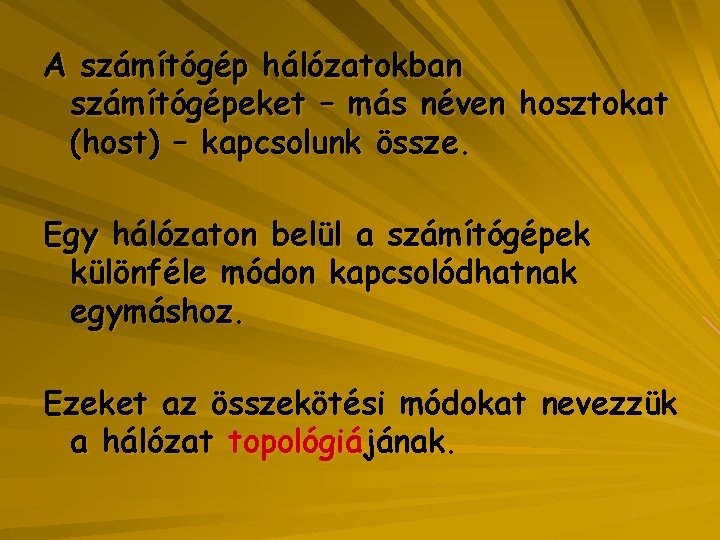

A számítógép hálózatokban számítógépeket – más néven hosztokat (host) – kapcsolunk össze. Egy hálózaton belül a számítógépek különféle módon kapcsolódhatnak egymáshoz. Ezeket az összekötési módokat nevezzük a hálózat topológiájának.
![Hálózati kapcsolat-típusok: Pont-pont kapcsolatú hálózat Üzenetszórásos kapcsolat Hálózati kapcsolat-típusok: Pont-pont kapcsolatú hálózat Üzenetszórásos kapcsolat](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-3.jpg)

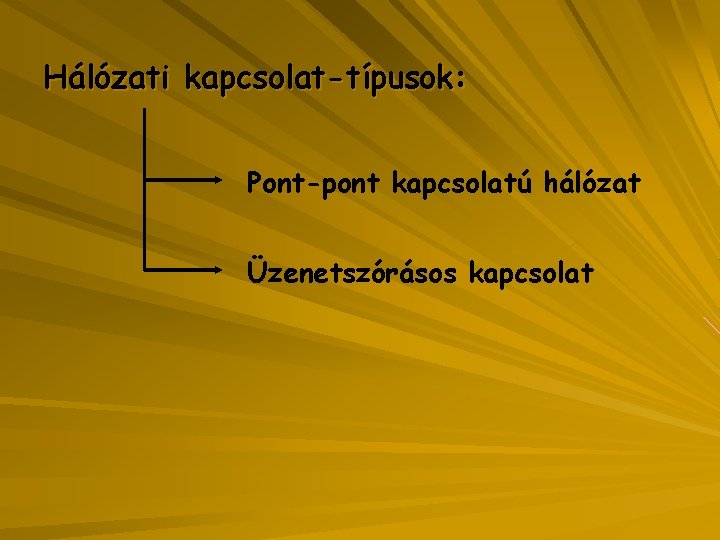

Hálózati kapcsolat-típusok: Pont-pont kapcsolatú hálózat Üzenetszórásos kapcsolat
![Topológiák - sín (busz) gyűrű csillag fa teljes szabálytalan Topológiák - sín (busz) gyűrű csillag fa teljes szabálytalan](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-4.jpg)

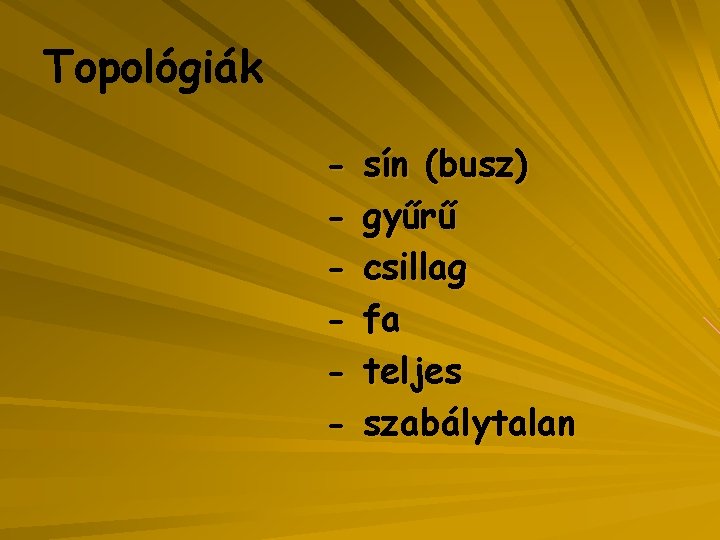

Topológiák - sín (busz) gyűrű csillag fa teljes szabálytalan
![1. A sín (busz) topológia - a csatornán áthaladó jelet minden eszköz érzékeli - 1. A sín (busz) topológia - a csatornán áthaladó jelet minden eszköz érzékeli -](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-5.jpg)

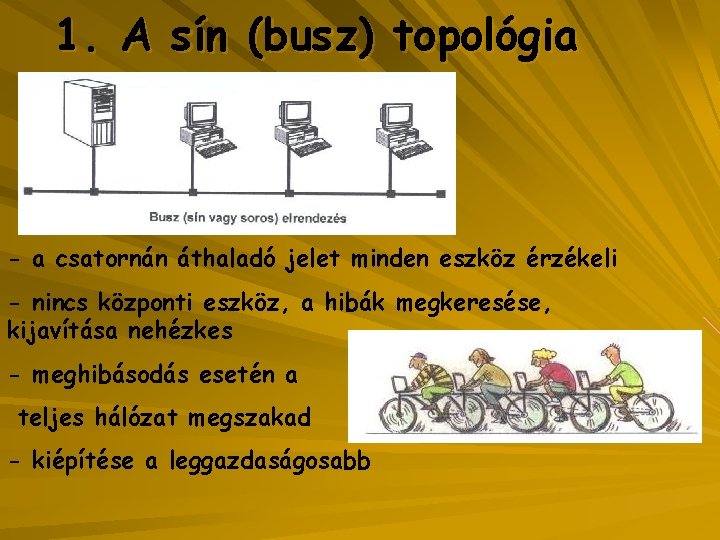

1. A sín (busz) topológia - a csatornán áthaladó jelet minden eszköz érzékeli - nincs központi eszköz, a hibák megkeresése, kijavítása nehézkes - meghibásodás esetén a teljes hálózat megszakad - kiépítése a leggazdaságosabb
![2. A gyűrű topológia -a két végpont össze van kötve -a jeleket mindegyik eszköz 2. A gyűrű topológia -a két végpont össze van kötve -a jeleket mindegyik eszköz](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-6.jpg)

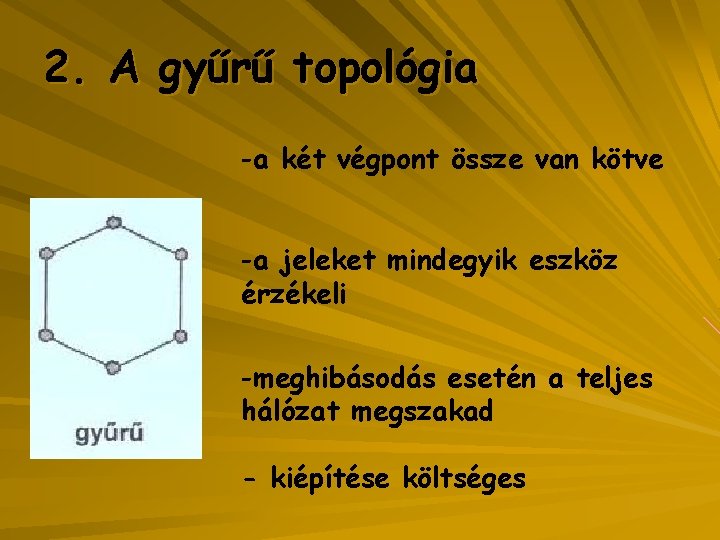

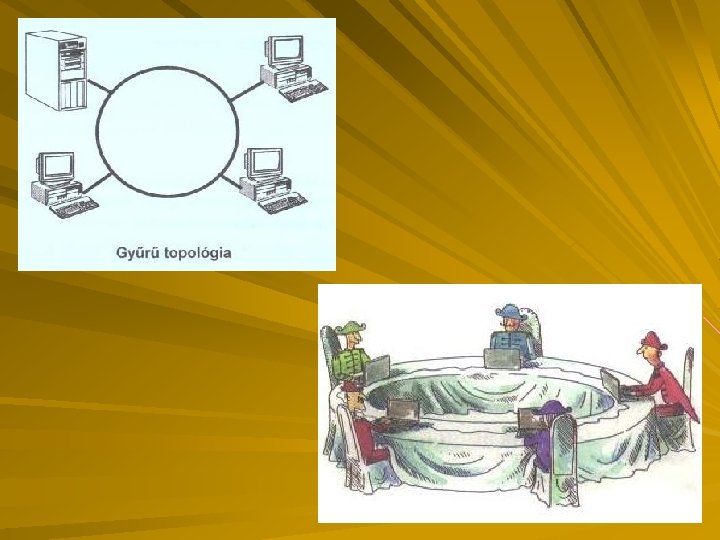

2. A gyűrű topológia -a két végpont össze van kötve -a jeleket mindegyik eszköz érzékeli -meghibásodás esetén a teljes hálózat megszakad - kiépítése költséges
![](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-7.jpg)
![3. A csillag topológia - a gépek egyénileg kapcsolódnak egy központi egységhez (HUB/Switch) - 3. A csillag topológia - a gépek egyénileg kapcsolódnak egy központi egységhez (HUB/Switch) -](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-8.jpg)

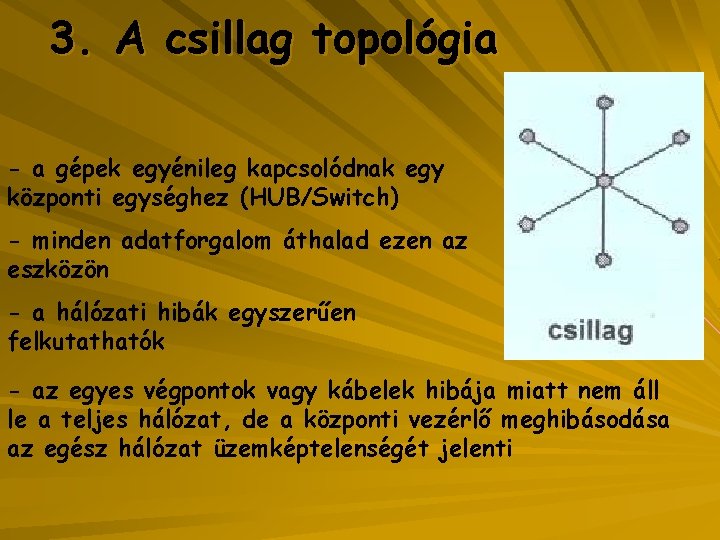

3. A csillag topológia - a gépek egyénileg kapcsolódnak egy központi egységhez (HUB/Switch) - minden adatforgalom áthalad ezen az eszközön - a hálózati hibák egyszerűen felkutathatók - az egyes végpontok vagy kábelek hibája miatt nem áll le a teljes hálózat, de a központi vezérlő meghibásodása az egész hálózat üzemképtelenségét jelenti
![HUB- a kapott üzenetet a teljes hálózaton szétosztja SWITCH - a kapott üzenetet csak HUB- a kapott üzenetet a teljes hálózaton szétosztja SWITCH - a kapott üzenetet csak](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-9.jpg)

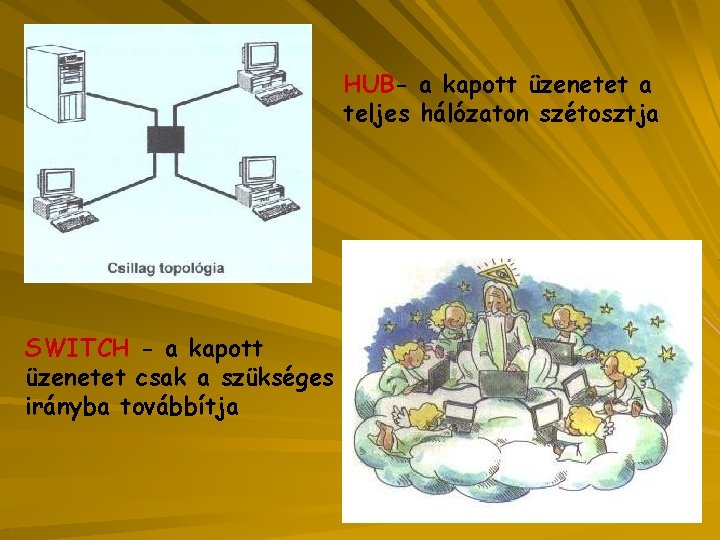

HUB- a kapott üzenetet a teljes hálózaton szétosztja SWITCH - a kapott üzenetet csak a szükséges irányba továbbítja
![4. A fa topológia - a busz topológiához hasonló - több csomópontból álló ágakat 4. A fa topológia - a busz topológiához hasonló - több csomópontból álló ágakat](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-10.jpg)

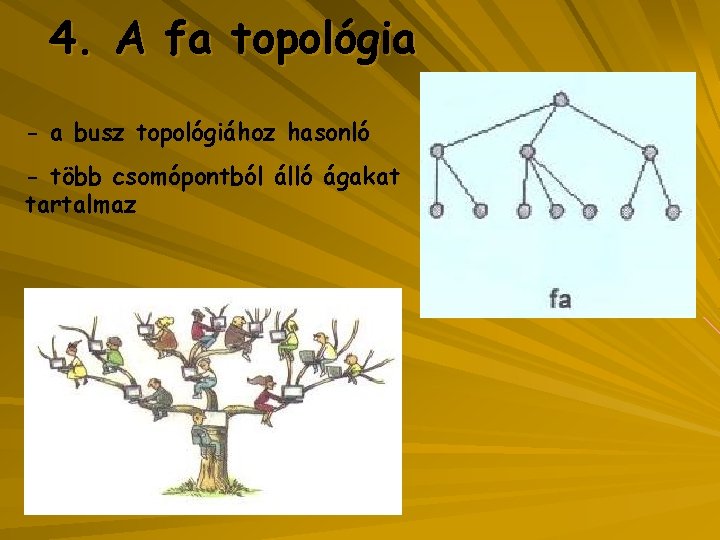

4. A fa topológia - a busz topológiához hasonló - több csomópontból álló ágakat tartalmaz
![5. A teljes topológia - minden eszközhöz csatlakozik - legbiztonságosabb elrendezés - nagy kiterjedésű 5. A teljes topológia - minden eszközhöz csatlakozik - legbiztonságosabb elrendezés - nagy kiterjedésű](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-11.jpg)

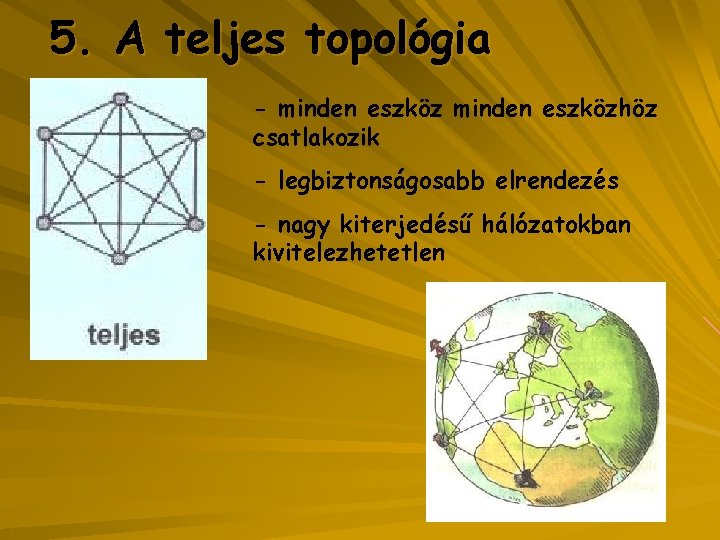

5. A teljes topológia - minden eszközhöz csatlakozik - legbiztonságosabb elrendezés - nagy kiterjedésű hálózatokban kivitelezhetetlen
![6. A szabálytalan topológia 6. A szabálytalan topológia](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-12.jpg)

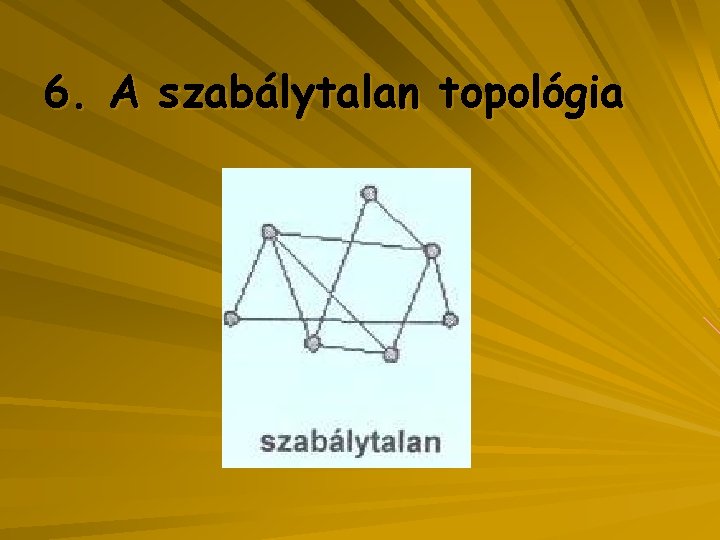

6. A szabálytalan topológia
![Az említett technológiák keverékeként létrejött hálózatot nevezik vegyes topológiájú hálózatnak. Az említett technológiák keverékeként létrejött hálózatot nevezik vegyes topológiájú hálózatnak.](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-13.jpg)

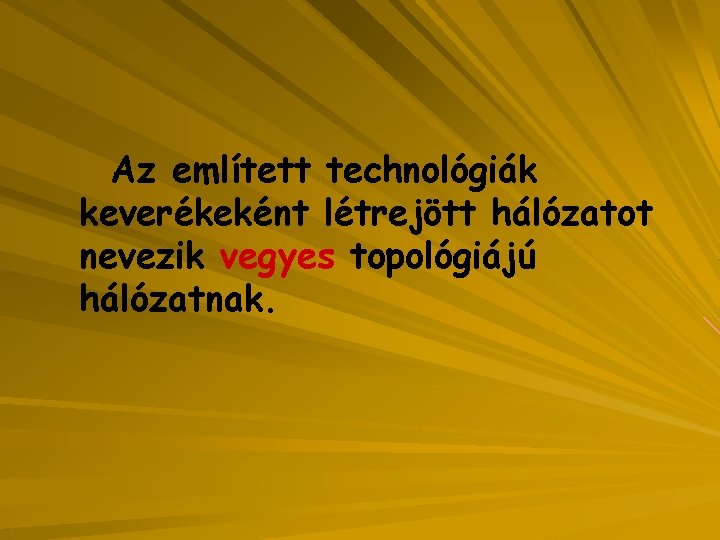

Az említett technológiák keverékeként létrejött hálózatot nevezik vegyes topológiájú hálózatnak.
![A hálózat logikai felépítése -2 modell: - szerver-kliens - egyenrangú Szerver-kliens hálózatok: Szerver: - A hálózat logikai felépítése -2 modell: - szerver-kliens - egyenrangú Szerver-kliens hálózatok: Szerver: -](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-14.jpg)

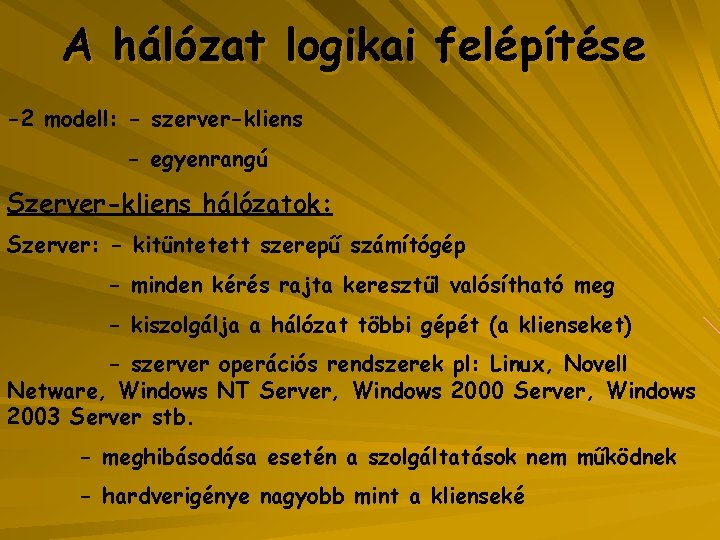

A hálózat logikai felépítése -2 modell: - szerver-kliens - egyenrangú Szerver-kliens hálózatok: Szerver: - kitüntetett szerepű számítógép - minden kérés rajta keresztül valósítható meg - kiszolgálja a hálózat többi gépét (a klienseket) - szerver operációs rendszerek pl: Linux, Novell Netware, Windows NT Server, Windows 2000 Server, Windows 2003 Server stb. - meghibásodása esetén a szolgáltatások nem működnek - hardverigénye nagyobb mint a klienseké
![Egyenrangú hálózatok: - nincs kitüntetett szerepű számítógép a hálózaton - korlátozott számú gépek esetében Egyenrangú hálózatok: - nincs kitüntetett szerepű számítógép a hálózaton - korlátozott számú gépek esetében](http://slidetodoc.com/presentation_image_h2/ca341ba9245f985c6a4a5f7870f8ed22/image-15.jpg)

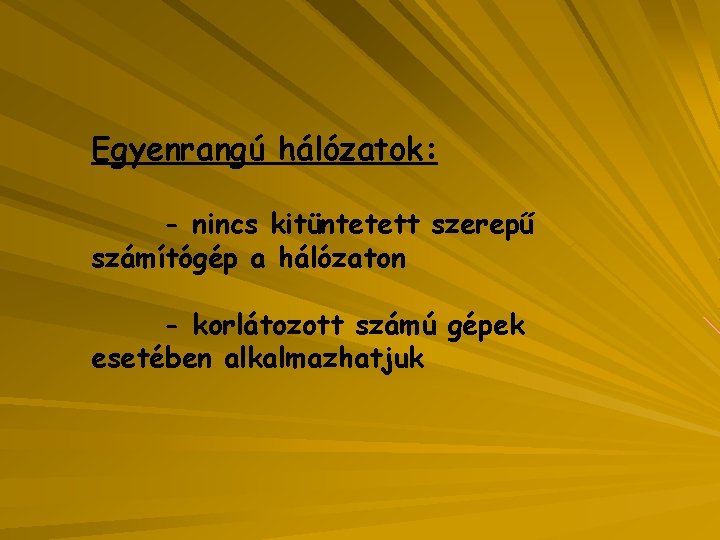

Egyenrangú hálózatok: - nincs kitüntetett szerepű számítógép a hálózaton - korlátozott számú gépek esetében alkalmazhatjuk
