A Hálózat

Fogalma: ØA gyors adatátvitel, ill. a nagyobb teljesítmény elérése érdekében a számítógépeket egy közös kommunkiációs rendszerben kapcsolják össze. ØAz összekapcsolt gépeket munkaállomásoknak (usereknek) nevezik. Ezeket a hálózatba kötött számítógépeket, egy speciális ún. hálózati operációs rendszer működteti. ØA számítógép-hálózat számítógépei a rendszerben egymással adatokat, információkat cserélhetnek, ill. "erőforrásaikat megosztva" használhatják. Ilyen erőforrások lehetnek a winchesterek, nyomtatók, programok, de lehetnek könytárak és azok állományai is ØA megosztás pedig annyit tesz, hogy az adott munkaállomás tulajdonosa, hozzáférési jogosultságot ad a saját gépének winchesterén lévő, általa kiválasztott és megjelölt könyvtárába való betekintésre ØAz információcserét ún. hálózati vezérlőkártyák és adatkábel rendszer biztosítja ØA számítógép-hálózatok mivel több számítógépből állnak, sok esetben igen nehéz és költséges azonos típusú és konfigurációjú számítógépből felépíteni. Több géptípus egyenes következménye a kompatibilitási probléma Ezért a hálózat tervezésekor ezt mindenkor figyelembe kell venni, a megfelelő szabványok és protokollok használatának alkalmazásával.

Előnyei: ØKözös erőforrás-használat : A hálózati összeköttetés révén a gépek a hálózat egy másik gépének bármely erőforrását használhatják, mely elsősorban a szerveren lévő eszközökre vonatkozik. Ez irányulhat az egyes gépek, illetve a szerver(ek) háttértárolójára, továbbá a rendszer bármely munka-állomásához illesztett nyomtató használatára. ØOsztott háttértár használat : Az egyes userek, munkaállomások háttértárolóján lévő könyvtára(ka)t, alkönyvtárakat kijelölhetjük megoszthatjuk - közös használatra. A megosztást a user tulajdonosa végezheti, sőt azt is meghatározhatja, hogy a melyik user, milyen jogokkal veheti igénybe a megosztott erőforrást. Még arra is lehetőség van, hogy a megosztott erőforrás fizikai helye rejtve maradjon, hiszen egy ún. megosztási névvel hivatkozunk az adott erőforrásra. ØGyors adatátvitel : Az adatátvitel gyakorlatilag a floppy lemezen történő adattovábbítással kezdődött. Ehhez képest a hálózati adatforgalom rendkívül nagy lépés előre, hiszen a műveleti sebességek összehasonlíthatatlanul gyorsabbak a hálózaton.

ØNincs szükség önálló háttértárolóra : Mivel az egyébként önálló működésre képes gépeket egy központi gép irányítja (szerver), ezért a központi gép háttértárolóit a rendszer bármelyik munkaállomása használhatja. Ha ez így van akkor a userekbe nem szükséges háttértárolót építeni. De akkor hogyan tud működni az adott munkaállomás? Úgy, hogy ennél a gépnél a rendszer filek betöltéséről egy ún. BOOT-EPROM gondoskodik. ØNagyobb teljesítmény: Az önállóan működő számítógépek összekötésével, azok egy közös rendszert alkotnak, így a rendelkezésre álló erőforrások összeadódnak, vagyis a teljes hálózat egyes gépein megosztott, hozzáférhetővé tett erőforrásainak összessége. ØTöbbfelhasználós adatbázis használat: A számítógép hálózatok alkalmazásával lehetőség van bonyolult, több gépre telepített adatbázisok, egyidőben, különböző munkaállomásokról történő használatára.

Csoportosítás kiterjedés szerint: ØHelyi hálózatok (LAN - Local Area Network): Olyan rendszerek, amelyekben a számítógépek fizikailag viszonylag egymáshoz közel helyezkednek el, például egy épületen belül. Ezek a hálózatok kapcsolódhatnak más hálózatokhoz, így rákapcsolódhatnak a nagyterületű halózatokra is. ØNagyterületi hálózatok (WAN - Wide Area Network): Ezek olyan rendszerek, melyeknek egyes szegmensei (elemei) földrajzilag is távol lehetnek egymástól. Ebben az esetben a kapcsolattartás más speciális módszerekkel valósítható meg. ØGlobális hálózatok: ezek a rendszerek olyan világméretű hálózati rendszerek, melyek nagyszámú elemet tartalmaznak, eléggé heterogén felépítésűek, nagyon sok számítógépet, ill. részhálózatot foglalnak magukba. Pl: Internet.

Szerver-kliens típusú hálózat: Ølegelterjedtebb hálózat típus Øa szerver kitüntetett szereppel bír ØA szerver látja el a hálózati rendszerek vezérlését és felügyeletét, míg a munkaállomások (kliensek, userek) a szerverhez kapcsolódva, annak irányítása alatt képesek használni a hálózatot.

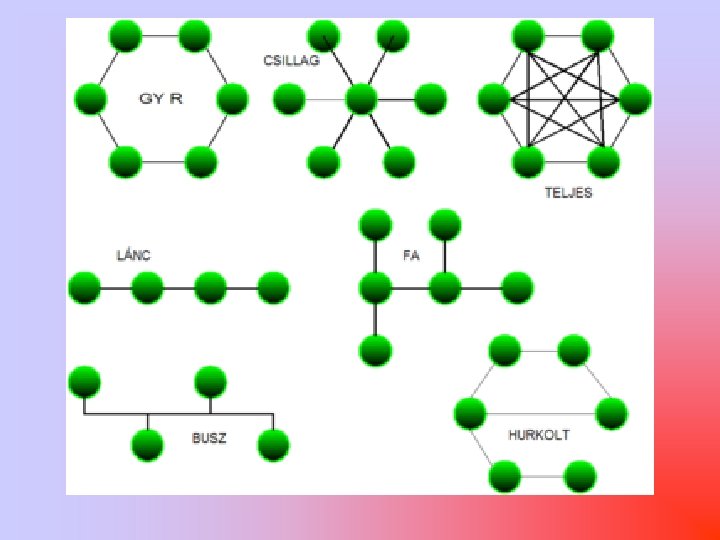

Felépítésük (topológiájuk) ØSín: A hálózatnak van egy gerince(Back. Bone - közös adatátviteli vonal), amihez az összes csomópont csatlakozik. A gerinc mindkét vége ellenállással van lezárva, a rendszer elemei sorba vannak fűzve egy kábelre. Minden csomópontnak egyedi címe van. Olcsó, kevés kábel kell hozzá. Hiba esetén az egész hálózat működésképtelen lesz. ØCsillag: A csomópontok egy közös elosztóba (hub) vannak bekötve. A csillag topológiánál ilyen elosztók gyűjtik össze egy-egy gépcsoport jeleit és továbbítják a központ felé. A csillag topológia előnye az, hogy egy új elosztó beépítésével újabb és újabb gépcsoportokat lehet a rendszerhez kapcsolni. Nem üzenetszórásos (ponttól-pontig). Szakadás esetén megbízhatóbb, sok kábel kell hozzá ezért drága. ØBusz: Sorba fűzött gépek alkotják a hálózatot. Gyakori a helyi hálózatokban, mivel olcsó akialakítása. Hátránya, hogy a kábel megbontása, azaz bármely gép kemelése a hálózatból a hálózat működésképtelenségét eredményezi.

ØGyűrűs : A csomópontokat közvetlenül egymáshoz csatlakoztattják, soros elrendezésben, így azok egy zárt hurkot alkotnak. Az üzenetek fogadása egy alkalmas csatoló eszköz segítségével történik. Előre történő huzalozása nehézkes, új csomópont hozzáadása, vagy elvétele megbonthatja a hálózatot. A biztonság kedvéért 2 kábellel is összeköthetik a gépeket. Az adatáramlásnak meghatározott iránya van. Amíg az adatot nem mentik le, addig a gyűrűben kering, tárolódik. Nagy a kockázat, az adatok sérülhetnek, elveszhetnek. Ezt elkerülendő a címzettnek mielőbb le kell menteni és nyugtázni, hogy ne keringjen a végtelenségig. ØVegyes (fa): A busz topológia fa topológiává egészíthető ki, amelyban a többszörös buszágak különböző pontokon kapcsolódnak össze, így alkotva egy fastruktúrát. Meghibásodás esetén csak a csomópont és a hozzátartozó gyökerek esnek ki. ØHierarchikus: Az előző formák vegyes alkalmazása.

Átviteli közegek: Økábel: Adatátvitelt biztosító közeg. Típusa a hálózat architektúrájától függ. Leggyakrabban a sodrott érpárú - UTP csatlakozójú -, vagy a koaxiális - BNC csatlakozójú - típusú kábelezést alkalmazzák. Figyelem ez a koax kábel nem azonos a TV készülékekhez használt koax kábellel. ØT elágazó: A koax kábelezésnél használt csatklakozó, melyet a soros topológiájú hálózatokban a hálózati kártyákra csatlakoztatva használunk. Ølezáró: A soros topológiájú hálózatokban a hálózat gerinvezetékének két végpontját kell lezárnunk ezzel az 50 ohmos elemmel. Øpatch panel: UTP -s hálózatok esetén alkalmazott segédtábla, amely a felhasználók gépei felöl bejövő kábelek rendezését végzi. Øpatch kábel: ún. sodrott érpárú, UTP csatlakozóval ellátott kábel, mely a fali csatlakozó és a számítógép hálózati csatolója (kártya) közötti összeköttetést biztosítja.

Øvezérlő egység: Ide tartoznak a hálózatotot vezérlő számítógépek (server) - több is lehet egy hálózatban. Øműködtető program: A hálózat működését, az őt működtető program, a határozati operációs rendszervezi, vezérli, ill. határozza meg. ØAzt hogy éppen mire van szükség az alkalmazott eszközökből a kiépített architecturától, kábelezéstől, a hálózat bonyolultságától függően kell megválasztani.
