A hegesztés előkészítése

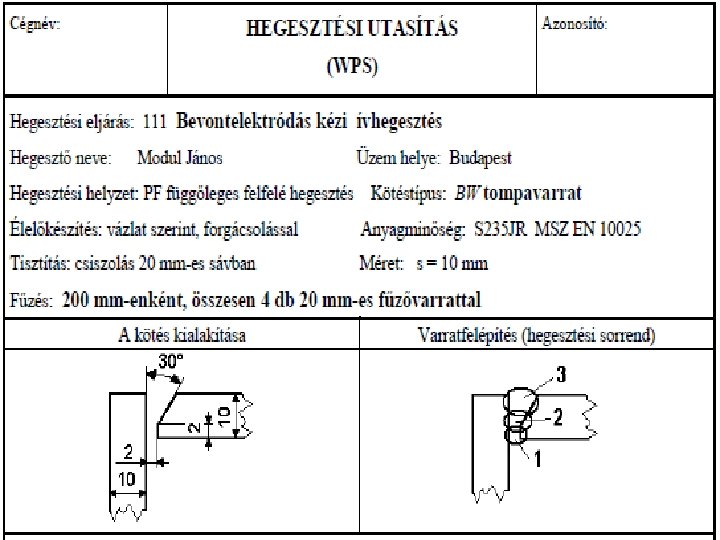

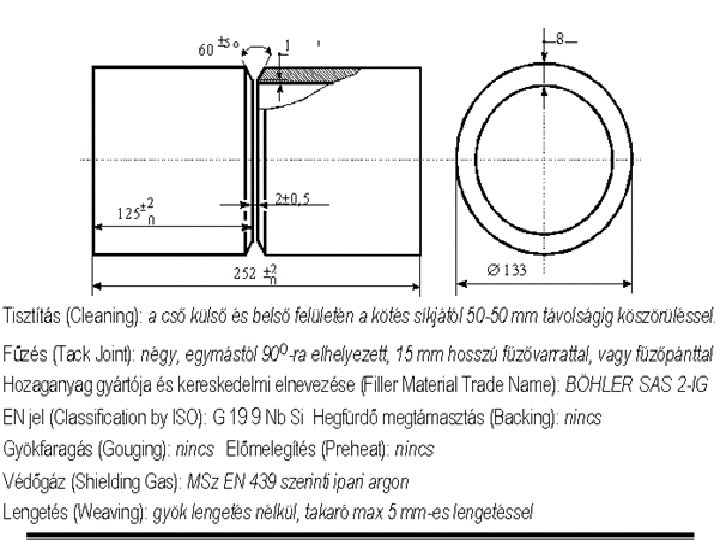

• • • • • Adatok és körülmények, amelyeket a WPS-ben szerepeltetni kell: - hegesztési utasítás száma - WPAR (jóváhagyási jegyzőkönyv) száma: - hegesztőeljárás megnevezése, - hozaganyag és előzetes kezelése, - alapanyag és/vagy alapanyagcsoport megnevezése, szabványszáma - hegesztési helyzet, - alapanyag vastagsága/falvastagsága, - nyersdarab (lemez, cső) átmérője, - kötéstípus, - varratfajta, varratszám - élelőkészítés és tisztítás módszere - illesztés, - hőbeviteli tartomány, - előmelegítés, közbenső hőmérséklet, utóhőkezelés, - hegesztési technika (ívelés nélkül v. íveléssel) - villamos paraméterek tartománya, - az alapanyagra vonatkozó adatok, - hegesztési műveletre vonatkozó adatok.

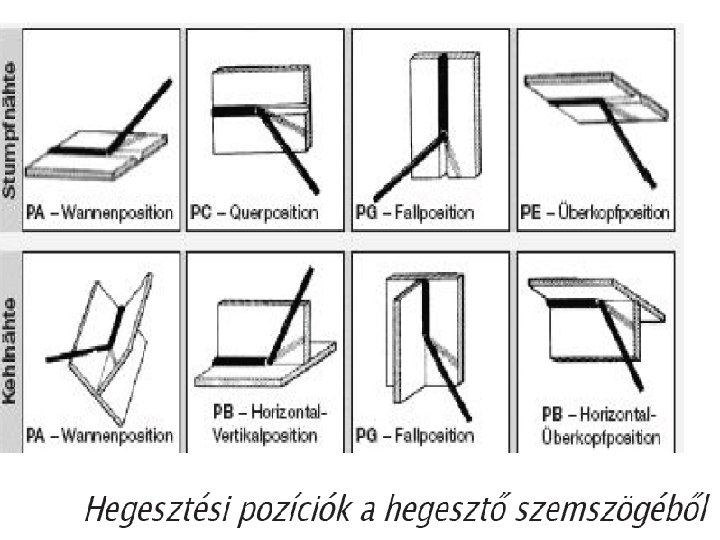

H-L 045 = 45 fokban rögzített tengelyű csövön alulról felfelé hegesztés J-L 045 = 45 fokban rögzített tengelyű csövön felülről lefelé hegesztés
Szerkezeti acélok hegesztése Ötvözetlen acélok A hegeszthetőség megítéléséhez bevezethető a „karbon egyenérték” fogalma: Kis karbontartalmú (CE%<0, 2%), minimális ötvöző tartalmú ferrit-perlites szerkezetű acélok általában feltétel nélkül hegeszthetők.
Szerkezeti acélok hegesztése Gyengén ötvözött acélok • Ha a karbontartalom, ill. az egyenértékű karbontartalom nagyobb (0, 25… 0, 45%), akkor előmelegített állapotban kell hegeszteni • Előmelegítési hőmérséklet: – C%<0, 35% – C%<0, 45% 150… 200 Co 250… 350 Co • Hegesztés után a munkadarabot lassan hagyják lehűlni
Szerkezeti acélok hegesztése Finomszemcsés acélok • A hegeszthetőség érdekében az acél karbon-tartalma C%<0, 2% és az ötvöző tartalom minimális • A nagy szilárdságot finomszemcsés szerkezettel érik el: mikroötvözés (Al, V, Nb, Ti, Zr, B) + speciális hengerlési technológia • A CE-hez rendelt előmelegítési hőmérséklet: – C%<0, 45% – C%<0, 6% <100 Co 100… 250 Co

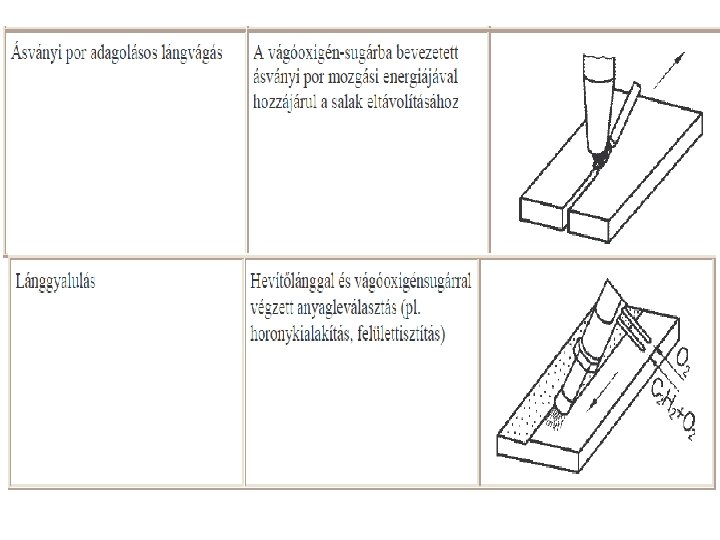

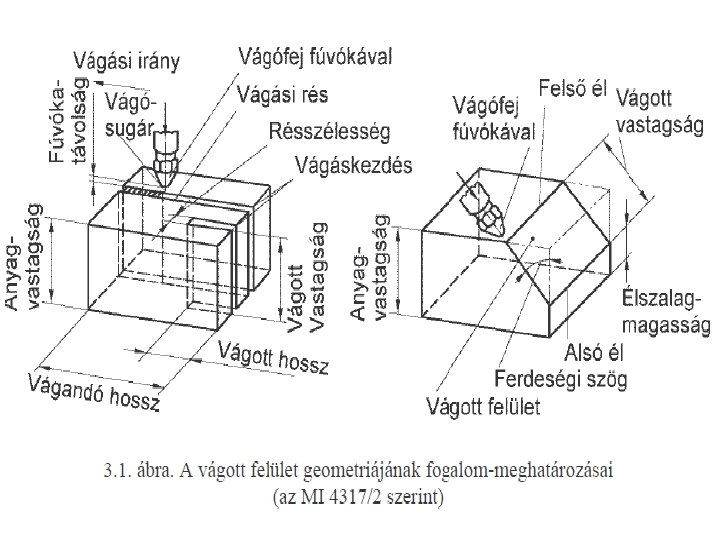

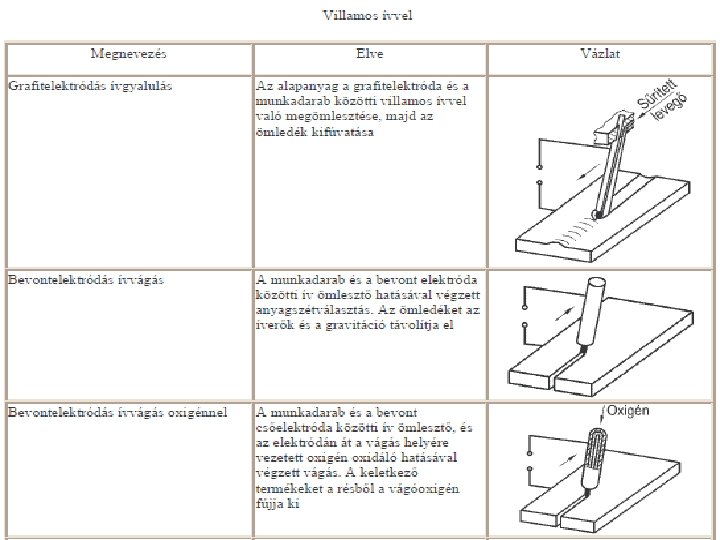

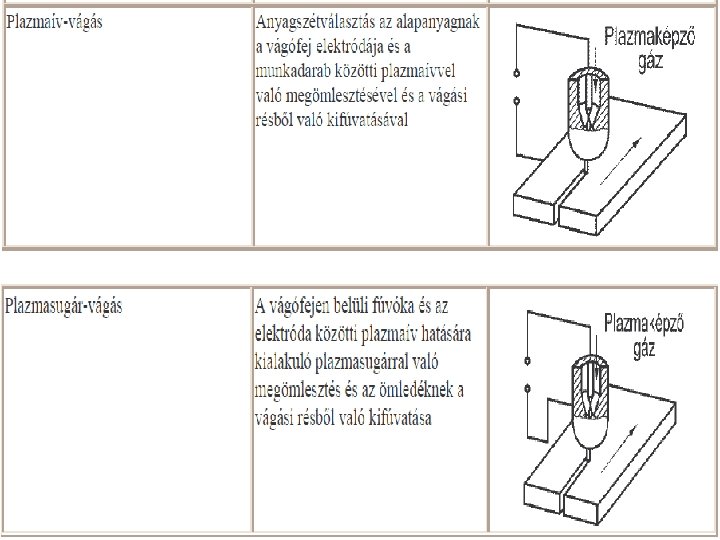

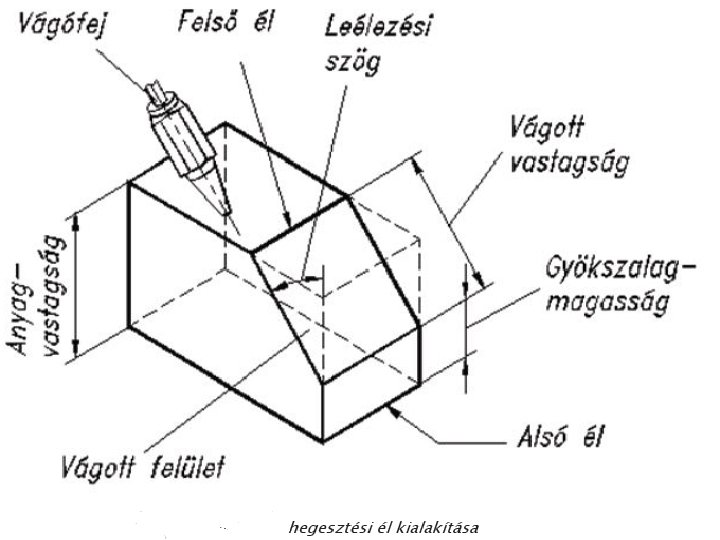

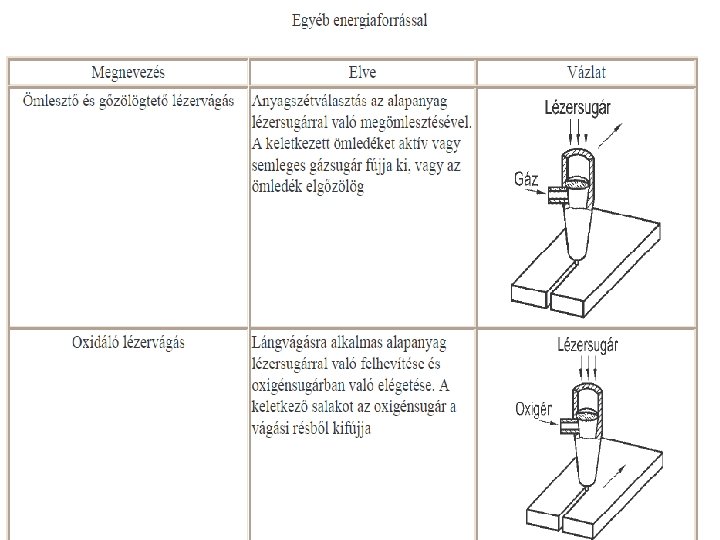

Vágási eljárások
0

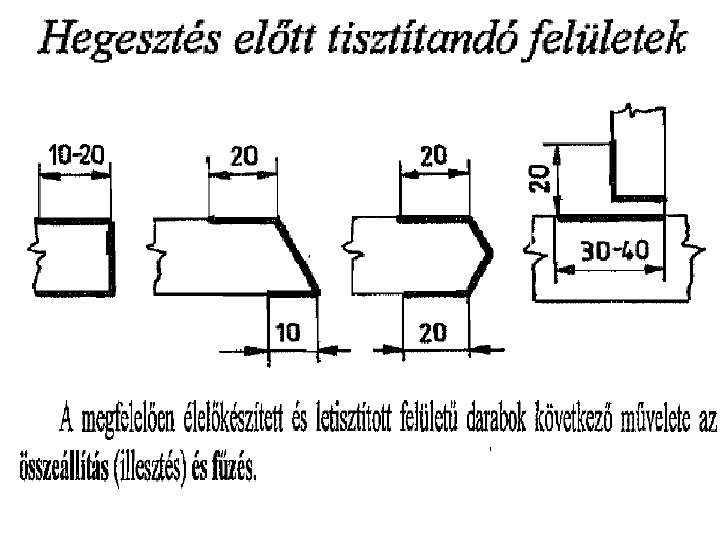

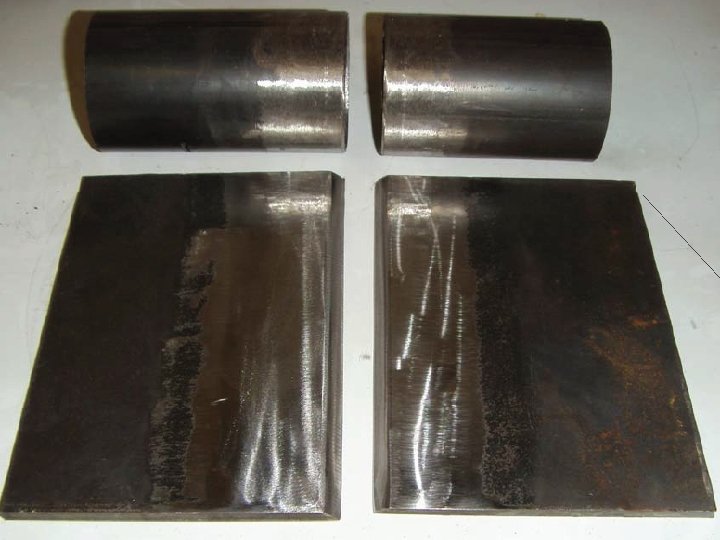

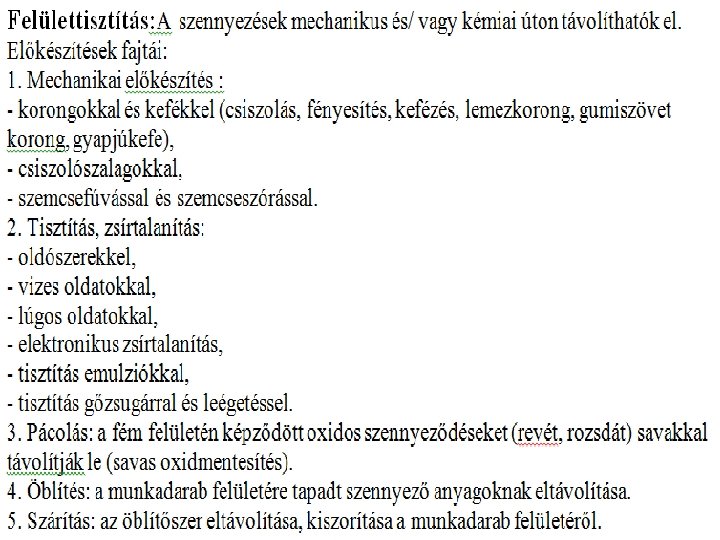

• - Kismértékű szennyeződést drótkeféléssel illetve csiszolással tudunk kezelni • - Jobban kötődő szennyeződéseket (pl. : zsír, festék, olaj) vegyileg oldószerrel (pl. ötvözetlen acéloknál: triklór-etilénes oldószer) lehet eltávolítani. • - Vastag festékréteget, nedvességet leégetéssel távolítanak el, a tűzvédelmi előírásoknak megfelelően. Az égésterméket, revét drótkefével lehet eltávolítani. • - Nagyüzemben hegesztett szerkezetek gyártásakor azokat átmeneti felületvédelemmel látják el. Ennek az un. műhelyalapozó festéknek a nagy előnye, hogy hegesztés előtt nem kell eltávolítani a felületről, ha a festék vastagságát előírás szerint betartják.

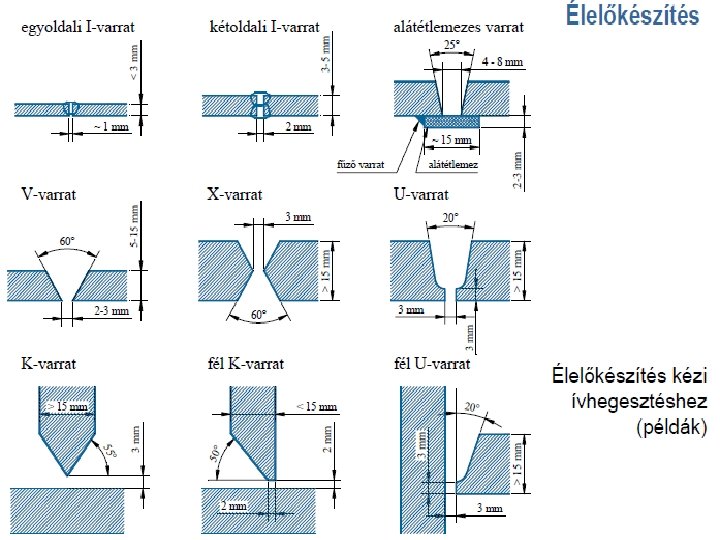

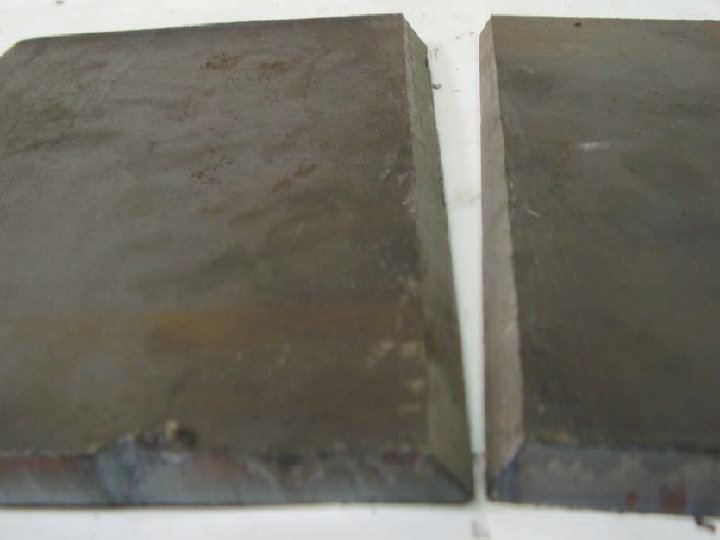

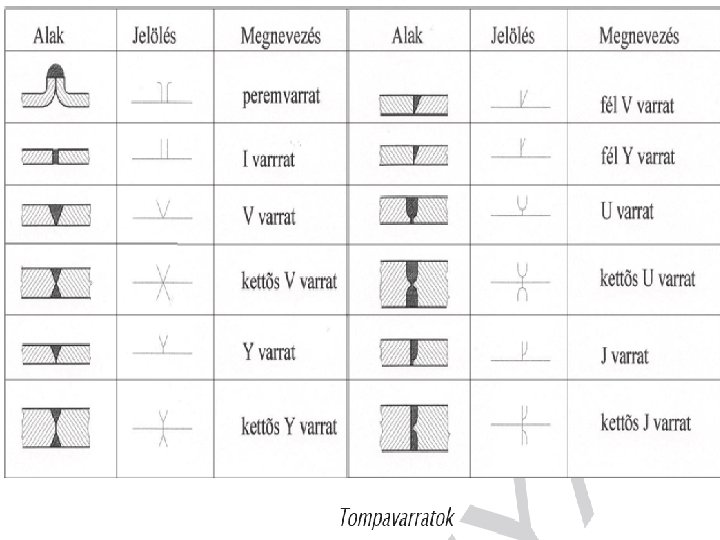

Hegesztési él, és illesztés acélok kézi ívhegesztéséhez

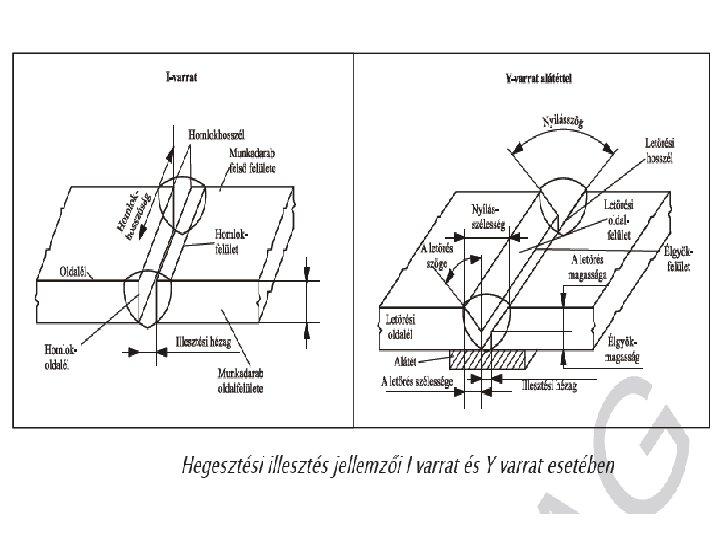

Hegesztési él, és illesztés acélok kézi ívhegesztéséhez

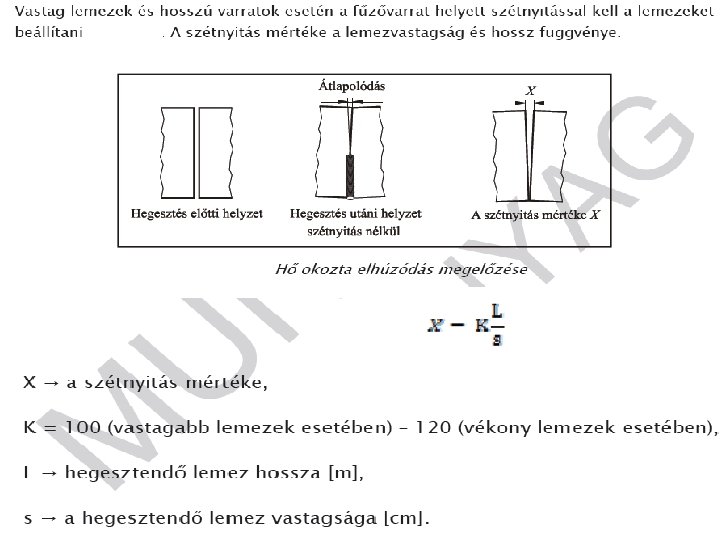

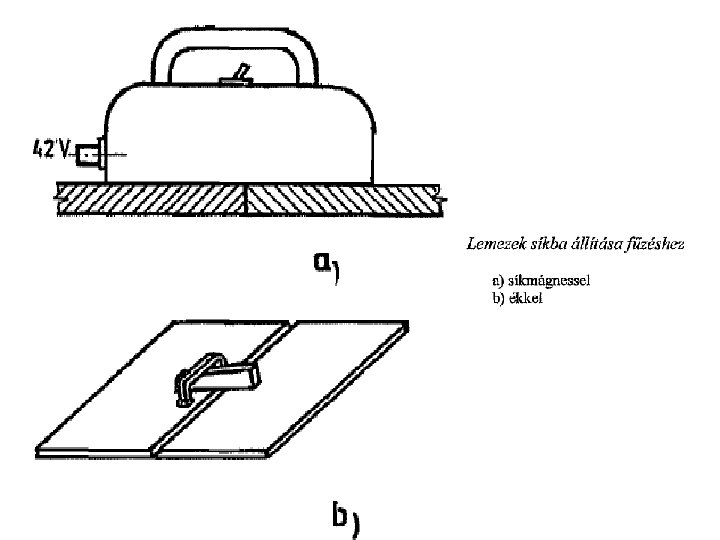

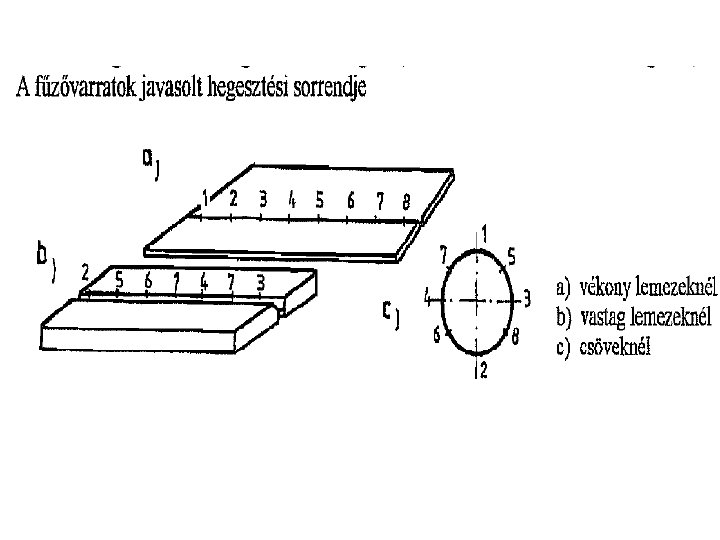

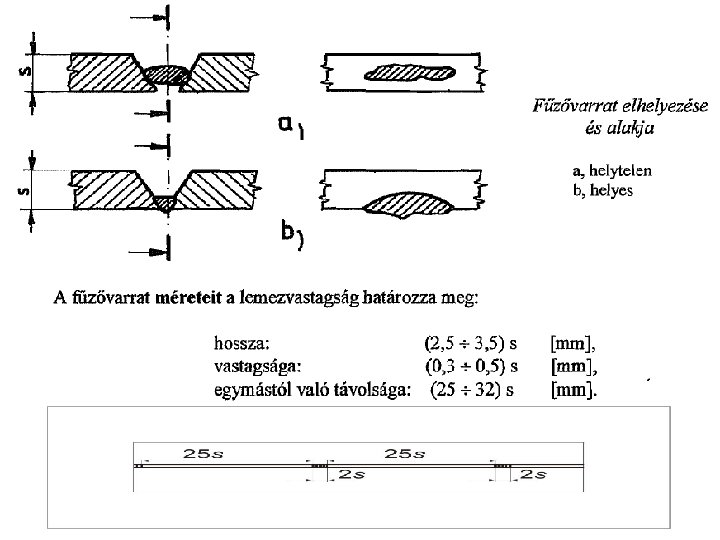

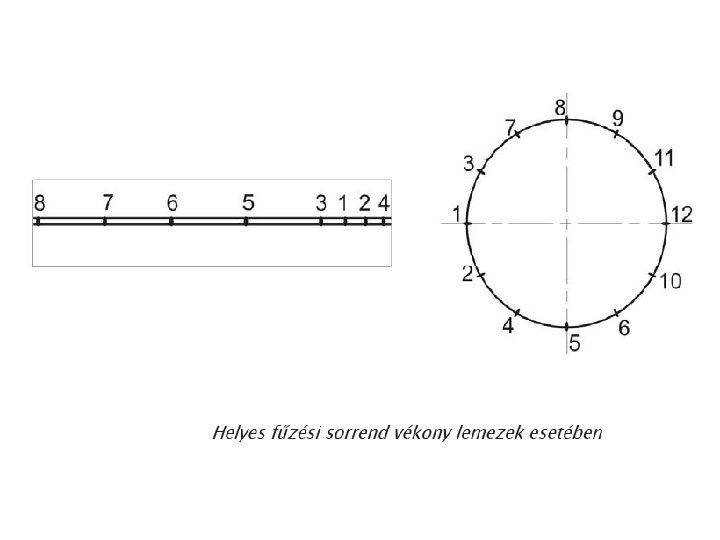

• A fűzés kivitelezésének néhány gyakorlati szabálya: • - a lemez mindkét végére kerüljön fűzővarrat, • - l m-nél rövidebb tompavarratoknál nem szükséges fűzővarratot alkalmazni • - az átlapolódás elkerülése céljából a lemezeket fűzéskor ék alakban ki kell nyitni, • - az elkészített fűzővarratok hibás alakját kiköszörüléssel javítani kell, • - a fűzéshez a hegesztésre előírt minőségű elektródát kell használni, • - ha a hegesztést előmelegítéssel kell végezni, akkor a fűzést is elő kell melegíteni

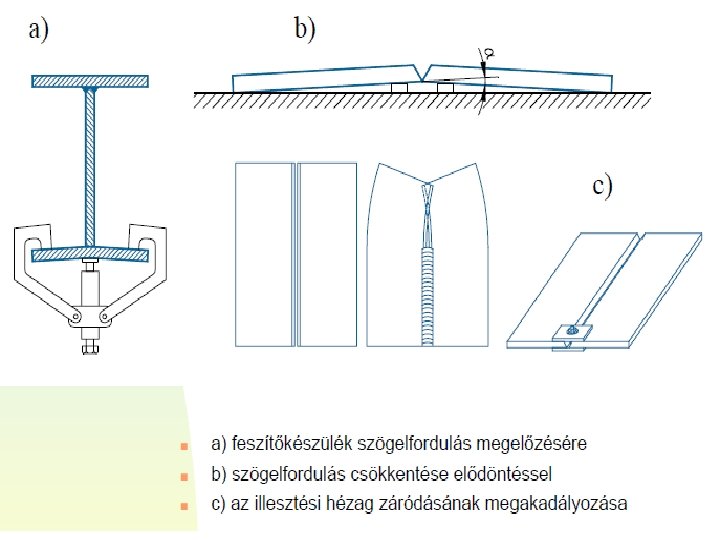

• 6 mm-nél vastagabb anyagok esetén számolni kell azzal, hogy a varrat hőhatása az anyagot elhúzza. Ezért a munkadarabokat ellentétes irányú szögeléssel kell összeilleszteni így a hőhatás miatti ellentétes irányú deformáció következtében a kívánt síkbeli szöghelyzet áll elő. Technológiai lehetőség még a feszítőkészülék alkalmazása és az illesztési hézag záródásának megakadályozása.
