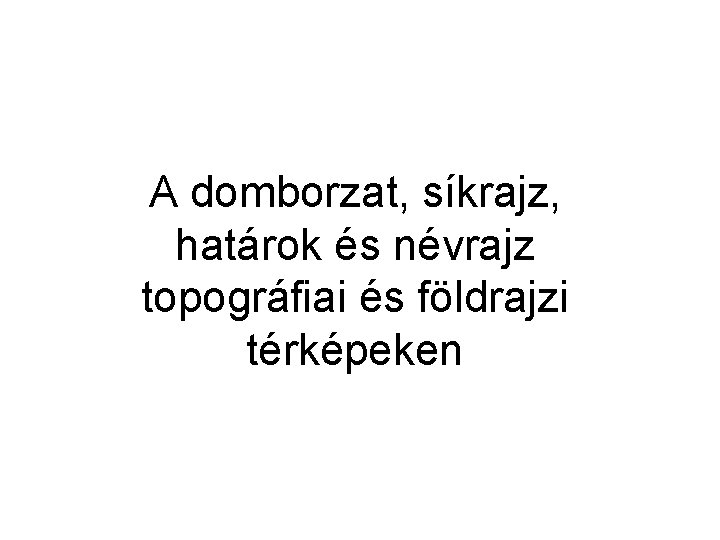

A domborzat, síkrajz, határok és névrajz topográfiai és földrajzi térképeken

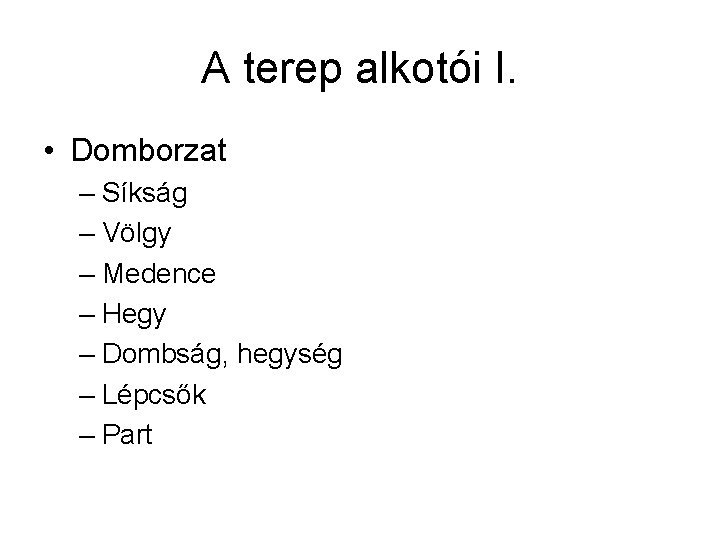

A terep alkotói I. • Domborzat – Síkság – Völgy – Medence – Hegy – Dombság, hegység – Lépcsők – Part

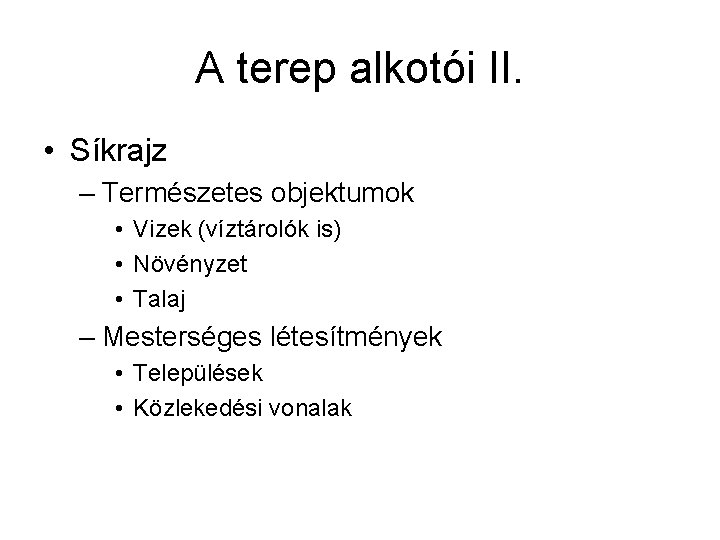

A terep alkotói II. • Síkrajz – Természetes objektumok • Vizek (víztárolók is) • Növényzet • Talaj – Mesterséges létesítmények • Települések • Közlekedési vonalak

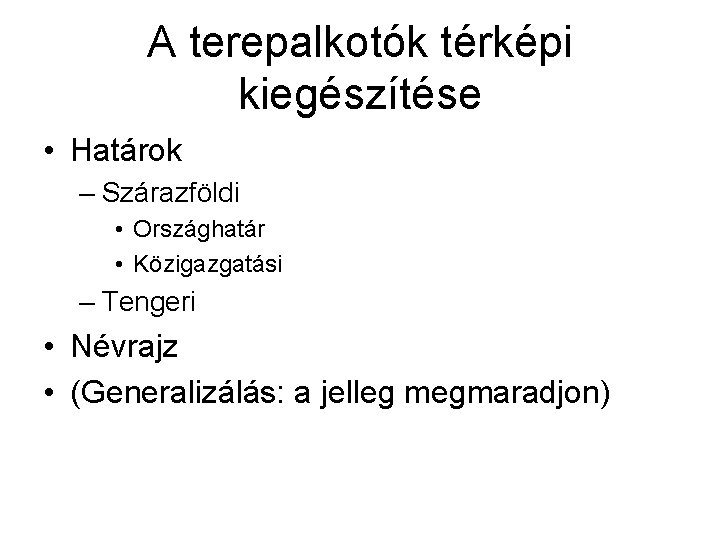

A terepalkotók térképi kiegészítése • Határok – Szárazföldi • Országhatár • Közigazgatási – Tengeri • Névrajz • (Generalizálás: a jelleg megmaradjon)

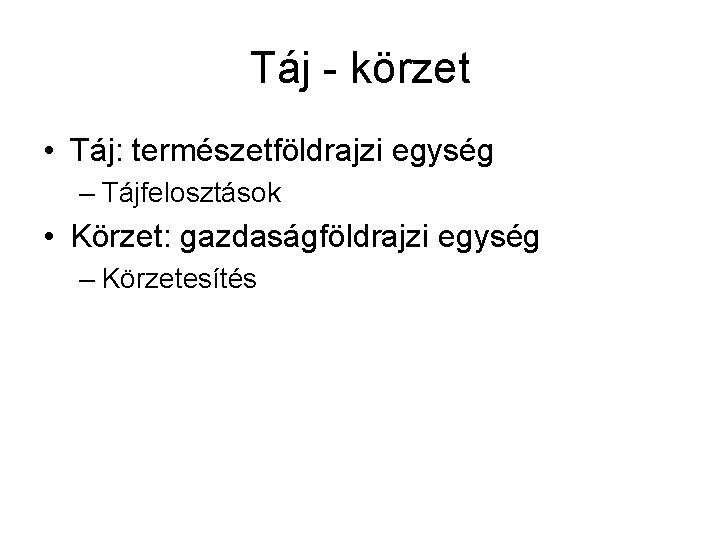

Táj - körzet • Táj: természetföldrajzi egység – Tájfelosztások • Körzet: gazdaságföldrajzi egység – Körzetesítés

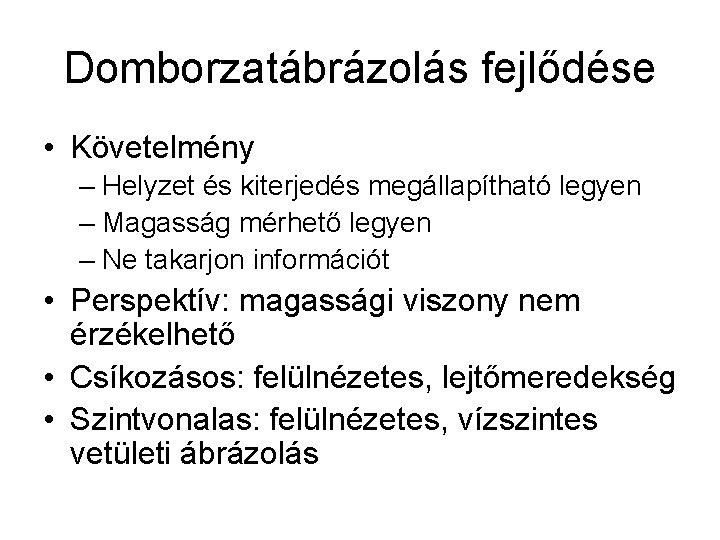

Domborzatábrázolás fejlődése • Követelmény – Helyzet és kiterjedés megállapítható legyen – Magasság mérhető legyen – Ne takarjon információt • Perspektív: magassági viszony nem érzékelhető • Csíkozásos: felülnézetes, lejtőmeredekség • Szintvonalas: felülnézetes, vízszintes vetületi ábrázolás

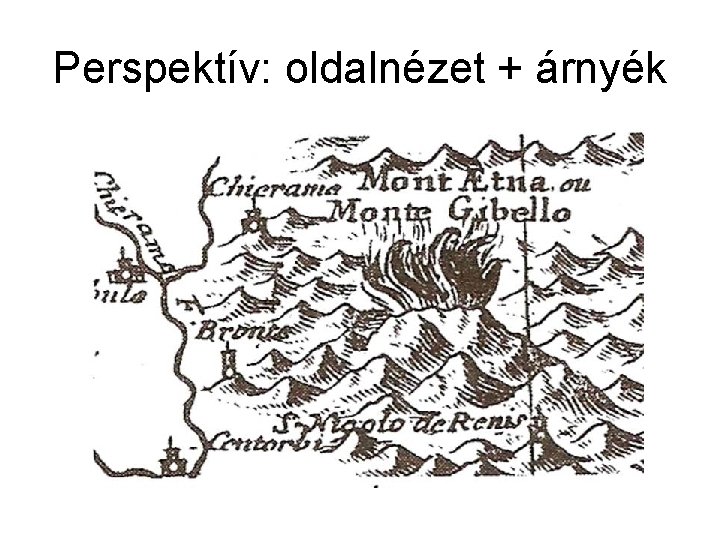

Perspektív: oldalnézet + árnyék

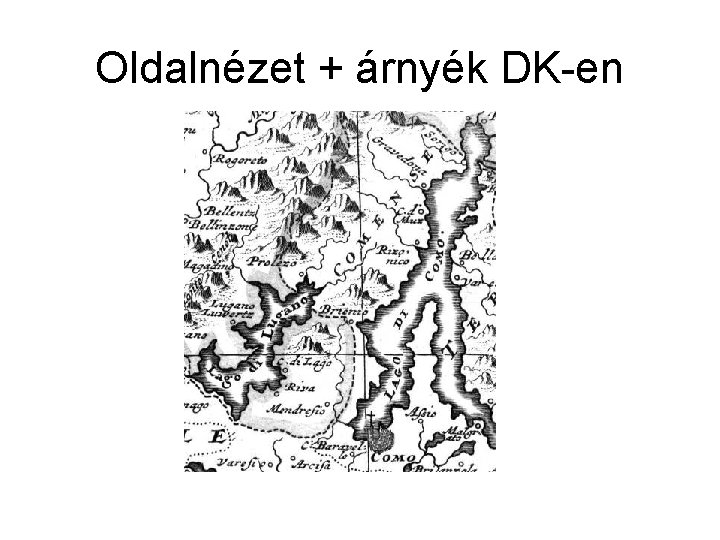

Oldalnézet + árnyék DK-en

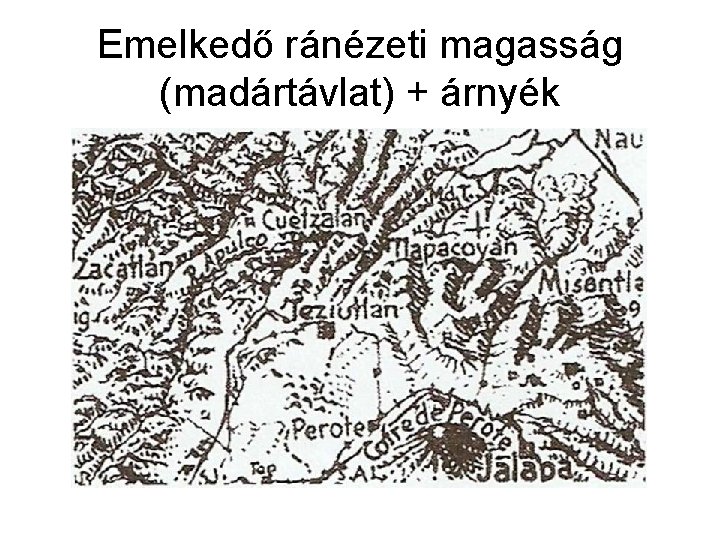

Emelkedő ránézeti magasság (madártávlat) + árnyék
Csíkozás: pillacsíkok

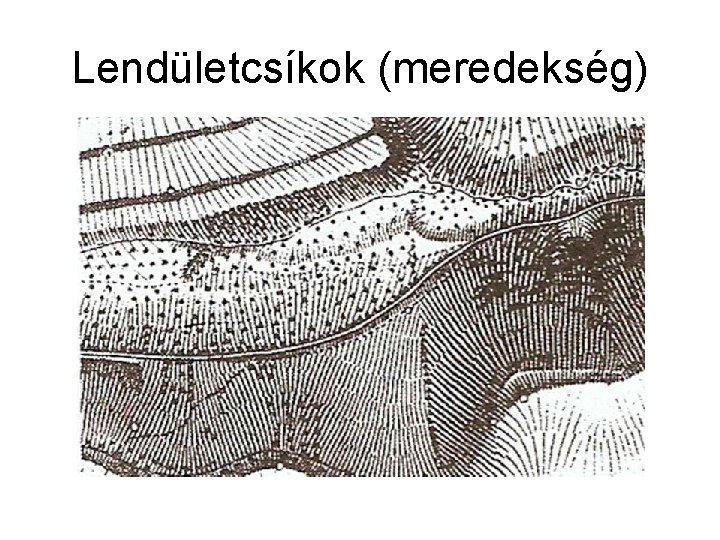

Lendületcsíkok (meredekség)

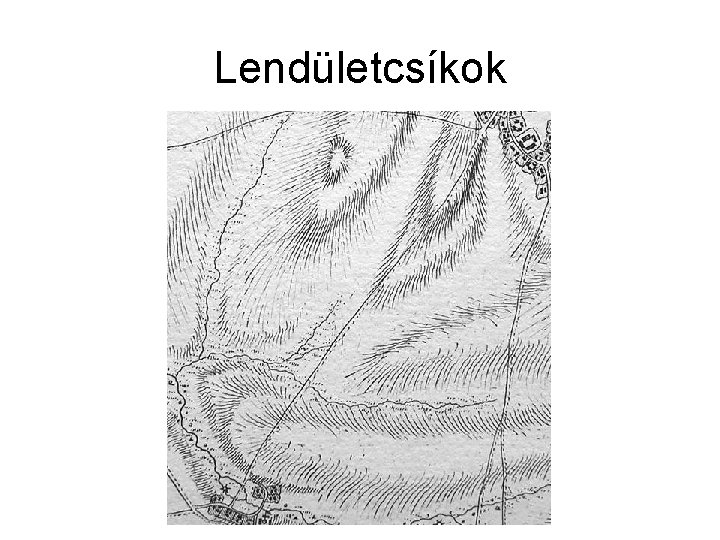

Lendületcsíkok

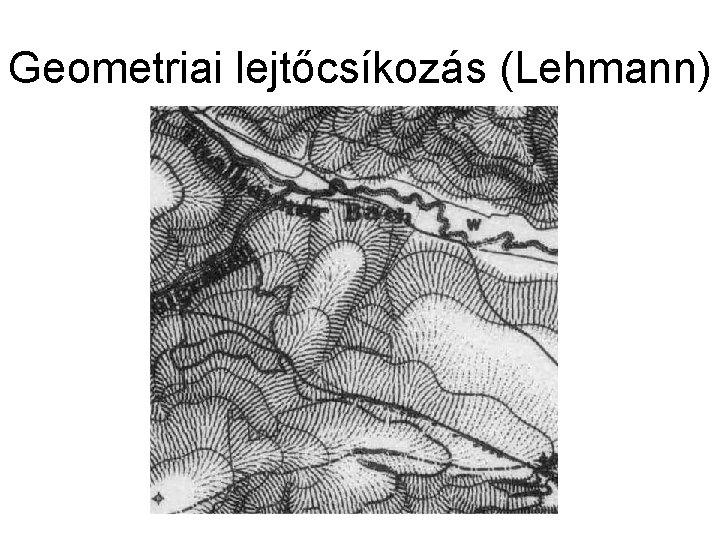

Geometriai lejtőcsíkozás (Lehmann)

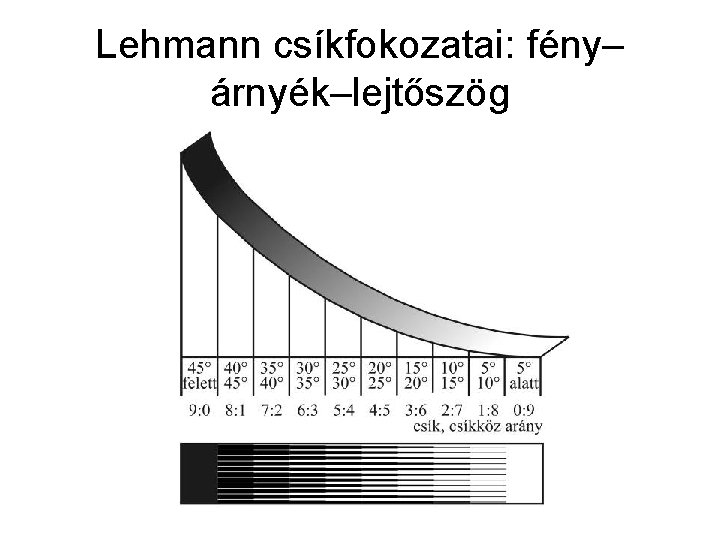

Lehmann csíkfokozatai: fény– árnyék–lejtőszög

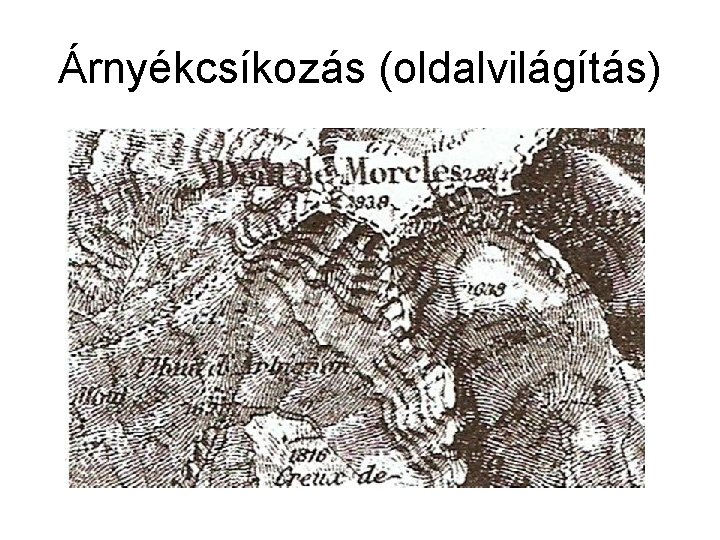

Árnyékcsíkozás (oldalvilágítás)

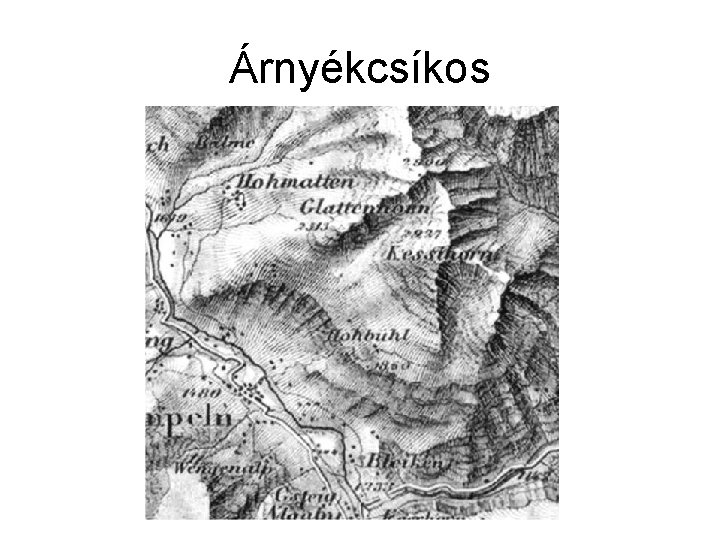

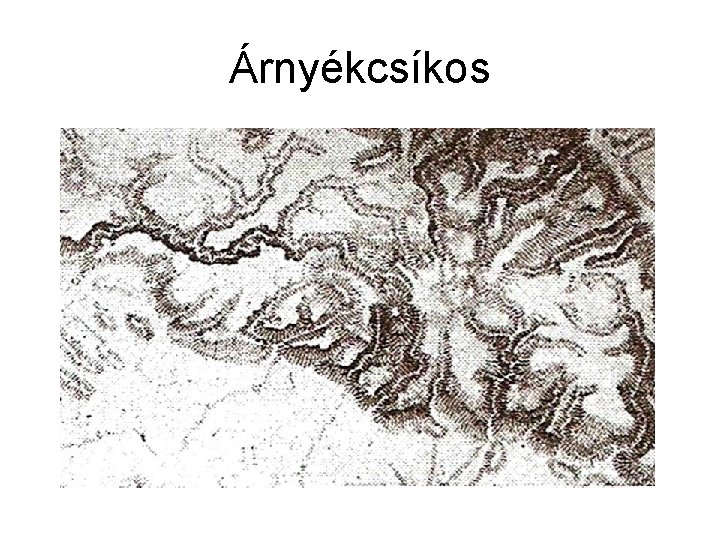

Árnyékcsíkos
Árnyékcsíkos
Felülnézetes árnyékolt

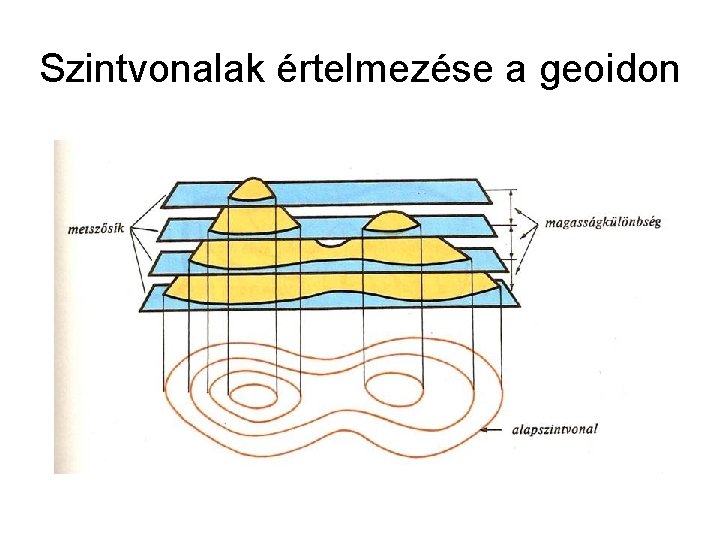

Szintvonalak értelmezése a geoidon

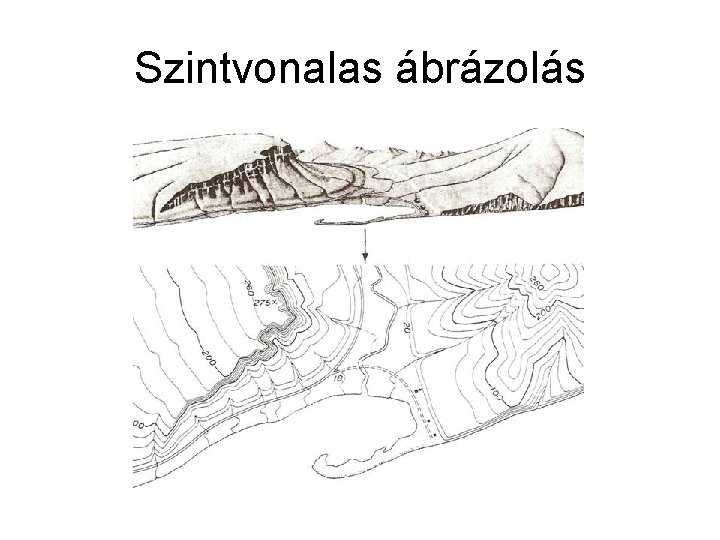

Szintvonalas ábrázolás

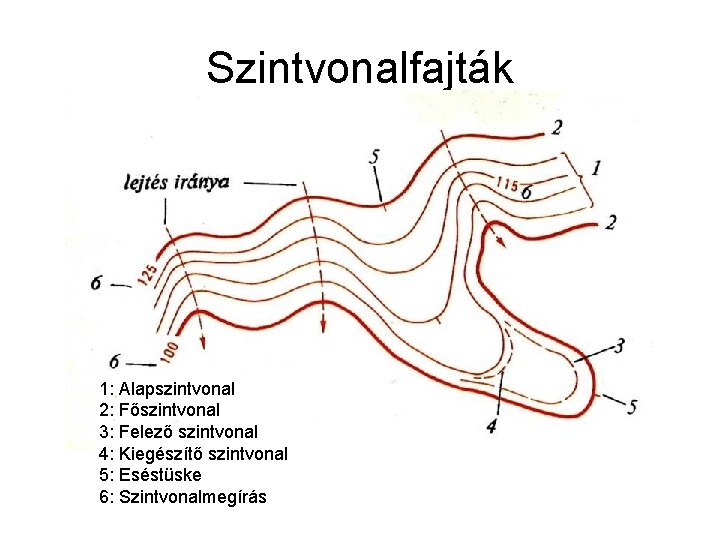

Szintvonalfajták 1: Alapszintvonal 2: Főszintvonal 3: Felező szintvonal 4: Kiegészítő szintvonal 5: Eséstüske 6: Szintvonalmegírás

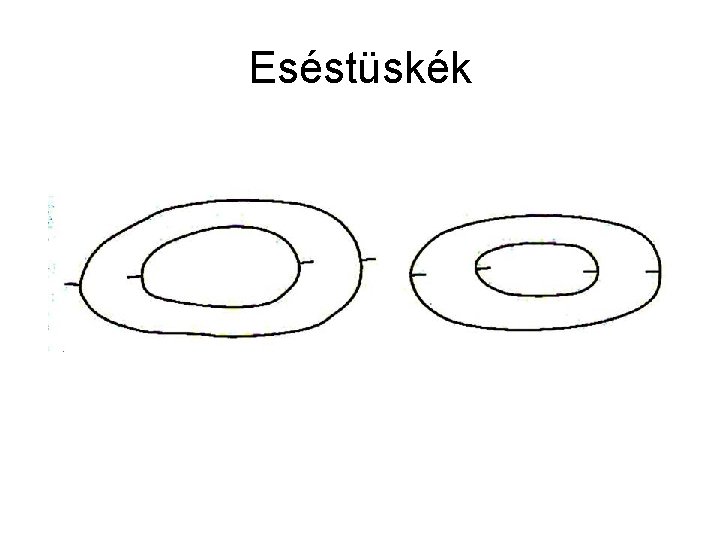

Eséstüskék

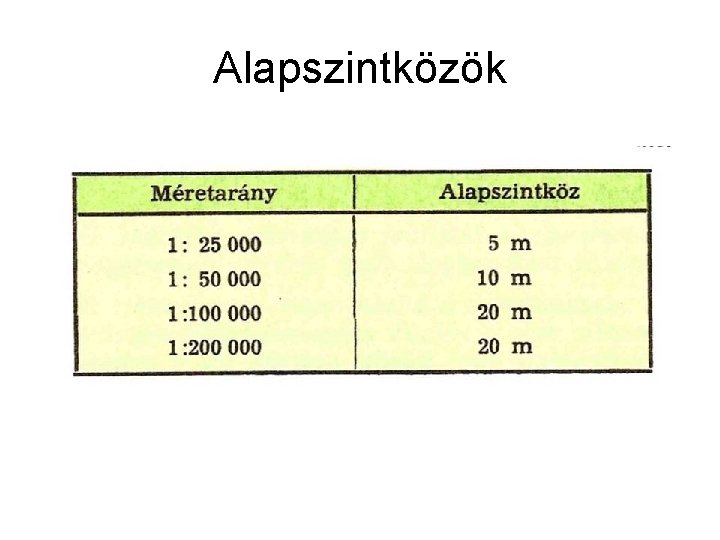

Alapszintközök

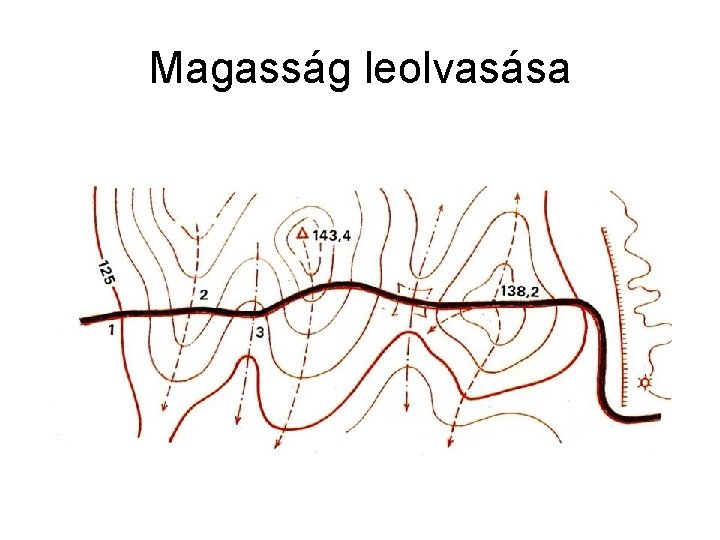

Magasság leolvasása

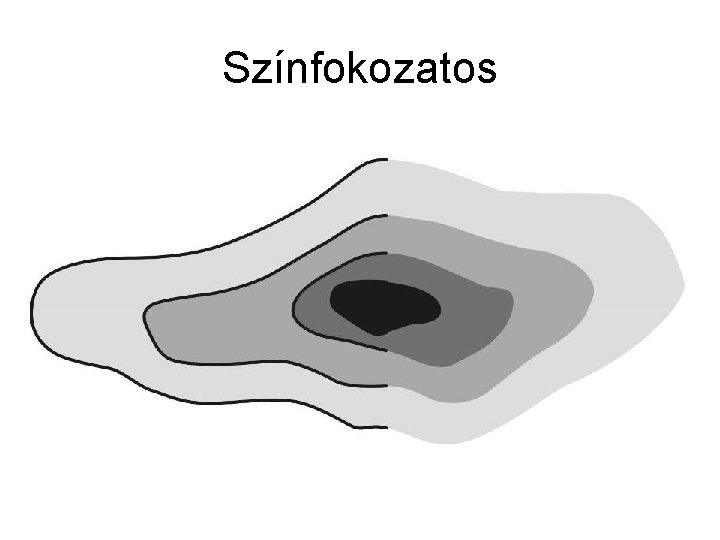

Színfokozatos

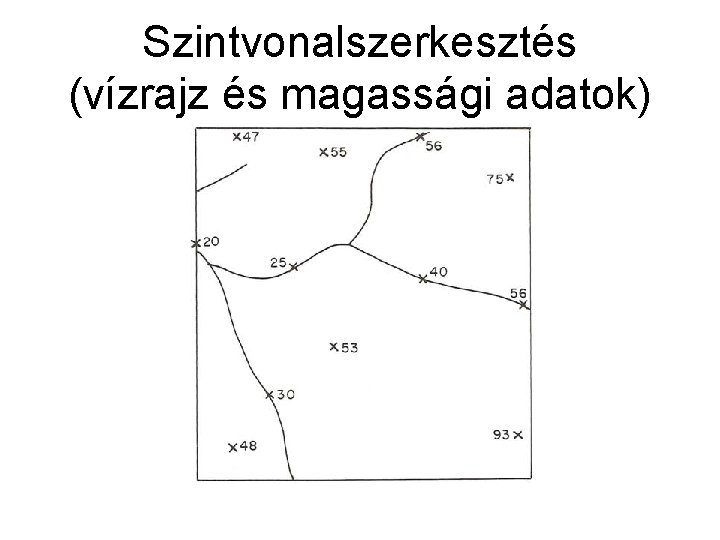

Szintvonalszerkesztés (vízrajz és magassági adatok)

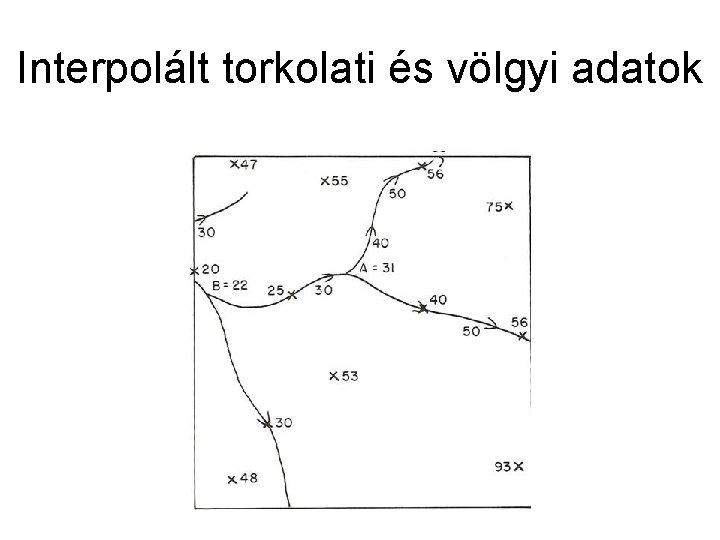

Interpolált torkolati és völgyi adatok

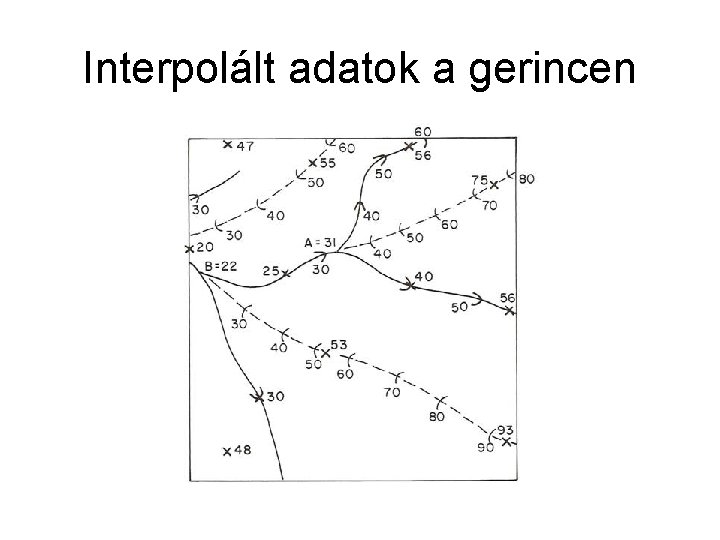

Interpolált adatok a gerincen

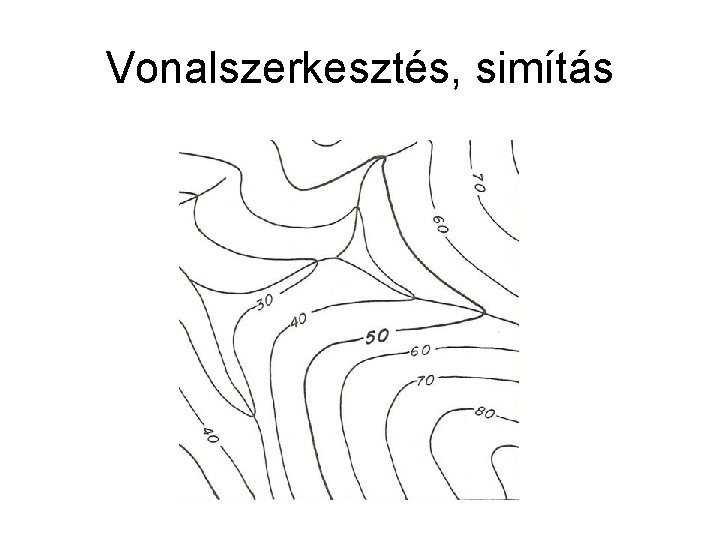

Vonalszerkesztés, simítás

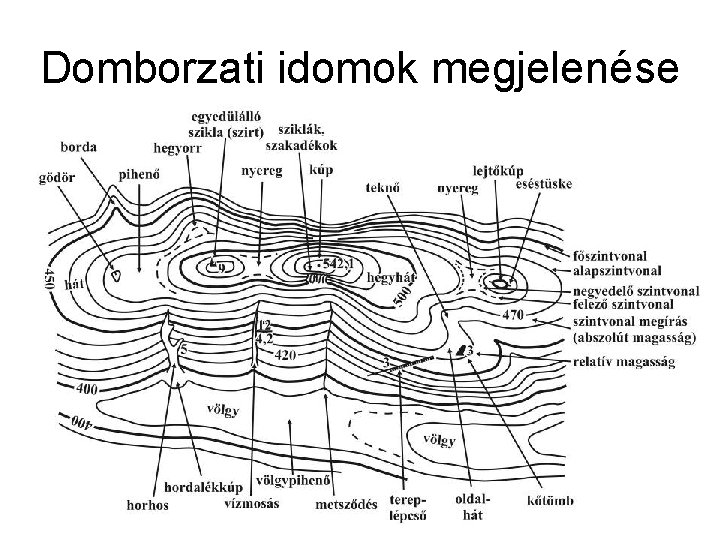

Domborzati idomok megjelenése

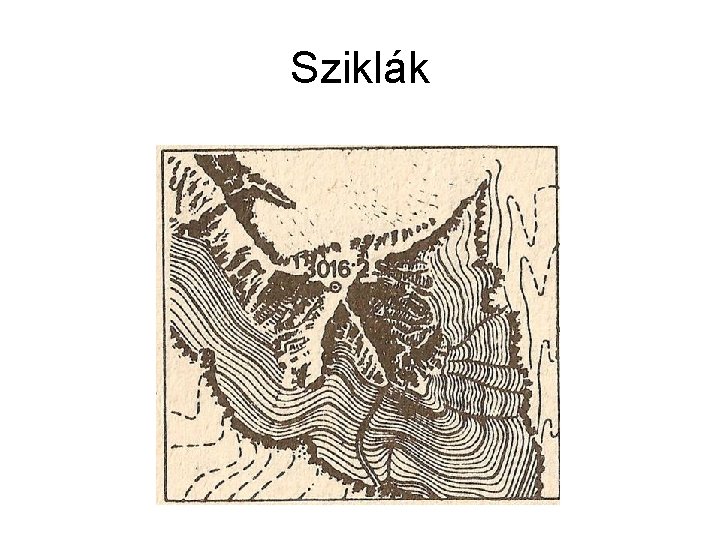

Sziklák

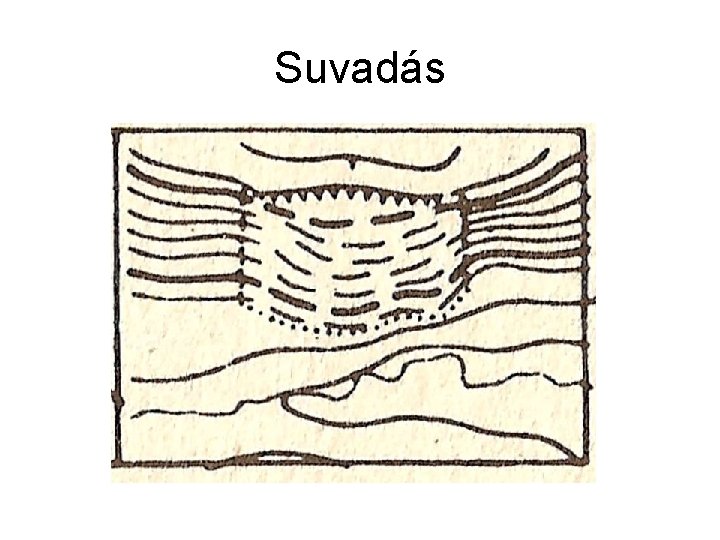

Suvadás

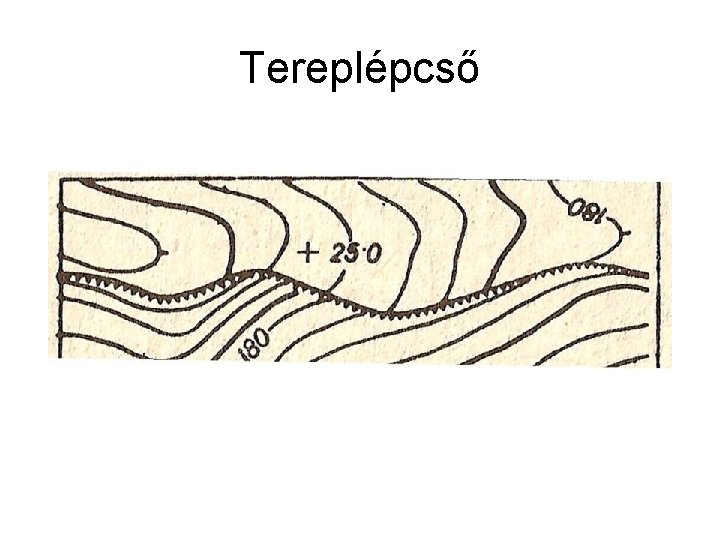

Tereplépcső

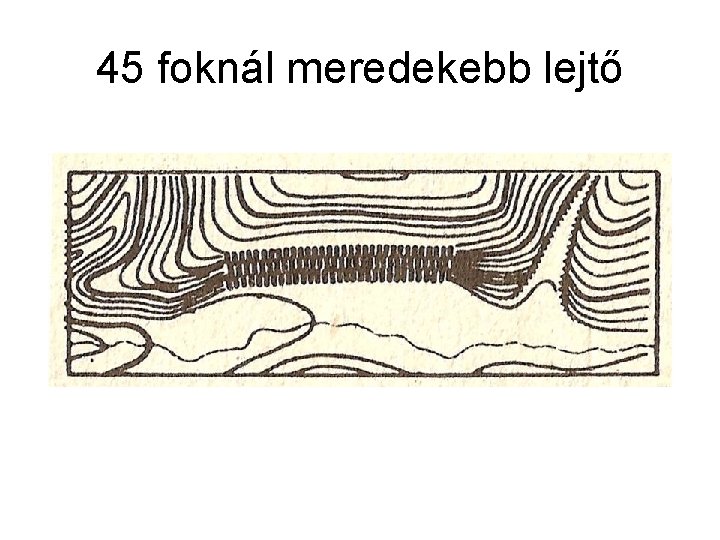

45 foknál meredekebb lejtő

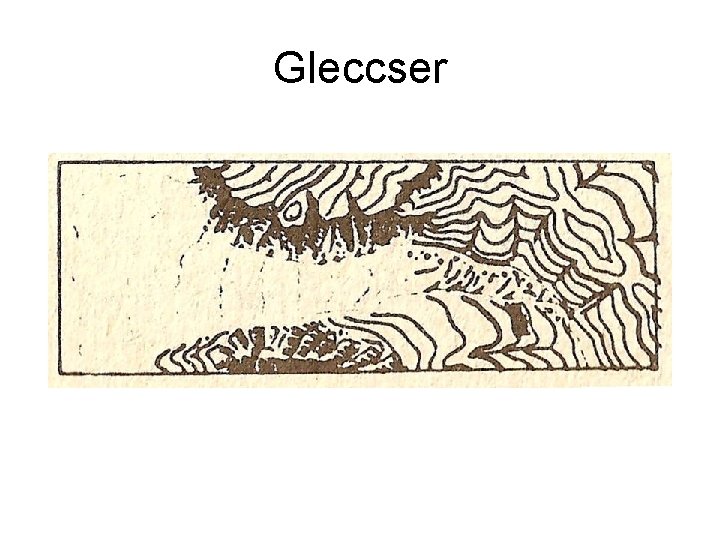

Gleccser

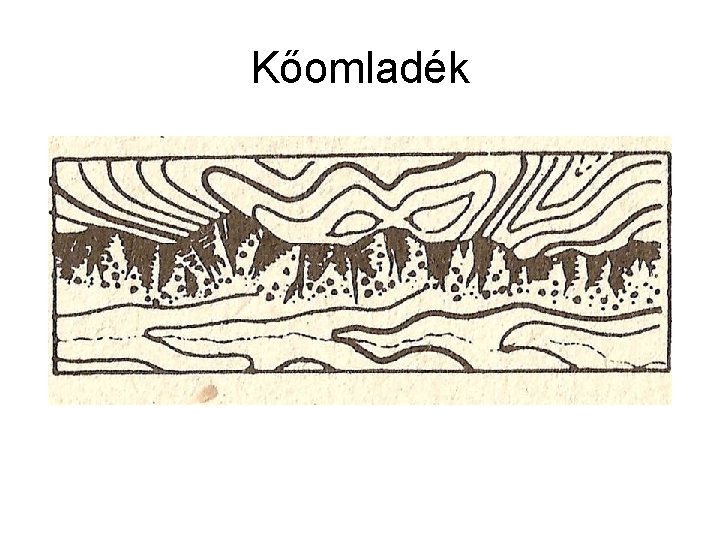

Kőomladék

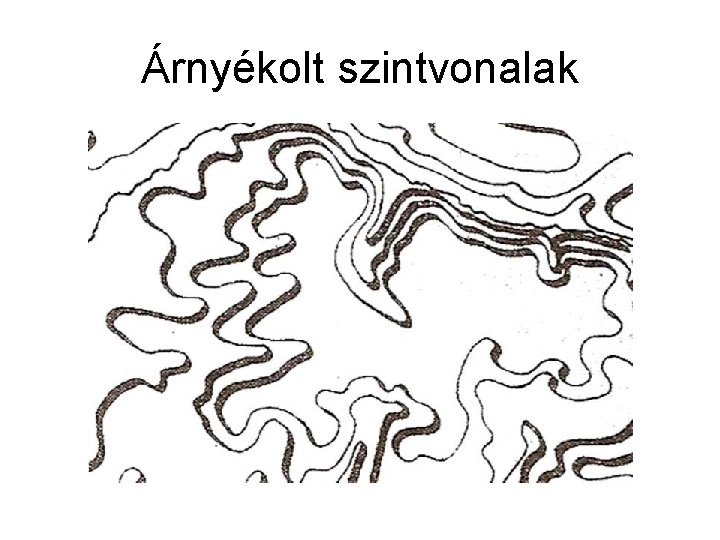

Árnyékolt szintvonalak

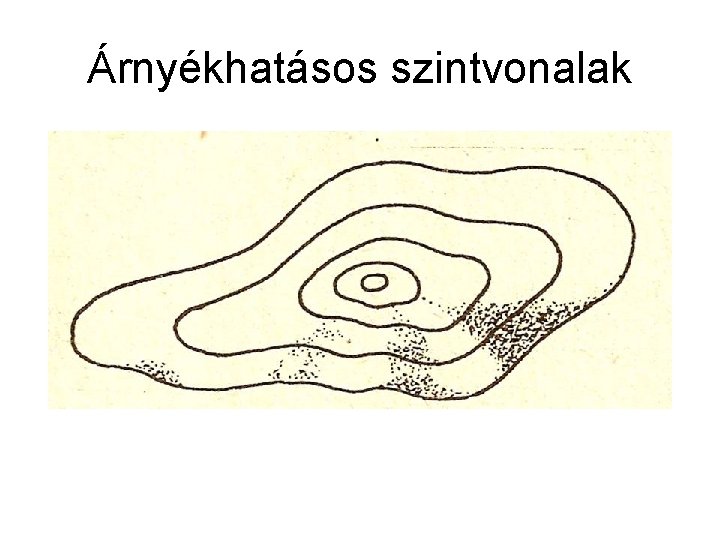

Árnyékhatásos szintvonalak

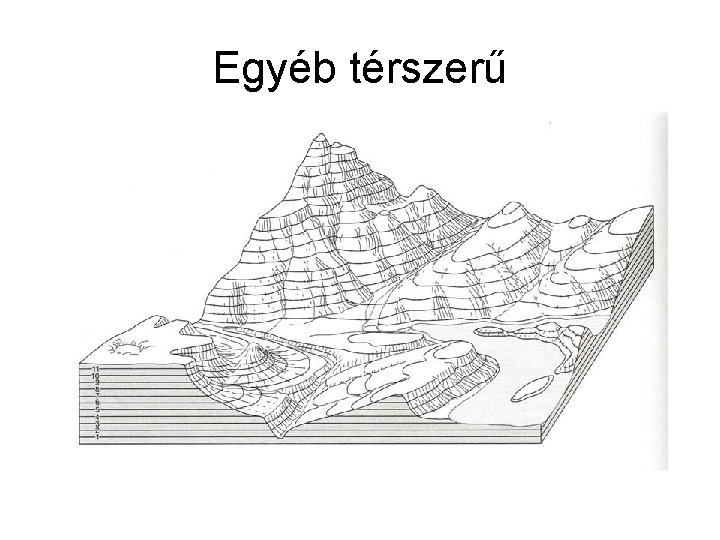

Egyéb térszerű

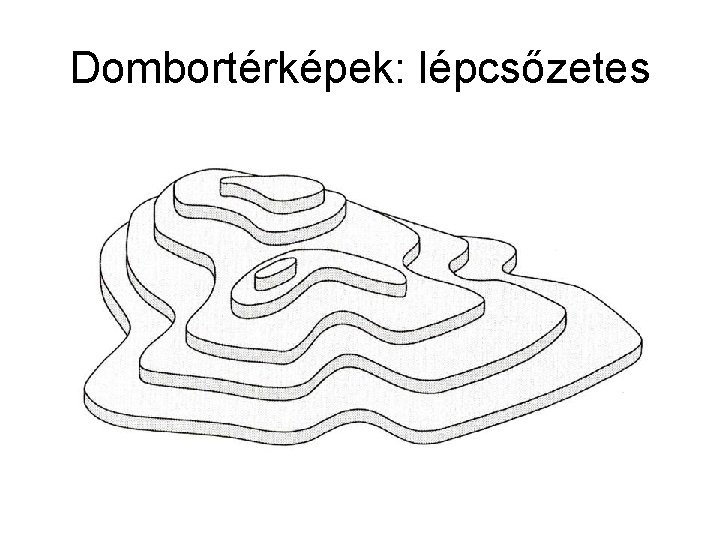

Dombortérképek: lépcsőzetes

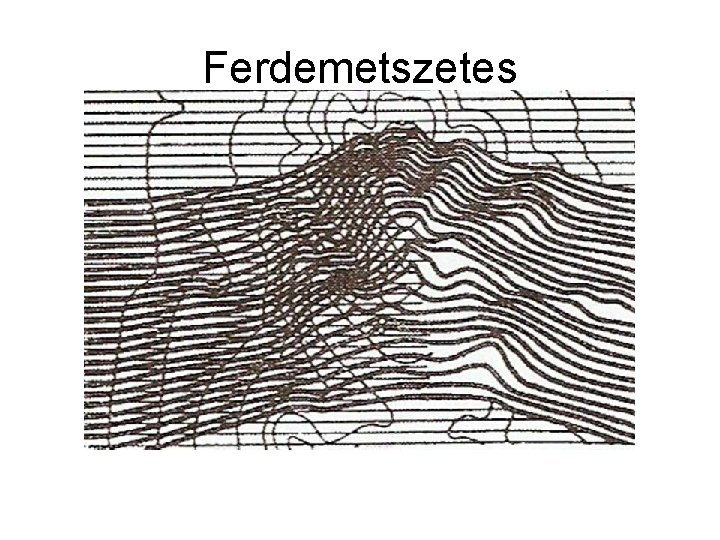

Ferdemetszetes

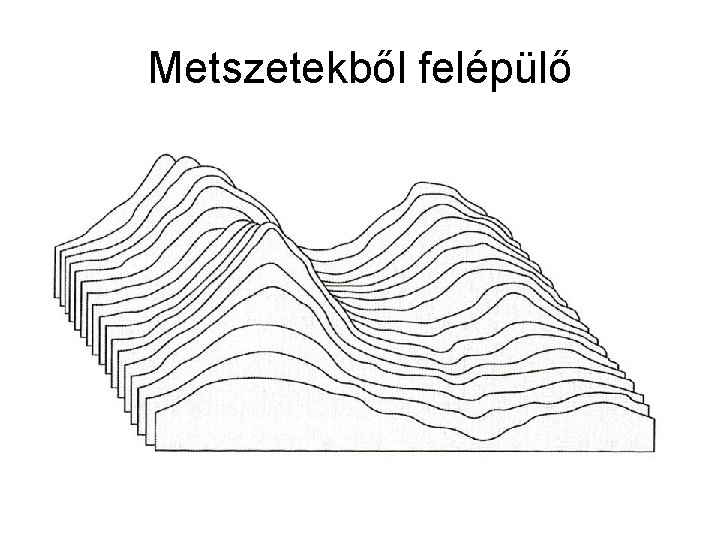

Metszetekből felépülő

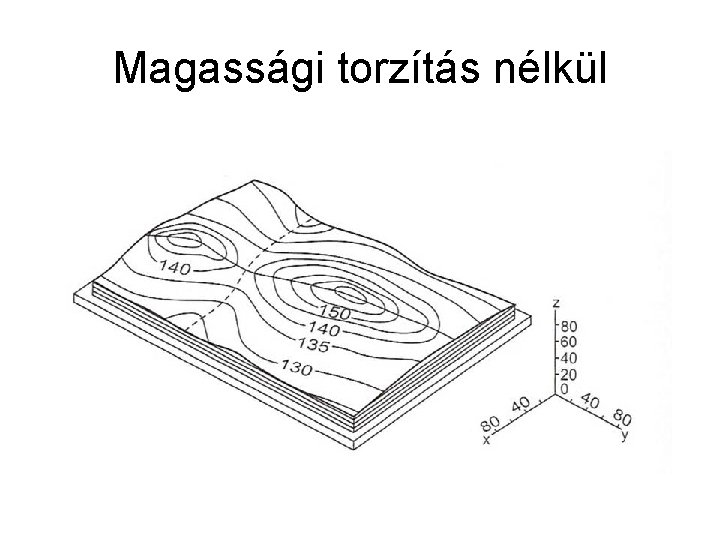

Magassági torzítás nélkül

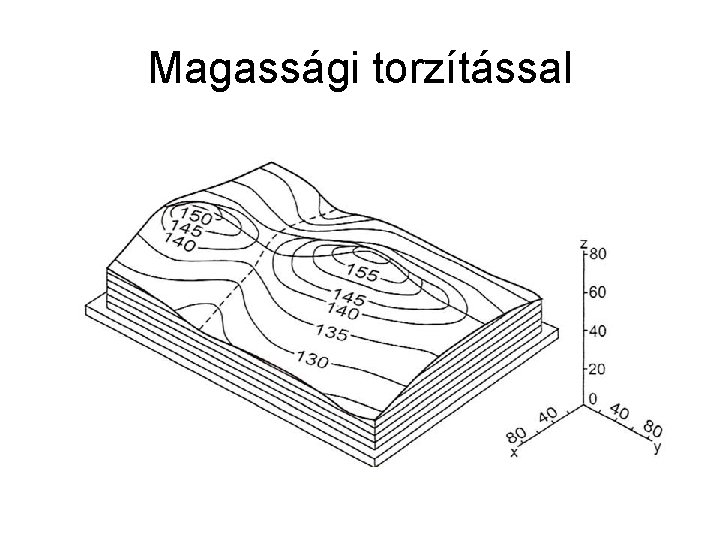

Magassági torzítással

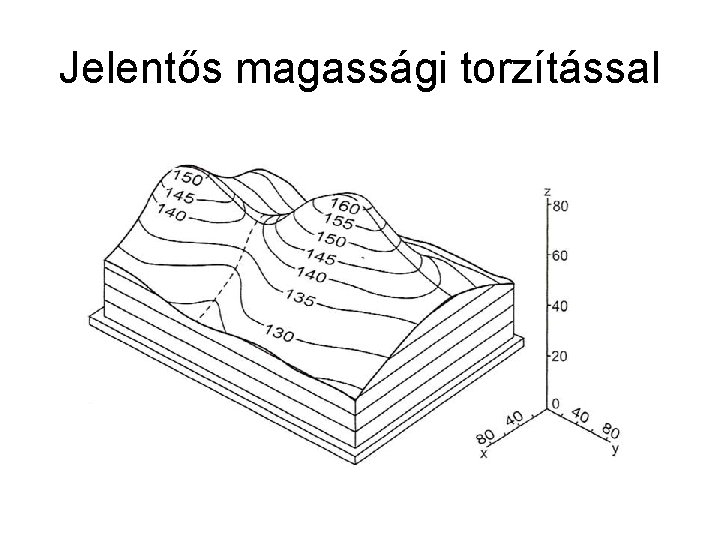

Jelentős magassági torzítással

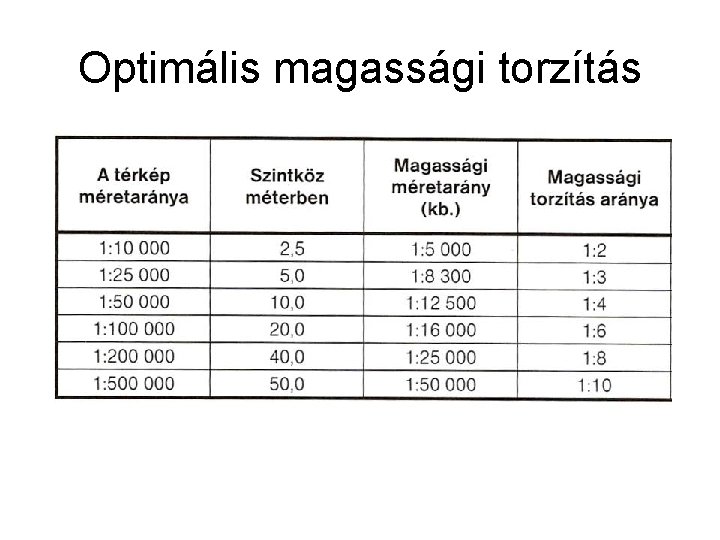

Optimális magassági torzítás
