A digitális képrögzítés története Honnan származik a digitális fényképezőgép ötlete?

Áttörés a digitális képrögzítés fejlesztésében 1969 George Smith és Willard Boyle

Az elektronikus tévézés születése 1930

A videó felvevő kifejlesztése 1950

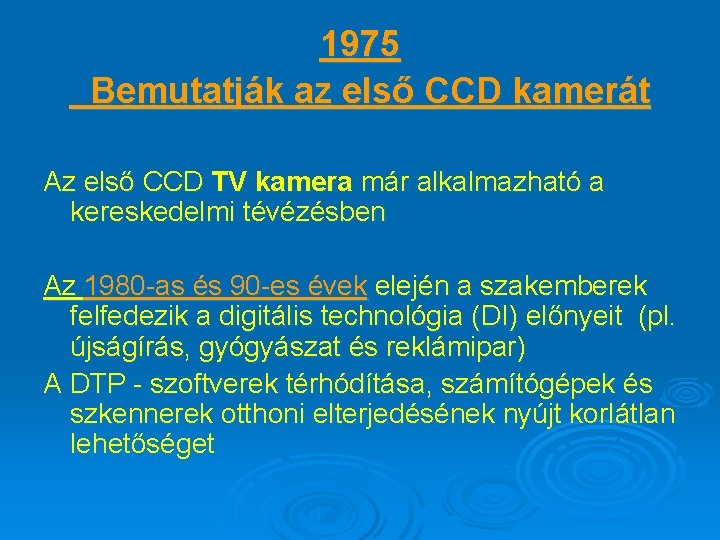

1975 Bemutatják az első CCD kamerát Az első CCD TV kamera már alkalmazható a kereskedelmi tévézésben Az 1980 -as és 90 -es évek elején a szakemberek felfedezik a digitális technológia (DI) előnyeit (pl. újságírás, gyógyászat és reklámipar) A DTP - szoftverek térhódítása, számítógépek és szkennerek otthoni elterjedésének nyújt korlátlan lehetőséget

A rekesz és a megvilágítási idő szabályozása: Teljes automatika Manuális szabályozás lehetősége Teljes automatika A gyártók, lehetőséget adnak arra, hogy magunk választhassuk meg a rekesz és a megvilágítási idő egymáshoz való viszonyát. (A magunk választotta rekeszhez hozzáigazítja a helyes expozíciós időt. Ha a megvilágítási időt választjuk manuálisan, akkor az automatika a rekesznyílást fogja helyesen beállítani. )

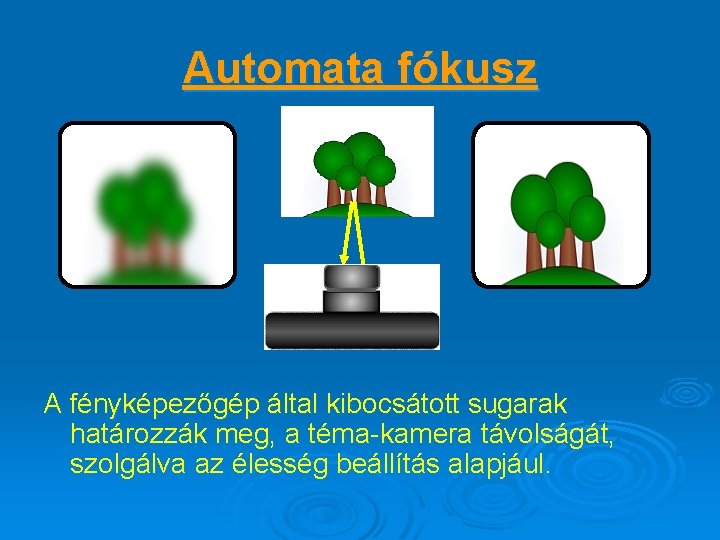

Automata fókusz A fényképezőgép által kibocsátott sugarak határozzák meg, a téma-kamera távolságát, szolgálva az élesség beállítás alapjául.

A passzív autófókusz Nem bocsát ki sugarakat. "Passzívan" értékeli Pl. a téma kontrasztjának nagyságát, vagy két külön kép fázis eltérését. A beérkező fényinformációk elemzésével határozza meg az objektívszabályozás mértékét, az optimális élességhez.

EZÜST-HALOGENIDES FOTÓZÁS

Pixel: A digitális kép, rengeteg képpontból áll (pixel -ből). Legkisebb alkotórésze, amely a digitális berendezés memóriájában egy bájt helyet foglal el Egy bájt (byte) nyolc bitből áll (0 0 1 1 1) Egy bit a legkisebb digitális egység. Csak igen (1) , vagy nem (0) értékű lehet.

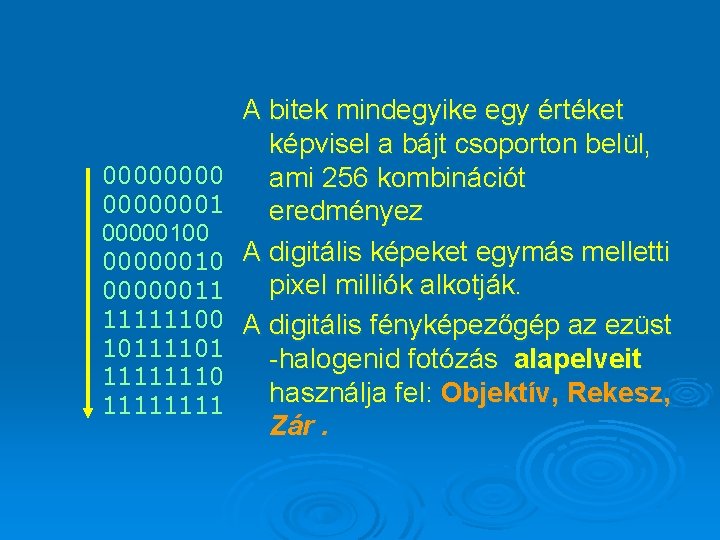

00000001 00000100 00000011 11111100 10111101 11111110 1111 A bitek mindegyike egy értéket képvisel a bájt csoporton belül, ami 256 kombinációt eredményez A digitális képeket egymás melletti pixel milliók alkotják. A digitális fényképezőgép az ezüst -halogenid fotózás alapelveit használja fel: Objektív, Rekesz, Zár.

CCD - Töltéscsatolt eszköz (Charge-Coupled Device), a digitális fényképezőgép ”lelke”, kb. köröm nagyságú A CCD a hagyományos és a digitális fényképezőgép közötti alapvető különbséget jelenti. A CCD a fény 256 árnyalatát érzékeli

Mindhárom színcsatorna adatait rögzíteni kell: 256 intenzitási szint (= 8 bit) X 3 szín = 3 x 8 bit szín (256 x 256) 24 bites színmélységgel több, mint 16. 7 million szín visszadása lehetséges! Soros letapogatású CCD-nek is hívják (interlaced) Kékeszöld (C), zöld (G), bíbor (M) és sárga (Y) színszűrőkkel borítva. A nagyfokú érzékenység még gyenge megvilágításnál is kiváló képeket eredményez A képet egyszeri exponálással rögzíti A zár csukódása után váltakozó sorokba olvassa be az adatokat A nagyfokú érzékenység még gyenge megvilágításnál is kiváló képeket eredményez A képet egyszeri exponálással rögzíti A zár csukódása után váltakozó sorokba olvassa be az adatokat

A VIDEO CCD KÉP OLVASÁSA Első sorok 2, 4, 6, 8, stb. . További sorok 1, 3, 5, 7, stb. Együtt alkotják a teljes digitális képet.

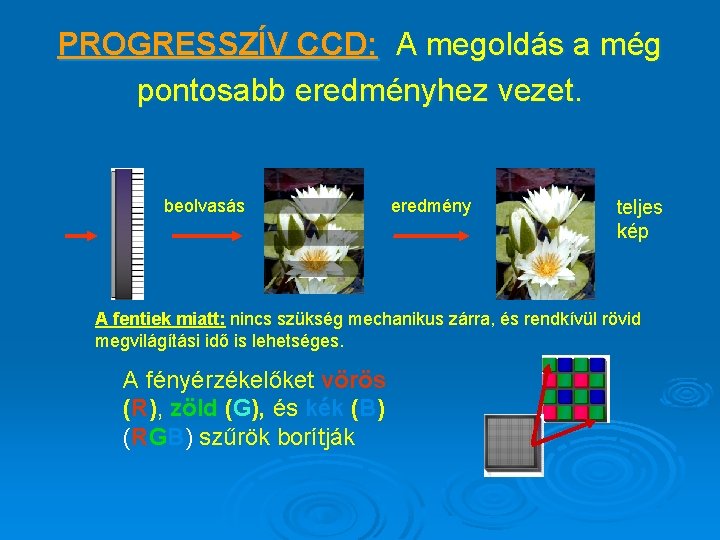

PROGRESSZÍV CCD: A megoldás a még pontosabb eredményhez vezet. beolvasás eredmény teljes kép A fentiek miatt: nincs szükség mechanikus zárra, és rendkívül rövid megvilágítási idő is lehetséges. A fényérzékelőket vörös (R), zöld (G), és kék (B) (RGB) szűrök borítják

Felbontás: Teljes Tényleges Képméret A képméret növekedése 1995 1996 1997 1999 2000 307, 200 786, 432 1, 310, 720 2, 342, 016 3, 300, 000

OBJEKTÍV 2/3“ érzékelő 6. 6 x 8. 8 mm mm 24 x 36 mm 1/2“ érzékelő 4. 8 x 6. 4 mm mm 1/3“ érzékelő 3. 3 x 4. 4 mm mm Míg a hagyományos fényképezőgépek objektívjén keresztül közvetlenül a 35 mm-es filmre kerül a fény, a digitális fényképezőgépek objektívjének sokkal kisebb területre kell fókuszálnia a fényt. Ezért: Ugyanolyan eredmény eléréséhez nagyobb felbontású objektív szükséges a digitális fényképezőgépekhez. Az objektív minőségét vonalpár per milliméterben (lpmm) mérjük

Objektív felbontások összehasonlítása: Hagyományos fényképezőgép objektív Digitális fényképezőgép objektív Kompakt SLR Kb. 50 -60 lpmm Kb. 150 lpmm

Minél jobb az objektív minősége, annál jobb a színvisszaadás és a kép, még gyenge megvilágításnál is. CCD nagyítottfelülete CCD felület Film felület

A szoftver kifejezés úgy él a tudatunkban, hogy az a fényképezőgép működéséért felelős. Fokozottan megnőtt a jelentősége, mert a fényképezőgépek ma már funkciók tömegét hordozzák. A megfelelő hardver, kiváló feldolgozó memóriával kombinálva (D-RAM), a gyors adatfeldolgozást teszi lehetővé. Ha a felvétel elkészült, azonnal ellenőrizheti a képet.

LCD monitor Az LCD felhasználása keresőként videó jellel lehetséges, kivéve a progresszív CCD-s fényképezőgépeknél, mert a progresszív CCD nem hoz létre sorváltós jelet. Ha a progresszív CCD jeleket LCD képek létrehozására használnánk, azokat először videó jelekké kellene átalakítani. De ez így nem reális: Hihetetlen számú műveletsort kellene végrehajtani valós időben.

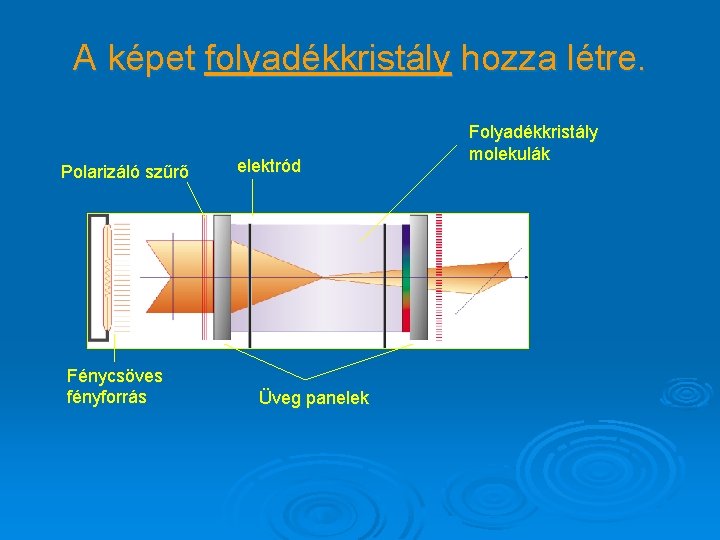

A képet folyadékkristály hozza létre. Polarizáló szűrő Fénycsöves fényforrás elektród Üveg panelek Folyadékkristály molekulák

Digitális képfájlok mérete Miért tömörítik a digitális fényképezőgépek a képfájlokat? Megtöbbszörözi a függőleges és vízszintes pixelek számát: Pl. 1, 712 x 1, 368 = 2, 342, 016 pixel. A fényesség adatokon kívül, rögzíti mindhárom RGB színcsatorna információit is: 2, 342, 016 pixel x 3 szín Tömörítés nélkül kb. 7 MB. Ez egy darab 8 MB méretű kártyát igényelne, egyetlen kép tárolására! A praktikus megoldás a képadatok méretének csökkentésére. Veszteséggel vagy veszteség nélkül.

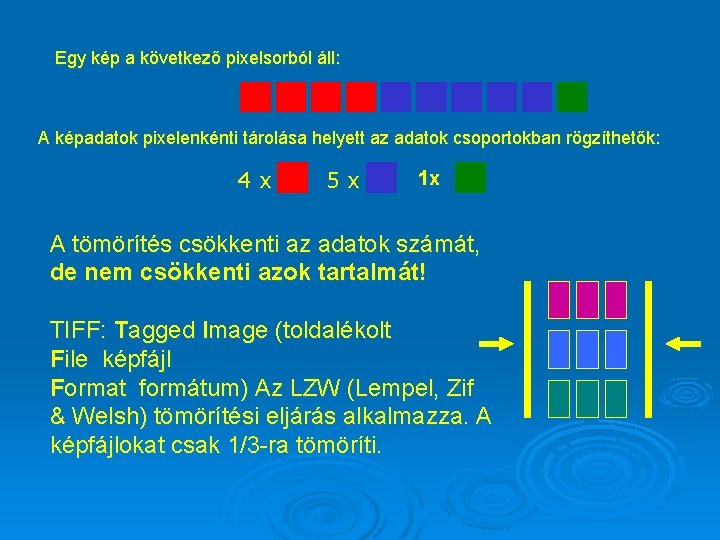

Egy kép a következő pixelsorból áll: A képadatok pixelenkénti tárolása helyett az adatok csoportokban rögzíthetők: 4 x 5 x 1 x A tömörítés csökkenti az adatok számát, de nem csökkenti azok tartalmát! TIFF: Tagged Image (toldalékolt File képfájl Format formátum) Az LZW (Lempel, Zif & Welsh) tömörítési eljárás alkalmazza. A képfájlokat csak 1/3 -ra tömöríti.

Tömörítés veszteséggel Nagyobb tömörítési arány a jelentősebb tárolási kapacitás érdekében. Eltávolítja a “felesleges” színadatokat Elve: Az emberi szem csak kb. 2, 000 színt képes egyszerre érzékelni. De a digitális kép összesen 16. 7 millió színt tartalmaz. A digitális képen belül a képadatok jelentős része valójában felesleges és ezért nem szükséges. Az “adatvesztés” mértéke változó A kép a következő típusú pixelsorokat tartalmazza: A következő tömörítés lehetséges: 2 x 2 x Vagy még nagyobb tömörítéssel, pl. : JPG (Joint Photographic Experts Group) 3 x 1 x 2 x 6 x

A JPEG formátum nagy tömörítéssel őrzi meg a még jól minőséget. Ugyanakkor a képminőség a tömörítési arány növekedésével rohamosan romlik A kontúrok megjelenítésének hibáit okozhatja. Nagy tömörítést biztosít, minimális képminőség romlással, ezért alkalmazzák a legtöbb digitális fényképezőgépnél. Mivel a fényképezőgép belső D-RAM kapacitása korlátozott, két tárolási mód lehetséges: 1. ) Nem eltávolítható tárolóeszköz: a fényképezőgépbe épített. Korlétozott tárolási kapacitás Nem bővíthető Nem rugalmas Eltávolítható eszköz: egyszerűen behelyezhető a gépbe. Változó kapacitás Bővíthető Rugalmas

Annyi felvételt készíthet, amennyit csak kíván, egy új tárolóeszköz behelyezésével. Számos digitális fényképezőgépnél alkalmaznak flash memória kártyát. (Integrált áramkör, nem felejtő tároló. ) Ismertebb memóriatípusok: 1. ) Smart. Media kártya 2. ) Compact. Flash kártya Compact. Flash Microdrive Floppy lemez Memory Stisk

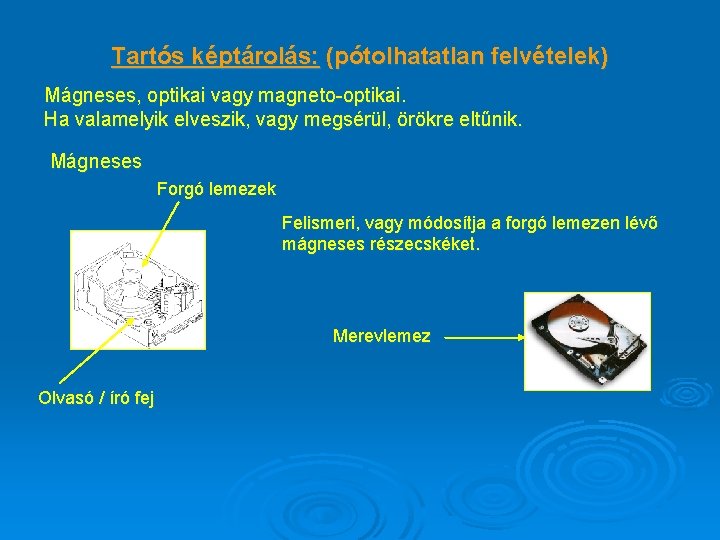

Tartós képtárolás: (pótolhatatlan felvételek) Mágneses, optikai vagy magneto-optikai. Ha valamelyik elveszik, vagy megsérül, örökre eltűnik. Mágneses Forgó lemezek Felismeri, vagy módosítja a forgó lemezen lévő mágneses részecskéket. Merevlemez Olvasó / író fej

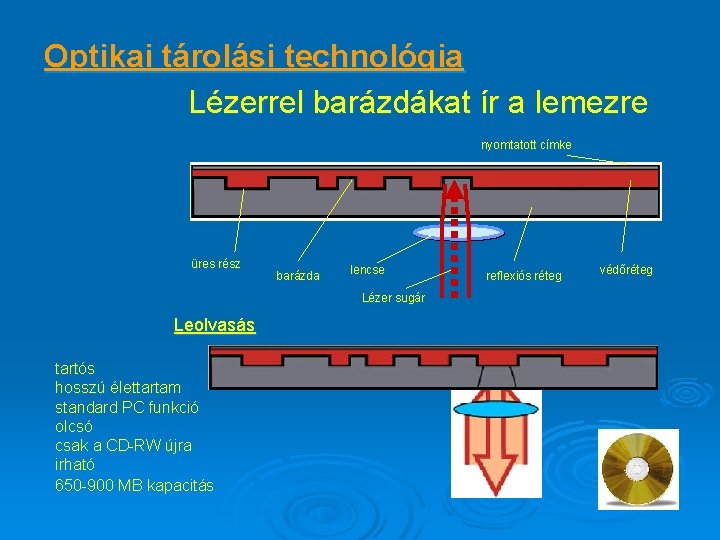

Optikai tárolási technológia Lézerrel barázdákat ír a lemezre nyomtatott címke üres rész barázda lencse Lézer sugár Leolvasás tartós hosszú élettartam standard PC funkció olcsó csak a CD-RW újra irható 650 -900 MB kapacitás reflexiós réteg védőréteg

A CD lemez továbbfejlesztése Összesen 17 GB tárolható, a vékonyabb lézersugárnak köszönhetően egy DVD lemezen MB – GB a váltó szám 1000) 700 MB CD lemez 17 GB DVD lemez
