제 9장 LAN Telecommunications Management Lab.

제 9장 LAN Telecommunications Management Lab.

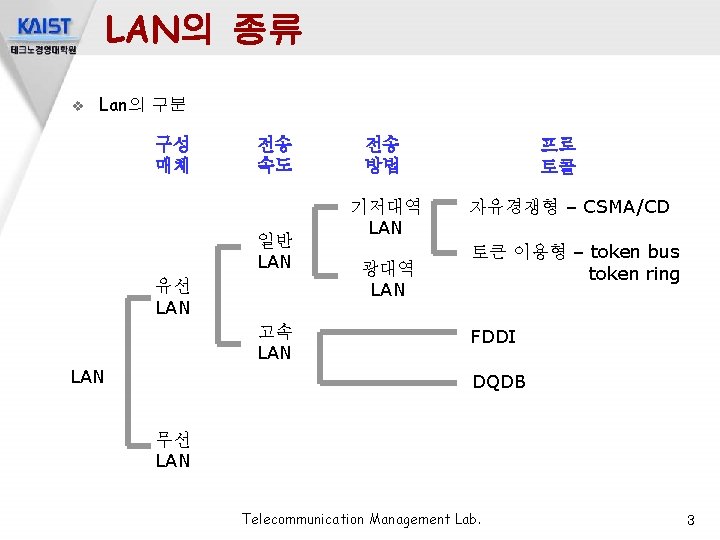

LAN의 종류 v Lan의 구분 구성 매체 전송 속도 일반 LAN 유선 LAN 고속

LAN의 종류 v Lan의 구분 구성 매체 전송 속도 일반 LAN 유선 LAN 고속 LAN 전송 방법 기저대역 LAN 광대역 LAN 프로 토콜 자유경쟁형 – CSMA/CD 토큰 이용형 – token bus token ring FDDI DQDB 무선 LAN Telecommunication Management Lab. 3

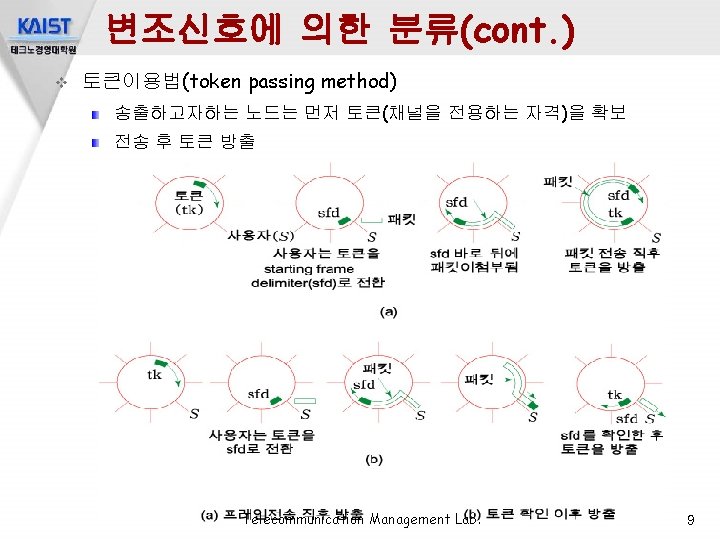

변조신호에 의한 분류(cont. ) v 토큰이용법(token passing method) 논리적 링(링형, 버스형) Telecommunication Management Lab.

변조신호에 의한 분류(cont. ) v 토큰이용법(token passing method) 논리적 링(링형, 버스형) Telecommunication Management Lab. 8

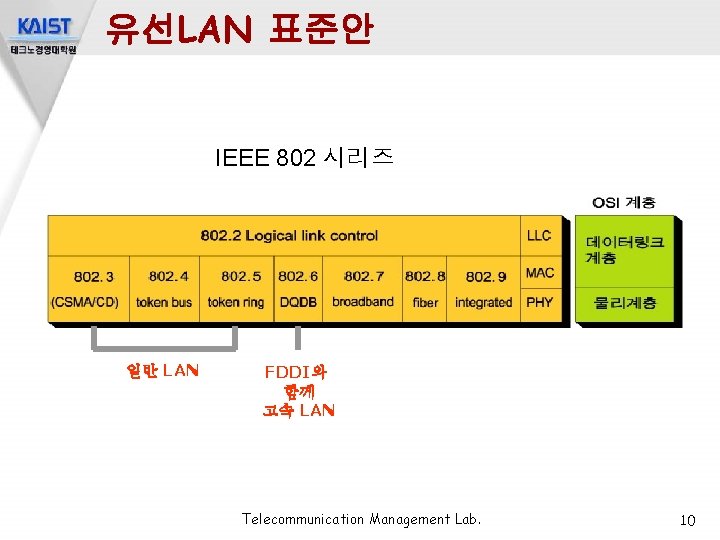

유선LAN 표준안 IEEE 802 시리즈 일반 LAN FDDI와 함께 고속 LAN Telecommunication Management Lab.

유선LAN 표준안 IEEE 802 시리즈 일반 LAN FDDI와 함께 고속 LAN Telecommunication Management Lab. 10

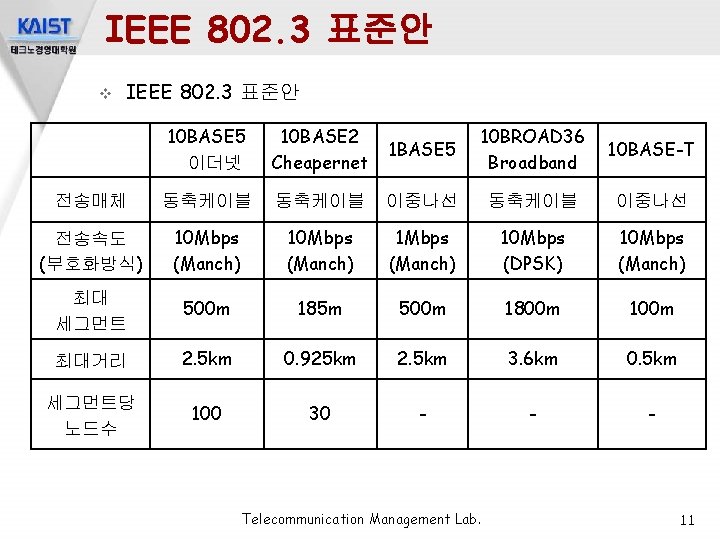

IEEE 802. 3 표준안 v IEEE 802. 3 표준안 10 BASE 5 이더넷 10

IEEE 802. 3 표준안 v IEEE 802. 3 표준안 10 BASE 5 이더넷 10 BASE 2 Cheapernet 1 BASE 5 10 BROAD 36 Broadband 10 BASE-T 전송매체 동축케이블 이중나선 전송속도 (부호화방식) 10 Mbps (Manch) 1 Mbps (Manch) 10 Mbps (DPSK) 10 Mbps (Manch) 최대 세그먼트 500 m 185 m 500 m 1800 m 100 m 최대거리 2. 5 km 0. 925 km 2. 5 km 3. 6 km 0. 5 km 세그먼트당 노드수 100 30 - - - Telecommunication Management Lab. 11

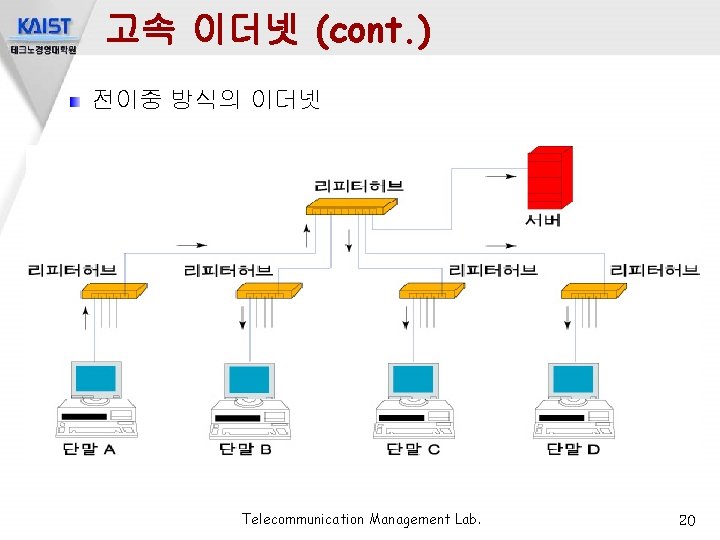

고속 이더넷 (cont. ) 전이중 방식의 이더넷 Telecommunication Management Lab. 20

고속 이더넷 (cont. ) 전이중 방식의 이더넷 Telecommunication Management Lab. 20

ALOHANET (cont. ) Pure ALOHAnet vs. Slotted ALOHAnet 효율 : 18%(pure. ALOHA), 36%(slotted. ALOHA)

ALOHANET (cont. ) Pure ALOHAnet vs. Slotted ALOHAnet 효율 : 18%(pure. ALOHA), 36%(slotted. ALOHA) Telecommunication Management Lab. 24
