9 Korrózió Vizsgálati módszerek Írta: Rauscher Ádám Bemutató: Kutsán György

Kültéri korróziós vizsgálatok • Szemrevételezés – Megállapítható a korrózió típusa. – A felhasználás helyén és azonos körülmények között végzik. • Falvastagság mérése – Ultrahangos – Megállapítható a sebesség • Elektromos ellenállás változás mérése

Kültéri korróziós vizsgálatok • Előnyök: – Az üzemi körülmények közt vizsgálódunk • Hátrányok: – Hosszú ideig tart, helyigény • Tervezés – Mintatartó anyaga, elhelyezése – Minták helyzete, anyaga fontos

Laboratóriumi vizsgálatok • Hagyományos módszerek – Szemrevételezés: • mikroszkóp, • roncsolásos módszer – Tömegváltozás mérése • Korróziós közeg kémiai analízise • Fejlődött, vagy elnyelt gáz mérése – Tervezett időtartamú mérés

Tervezett időtartamú mérés • Hogyan változik A fém korrodálhatósága Az oldat korrozivitása B = C(t 2+t 1)-C(t 2)

Gyorsított korróziós vizsgálatok • Sóköd-permet mérés – Hőmérséklet hatása – Agresszív közeg

Elektrokémiai mérések • Kültéri • Laboratóriumi • Ellenállás/vezetés mérése – Vezetés: G=1/R

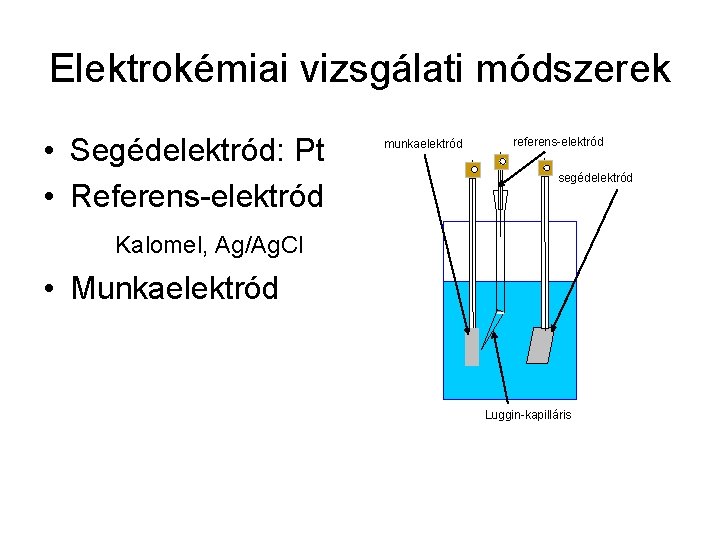

Elektrokémiai vizsgálati módszerek • Segédelektród: Pt • Referens-elektród munkaelektród referens-elektród segédelektród Kalomel, Ag/Ag. Cl • Munkaelektród Luggin-kapilláris

Gyakorlati megvalósítások •

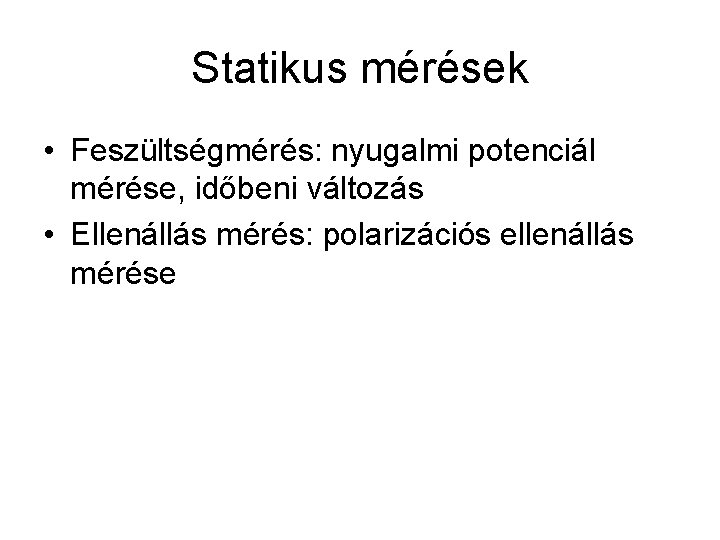

Statikus mérések • Feszültségmérés: nyugalmi potenciál mérése, időbeni változás • Ellenállás mérés: polarizációs ellenállás mérése

Polarizáció Potenciálmérés • A mérés a referens és a munkaelektród közti potenciálkülönbség mérésén alapszik Áramerősség mérése • Törekedni kell arra, hogy csak a munka és segédelektród közt folyó áramot mérjük

Galvanosztát • Végtelen erősítésű tényezőjű szabályozható egyenáramú feszültség-, vagy áramgenerátor

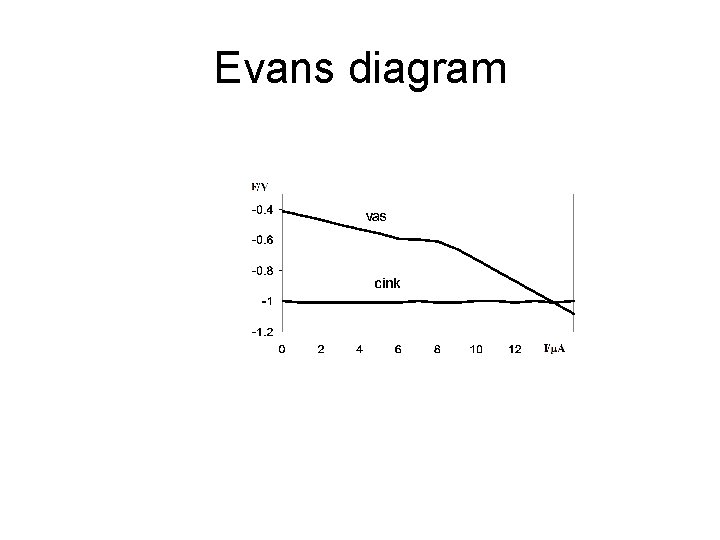

Evans diagram

Galvanosztatikus mérés

Polarizációs ellenállás • • v=j/z. F j= ja- jk =F·ka[Red]-F·kk[Ox] Arrhenius: Erdei-Grúz, Volmer: f=F/(RT) p=Ep-Ekorr Összevonva:

Kis túlfeszültség • A polarizációs ellenállás: Rp

Tafel

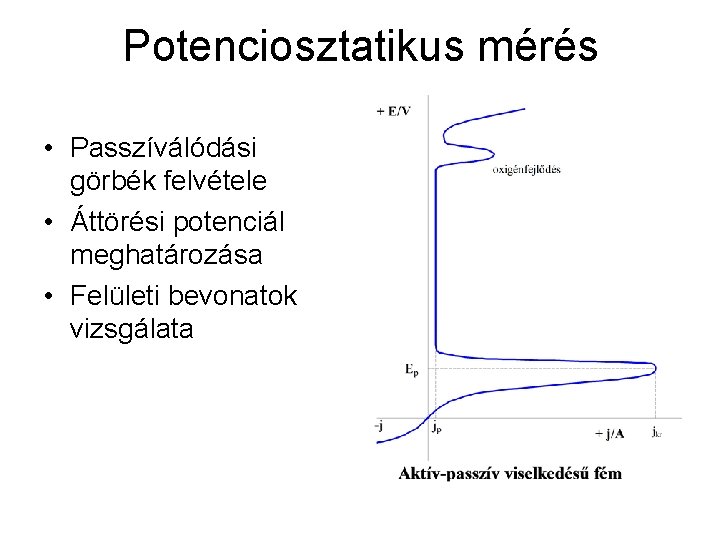

Potenciosztatikus mérés • Passzíválódási görbék felvétele • Áttörési potenciál meghatározása • Felületi bevonatok vizsgálata

Dinamikus mérések • Ciklikus voltammetria: mechanizmus felderítése

Váltóáramú mérések Modulus/W Fázisszög/radián Log (frekvencia/Hz)

Helyettesítő kapcsolások

Képzetes R/W Nyquist diagram Valós R/W

Kevert kinetika, diffúzió 5 W 5∙ 10 -6; 0, 95 90 W 300 W

Kevert kinetika, diffúzió

Kiegészítés • Warburg impedancia Z= s/w½ - j s/w½ + |Zw | = s/w½ s a Warburg koefficiens, ami a diffúziós állandókból számolható:

Felhasználása • Konstans fázisú elem: Z= A( j w)-a • Bevonatrendszerek mérésénél használják, illetve nem valódi kapacitásoknál.
