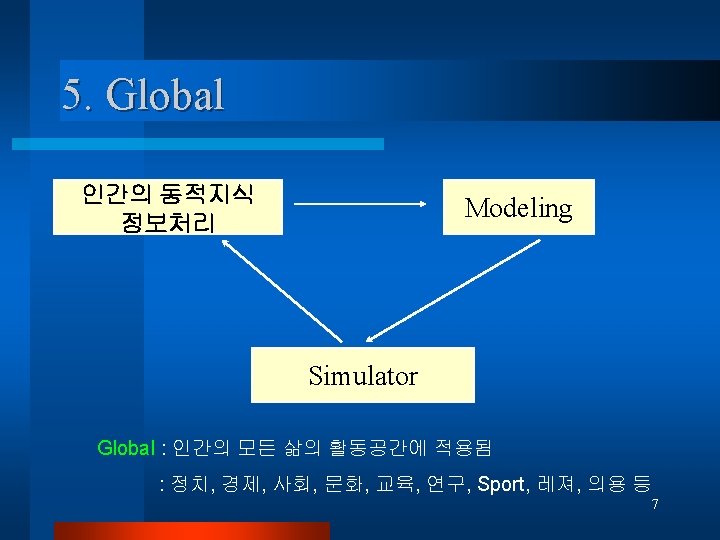

9 CAVE Cave Automatic Virtual Environment 1 VR

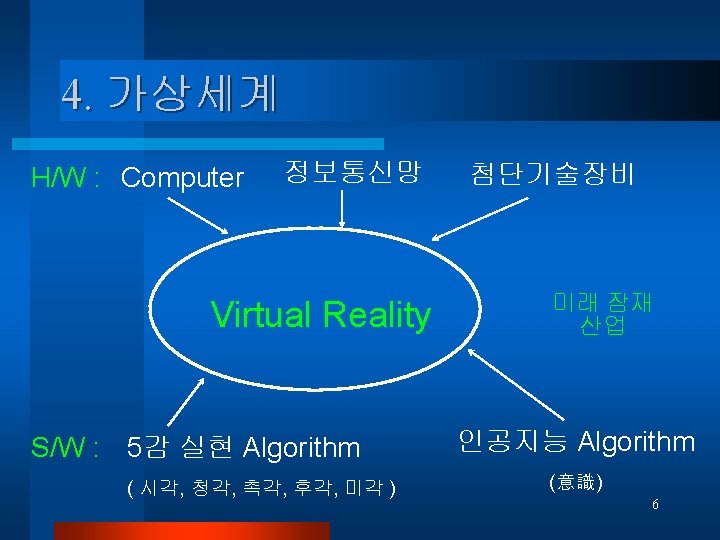

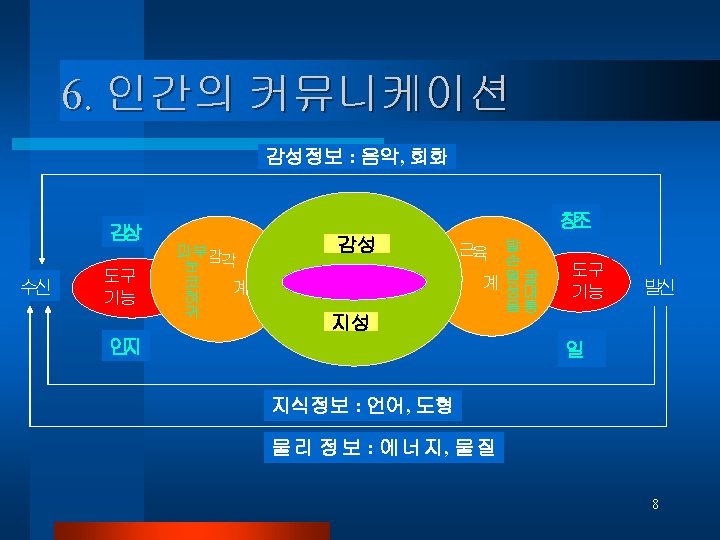

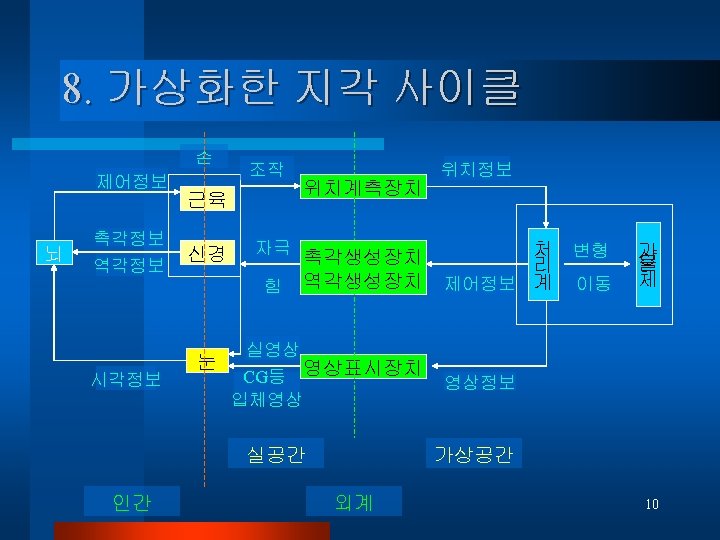

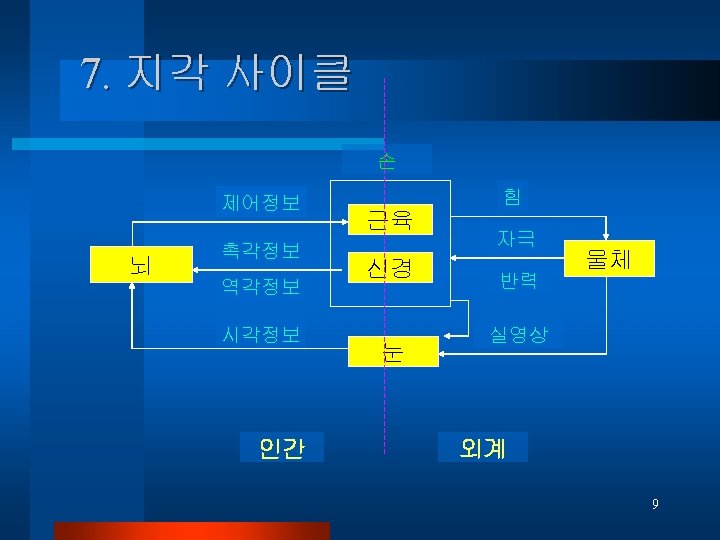

9. CAVE Cave Automatic Virtual Environment ( 동굴형 자동 가상환경 ) 1. 세계에서 가장 성공적인 VR 시스템 2. 1992년 Siggraph에 최초발표 3. UIC의 EVL에서 개발( 책임자 : T. De. Fanti ) 11

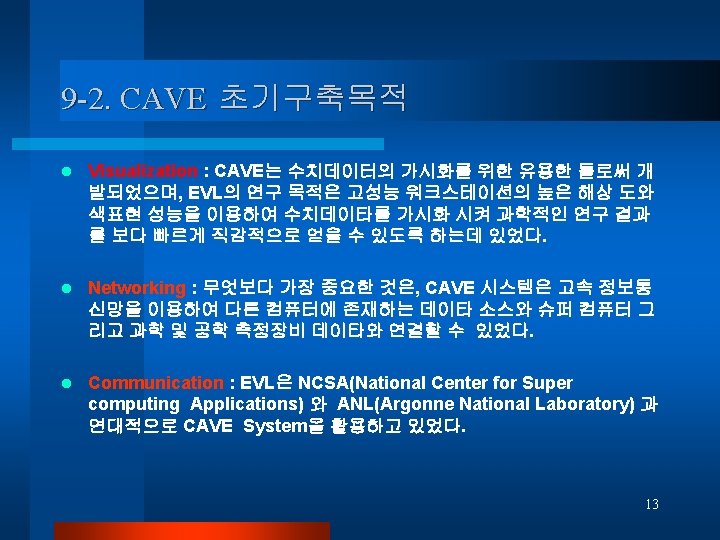

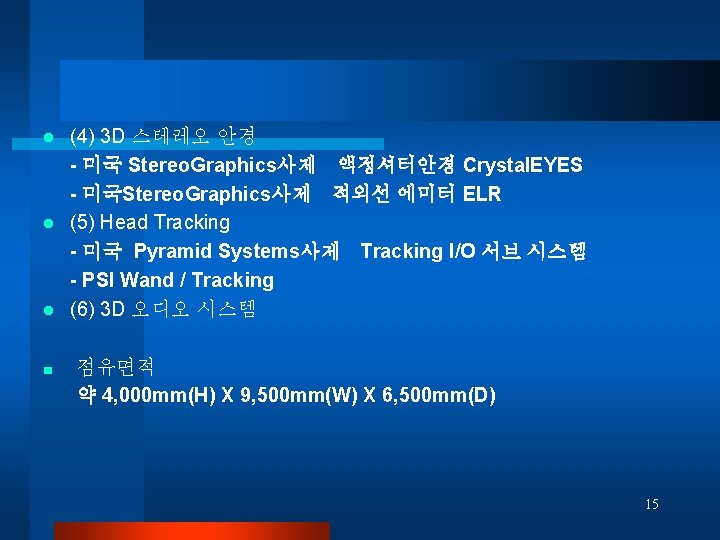

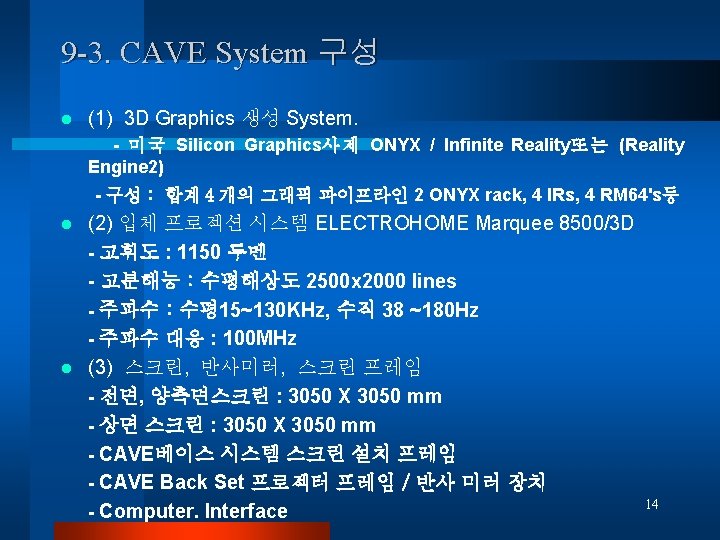

(4) 3 D 스테레오 안경 - 미국 Stereo. Graphics사제 액정셔터안경 Crystal. EYES - 미국Stereo. Graphics사제 적외선 에미터 ELR l (5) Head Tracking - 미국 Pyramid Systems사제 Tracking I/O 서브 시스템 - PSI Wand / Tracking l (6) 3 D 오디오 시스템 l ■ 점유면적 약 4, 000 mm(H) X 9, 500 mm(W) X 6, 500 mm(D) 15

Facilities ● VR system : Two 4 screen CAVE, Two Immersa. Desk(one with DUOVIEW option), One Immersa. Deks 2, One graphic pipe Infinity-Wall ● Computer - 2 Onyx Racks each with 512 Mbps of RAM, 4 x. R 1000 processors, 2 Infinite Reality each with 2 RM 6 s, Audio-Serial Option, SIRIUS video option - One Onyx rack with 3 Reality Engine 2 each with 2 RM 5 s, 14 R 4400 processors, 512 MB of RAM, SIRIUS video option, Audio Serial option - 1 Onyx Deskside with 512 Mbytes of RAM, 4 R 10000 Processors, 1 Infinite Reality with 2 RM 6 s, 1 SIRIUS vidio option - 7 Maximum IMPACT Indigo 2 s : 1 R 4400 processor, 6 R 10000 processors - 1 High IMPACT Indigo 2 : 1 R 10000 - Other Computers : 2 Sun Sparc Systems, 4 Macintosh Systems, 6 PC Systems ● Networking : Ethernet and ATM connectivity to the Internet and v. BNS ISDN, ATM teleconferencing system ● Media Production - 2 Hi-8 industrial cameras, Light Kit, Betacam A/B roll edit suite with effects, Hi-8 editing system, Access to VHS 3/4 inch formats, Access to a D 1 suite at NCSA - DAT recorder, Microphones, Anechoic chamber, Audio Racks, Genelec Enginreering speakers for CAVE, Immersa. Desk and video room, Vega Wireless system with Isomax Countryman microphone in CAVE or Immersa. Desk, Serial audio options / sound server support, 2 CD-ROM recorders 16

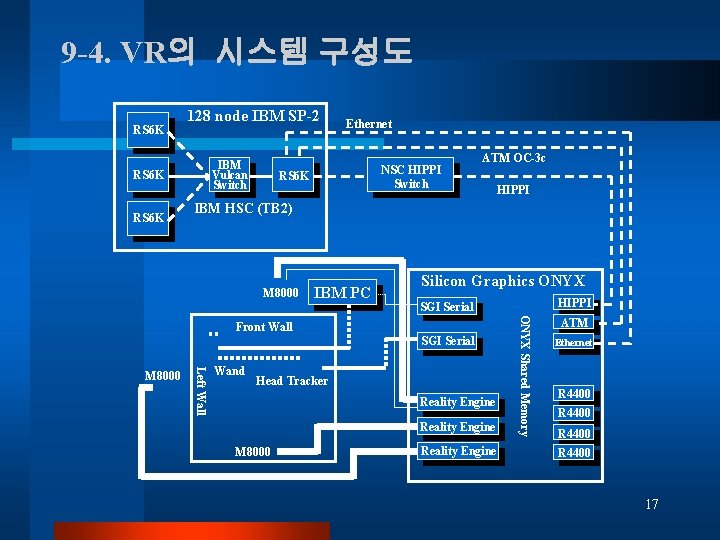

9 -4. VR의 시스템 구성도 RS 6 K 128 node IBM SP-2 IBM Vulcan Switch RS 6 K Ethernet NSC HIPPI Switch RS 6 K ATM OC-3 c IBM HSC (TB 2) M 8000 IBM PC Silicon Graphics ONYX Left Wall Head Tracker Reality Engine M 8000 Reality Engine ONYX Shared Memory SGI Serial Wand HIPPI SGI Serial Front Wall M 8000 HIPPI ATM Ethernet R 4400 17

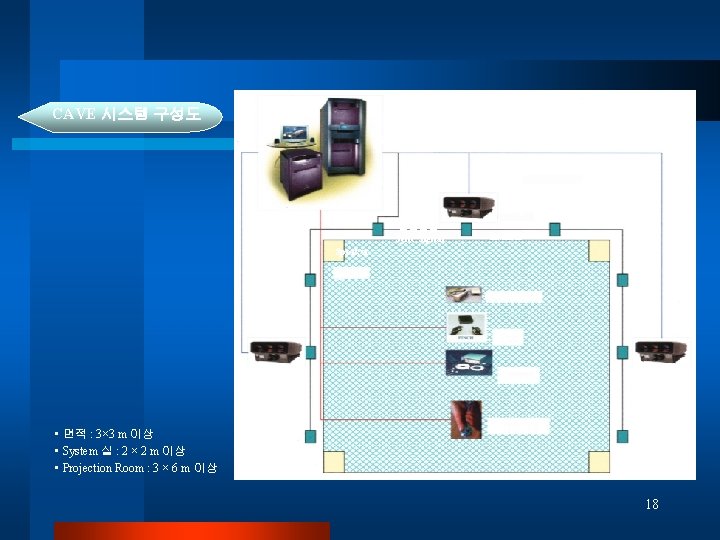

CAVE 시스템 구성도 SGI Onyx 2 IR 입체영상 Source Projector 입체영상 Sync Signal Emitter Speaker Crystal. Eyes 2 Glove Tracker • 면적 : 3× 3 m 이상 • System 실 : 2 × 2 m 이상 • Projection Room : 3 × 6 m 이상 Joystick 18

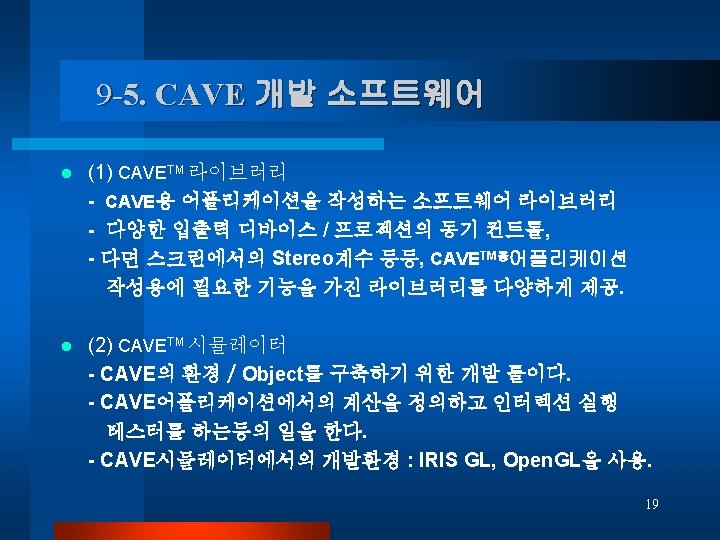

10. UIC의 CAVE의 내부 CAVE의 외형 20

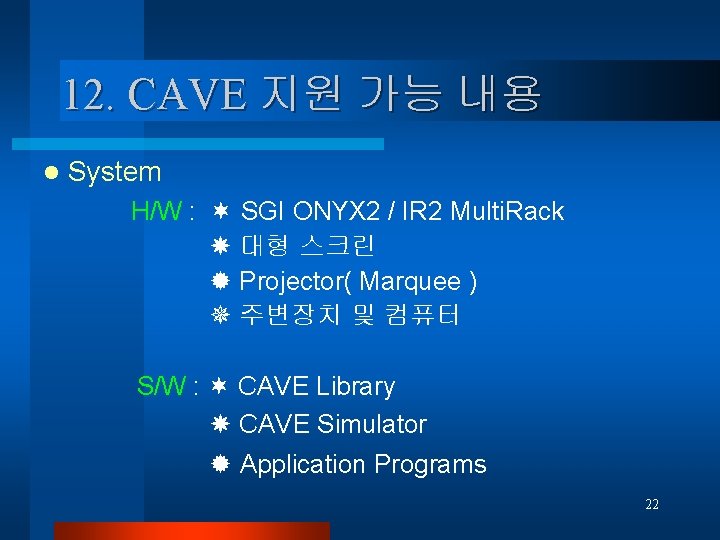

12. CAVE 지원 가능 내용 l System H/W : SGI ONYX 2 / IR 2 Multi. Rack 대형 스크린 Projector( Marquee ) 주변장치 및 컴퓨터 S/W : CAVE Library CAVE Simulator Application Programs 22

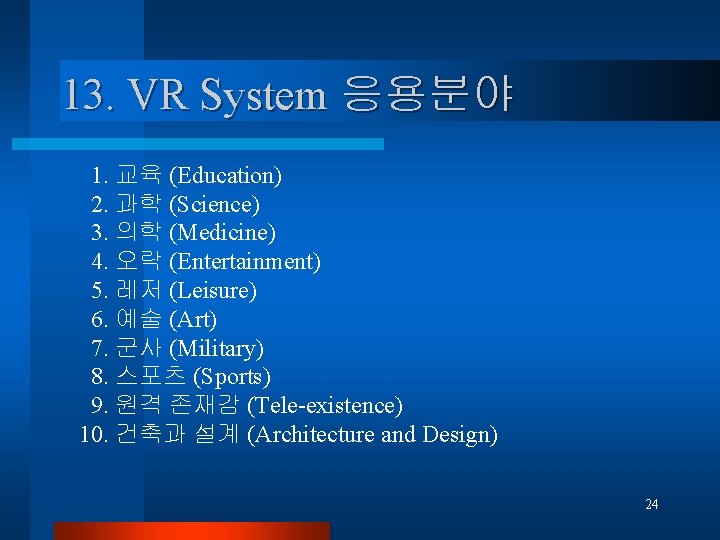

13. VR System 응용분야 1. 교육 (Education) 2. 과학 (Science) 3. 의학 (Medicine) 4. 오락 (Entertainment) 5. 레저 (Leisure) 6. 예술 (Art) 7. 군사 (Military) 8. 스포츠 (Sports) 9. 원격 존재감 (Tele-existence) 10. 건축과 설계 (Architecture and Design) 24

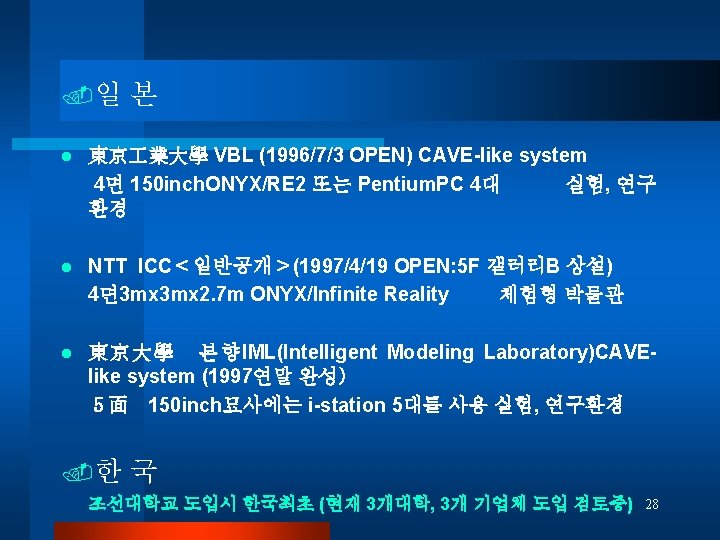

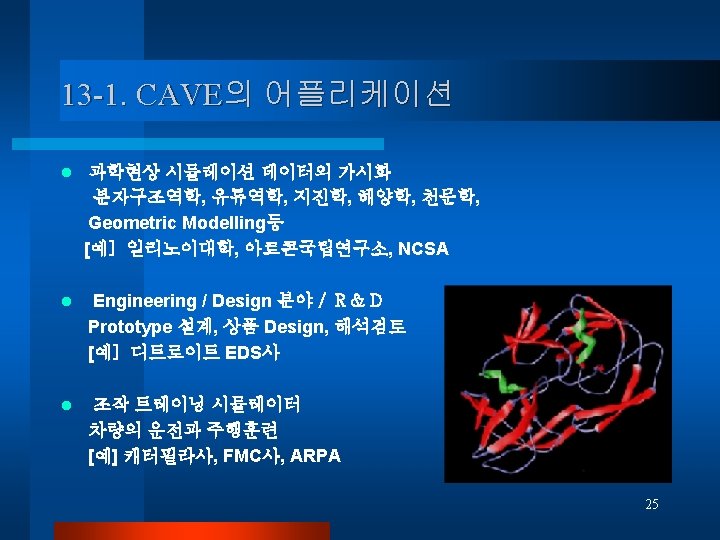

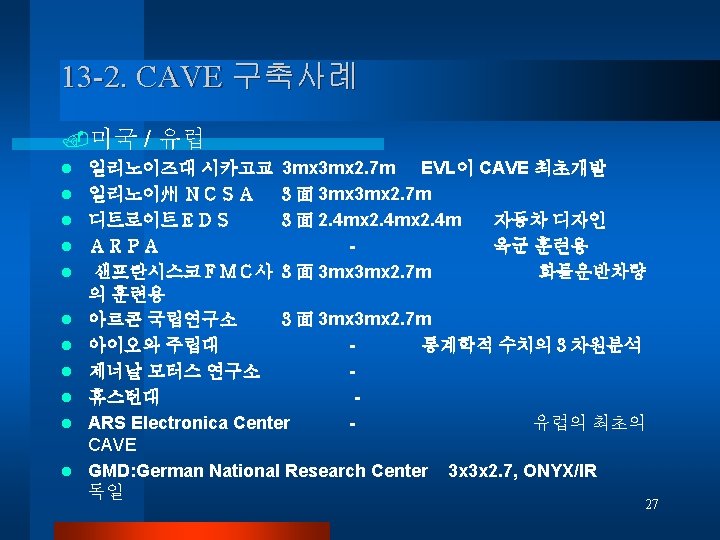

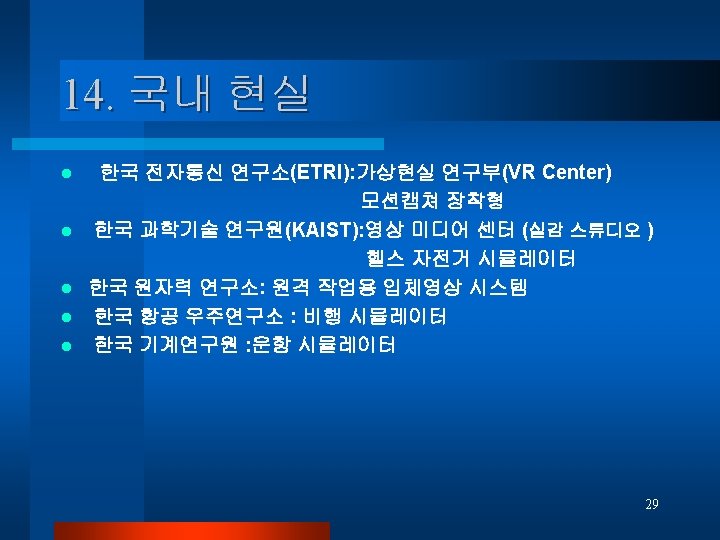

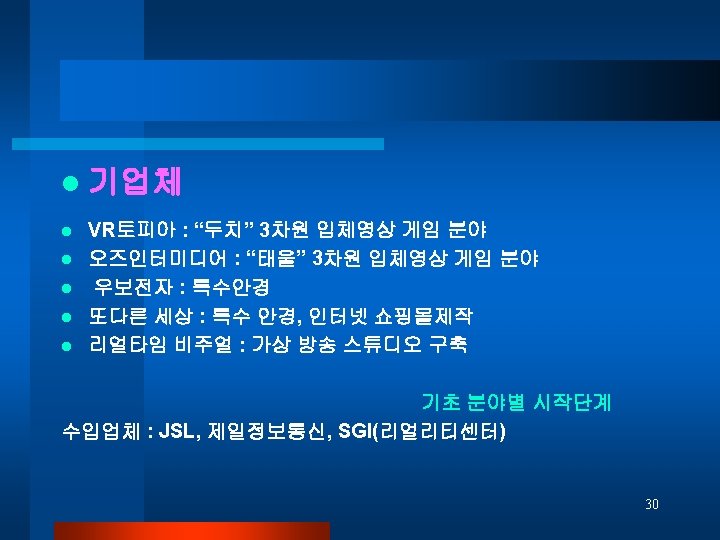

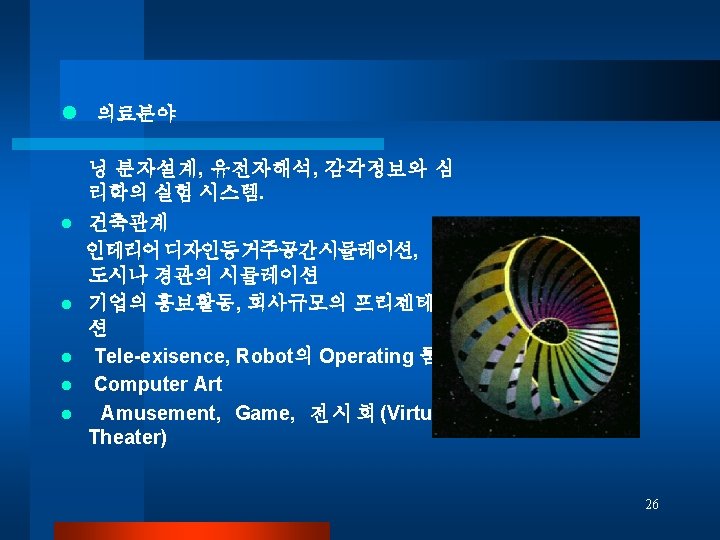

. 일 본 l 東京 業大學 VBL (1996/7/3 OPEN) CAVE-like system 4면 150 inch. ONYX/RE 2 또는 Pentium. PC 4대 실험, 연구 환경 l NTT ICC＜일반공개＞(1997/4/19 OPEN: 5 F 갤러리B 상설) 4면 3 mx 2. 7 m ONYX/Infinite Reality 체험형 박물관 l 東京大學 본향IML(Intelligent Modeling Laboratory)CAVElike system (1997연말 완성） ５面 150 inch묘사에는 i-station 5대를 사용 실험, 연구환경 . 한 국 조선대학교 도입시 한국최초 (현재 3개대학, 3개 기업체 도입 검토중) 28

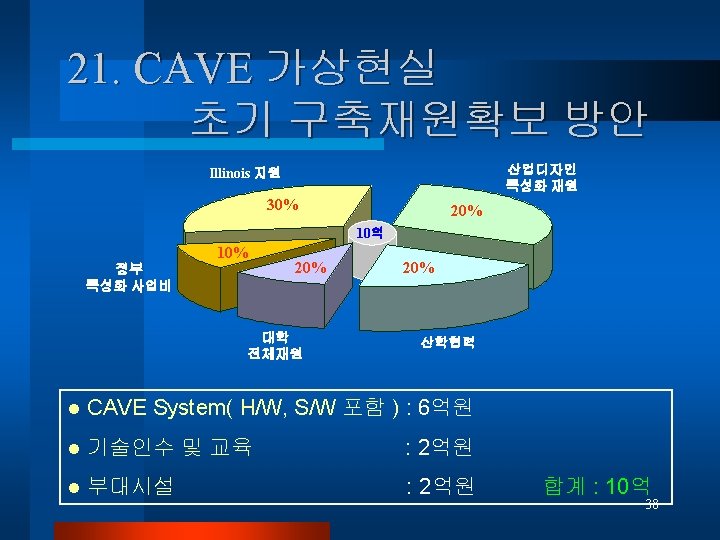

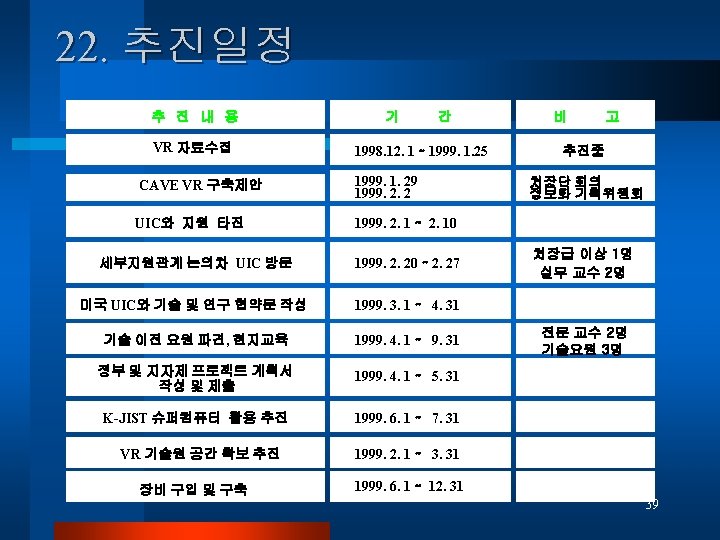

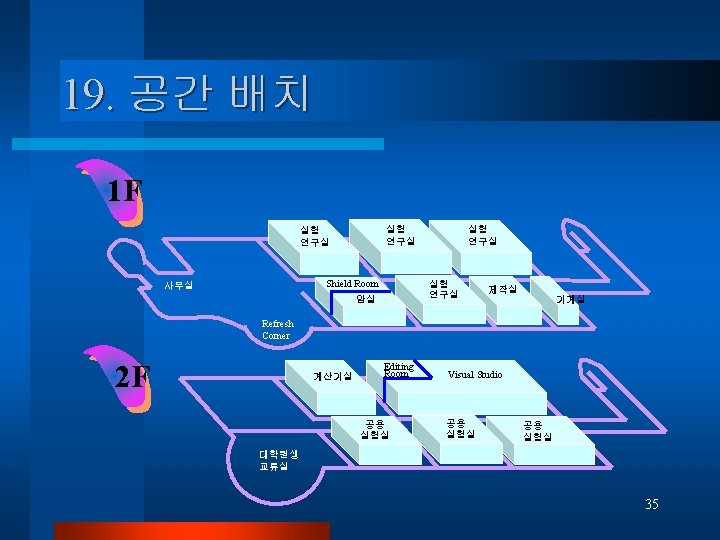

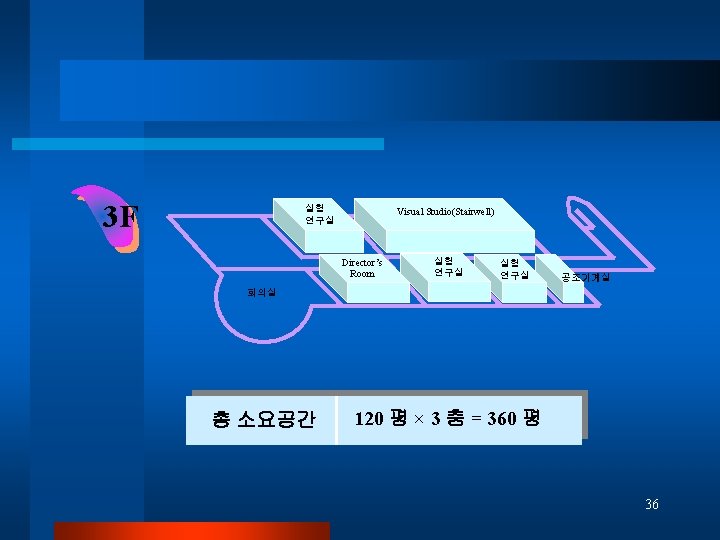

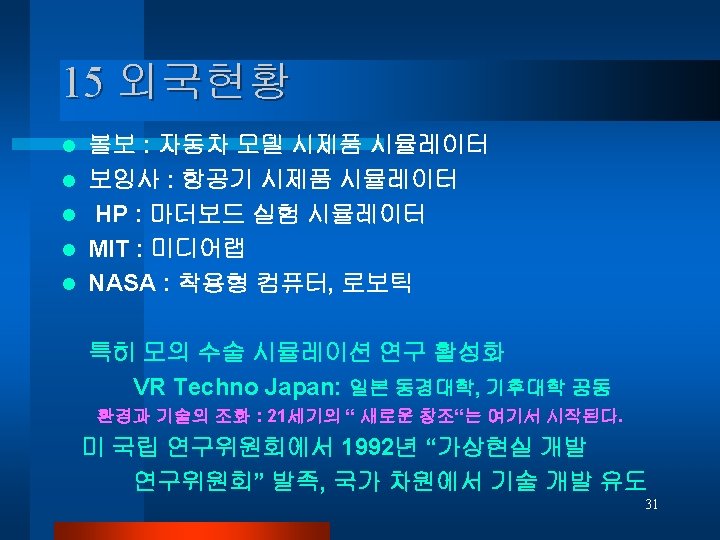

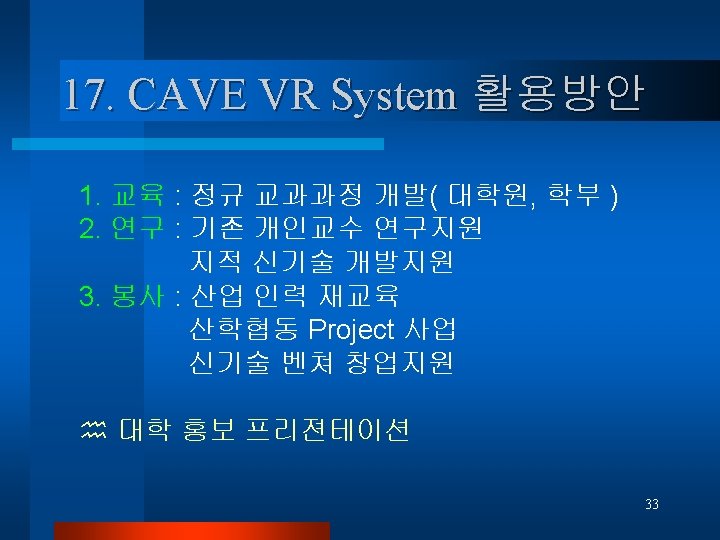

20. CAVE Purchase Prices 구 분 $ 원 ( 1$ = 1, 200원 ) Asian Selling Price 425, 000 510, 000 Audio Package 12, 300 14, 760, 000 CAVE Library 14, 900 17, 880, 000 CAVE Annual 13, 000 Maintenance Prices (3년 기준) Total Prices 465, 200 15, 600, 000 558, 240, 000 37
