802 11 ac system 20 08 1 Outline

802. 11 ac system 李源益 20 08 1

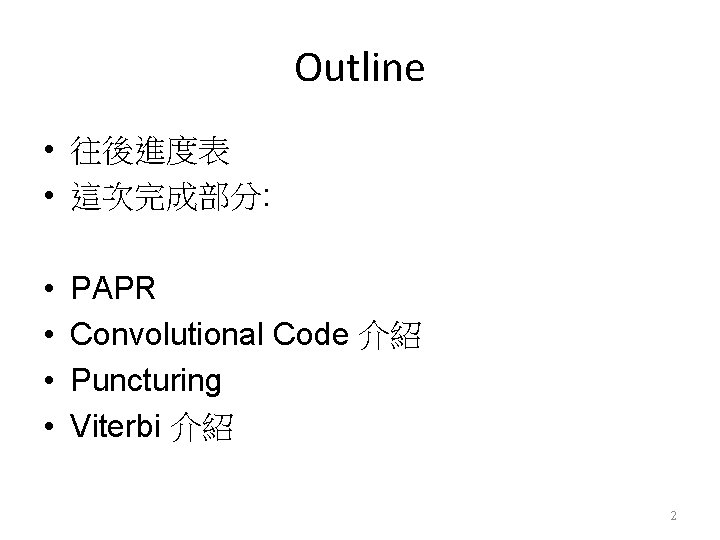

Outline • 往後進度表 • 這次完成部分: • • PAPR Convolutional Code 介紹 Puncturing Viterbi 介紹 2

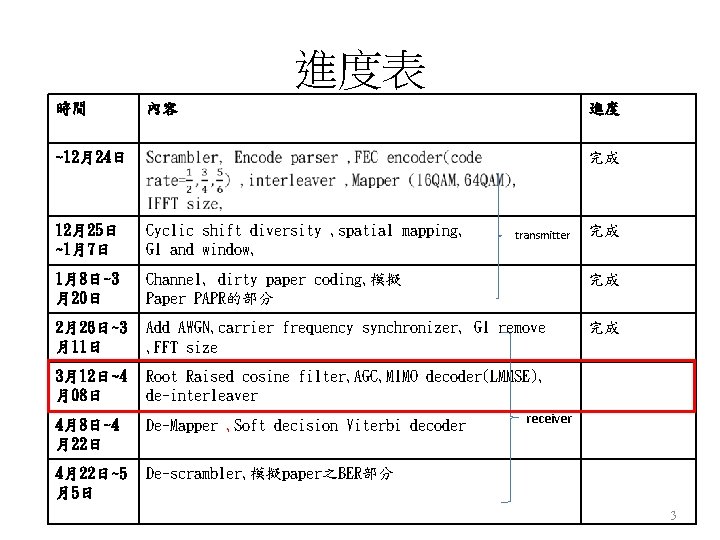

進度表 時間 內容 進度 ~12月24日 完成 12月25日 ~1月7日 Cyclic shift diversity , spatial mapping, GI and window, 1月8日~3 月20日 Channel, dirty paper coding, 模擬 Paper PAPR的部分 完成 2月26日~3 月11日 Add AWGN, carrier frequency synchronizer, GI remove , FFT size 完成 3月12日~4 月08日 Root Raised cosine filter, AGC, MIMO decoder(LMMSE), de-interleaver 4月8日~4 月22日 De-Mapper , Soft decision Viterbi decoder 4月22日~5 月5日 De-scrambler, 模擬paper之BER部分 transmitter 完成 receiver 3

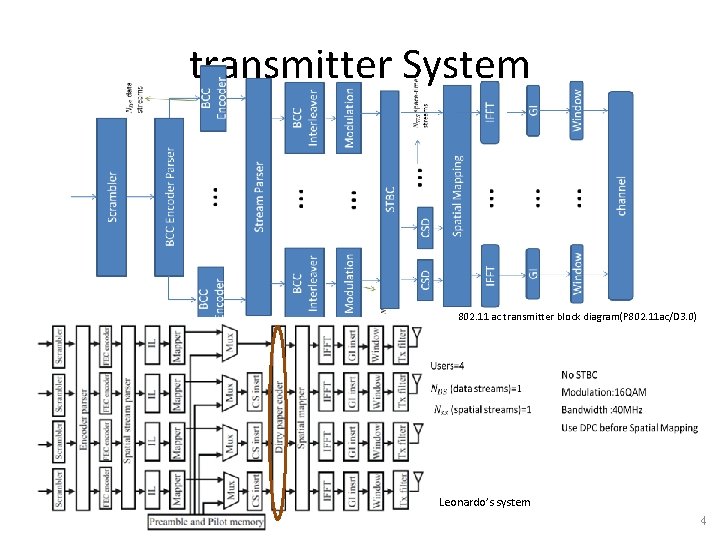

transmitter System 802. 11 ac transmitter block diagram(P 802. 11 ac/D 3. 0) Leonardo’s system 4

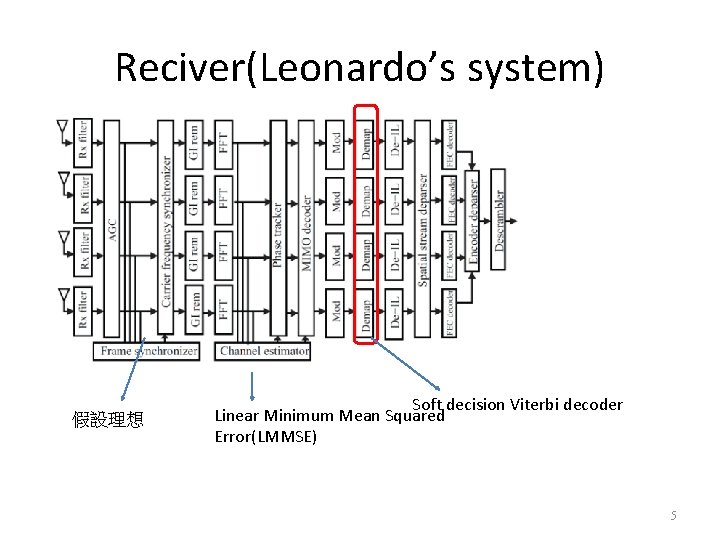

Reciver(Leonardo’s system) 假設理想 Soft decision Viterbi decoder Linear Minimum Mean Squared Error(LMMSE) 5

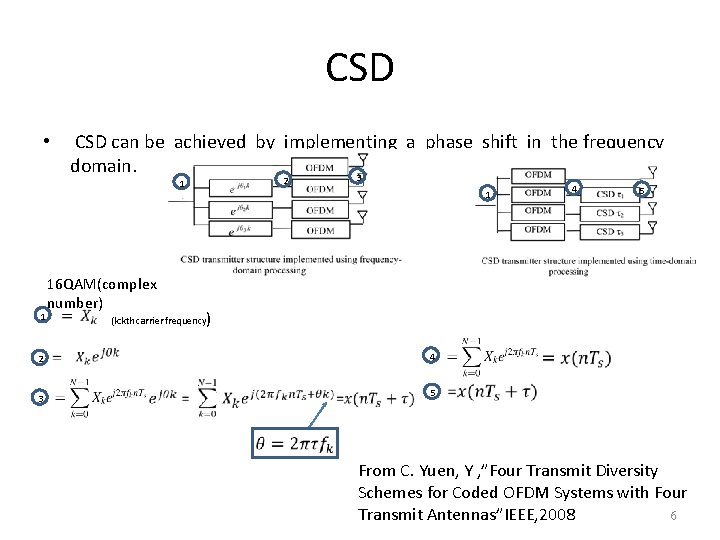

CSD • CSD can be achieved by implementing a phase shift in the frequency domain. 1 3 2 1 1 2 3 16 QAM(complex number) (k: kth carrier frequency 2 3 1 1 4 5 ) 4 5 From C. Yuen, Y , ”Four Transmit Diversity Schemes for Coded OFDM Systems with Four 6 Transmit Antennas”IEEE, 2008

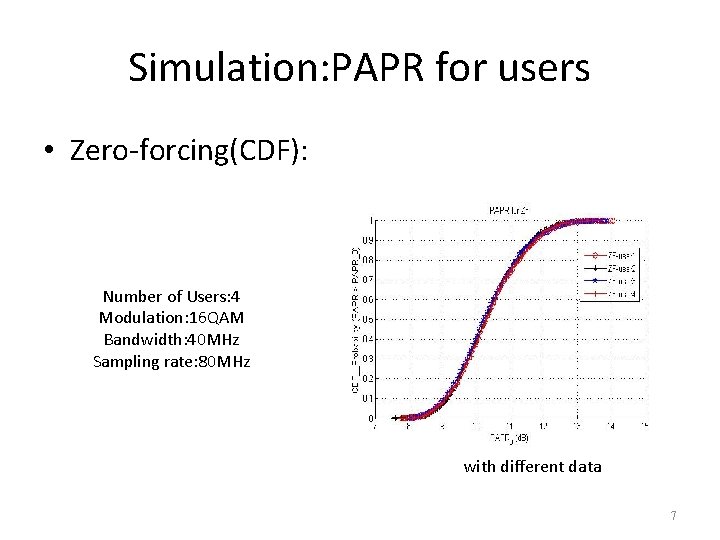

Simulation: PAPR for users • Zero-forcing(CDF): Number of Users: 4 Modulation: 16 QAM Bandwidth: 40 MHz Sampling rate: 80 MHz with different data 7

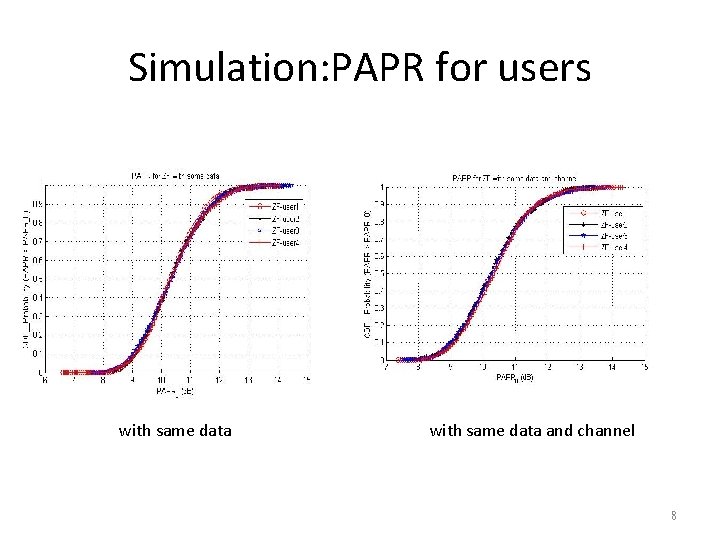

Simulation: PAPR for users with same data and channel 8

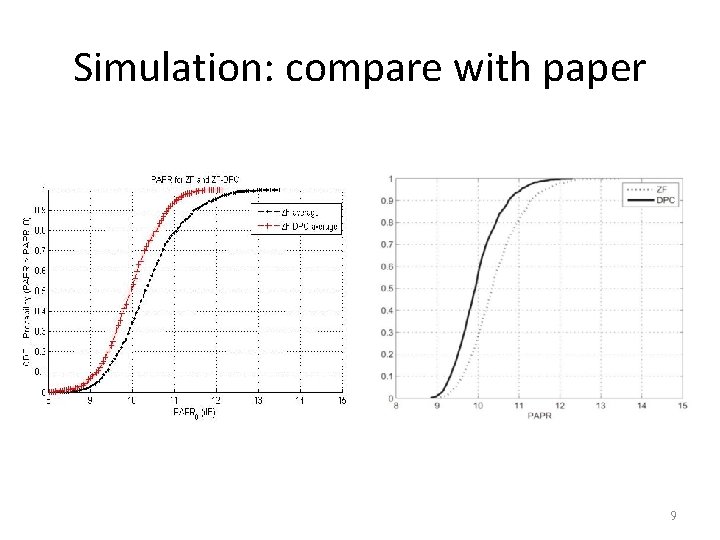

Simulation: compare with paper 9

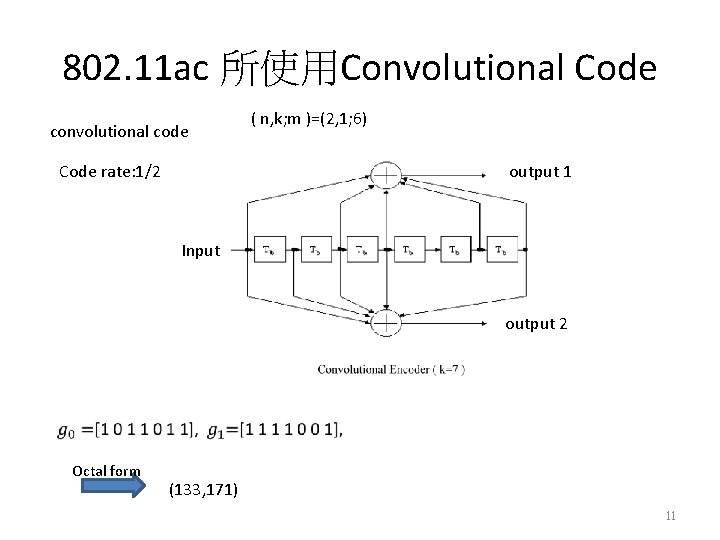

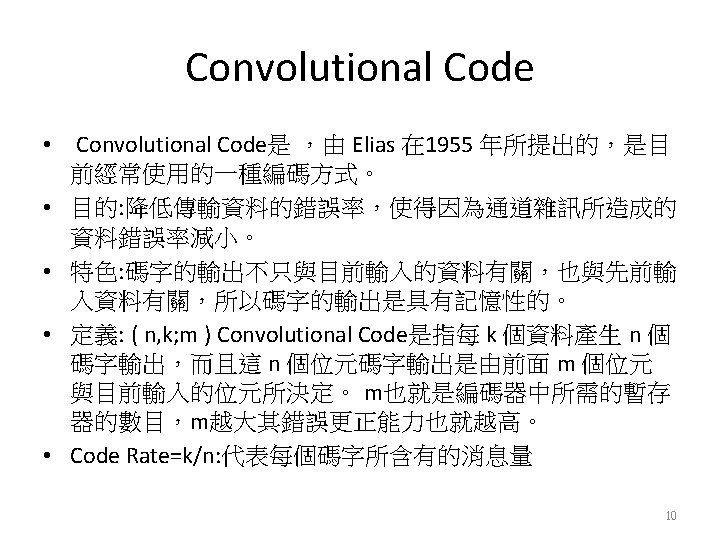

802. 11 ac 所使用Convolutional Code convolutional code Code rate: 1/2 ( n, k; m )=(2, 1; 6) output 1 Input output 2 Octal form (133, 171) 11

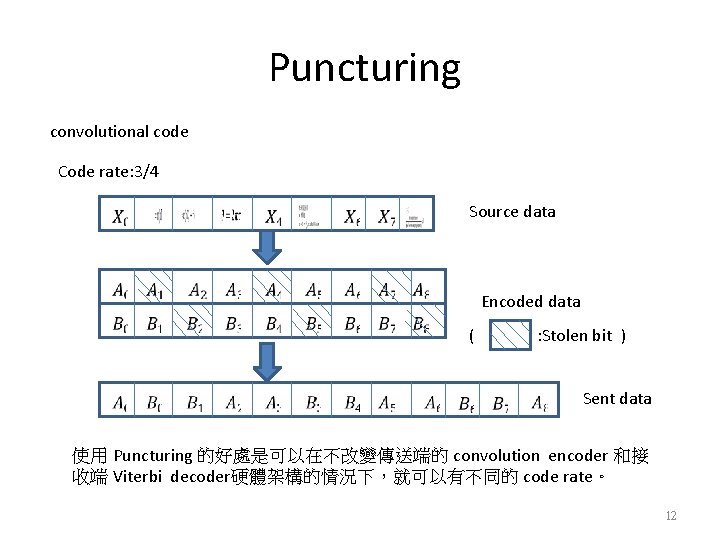

Puncturing convolutional code Code rate: 3/4 Source data Encoded data ( : Stolen bit ) Sent data 使用 Puncturing 的好處是可以在不改變傳送端的 convolution encoder 和接 收端 Viterbi decoder硬體架構的情況下，就可以有不同的 code rate。 12

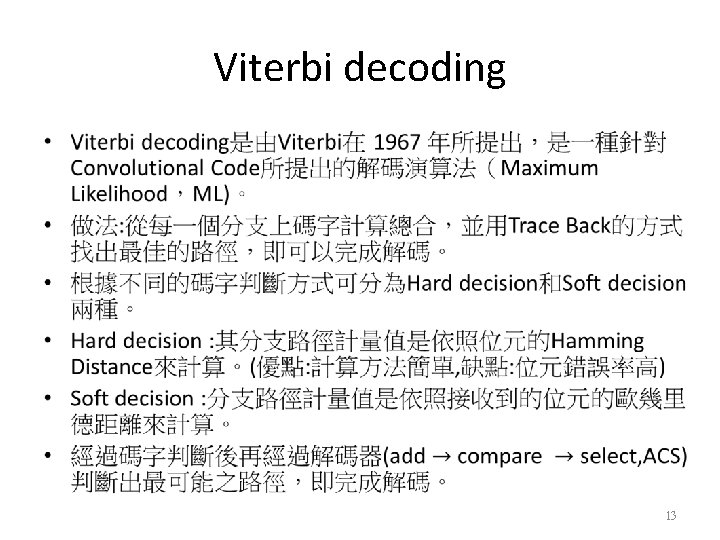

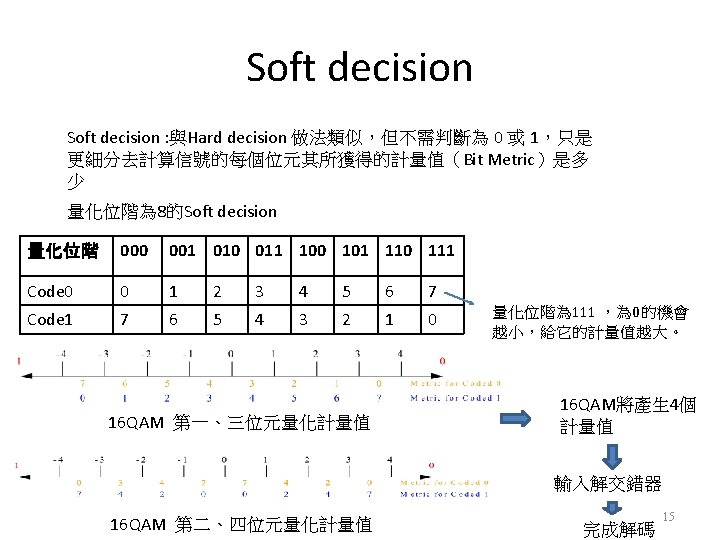

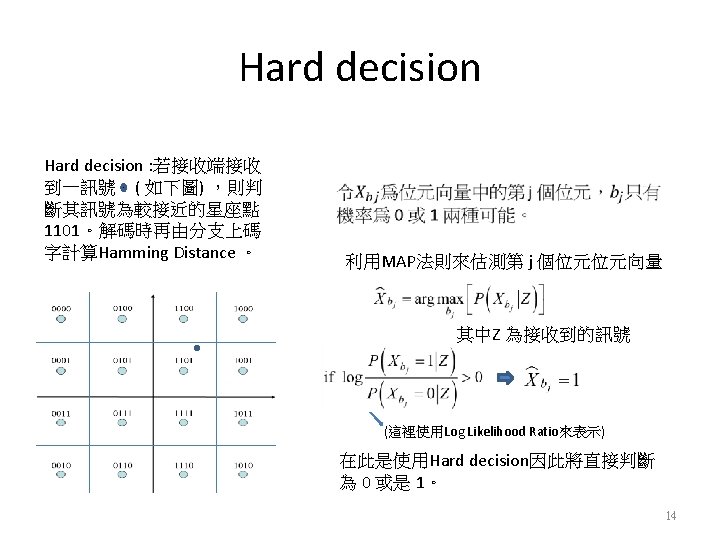

Viterbi decoding • 13
