802 1 q o 192 168 1 x24

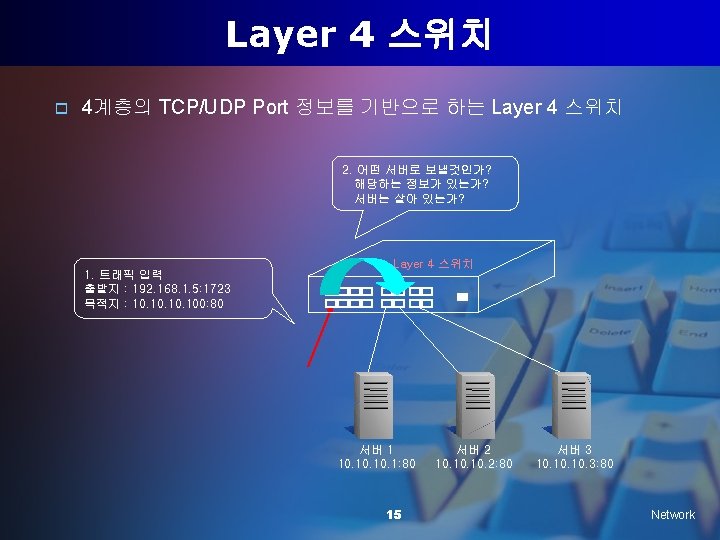

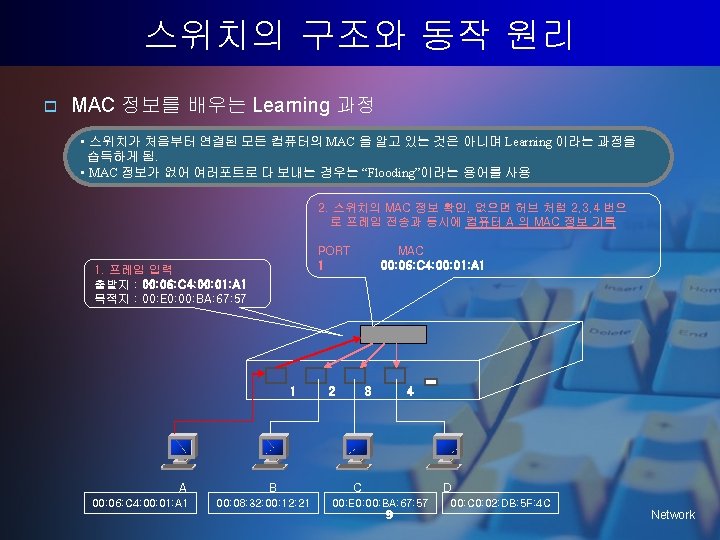

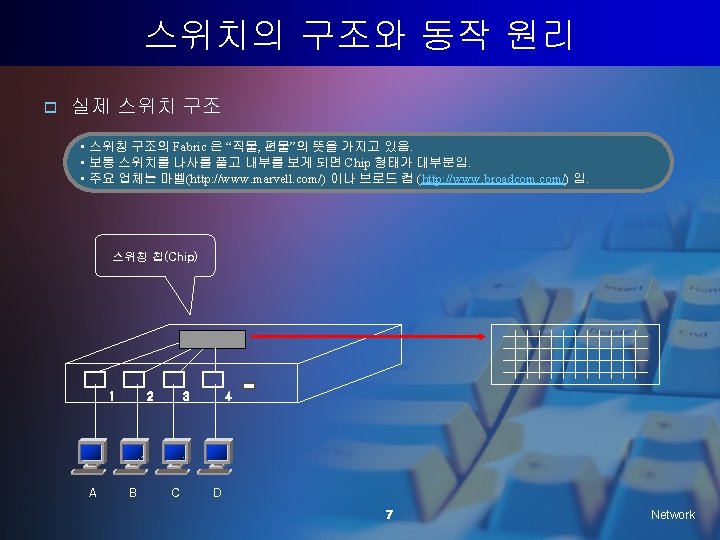

802. 1 q의 가상랜 o 다른 네트워크와 통신을 하게 해주는 라우터 192. 168. 1. x/24 -> 192. 168. 1. 1 192. 168. 2. x/24 -> 192. 168. 2. 1 192. 168. 3. x/24 -> 192. 168. 3. 1 라우터 와 같이 각 네트워크에 대한 정보를 가지고 있는 라우터 Port 1 - 192. 168. 1. 1 Port 2 - 192. 168. 2. 1 Port 3 - 192. 168. 3. 1 스위치 Default VLAN 1 192. 168. 1. 0/24 학생 VLAN 2 192. 168. 2. 0/24 선생님 VLAN 3 28 192. 168. 3. 0/24 Network

802. 1 q의 가상랜 o Layer 3 라우팅 기능을 이용한 VLAN간의 통신 192. 168. 1. x/24 -> 192. 168. 1. 1 192. 168. 2. x/24 -> 192. 168. 2. 1 192. 168. 3. x/24 -> 192. 168. 3. 1 와 같이 각 네트워크에 대한 정보를 가지고 있는 스위치 VLAN 1 - 192. 168. 1. 1 VLAN 2 - 192. 168. 2. 1 Layer 3 스위치 VLAN 3 - 192. 168. 3. 1 Default VLAN 1 192. 168. 1. 0/24 학생 VLAN 2 192. 168. 2. 0/24 선생님 VLAN 3 192. 168. 3. 0/24 29 Network

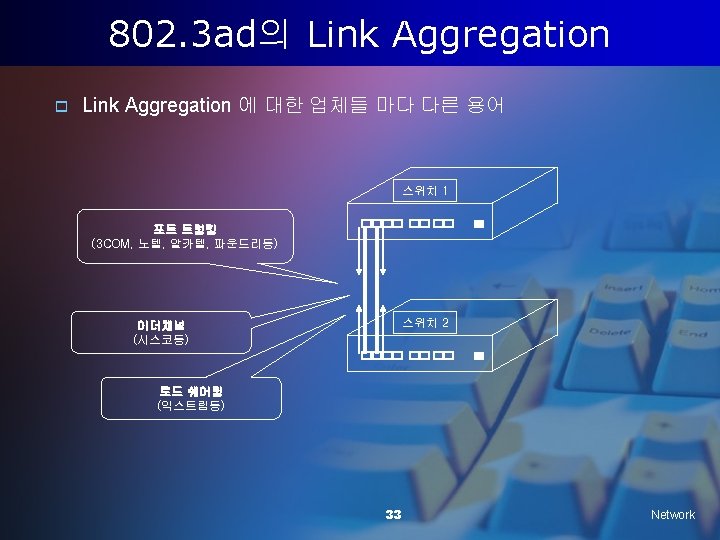

802. 3 ad의 Link Aggregation o 일반적인 스위치에서의 스위치간의 연결 100 Base-TX 포트 스위치 1 Category 5 UTP 케이블 단방향 최대 100 Mbps 스위치 2 100 Base-TX 포트 31 Network

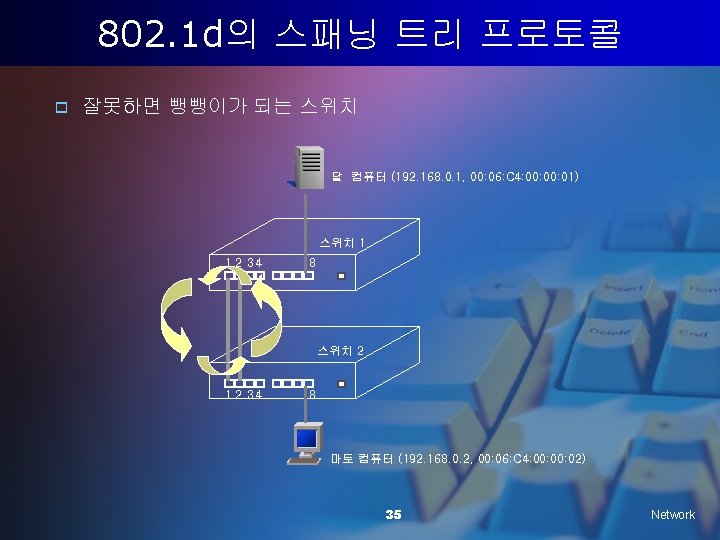

802. 1 d의 스패닝 트리 프로토콜 o 뺑뺑이를 막아주는 스패닝 트리 프로토콜 달 컴퓨터 스위치 1의 BPDU Root ID : 80: 00: 06: C 4: 00: 01 Root Path Cost : 0 Bridge ID : 80: 00: 06: C 4: 00: 01 1 2 34 스위치 1 00: 06: C 4: 00: 01 스위치 2 00: 06: C 4: 00: 02 8 1 2 34 8 스위치 2의 BPDU Root ID : 80: 00: 06: C 4: 00: 02 Root Path Cost : 0 Bridge ID : 80: 00: 06: C 4: 00: 02 마토 컴퓨터 36 Network

802. 1 d의 스패닝 트리 프로토콜 o Cost 는 같지만 Port ID 때문에 포트 2가 Blocking 달 컴퓨터 Root 스위치 (브리지) 1 2 34 스위치 1 00: 06: C 4: 00: 01 스위치 2 00: 06: C 4: 00: 02 8 Port ID : 8001 Cost : 19 Port ID : 8002 Cost : 19 1 2 34 Blocking 8 마토 컴퓨터 38 Network

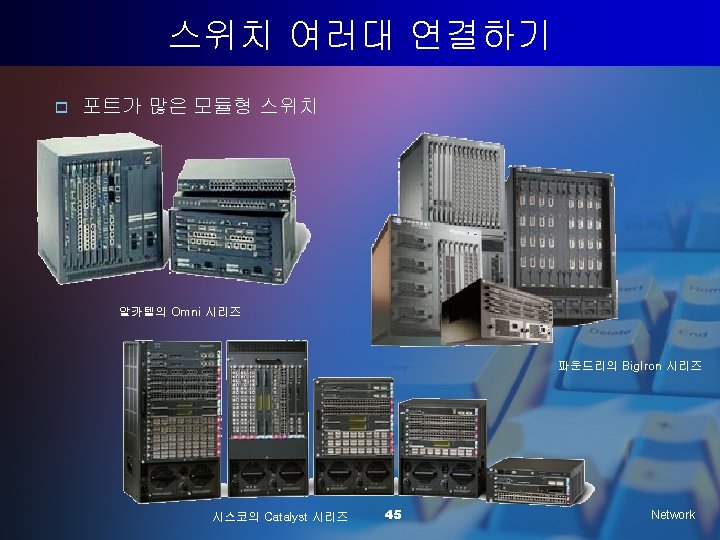

802. 1 d의 스패닝 트리 프로토콜 o 스패닝 트리 Cost 값 ��� �� Cost 값 대역폭 4 Mbps 250 10 Mbps 100 16 Mbps 62 45 Mbps 39 100 Mbps 19 155 Mbps 14 622 Mbps 6 1 Gbps 4 10 Gbps 2 39 Network
