8. RAZRED 1. 1. ELEKTRIČNI LOGIČKI SKLOPOVI I REGISTRI
ELEKTRIČNE OSNOVE RAČUNALA � Računalo se sastoji od niza elektroničkih sklopova. � U njima se odvijaju određeni procesi, funkcije. � Tim procesima upravlja operacijski sustav računala. � OPERACIJSKI SUSTAV � Potrebni programi za razne operacije, poslove, funkcije: � Program za obradu teksta, program za izradu prezentacija, razni programski jezici i slično.
USPOREDBA S TVORNICOM � Tvornica se satoji od nekoliko progona. � U jednom izrađuju motor, u drugom karoseriju, u trećem ovjes i mehanički dijelovi. � Svaki od tih pogona sadrži nekoliko manjih odjela u kojima se izrađuju i montiraju manji dijelovi. � Ti dijelovi zajedno predstavljaju automobil, novi i lijepi automobil. � Da se svi ti dijelovi uklope u odgovarajuću cjelinu brine se glavni konstruktor.
ELEKTRONIČKE OSONOVE RAČUNALA Program za obradu teksta prikazuje vrstu pisma, a Operacijski sustav pohranjuje ili zapisuje napisano. � OS računala brine o više stvari u isto vrijeme, mnogo se odvija istovremeno, vrše se mnoge funkcije. � OS mora privremeno rezultate negdje pohraniti – dijelovi mememorije, registri. � Računalo zna samo zbrajata, ali to obavlja nevjerovatno brzo. � U registre pohranjuje međurezultate matematičkih operacija, sadržaji neoznanica i slično. •
LOGIČKI SKLOPOVI � Osnovne jedinice od kojih se tvore računala. � Izvedba im ovisi o tehnologiji vremena u kojima su izrađeni. � Mogu biti mehanički, elektronički, optički, kvantni, biološki, kemijski, . . .
LOGIČKI SKLOPOVI � Osnova im je u matematičkoj logici. � Tvore se oko osnovnih logičkih sklopova operacija I (eng. AND), ILI (eng. OR), NE (eng. NOT): � Prekidači ili sklopke u računalu koji usmjeruju tijek podatka zavisno od određenih uvjeta. � Sabirnice povezuju sve sklopove unutar računala, njima putuju podaci. � Sklopovi i sabirnice se nalaze na matičnoj ploči računala. Tu se nalazi i procesor. Na matičnu ploču se spajaju i svi vanjski dijelovi računala.
� Preko sabirnice idu svi podaci, te tako komponente međusobno komuniciraju. � Najbitnija sabirnica je FSB Front Side Bus sabirnica, koja povezuje čipset Northbridge i CPU.

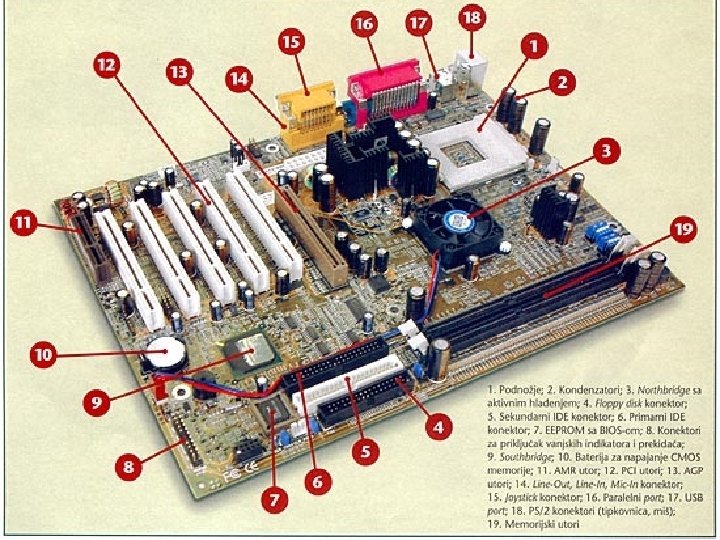

MATIČNA PLOČA (MOTHERBOARD)
PROCESOR RAČUNALA (CPU)
OS � Sav promet podataka unutar računala, redoslijed vršenja, način prikaza nadzire operacijski sustav računala. Operacijski sustav računala je slavni inžinjer računala. Bez njega rad je nemoguć.
KLJUČNI POJMOVI � Logički sklopovi – elektronički sklopovi, prekidači koji ovisno o ulaznim vrijednostima usmjeruju tijek podataka. � Registri – dijelovi memorije koji služe za pohranjivanje međurezultata računskih operacija i za vrijednosti nepoznanica. � Sabirnice – elektronički putovi kojim ase prenose pdaci unutar računala.
