8 POKRETNI ELEKTRINI NABOJI NOSIOCI STRUJE ibenik 2015

8 POKRETNI ELEKTRIČNI NABOJI - NOSIOCI STRUJE Šibenik, 2015. /2016.

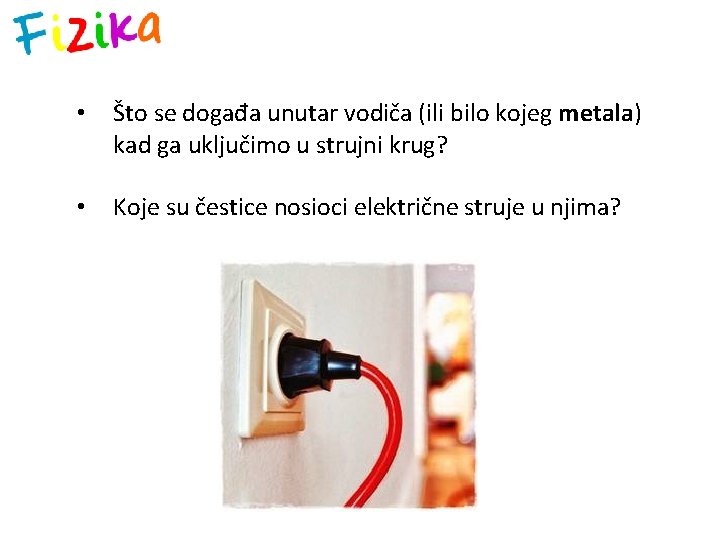

• Što se događa unutar vodiča (ili bilo kojeg metala) kad ga uključimo u strujni krug? • Koje su čestice nosioci električne struje u njima?

ATOMSKA JEZGRA ELEKTRONSKI OMOTAČ Električki neutralan atom – jednak broj pozitivnih (protona) i negativnih (elektrona) naboja. Pozitivni ion kada atom izgubi jedan ili više elektrona, ukupni naboj mu je pozitivan. (+) Negativni ion kada atom veže jedan ili više elektrona, ukupni naboj mu je negativan. (-)

Metalno je tijelo građeno od pravilno razmještenih nepokretljivih pozitivnih iona metala između kojih se nasumce amo – tamo gibaju slobodni elektroni. RAŠTRKANI ELEKTRONI

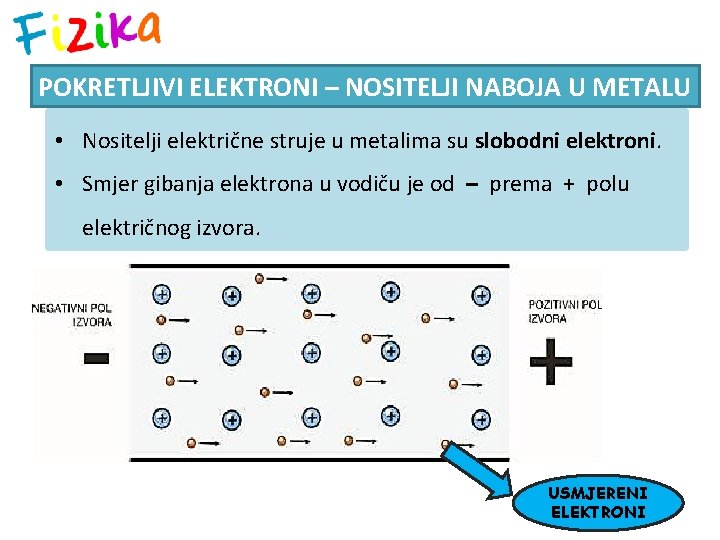

POKRETLJIVI ELEKTRONI – NOSITELJI NABOJA U METALU • Nositelji električne struje u metalima su slobodni elektroni. • Smjer gibanja elektrona u vodiču je od – prema + polu električnog izvora. USMJERENI ELEKTRONI

IONI - NOSITELJI NABOJA U ELEKTROLITIMA • Nositelji struje u elektrolitima su pozitivni ioni koji se gibaju prema negativnoj katodi , i negativni ioni koji se gibaju prema pozitivnoj anodi.

Kada elektrolitom teče struja, pozitivni i negativni ioni gibaju se u suprotnim smjerovima. (+) (-) Dogovoreni smjer struje je SUPROTAN smjeru u kojem se gibaju elektroni. (-) (+)

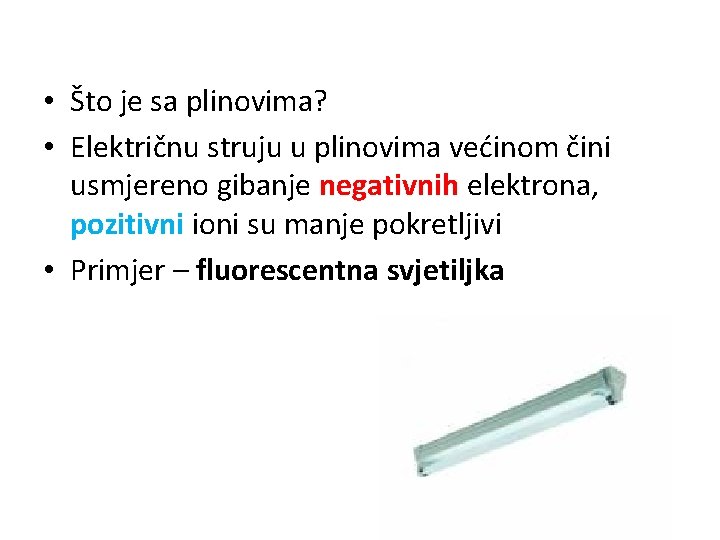

• Što je sa plinovima? • Električnu struju u plinovima većinom čini usmjereno gibanje negativnih elektrona, pozitivni ioni su manje pokretljivi • Primjer – fluorescentna svjetiljka

8 MJERIMO ELEKTRIČNU STRUJU Šibenik, 2014. /2015.

Ponovimo serijski i paralelni spoj trošila! Kada će struja biti veća? Tok vode kroz korito. . . Oboje se granaju, količina vode se dijeli na grane, a tako je i kod struje Električna struja je usmjereno gibanje naboja Strujanje vode je jače što više vode u kraćem vremenu prođe presijekom – isto je sa strujanjem električnih naboja!

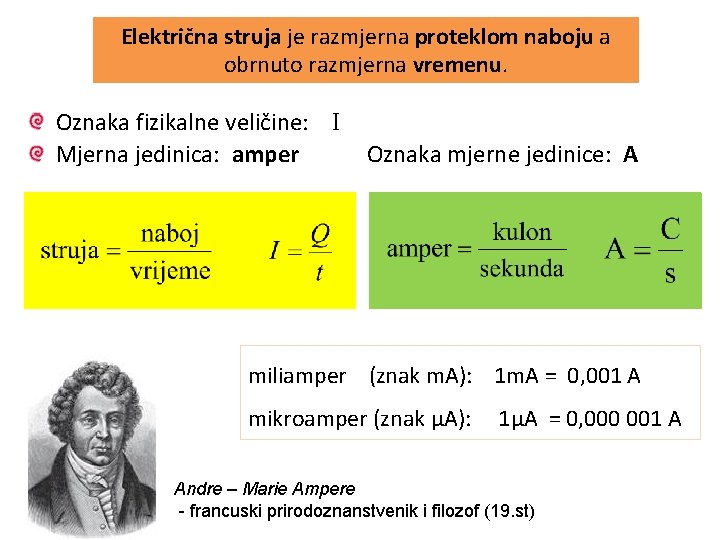

Električna struja je razmjerna proteklom naboju a obrnuto razmjerna vremenu. Oznaka fizikalne veličine: I Mjerna jedinica: amper Oznaka mjerne jedinice: A miliamper (znak m. A): 1 m. A = 0, 001 A mikroamper (znak μA): 1μA = 0, 000 001 A Andre – Marie Ampere - francuski prirodoznanstvenik i filozof (19. st)

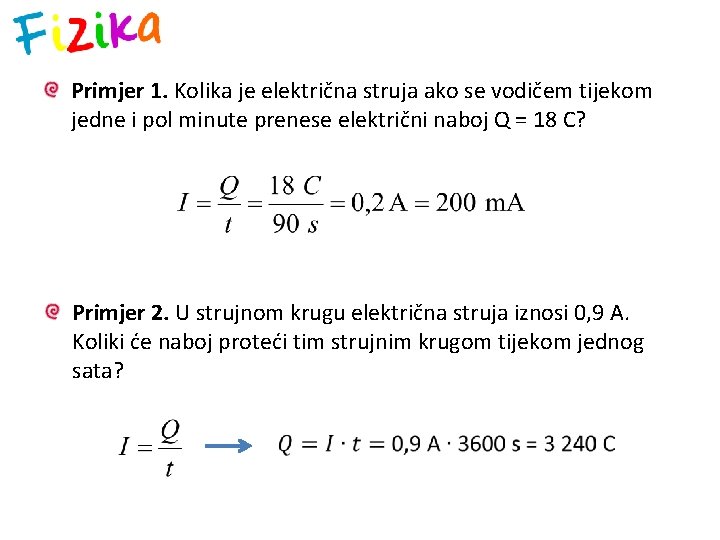

Primjer 1. Kolika je električna struja ako se vodičem tijekom jedne i pol minute prenese električni naboj Q = 18 C? Primjer 2. U strujnom krugu električna struja iznosi 0, 9 A. Koliki će naboj proteći tim strujnim krugom tijekom jednog sata?

Ampermetar – uređaj za mjerenje struje - u strujni krug se uvijek uključuje serijski

Kratki spoj Do kratkog spoja dolazi kad se unutar električnog strujnog kruga spojne žice izravno spoje. Tada električna struja neće više prolaziti trošilom nego dodatnom žicom. U shemi su crvenom bojom obojane žice kojima prolazi električna struja prilikom kratkog spoja.

Osigurač služi za zaštitu od kratkog spoja. Prilikom prolaska prevelike struje kroz osigurač, njegova se nit rastali. Simbol osigurača u shemi:

Mijenja li se struja pri prolasku žaruljicom? Struja koja ulazi u žaruljicu jednaka je struji koja iz nje izlazi.

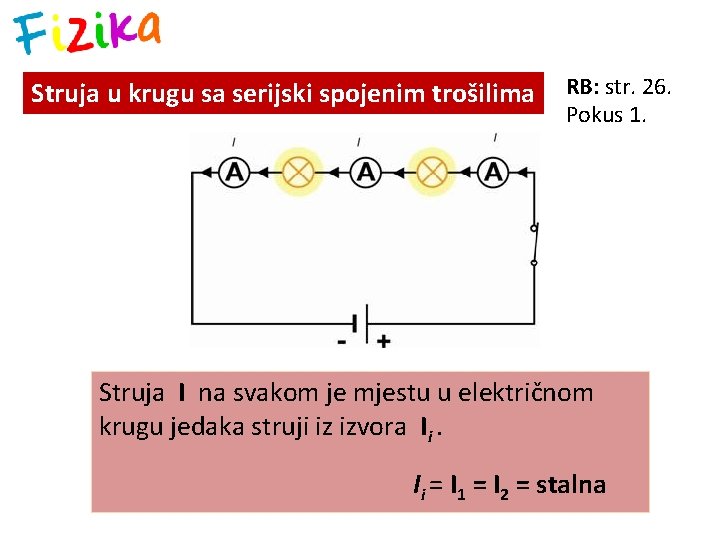

Struja u krugu sa serijski spojenim trošilima RB: str. 26. Pokus 1. Struja I na svakom je mjestu u električnom krugu jedaka struji iz izvora Ii. Ii = I 1 = I 2 = stalna

Struja u krugu sa paralelno spojenim trošilima RB: str. 26. Pokus 2. Struja iz izvora Ii prije grananja jednaka je zbroju struja I 1 i I 2 u pojednim granama strujnog kruga.

DZ: RB: str. 27. i 28. Zad. 3. – 8. + Radni Listić
