8 - Konvolüsyon İntegrali Neye karşılık düşüyor? L. O. Chua, C. A. Desoer, S. E. Kuh. “Linear and Nonlinear Circuits” Mc. Graw Hill, 1987, New York

Lineer zamanla değişmeyen sistemlerde nasıl belirlenir? giriş süreç impulse yanıtı çıkış girişine karşılık çıkışı

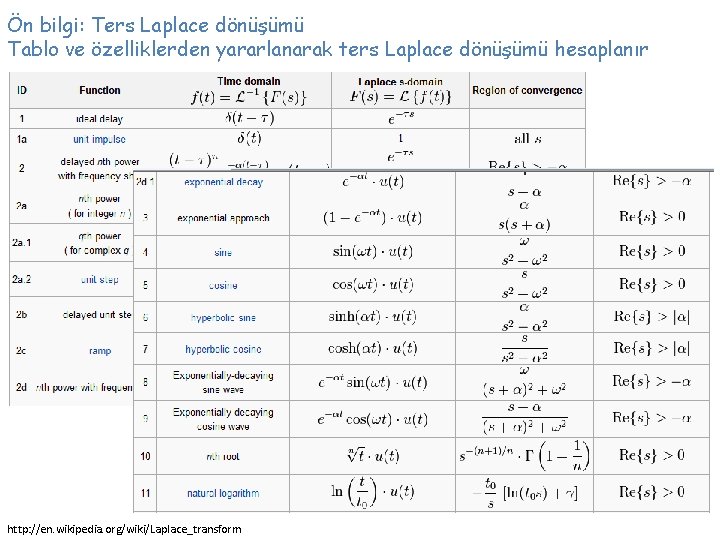

Ön bilgi: Ters Laplace dönüşümü Tablo ve özelliklerden yararlanarak ters Laplace dönüşümü hesaplanır http: //en. wikipedia. org/wiki/Laplace_transform

Laplace Dönüşümünden Faydalanarak Öz Çözümün Bulunması öz çözüm

Öz çözümü belirleyiniz.

Laplace Dönüşümünden Faydalanarak Zorlanmış Çözümün Bulunması 0 zorlanmış çözüm

Laplace Dönüşümünden Faydalanarak Tam Çözümün Bulunması Çıkışın Belirlenmesi

Çıkışı belirleyiniz.

Özdeğerler, Sıfırlar ve Kutuplar (1) Tanım (1) ile verilen sistemin özdeğerleri A’nın karakteristik çok terimlisinin kökleridir. karakteristik çok terimli özdeğerler reel, kompleks, katlı olabilirler. nx 1 sabit vektör nxn sabit matris

Tanım: (1) ile verilen sistemin kutupları kökleridir. Sonuç: Kutuplar özdeğerlerin bir alt kümesidir Tanım: (1) ile verilen sistemin sıfırları, ( vektör) girişine çıkışı veren s değerleridir. sabit nx 1 Bir şey ihmal edilmiş , ne?

Girişler çıkışlara eşit ise m=r Sistemin sıfır çok terimlisi Girişler çıkışlara eşit ise Karakteristik çok terimli ‘in kökleri (1) sisteminin sıfırlarıdır
