8 ELEKTRIČNI NAPON

Električna baterija Električni akumulator

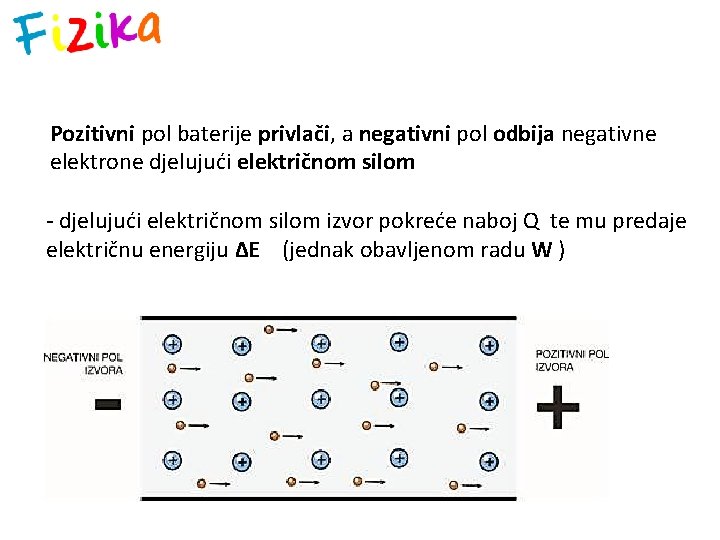

Pozitivni pol baterije privlači, a negativni pol odbija negativne elektrone djelujući električnom silom - djelujući električnom silom izvor pokreće naboj Q te mu predaje električnu energiju ΔE (jednak obavljenom radu W )

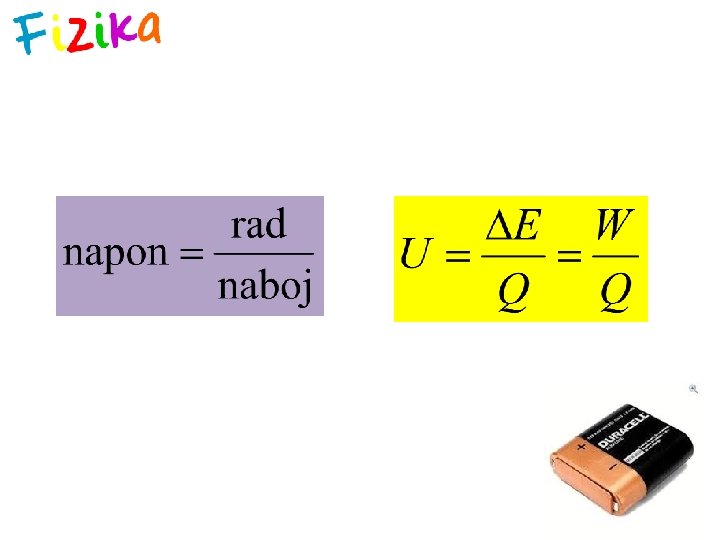

Rad izvora = električna energija nosioca naboja u struji

Baterija : kemijska energija električna energija Suhi članak Galvanski članak

Mjerna jedinica električnog napona je VOLT Alessandro Volta - talijanski fizičar Voltin članak

Voltmetar – uređaj za mjerenje napona. Voltmetar se u strujni krug uključuje paralelno s izvorom ili trošilom.

Napon serijski spojenih izvora Ukupni napon izvora jednak je zbroju napona pojedinačnih baterija.

Napon u serijskome spoju trošila Napon izvora jednak je zbroju napona na pojedinim trošilima.

Napon u paralelnome spoju trošila Napon izvora jednak je naponu na pojedinom trošilu Sva trošila troše maksimum električne energije, pa i više energije crpe iz baterije jača ukupna strujnog kruga (jer je ona zbroj struja u pojedinim granama! )

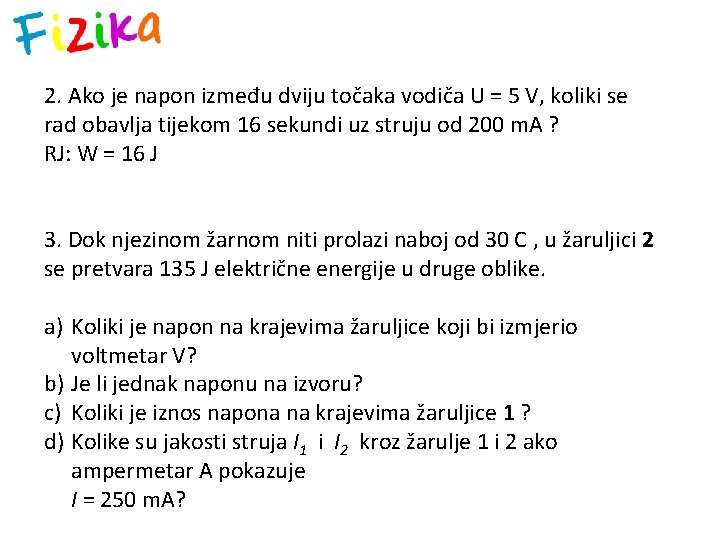

2. Ako je napon između dviju točaka vodiča U = 5 V, koliki se rad obavlja tijekom 16 sekundi uz struju od 200 m. A ? RJ: W = 16 J 3. Dok njezinom žarnom niti prolazi naboj od 30 C , u žaruljici 2 se pretvara 135 J električne energije u druge oblike. a) Koliki je napon na krajevima žaruljice koji bi izmjerio voltmetar V? b) Je li jednak naponu na izvoru? c) Koliki je iznos napona na krajevima žaruljice 1 ? d) Kolike su jakosti struja I 1 i I 2 kroz žarulje 1 i 2 ako ampermetar A pokazuje I = 250 m. A?
