7 Thermodynamik Lies Buch 6 RG Seite 5
7. Thermodynamik Lies Buch 6 RG Seite 5 Ziele dieses Kapitels Kenntnis des Modells des idealen Gases und seiner Eigenschaften sowie der Gasgesetze; den ersten und zweiten Hauptsatz der Wärmelehre auf möglichst viele Vorgänge anwenden können; die Sonderstellung der Wärmeenergie erklären und damit energieund umweltbewusstes Verhalten rechtfertigen können; die Größenordnung der für Alltagsverrichtungen notwendigen Energiemengen abschätzen können; hochwertige von minderwertigen Energieformen unterscheiden können; die Gasgesetze quantitativ an einigen Beispielen anwenden können. Kapitel 7 Wärme und Energie 1
Thermodynamik ist die Lehre von der “ bewegten Wärme ”. Sie beschäftigt sich mit Vorgängen, die mit Energieumsetzungen verbunden sind. Zu diesem Kapitel gehören: Gasgesetze, Teilchenmodell, Temperatur, Hauptsätze der Wärmelehre und die Energieproblematik. 7. 1 Die Temperatur Basisgröße des SI Symbole: t für Temperatur in ° C, T für Temperatur in Kelvin Bei der Messung mit einem Flüssigkeitsthermometer wird die Tatsache verwendet, dass sich Flüssigkeiten stärker ausdehnen als Festkörper, z. B. Hg in der Glaskapillare. Kapitel 7 Wärme und Energie 2

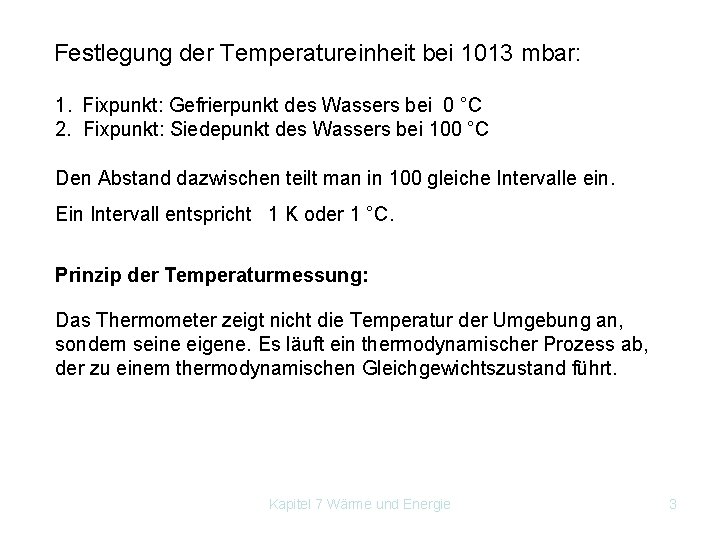

Festlegung der Temperatureinheit bei 1013 mbar: 1. Fixpunkt: Gefrierpunkt des Wassers bei 0 °C 2. Fixpunkt: Siedepunkt des Wassers bei 100 °C Den Abstand dazwischen teilt man in 100 gleiche Intervalle ein. Ein Intervall entspricht 1 K oder 1 °C. Prinzip der Temperaturmessung: Das Thermometer zeigt nicht die Temperatur der Umgebung an, sondern seine eigene. Es läuft ein thermodynamischer Prozess ab, der zu einem thermodynamischen Gleichgewichtszustand führt. Kapitel 7 Wärme und Energie 3
Messgeräte: Flüssigkeitsthermometer (Hg) – 39 °C bis + 356 °C oder Weingeist – 100 °C bis + 78 °C Bimetallthermometer: Versuch: Kapitel 7 Wärme und Energie 4

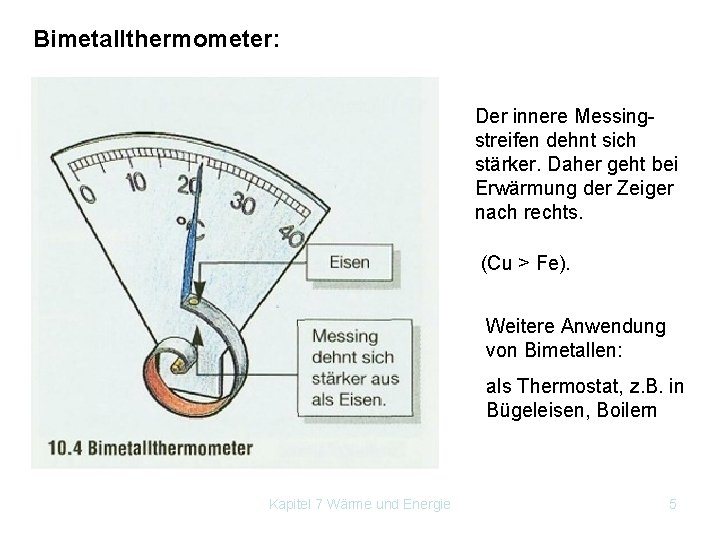

Bimetallthermometer: Der innere Messingstreifen dehnt sich stärker. Daher geht bei Erwärmung der Zeiger nach rechts. (Cu > Fe). Weitere Anwendung von Bimetallen: als Thermostat, z. B. in Bügeleisen, Boilern Kapitel 7 Wärme und Energie 5
Thermoelement: (Der Elektronendruck ist im Kupfer größer als im Konstantan, also werden im Konstantan mehr Elektronen sein, im Cu Elektronenmangel. Dies verstärkt sich bei Erwärmung. Die Kupferseite an der erwärmten Stelle bildet den Pluspol. Diese Thermospannung ist ein Maß für die Temperatur. Widerstandsthermometer: NTC - Widerstände (Negativer Temperatur - Koeffizient): Wenn die Temperatur steigt, sinkt der Widerstand. Dadurch steigt die Stromstärke. Kapitel 7 Wärme und Energie 6

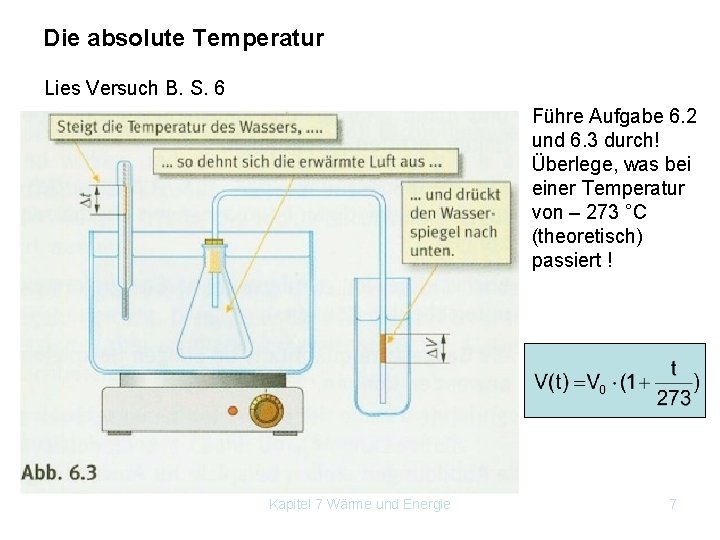

Die absolute Temperatur Lies Versuch B. S. 6 Führe Aufgabe 6. 2 und 6. 3 durch! Überlege, was bei einer Temperatur von – 273 °C (theoretisch) passiert ! Kapitel 7 Wärme und Energie 7
[°C] V [dm 3] 0 3 100 4, 10 300 6, 30 Da die thermische Bewegung der Teilchen mit abnehmender Temperatur immer geringer wird, beanspruchen sie fast keinen Raum mehr. Wir sprechen vom absoluten Nullpunkt der Temperatur. Daher führt man die neue Temperaturskala nach Kelvin ein. Kapitel 7 Wärme und Energie 8
Einheit: 1 Kelvin, 1 K, Der Temperaturunterschied 1 K ist gleich groß wie 1 °C. Umrechnung: T = 273, 15 + t T … absolute Temperatur t … Temperatur in °C Gib deine Körpertemperatur in Kelvin an! T = 273 + 36, 4 = 309, 4 K Kapitel 7 Wärme und Energie 9
7. 2 Das Modell des idealen Gases Wiederholung: 1 u = 1, 66· 10 -27 kg 1 u = des - Atoms. Beispiel: Wie viel kg CO 2 werden bei der Verbrennung von 1 kg Kohle freigesetzt ? 1 kg C enthält C + O 2 mol NA = 6, 022· 1023 → CO 2 Bei der Verbrennung von 1 kg C entstehen mol CO 2. Ein mol CO 2 hat 44 g. Es werden 3, 665 kg CO 2 ausgestoßen. Kapitel 7 Wärme und Energie 10
Ein ideales Gas ist ein Medium, dessen Teilchen im Vergleich zum mittleren Abstand verschwindend klein sind und nur durch elastische Stöße wechselwirken. Zwischen den Gasmolekülen wirken keine Molekularkräfte. Führe Aufgabe 4 Seite 8 Basiswissen RG 6 aus! Masse: O 2 = 32 N 2 = 28 = 34, 73 mol n·NA = N = 2, 09· 1025 Wie viel Raum beansprucht 1 kg Luft Raum? ρLuft = 1, 29 kg/m 3 Kapitel 7 Wärme und Energie 11
Das reale Gas: Moleküldurchmesser sind klein gegen die mittleren Abstände. Molekularkräfte sind kaum wirksam. Das Modell des idealen Gases versagt bei: • hoher Dichte Abstand ist nicht mehr verschwindend klein. • bei niedriger Temperatur Kräfte zwischen den Molekülen sind nicht mehr vernachlässigbar. Tabelle B. S. 8 abwechselnd vorlesen: Kapitel 7 Wärme und Energie 12
7. 3 Die innere Energie Um Luft in einem Raum zu erwärmen, muss man Energie in Form von Wärme zuführen. Diese Energie führt zu einer Erhöhung der thermischen Bewegung. Bereits in der Mechanik: Reibung innere Energie Die Summe der kinetischen Energien aller Gasteilchen bezeichnen wir als innere Energie U. Mit zunehmender Temperatur wird die thermische Bewegung stärker, d. h. die mittlere kinetische Energie der Teilchen nimmt zu. U T U. . innere Energie T. . absolute Temperatur Kapitel 7 Wärme und Energie 13
Ein Gas mit N Teilchen hat eine innere Energie: wobei: Zusammen mit der Beziehung U T folgt: Die mittlere kinetische Energie eines Gasteilchens ist: Genaue Messungen ergaben: mittlere kinetische Energie eines Gasteilchens Kapitel 7 Wärme und Energie 14
Bemerkung 1: Bei realen Gasen können noch andere Energieformen außer der Translationsenergie dazukommen. (z. B. Rotationsenergie, Schwingungsenergie, potentielle Energie) Bemerkung 2: Beachte: Lies dazu Buch Seite 9. v 5 -6 -3 5 7 4 6 -6 -7 5 v² 25 36 9 25 49 16 36 36 49 25 Kapitel 7 Wärme und Energie 15
7. 4 Der Druck des idealen Gases Definition des Drucks: Einheit: 1 Pascal = 1 Newton / m² ( 1 Pa ) 1 Pa ist eine sehr kleine Einheit, daher verwendet man oft: 1 bar = 105 Pa Lies Druckwerte auf S. 13 (Basiswissen 6 RG) Kapitel 7 Wärme und Energie 16
Wovon hängt der Gasdruck ab? Gas mit N Teilchen Volumen V Teilchendichte: Die Anzahl der Stöße wächst mit der Teilchendichte und daher auch der Druck: (1) Der Druck hängt auch ab von der thermischen Bewegung, also von der Teilchengeschwindigkeit. Der Druck wirkt in alle Richtungen gleich ist also ein Skalar. Da v ein Vektor ist, müssen wir eine skalare Größe nehmen: (2) und daher p T Kapitel 7 Wärme und Energie 17
Aus den beiden Beziehungen (1) und (2) und p T Dies ergibt folgende Gleichung: Gasdruck eines idealen Gases. Berechnung von k: Boltzmannkonstante Nach dem Satz von Avogadro beansprucht ein Mol eines jeden Gases bei 273, 15 K und 1013 mbar stets ein Volumen von 22, 4 Litern. Kapitel 7 Wärme und Energie 18
7. 5 Die Zustandsgleichung des idealen Gases Die Größen Druck, Volumen und Temperatur werden als Zustandsgrößen bezeichnet. Zustandsgrößen sind statistische Größen. Wir formen die vorige Gleichung um und erhalten: p·V = N·k·T Zustandsgleichung des idealen Gases Oft wird für die Stoffmenge das Mol verwendet. N = n·NA p·V = n·R·T n. . . Anzahl der Mol N. . . Anzahl der Teilchen, NA. . . Avogadro-Konstante R. . universelle Gaskonstante R = 8, 314510(70) J mol-1 K-1 Zustandsgleichung des idealen Gases Kapitel 7 Wärme und Energie 19
Rechne Beispiel A 3 Seite 15 (BW 6 RG) V = 0, 01 m 3 m = 1 kg t = 100°C =. . . N 2 n = 1: 0, 028 = 35, 71 mol O 2 n = 1: 0, 032 = 31, 25 mol Sonderfälle: Beispiel A 4 S. 15 (BW 6 RG) Volumen ist konstant. → Isochorer Prozess Gay - Lussac - Gesetz (1778 -1850) Kapitel 7 Wärme und Energie 20
Temperatur wird konstant gehalten: → Isothermer Prozeß Versuch: Wir schließen einen Drucksensor an eine Spritze. Der Kolben befindet sich etwa in der Mitte. Nun verringern wir zunächst das Volumen, dann vergrößern wir es. Ergebnis: Je kleiner das Volumen, desto größer der Druck und umgekehrt. Kapitel 7 Wärme und Energie 21
Kapitel 7 Wärme und Energie 22

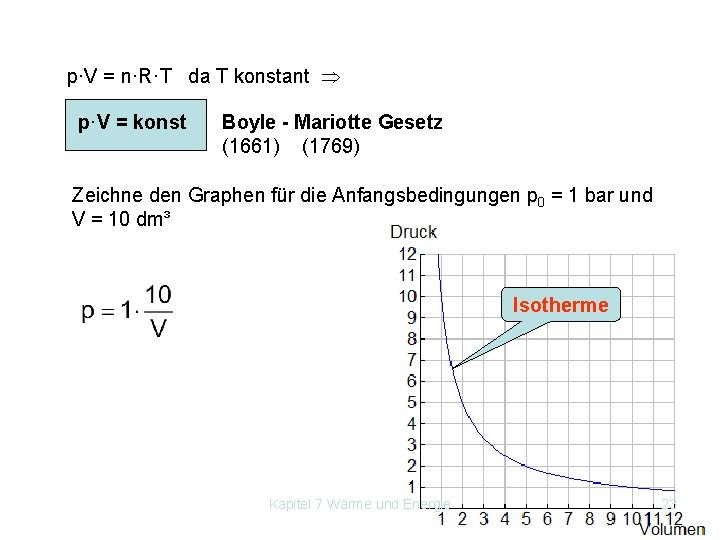

p·V = n·R·T da T konstant p·V = konst Boyle - Mariotte Gesetz (1661) (1769) Zeichne den Graphen für die Anfangsbedingungen p 0 = 1 bar und V = 10 dm³ Isotherme Kapitel 7 Wärme und Energie 23
Beispiel Luftpumpe: Aufgabenstellung: VR = 6 dm 3; Volumen Rezipient VP = 6, 5 dm 3 Volumen Rezipient + Pumpenstiefel Berechne, nach wie vielen Pumpvorgängen der Druck auf 0, 5 bar gesunken ist! Temperatur wird konstant gehalten: → Isothermer Prozeß Kapitel 7 Wärme und Energie 24
p·V = konst Lösung: p 0. VR = 1 bar· 6 dm 3 einmaliger Pumpvorgang nach dem 2. Pumpvorgang nach dem n. Pumpvorgang TR: p 9 = 0, 486 bar Kapitel 7 Wärme und Energie 25
7. 6 Die Hauptsätze der Wärmelehre Wiederholung: Energieerhaltungssatz: In einem abgeschlossenen System bleibt die Gesamtenergie konstant. Die einzelnen Energieformen können sich jedoch ineinander umwandeln. Eges=Ekin+Epot+U=const. Kapitel 7 Wärme und Energie 26
7. 6. 1 Erster Hauptsatz der Wärmelehre Wie wird Energie in einem nicht abgeschlossenen System übertragen? 1. Verrichten von Arbeit: Versuch mit Fahrradpumpe. Wenn wir den Kolben in die Pumpe stoßen, schlagen wir die Luftteilchen nach unten. Die Luftteilchen werden dadurch schneller. Die Luft in der Pumpe wird heiß. Zunahme der inneren Energie durch Verrichten von Arbeit. Kapitel 7 Wärme und Energie 27
2. Zufuhr von Wärme: Schnelle Moleküle des heißen Körpers stoßen mit langsamen des kalten Körpers zusammen. Diese werden dann schneller, die schnelleren langsamer. Energieübertragung hört auf, wenn sich die Temperaturen einander angeglichen haben. Beide Körper sind dann gleich warm. Zunahme der inneren Energie Kapitel 7 Wärme und Energie 28
Q 1 > 0 W 1 > 0 System W 2 < 0 Q 2 < 0 Die innere Energie U eines Körpers kann sich durch Transport von Energie in Form von Arbeit W und in Form von Wärme Q verändern. U = W + Q Kapitel 7 Wärme und Energie 29
Wir betrachten ein abgeschlossenes System aus Gas: Es wird Q zugeführt. Dadurch wird die innere Energie erhöht. Teilweise wird aber auch das Volumen des Gases vergrößert. Der äußere Druck bleibt gleich. Das heiße Gas verrichtet am Kolben die Arbeit: W = – F· s = –p·A· s = - p· V – Zeichen, weil vom Gas Arbeit verrichtet wird. Dadurch ergibt sich für den 1. HS. der Wärmelehre die Formulierung: U = Q – p· V Kapitel 7 Wärme und Energie 30
Rechne Beispiel A 1 S. 21 (BW 6): Lösung: W = p·A· s W = 105· 10 -2 · 10 -1 = 102 J Es führt zur Abkühlung. Rechne Beispiel A 5 S. 21 (BW 6) Lösung: 1 k. Wh = 3600000 J = 3, 6· 106 J Mechanische Arbeit: W = 30 k. W · 3 h = 90 k. Wh = 3, 24· 108 J Freigesetzte Wärme: Q = 30 · 3· 107 J = 9· 108 J Kapitel 7 Wärme und Energie 31
7. 6. 1. 1 Die spezifische Wärmekapazität Zur Erhöhung der Temperatur eines Körpers ist Energie nötig. Sie ist bei verschiedenen Körpern unterschiedlich. Zum Vergleich der verschiedenen Stoffe führen wir den Begriff der spezifischen Wärmekapazität ein. Die spez. Wärmekapazität eines Stoffes gibt an, welche Energie nötig ist, um 1 kg dieses Stoffes bei konstantem Druck um 1 K zu erwärmen. Q = cp·m· T Führe dazu den Schülerversuch W 2. 2 zur Bestimmung der spez. Wärmekapazität des Wassers durch. Kapitel 7 Wärme und Energie 32
SPEZIFISCHE WÄRME VON WASSER PROBLEMSTELLUNG Will man z. B. die Kosten für ein Wannenbad berechnen, muss man wissen, wie viel Energie erforderlich ist, um 1 kg Wasser um 1 Grad Celsius zu erwärmen. DURCHFÜHRUNG Ein Messinstrument dient zur Messung der elektrischen Spannung und ist über zwei Kabel direkt mit dem Netzgerät (es liefert eine stellbare Wechselspannung) verbunden. Kapitel 7 Wärme und Energie 33
Das andere Messgerät dient zur Messung der elektrischen Stromstärke. Ein Anschluss ist mit einer Buchse des Netzgerätes verbunden, der andere mit einem Anschluss des Tauchheizers. Sein zweiter Anschluss wird mit der zweiten Buchse des Netzgerätes verbunden. Miss genau 200 ml (= 200 g) Wasser ab (überprüfe mit der Waage) und gieße es in das Kalorimeter. Miss und notiere die Wassertemperatur. Halte den Tauchheizer zunächst außerhalb des Kalorimeters. Kontrolliere, ob alle Regelknöpfe am Netzgerät auf 0 stehen und schalte das Netzgerät ein. Erhöhe die Stromstärke von 0 beginnend langsam auf 2 A. Notiere die Spannung, die das Messgerät dabei anzeigt. Hinweis: Der Tauchheizer darf nicht zu lange außerhalb des Kalorimeters betrieben werden, da sonst der Tauchheizer Schaden erleiden könnte! Schalte dann das Netzgerät aus ohne die Reglerstellung zu verändern. Gib den Tauchheizer ins Kalorimeter, schalte das Netzgerät ein und Kapitel 7 Wärme und Energie 34 setze gleichzeitig die Stoppuhr in Gang.
Während der gesamten Versuchsdurchführung muss das Kalorimeter leicht geschüttelt werden, damit sich das Wasser durchmischt und keine Fehlmessungen auftreten. Lies alle zwei Minuten die Temperatur ab und trage sie in die Tabelle ein. Der Versuch wird beendet, wenn das Wasser eine Temperatur von ca. 40 C hat. Auswertung: Masse des Wassers m = …. kg ( ca. 0, 2 kg) Stromstärke I =. . . A Spannung U =. . . V Elektrische Energie = Spannung x Stromstärke x Zeit (Joule) W=U·I·t (Volt) (Ampere) (s) Zeit (in s) 0 120 240 360 Temperatur (in C) zugeführte Energie (in J) Kapitel 7 Wärme und Energie 35
Überlege: Die Temperatur von 0, 2 kg Wasser wurde von. . . C auf. . . C erhöht, also um eine Temperaturdifferenz von. . . C. Nimm dabei Anfangs- und Endwert! Dafür war eine Energiezufuhr von. . . J nötig. Eine Temperaturerhöhung um 1°C bei 0, 2 kg Wasser erfordert daher. . . J, eine Temperaturerhöhung um 1°C bei 1 kg Wasser fünfmal so viel, also. . J. Vergleiche Tabelle B. (BW 6) S. 11 Bedeutung der großen spez. Wärmekapazität von Wasser. Ev. Versuch: 3 verschiedene Metallkegel gleicher Masse und mit gleichem Öffnungswinkel auf dieselbe Temperatur erwärmen und dann in Wachs halten. Al bohrt das tiefste Loch, weil es die größte spez. Wärmekapazität von Kapitel 7 Wärme und Energie 36 diesen 3 hat.
Rechenbeispiel: Ein Gasdurchlauferhitzer erwärmt in 1 min 10 kg Wasser von 14°C auf etwa 50 °C. Berechne seine Leistung! Warum sollte bzw. kann man dies mit einem elektrischen Durchlauferhitzer nicht ausführen? Seine Nutzleistung ist: Kapitel 7 Wärme und Energie 37
7. 6. 1. 2 Der Heizwert ist jene Energie, die beim Verbrennen von 1 kg (1 m 3) dieses Stoffes frei wird. Stoff Heizwe rt Heizöl 830 extra leicht kg/m 3 12, 0 k. Wh/kg Heizöl leicht 920 kg/m 3 11, 4 k. Wh/kg Erdgas 0, 83 kg/m 3 11, 4 k. Wh/kg Steinkohle 750 kg/m 3 7, 0 k. Wh/kg Brennholz Buche 570 kg/m 3 4, 2 k. Wh/kg Kapitel 7 Wärme und Energie Brennholz 360 4, 2 38
Kapitel 7 Wärme und Energie 39
Einige Heizwerte Holz ~14 MJ/kg=4 k. Wh/kg Braunkohle 22– 25 MJ/kg=6– 7 k. Wh/kg Steinkohle 25– 29 MJ/kg=7– 9 k. Wh/kg Benzin 43 MJ/kg=12 k. Wh/kg Kapitel 7 Wärme und Energie 40
Ein Erwachsener braucht pro Tag Nährwerttabelle ca. 3, 5 k. Wh=12600 k. J, wenn er keine schwere Arbeit verrichtet. Für unvermeidliche Körperfunktionen werden etwa 1, 7 k. Wh benötigt (=Grundumsatz). Nährwerttabelle: k. J k. Wh 100 g Speck 3550 0, 99 100 g Rindfleisch 500 0, 14 1 Hühnerei 300 0, 09 100 g Vollkornbrot 950 0, 26 100 g Butter 3150 0, 87 100 g Zucker 1675 0, 47 100 g Reis 1550 0, 43 100 g Kartoffel 300 0, 09 1 l Vollmilch 3750 1, 04 100 g Schokolade Kapitel 7 Wärme und 2300 Energie 1 Flasche Bier 950 0, 64 0, 26 41
Berechne: A 5 s. 21 (BW 6) Heizwert: 3· 107 J/l = P = 30 k. W 1 k. Wh = 3600000 J = 3, 6 · 106 J Lösung: Abgegebene Wärme: Q = (3· 107 : 3, 6 · 106) · 30 = 250 k. Wh Mechanische Arbeit: W = 30 · 3 = 90 k. Wh Oder: Mechanische Arbeit: W = 30 k. W · 3 h = 90 k. Wh = 3, 24· 108 J Freigesetzte Wärme: Q = 30 · 3· 107 J = 9· 108 J Kapitel 7 Wärme und Energie 42
7. 6. 2 Zweiter Hauptsatz der Wärmelehre Stammt von Rudolf Clausius (1850 (1822 - 1888)) Wärme fließt von selbst immer von einem Körper höherer Temperatur zu einem Körper niederer Temperatur. Dieser Satz stellt eine Erfahrungstatsache dar. Ein Perpetuum mobile zweiter Art ist nicht möglich. (Obwohl es nach dem 1. HS möglich wäre. ) Damit ist die Richtung der Vorgänge beschrieben. Der Satz beschreibt z. B. das Funktionieren eines Thermometers. Kapitel 7 Wärme und Energie 43
Irreversibler Vorgang Kapitel 7 Wärme und Energie 44
Reversibel – irreversibel Reversible (umkehrbare) Vorgänge, z. B. : elastischer Stoß zweier Kugeln Irreversible (nicht umkehrbare) Vorgänge, z. B. : Anprall eines Autos gegen eine Wand, Zerbrechen einer Fensterscheibe, unelastischer Stoß usw. Kapitel 7 Wärme und Energie 45

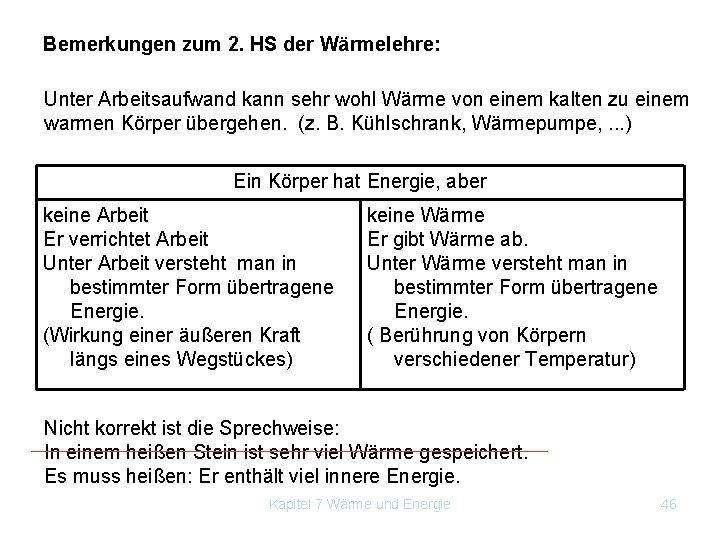

Bemerkungen zum 2. HS der Wärmelehre: Unter Arbeitsaufwand kann sehr wohl Wärme von einem kalten zu einem warmen Körper übergehen. (z. B. Kühlschrank, Wärmepumpe, . . . ) Ein Körper hat Energie, aber keine Arbeit Er verrichtet Arbeit Unter Arbeit versteht man in bestimmter Form übertragene Energie. (Wirkung einer äußeren Kraft längs eines Wegstückes) keine Wärme Er gibt Wärme ab. Unter Wärme versteht man in bestimmter Form übertragene Energie. ( Berührung von Körpern verschiedener Temperatur) Nicht korrekt ist die Sprechweise: In einem heißen Stein ist sehr viel Wärme gespeichert. Es muss heißen: Er enthält viel innere Energie. Kapitel 7 Wärme und Energie 46
7. 7 Wärmekraftmaschinen Heißes Gas drückt den Kolben nach außen. Arbeit bei der Volumsausdehnung: Wärmereservoir p W = -F· x = –p·A· x = - p· V Bei dieser Expansion kühlt sich das Gas ab, wenn keine Wärme zugeführt wird. x Die Fläche unter der Kurve im p. VDiagramm stellt die Arbeit dar. Dies ist aber nur einmaliger Vorgang. V Gesucht: Periodisch arbeitende Maschine Kapitel 7 Wärme und Energie 47

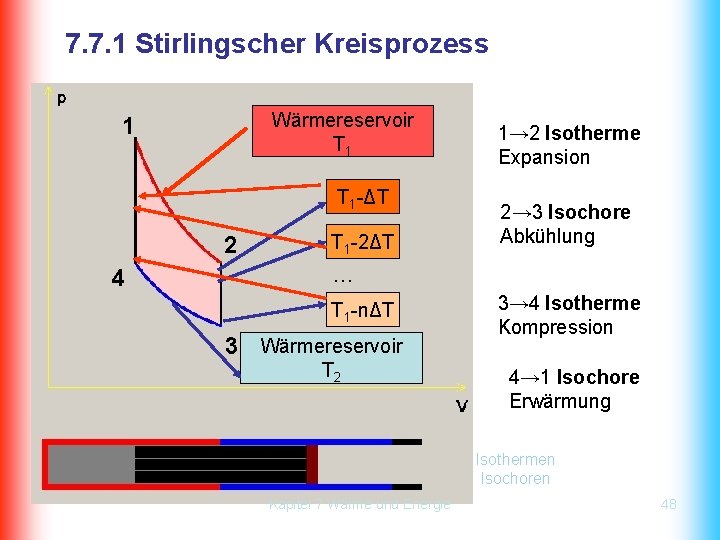

7. 7. 1 Stirlingscher Kreisprozess Wärmereservoir T 1 1 T 1 -ΔT 2 4 T 1 -2ΔT 1→ 2 Isotherme Expansion 2→ 3 Isochore Abkühlung … T 1 -nΔT 3 Wärmereservoir T 2 3→ 4 Isotherme Kompression 4→ 1 Isochore Erwärmung Isothermen Isochoren Kapitel 7 Wärme und Energie 48
Takt Art Beschreibung Größen Bilanz 1. Takt 1 2 Isotherme Expansion Von Wärmereservoir mit T 1 wird Q 1 zugeführt T 1 V 1 V 2 p 1 p 2 + Q 1 2. Takt 2 3 Isochore Wärme wird an Abkühlung Zwischenreservoire abgegeben reversibler Vorgang V 2 T 1 T 2 p 2 p 3 - Q 3. Takt 3 4 Isotherme Kompression Dabei entstehende Wärme wird an Reservoir mit T 2 abgeführt. T 2 V 2 V 1 p 3 p 4 - Q 2 4. Takt 4 1 Isochore Erwärmung Aus den Zwischenreservoiren des 2. Taktes wird Wärme zugeführt. V 1 T 2 T 1 p 4 p 1 + Q Kapitel 7 Wärme und Energie Gesamtbilanz: 49 W = Q 1 - Q 2
Kapitel 7 Wärme und Energie 50

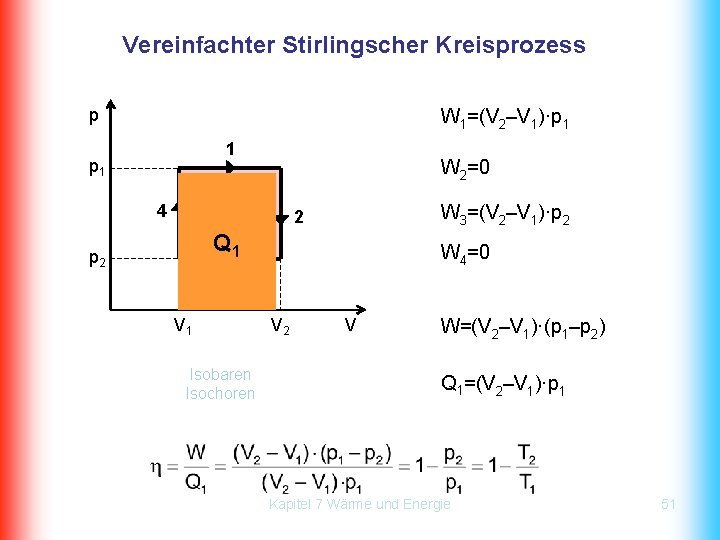

Vereinfachter Stirlingscher Kreisprozess p W 1=(V 2–V 1)·p 1 1 p 1 4 W 2=0 W Q 1 p 2 W 3=(V 2–V 1)·p 2 2 W 4=0 3 V 1 Isobaren Isochoren V 2 V W=(V 2–V 1)·(p 1–p 2) Q 1=(V 2–V 1)·p 1 Kapitel 7 Wärme und Energie 51

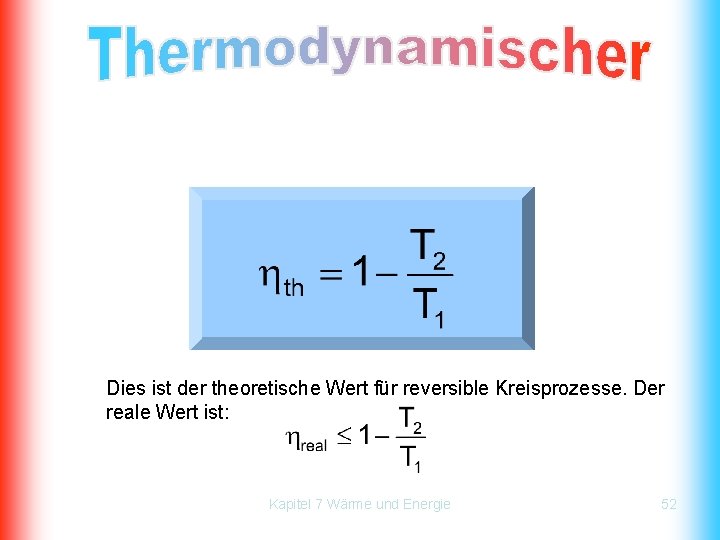

Dies ist der theoretische Wert für reversible Kreisprozesse. Der reale Wert ist: Kapitel 7 Wärme und Energie 52
Rechenbeispiel: Berechne den theoretischen Wirkungsgrad eines Dieselmotors! Arbeitstemperatur : T 1 = 2900 K Abgastemperatur: T 2 = 770 K realer Wert: maximal 38 - 40%. Kapitel 7 Wärme und Energie 53

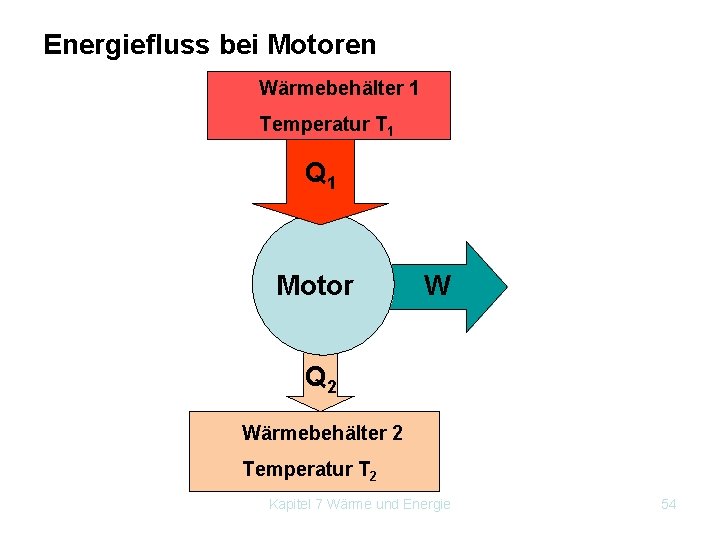

Energiefluss bei Motoren Wärmebehälter 1 Temperatur T 1 Q 1 Motor W Q 2 Wärmebehälter 2 Temperatur T 2 Kapitel 7 Wärme und Energie 54
Der Stirlingmotor Arbeitskolben Verdrängerkolben Arbeitstakt 1 nach 2: "Verdichten“ Wird die Kurbelwelle mit dem Schwungrad gegen den Uhrzeigersinn von 1 nach 2 gedreht, verdichtet der Arbeitskolben die Luft, die sich im kalten Raum befindet, während der Verdränger sich im unteren Totpunkt nur wenig bewegt. Anschließend verschiebt der Verdränger die Luft in den heißen Raum. Die Luft beginnt zu und erwärmen Kapitelsich 7 Wärme Energie und dehnt sich aus. 55 Dadurch steigt der Druck im gesamten Motorzylinder.
Der Stirlingmotor Arbeitstakt 2 nach 3: "Heizen und Arbeit verrichten“ Der Verdrängerkolben schiebt die Luft ganz in den heißen Raum, die Luft dehnt sich soweit wie möglich aus, der Druck im Motor erreicht das Maximum. Der Arbeitskolben wird nach oben gedrückt und treibt über sein Pleuel und die Kurbelwelle das Schwungrad an. Kapitel 7 Wärme und Energie 56
Der Stirlingmotor Arbeitstakt 3 nach 4: "Expansion und Arbeit verrichten“ Der Arbeitskolben wird noch weiter nach oben gedrückt, während sich der Verdrängerkolben im oberen Totpunkt nur wenig bewegt. Anschließend schiebt der Verdrängerkolben die Luft in den kalten Raum. Sie beginnt sich abzukühlen und zieht sich zusammen, der Druck im Motor beginnt zu fallen. Kapitel 7 Wärme und Energie 57
Der Stirlingmotor Arbeitstakt 4 nach 1: “Kühlen und Arbeit verrichten“ Der Verdrängerkolben bewegt sich nach unten und schiebt die Luft ganz in den kalten Raum, sie zieht sich zusammen und der Druck fällt auf seinen Minimalwert. Der Arbeitskolben wird jetzt vom größeren Außendruck nach unten gedrückt und treibt über sein Pleuel Kapitel und die Kurbelwelle 7 Wärme und Energiedas Schwungrad an. 58 Danach beginnt wieder 1. Arbeitstakt (Stellung 1 nach 2 usw. ).
Zusammenfassung Stirlingmotor Bei einem idealen Stirlingprozess gibt es 4 nacheinander ablaufende Zustandsänderungen: • Die Luft expandiert isotherm (also bei konstanter Temperatur), • sie wird nach der Expansion isochor (das heißt bei konstantem Volumen) im Regenerator abgekühlt, • danach wird sie isotherm komprimiert • und wieder isochor im Regenerator aufgeheizt auf die Anfangstemperatur. Danach beginnt der Kreislauf wieder von vorn. Kapitel 7 Wärme und Energie 59
1. Takt : Expansionsphase: Im oberen Teil des Zylinders wird die Luft erhitzt, der dabei entstehende Druck bewegt den Arbeitskolben nach unten. 2. Takt : Der um eine Viertelperiode vorauseilende Verdrängungskolben bewegt sich nach oben, die Luft strömt durch die Kupferwolle des Regenerators in den unteren Teil des Zylinders, gibt dabei ihre Wärmeenergie an die Kupferwolle ab, sie kühlt sich dadurch ab. 3. Takt : Kompressionsphase: Der Arbeitskolben bewegt sich nach oben und komprimiert dabei die Luft. Die bei der Kompression entstehende Wärme wird sofort an den Kühlmantel abgegeben. 4. Takt : Der Verdrängungskolben drückt die Luft in den oberen Zylinderteil, wobei sie von der Kupferwolle im Regenerator Wärmeenergie aufnimmt. Simulation Stirlingmotor Kapitel 7 Wärme und Energie 60
Verbrennungsmotoren Was ist ein adiabatischer Prozess? Arbeite im Buch Seite 24 und 25 durch! Adiabatischer Prozess: Ist ein Vorgang, bei dem System keine Wärme zugeführt bzw. entzogen wird. Bemerkung: Eine Adiabate verläuft steiler als eine Isotherme. Kapitel 7 Wärme und Energie 61
Kapitel 7 Wärme und Energie 62
Kapitel 7 Wärme und Energie 63
Kapitel 7 Wärme und Energie 64
Verbrennungsmotoren Kläre die Begriffe: Hubraum Verdichtungsverhältnis • Viertaktmotor • Zweitaktmotor • Dieselmotor Vergleiche auch Buch RG 6 Seite 28 - 29 Takte (Beschreibung wie beim Stirlingschen Kreisprozess) Zündungsart, Arbeitsdiagramm (bei Diesel- und Otto-Viertaktmotor) Wirkungsgrad Treibstoff Simulation Umweltaspekte Kapitel 7 Wärme und Energie 65
Zweitaktmotor Kapitel 7 Wärme und Energie 66
Kapitel 7 Wärme und Energie 67
Viertaktmotor http: //www. k-wz. de/vmotor/v_zylind. html Kapitel 7 Wärme und Energie 68
Viertaktmotor Kapitel 7 Wärme und Energie 69
Dieselmotor Kapitel 7 Wärme und Energie 70
7. 8 Die Wärmepumpe 15 bar 60°C 2, 5 bar 5°C Wärmepumpe Kapitel 7 Wärme und Energie 71
Animation Wärmepumpe Kapitel 7 Wärme und Energie 72
Animation Wärmepumpe Kapitel 7 Wärme und Energie 73
Arbeitsweise der WP • 1. Takt 1→ 2 Isobare Verdampfung • 2. Takt 2→ 3 Adiabatische Kompression • 3. Takt 3→ 4 Isobare Verflüssigung • 4. Takt 4→ 1 Adiabatische Expansion Kapitel 7 Wärme und Energie 74
Takt Art Beschreibung Größen Bilanz 1. Takt 1 2 Isobare Verdampfung Von der Umgebung (Luft, Erdreich, . . . ) wird Wärme entzogen, welche das Arbeitsmittel verdampft. Gleichzeitig wird entstehender Dampf vom Kompressor abgesaugt. T = konst p = konst V wächst Q wächst Arbeitsgewinn 2. Takt 2 3 Adiabatische Kompression Kompressor saugt vom Verdampfer Arbeitsmittel ab und komprimiert es. Q = konst p steigt T steigt V kleiner Arbeitsaufwand 3. Takt 3 4 Isobare Verflüssigung Arbeitsmittel wird durch Verflüssiger geleitet und kondensiert, gibt dabei Kondensationswärme ab p = konst V kleiner T = konst Q kleiner Arbeitsaufwand 4. Takt 4 1 Adiabatische Expansion Flüssiges Arbeitsmittel gelangt über Expansionsventil in den Verdampfer Kapitel 7 Wärme und Energie und kühlt sich dabei ab. Q = konst p kleiner V größer T kleiner Arbeitsgewinn 75

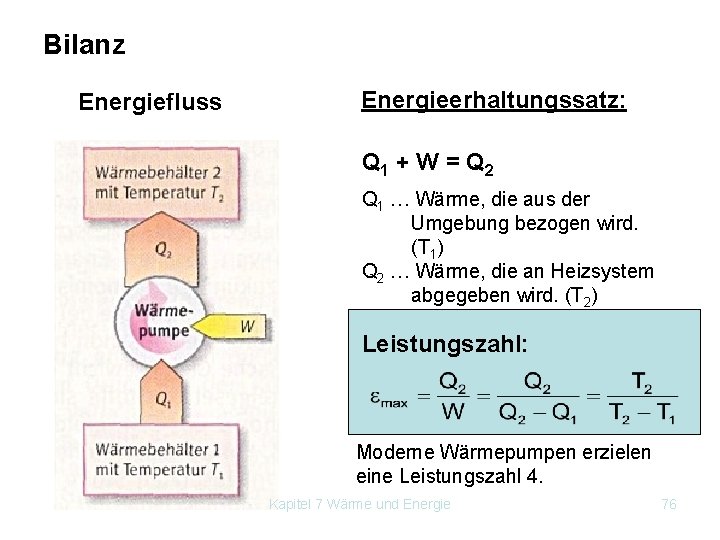

Bilanz Energiefluss Energieerhaltungssatz: Q 1 + W = Q 2 Q 1 … Wärme, die aus der Umgebung bezogen wird. (T 1) Q 2 … Wärme, die an Heizsystem abgegeben wird. (T 2) Leistungszahl: Moderne Wärmepumpen erzielen eine Leistungszahl 4. Kapitel 7 Wärme und Energie 76
Heizkostenvergleich Übungsaufgabe A 1 BW 6 RG Seite 31 Ein Haus benötigt zum Beheizen pro Tag eine Energie von 100 k. Wh. Vergleiche die Energiekosten folgender Heizsysteme! (1) Mit einer Elektroheizung werden 100% der elektrischen Energie in Wärme umgewandelt, 1 k. Wh kostet 0, 15 Euro. (2) Bei einem Ölofen werden 80% der Primärenergie zum Heizen genützt, 1 Liter Heizöl-extra-leicht (ρ = 860 kg • m-3) kostet 0, 70 Euro. Sein Heizwert beträgt 43 MJ • kg-1. (3) Eine elektrisch betriebene Wärmepumpe hat die Leistungszahl 4. Für den Betrieb einer Wärmepumpe bezahlt man in Vorarlberg derzeit ca. 10, 94 ct/k. Wh. (4) Ein Dieselmotor mit dem Wirkungsgrad η = 0, 3 treibt eine Wärmepumpe mit ε = 4. Ein Liter Diesel (ρ = 860 kg • m-3 und Heizwert 43 MJ • kg-1) kostet 0, 70 Euro. Die Abwärme des Motors kann ebenfalls verwendet werden. Kapitel 7 Wärme und Energie 77

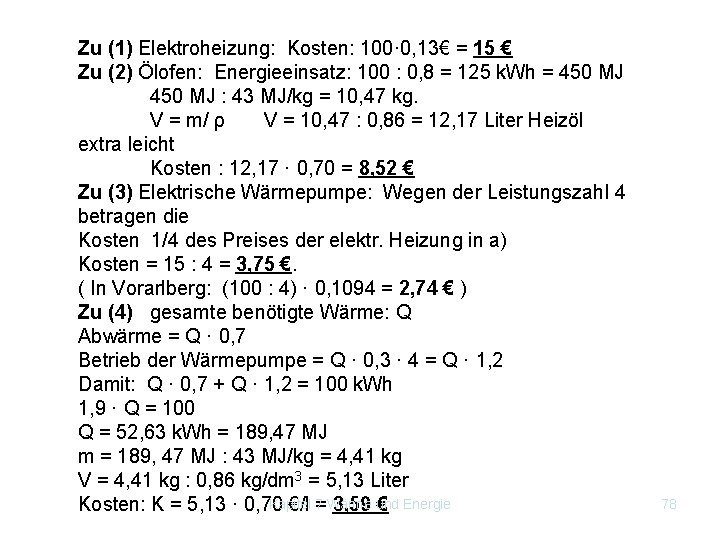

Zu (1) Elektroheizung: Kosten: 100· 0, 13€ = 15 € Zu (2) Ölofen: Energieeinsatz: 100 : 0, 8 = 125 k. Wh = 450 MJ : 43 MJ/kg = 10, 47 kg. V = m/ ρ V = 10, 47 : 0, 86 = 12, 17 Liter Heizöl extra leicht Kosten : 12, 17 · 0, 70 = 8, 52 € Zu (3) Elektrische Wärmepumpe: Wegen der Leistungszahl 4 betragen die Kosten 1/4 des Preises der elektr. Heizung in a) Kosten = 15 : 4 = 3, 75 €. ( In Vorarlberg: (100 : 4) · 0, 1094 = 2, 74 € ) Zu (4) gesamte benötigte Wärme: Q Abwärme = Q · 0, 7 Betrieb der Wärmepumpe = Q · 0, 3 · 4 = Q · 1, 2 Damit: Q · 0, 7 + Q · 1, 2 = 100 k. Wh 1, 9 · Q = 100 Q = 52, 63 k. Wh = 189, 47 MJ m = 189, 47 MJ : 43 MJ/kg = 4, 41 kg V = 4, 41 kg : 0, 86 kg/dm 3 = 5, 13 Liter Kapitel 7 Wärme Kosten: K = 5, 13 · 0, 70 €/l = 3, 59 und € Energie 78
Ende Kapitel 7 Wärme und Energie 79
