7. RAZRED 1. 1. (A) KOORDINATNA GRAFIKA

PRINCIPI KOORDINATNE GRAFIKE � nastaje crtanjem od točke do točke � kornjača se izravno pomiče s jedne do druge točke ne mijenjajući smjer � točke su definirane parom brojeva koordinate � par brojeva – koordinate točku određuju s pomoću koordinatnog sustava

KOORDINATNI SUSTAV � � koordinatni sustav skup je pravila za opisivanje položaja točaka u ravnini određuju ga: � � � smjer uzdužne osi dogovoreni položaj ishodišta (točke [0, 0]) smjer poprečne osi (one jedinična vezane za prvi broj ili x- udaljenost duž koordinatu) uzdužne osi smjer uzdužne osi (one smjer poprečne osi vezane za drugi broj ili ykoordinatu) položaj ishodišta jedinična udaljenost jedinični pomak duž poprečne osi (udaljenost između točaka [0, 0] i [1, 0]) jedinični pomak duž uzdužne osi (udaljenost između točaka [0, 0] i [0, 1])

NAREDBA ZA POMAK KORNJAČE U NEKU TOČKU novi položaj kornjače zadan s X i Y preko: SETXY : X : Y razlika u y-koordinati SETXY : x : y : x – x-koordinata točke (broj koraka “popreko” grafičkog prozora Loga) : y – y-koordinata točke (broj koraka “uzduž” grafičkog prozora Loga) iscrtana linija prethodni položaj kornjače smjer x-osi ishodište razlika u x-koordinati

NAREDBA ZA VRAĆANJE KOORDINATA TOČKE POS naredba koja vraća x-koordinate i y-koordinate točke u kojoj se kornjača trenutačno nalazi valja ju upotrijebiti s nekom od naredaba koja će se s vraćenim parom vrijednosti na neki način koristiti, primjerice: Ispis koordinata PR POS Pohrana koordinata u nepoznanicu MAKE “TOCKA POS TOCKA

NAREDBA ZA VRAĆANJE SMJERA PREMA TOČKI TOWARDS [: x : y] � naredba lijevo od sebe vraća smjer na kompasu duž kojega se iz točke u kojoj je kornjača trenutačno, pruža pravac prema točki zadanoj s : x i : y � valja ju upotrijebiti s naredbama koje se s vraćenim podatkom na neki način koriste, primjerice: PR TOWARDS [100 200] SHOW TOWARDS [50 26]

NAREDBA ZA VRAĆANJE UDALJENOSTI IZMEĐU TOČAKA DISTANCE [: x : y] � naredba lijevo od sebe vraća udaljenost između točke u kojoj se nalazi kornjača do točke zadane s : x i : y � valja ju upotrijebiti s naredbama koje se vraćenim podatkom na neki način koriste, primjerice: PR DISTANCE [100 200] SHOW DISTANCE [50 26]

NAREDBA ZA POSTAVLJANJE APSOLUTNOG KURSA KORNJAČE SETHEADING : kurs � postavlja se smjer kornjače na apsolutni kurs (ne poput naredaba RT i LT u odnosu na prethodni položaj kornjače, već u odnosu na sjever kompasa) � služi za povezivanje koordinatne i kornjačine grafike: SETHEADING TOWARDS [100 200]

USPOREDBA KORNJAČINE I KOORDINATNE GRAFIKE Koordinatna grafika: MAKE “VRHOVI [0 100 100 0 0 0] REPEAT 4 [ SETXY LIST FIRST : VRHOVI FIRST BUTFIRST : VRHOVI MAKE “VRHOVI BUTFIRST : VRHOVI ] 100 Kornjačina grafika bez koordinata točaka: REPEAT 4 [ FD 100 RT 90 ] Kornjačina grafika s nepoznanicom VRHOVI: MAKE “VRHOVI [0 100 100 0 0 0] REPEAT 4 [ SETHEADING TOWARDS LIST FIRST : VRHOVI FIRST BUTFIRST : VRHOVI FD DISTANCE LIST FIRST : VRHOVI FIRTST BUTFIRST : VRHOVI MAKE “VRHOVI BUTFIRST : VRHOVI ]

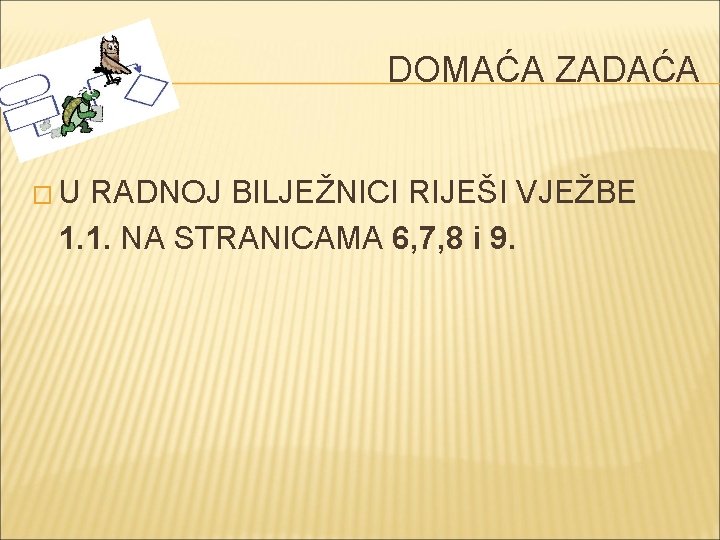

DOMAĆA ZADAĆA �U RADNOJ BILJEŽNICI RIJEŠI VJEŽBE 1. 1. NA STRANICAMA 6, 7, 8 i 9.
