7 Packet Tracer - vežbe - 1

Packet Tracer - vežbe HUB • Današnja generacija Etherneta zove se Twisted Pair Ethernet ili TP Ethernet. • Svaki računar vezan je zasebnom twisted pair žicom (paricom) na mrežno čvorište - hub. 2

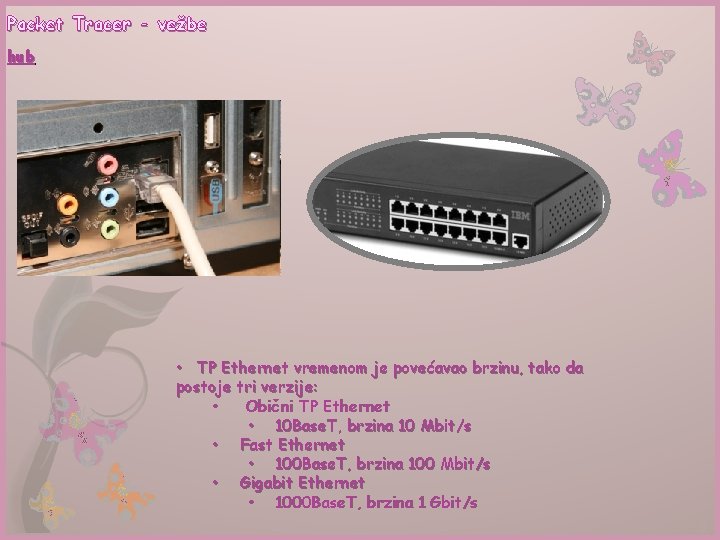

Packet Tracer - vežbe hub • TP Ethernet vremenom je povećavao brzinu, tako da postoje tri verzije: • Obični TP Ethernet • 10 Base. T, brzina 10 Mbit/s • Fast Ethernet • 100 Base. T, brzina 100 Mbit/s • Gigabit Ethernet • 1000 Base. T, brzina 1 Gbit/s 3

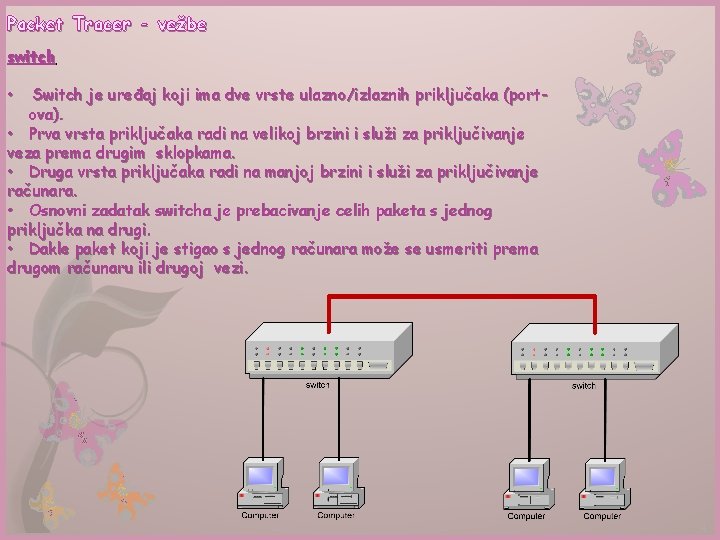

Packet Tracer - vežbe switch Switch je uređaj koji ima dve vrste ulazno/izlaznih priključaka (portova). • Prva vrsta priključaka radi na velikoj brzini i služi za priključivanje veza prema drugim sklopkama. • Druga vrsta priključaka radi na manjoj brzini i služi za priključivanje računara. • Osnovni zadatak switcha je prebacivanje celih paketa s jednog priključka na drugi. • Dakle paket koji je stigao s jednog računara može se usmeriti prema drugom računaru ili drugoj vezi. • 4

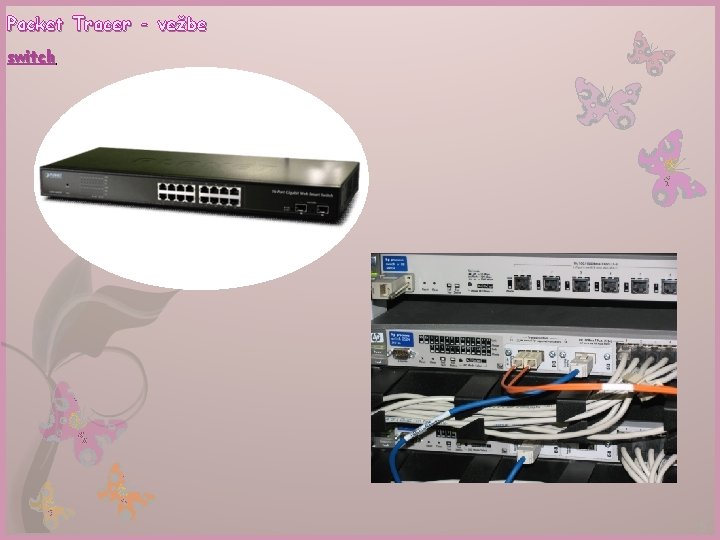

Packet Tracer - vežbe switch 5

Packet Tracer - vežbe Bežična komunikacija i pristupna tačka - Access Point • Da bi se više računara bežično povezalo u mrežu, slično kao kod žičanog povezivanja, potreban je dodatni uređaj koji će vršiti usmeravanje komunikacije među računarima • Kod žičanog povezivanja to hub ili switch • Kod bežičnog povezivanja to je pristupna tačka (access point) • Računar koje se bežično povezuje mora posedovati bežičnu mrežnu karticu 6

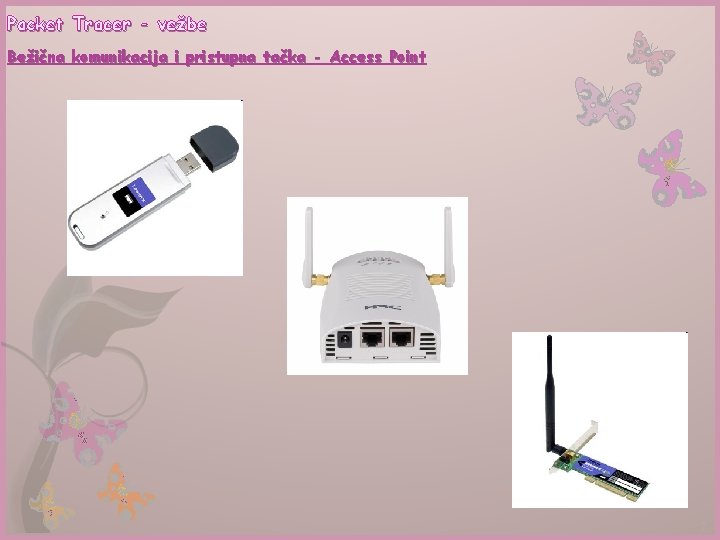

Packet Tracer - vežbe Bežična komunikacija i pristupna tačka - Access Point 7

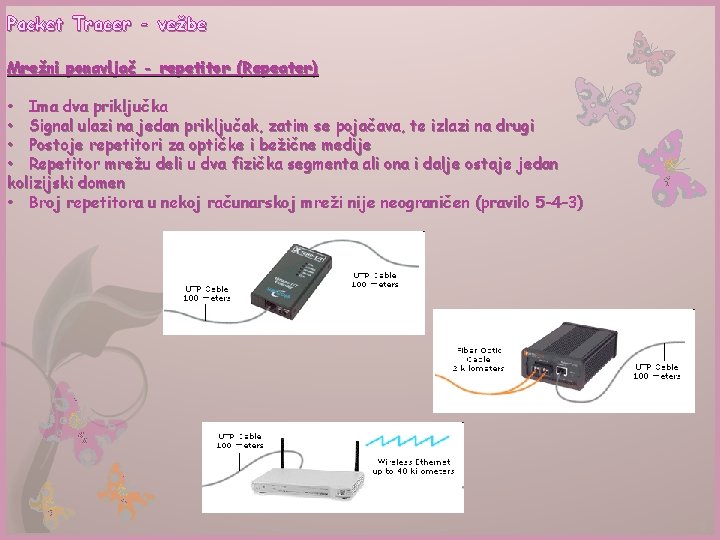

Packet Tracer - vežbe Mrežni ponavljač - repetitor (Repeater) • Ima dva priključka • Signal ulazi na jedan priključak, zatim se pojačava, te izlazi na drugi • Postoje repetitori za optičke i bežične medije • Repetitor mrežu deli u dva fizička segmenta ali ona i dalje ostaje jedan kolizijski domen • Broj repetitora u nekoj računarskoj mreži nije neograničen (pravilo 5 -4 -3) 8

Packet Tracer - vežbe Mrežni ponavljač - repetitor (Repeater) 9

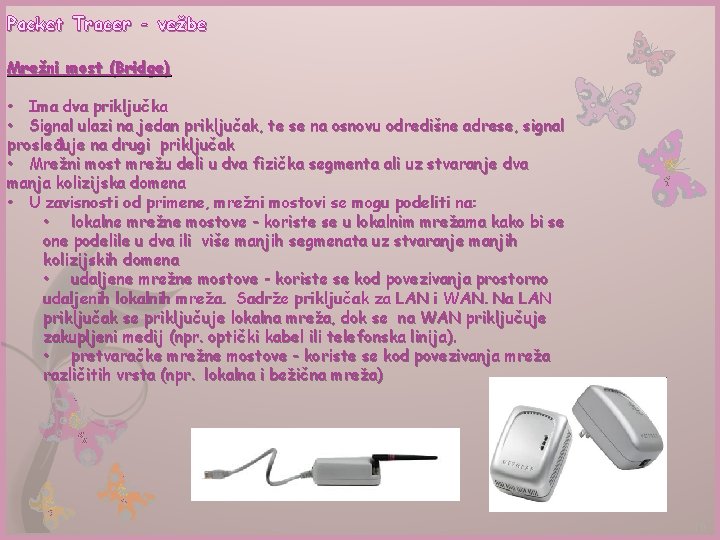

Packet Tracer - vežbe Mrežni most (Bridge) • Ima dva priključka • Signal ulazi na jedan priključak, te se na osnovu odredišne adrese, signal prosleđuje na drugi priključak • Mrežni most mrežu deli u dva fizička segmenta ali uz stvaranje dva manja kolizijska domena • U zavisnosti od primene, mrežni mostovi se mogu podeliti na: • lokalne mrežne mostove - koriste se u lokalnim mrežama kako bi se one podelile u dva ili više manjih segmenata uz stvaranje manjih kolizijskih domena • udaljene mrežne mostove - koriste se kod povezivanja prostorno udaljenih lokalnih mreža. Sadrže priključak za LAN i WAN. Na LAN priključak se priključuje lokalna mreža, dok se na WAN priključuje zakupljeni medij (npr. optički kabel ili telefonska linija). • pretvaračke mrežne mostove - koriste se kod povezivanja mreža različitih vrsta (npr. lokalna i bežična mreža) 10

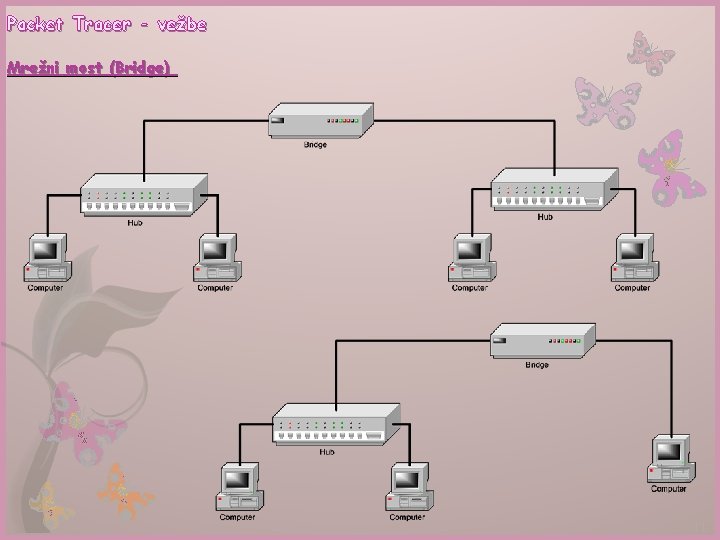

Packet Tracer - vežbe Mrežni most (Bridge) 11

Packet Tracer - vežbe Mrežni usmerivač (Router) • Mrežni uređaj koji ima dva ili više mrežnih priključaka. • Priključuje se na lokalnu mrežu ili na WAN vezu (npr. ADSL) i usmerava podatke iz jedne mreže na drugu i obratno (različite mrežne adrese ili različite mrežne topologije). • Deluju na mrežnom i podatkovnom sloju. • Iz primljenog okvira, usmjerivač očitava odredišnu adresu i izdvaja deo adrese koji označava mrežu. • U tablici usmeravanja se traži putanja ka odredišnoj mreži (tj. bira se najtačnija - npr. ako se traži putanja ka adresi 192. 168. 4. 200, a u tablici postoje putanje ka mrežama 192. 168. 4. 0 i 192. 168. 0. 0, izabire se prva). • Okvir se prosleđuje na priključak koji je spojen na mrežu čija adresa je izabrana. 12

Packet Tracer - vežbe Mrežni usmerivač (Router) 13

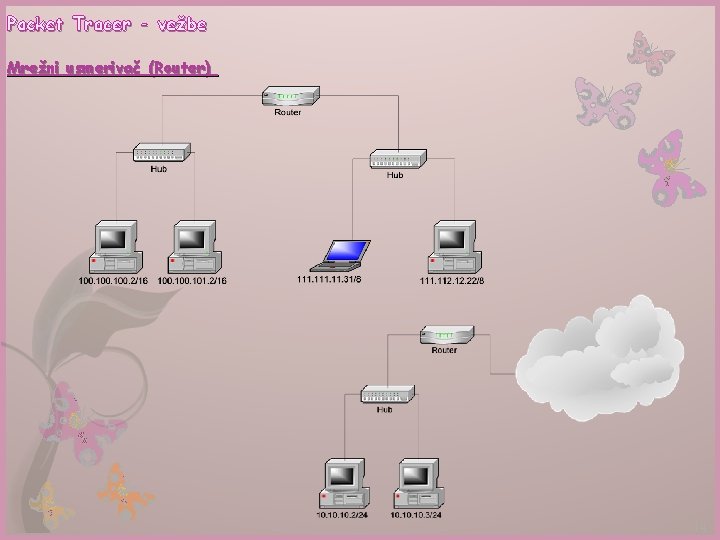

Packet Tracer - vežbe Mrežni usmerivač (Router) 14

Packet Tracer - vežbe 1. Zadatak Potrebno je povezati dva računara žičanim putem. Kako bi se povećao domet te veze, potrebno je koristiti repetitor. Adresa mreže je proizvoljna. Potrebno je proveriti povezanost uređaja. 2. Zadatak Kako bi se povećao domet računarske mreže, potrebno je koristiti repetitor koji mrežu deli na dva segmenta. Svaki segment se sastoji od mrežnog preklopnika (switch) na koja su spojena po 3 računara. Adresa mreže je 192. 168. 100. 0/24. Potrebno je proveriti povezanost uređaja. 3. Zadatak Kako bi se povećao domet računarske mreže, potrebno je koristiti repetitor koji mrežu deli na dva segmenta. Jedan segment se sastoji od mrežnog preklopnika (switch) na koja su spojena po 3 računara, dok se drugi sastoji od pristupne tačke (Access Point) na koju su spojena 2 prenosna računara. Adresa mreže je 192. 168. 10. 0/16. Potrebno je proveriti povezanost uređaja. 15

Packet Tracer - vežbe 4. Zadatak Kako bi se povećao domet računarske mreže, potrebno je koristiti repetitori koji mrežu dele na tri segmenta. Jedan segment se sastoji od mrežnog koncentratora (hub) na koji su spojeni računar i server, drugi se sastoji od mrežnog preklopnika (switch) na koja su spojena po 3 računara i treći se sastoji od pristupne tačke (Access Point) na koju su spojena dva prenosna računara. Adresa mreže je 10. 1. 1. 0/24. Potrebno je proveriti povezanost uređaja. 5. Zadatak Potrebno je povezati dva računara. Jedan računar ima mrežnu karticu propusnosti 10 Mbps, a drugi 1 Gbps. Adresa prvog računara je 10. 10. 10/8, a drugog računala 10. 12/8. Potrebno je proveriti povezanost uređaja. 16

Packet Tracer - vežbe 6. Zadatak Kako bi se povećao domet računarske mreže, potrebno je koristiti repetitore koji mrežu dele na tri segmenta. Jedan segment se sastoji od mrežnog koncentratora (hub) na koji su spojeni računar i server, drugi se sastoji od mrežnog preklopnika (switch) na koja su spojena po 3 računara i treći se sastoji od pristupne tačke (Access Point) na koju su spojena dva prenosna računara. Adresa mreže je 10. 1. 1. 0/24. Na mrežnom preklopniku su spojeni samo računari koja imaju mrežnu karticu propusnosti od 1 Gbps. Potrebno je proveriti povezanost uređaja. 7. Zadatak U jednoj računarskojoj mreži sa adresom 120. 100. 0. 0 nalazi se 5 bežično umreženih računara. Druga računarska mreža sa adresom 200. 0 ima 3 računara bežično umrežena. Potrebno je međusobno spojiti ove dve mreže, a kako bi svi računari međusobno bili umreženi. 8. Zadatak U jednoj računarskoj mreži sa adresom 30. 30. 0 nalaze se 4 žičano umrežena i 2 bežično umrežena računara. Druga računarska mreža sa adresom 10. 0 ima žičano umrežena 3 računara i štampač. Potrebno je međusobno spojiti ove dve mreže, a kako bi svi računari međusobno bili umreženi. 17

Packet Tracer - vežbe 9. Zadatak U jednoj računarskojoj mreži sa adresom 192. 0. 0. 0 nalaze se 2 bežično umrežena računara. Druga računarska mreža sa adresom 100. 0 ima 3 računara bežično umrežena. Treća računarska mreža sa adresom 200. 0 ima 2 žičano povezana računara. Potrebno je međusobno spojiti ove tri mreže, a kako bi svi računari međusobno bili umreženi. 10. Zadatak Napraviti računarsku mrežu koju koristite prilikom spajanja na internet. Napravite još jednu mrežu koja je takođe spojena na internet, te proverite povezanost računara unutar vaše mreže sa računarom unutar druge mreže. 11. Zadatak U jednoj računarskoj mreži sa adresom 100. 0. 0 nalaze se dva segmenta. Prvi segment računarske mreže ima propusnost 100 Mbs Full Duplex i u njemu se nalaze 4 računara, dok drugi segment sa 3 računara ima propusnost od 1 Gbs Full Duplex. Druga računarska mreža sa adresom 90. 0. 0 ima 3 računara bežično umrežena. Potrebno je međusobno spojiti ove dve mreže, a kako bi svi računari međusobno bili umreženi. 18
