6/6/2021 EH ANTENNA SYSTEMS 1
EH Antennas for Hams September 2004 by Ted Hart W 5 QJR 6/6/2021 Courtesy of EH Antenna Systems EH ANTENNA SYSTEMS 2

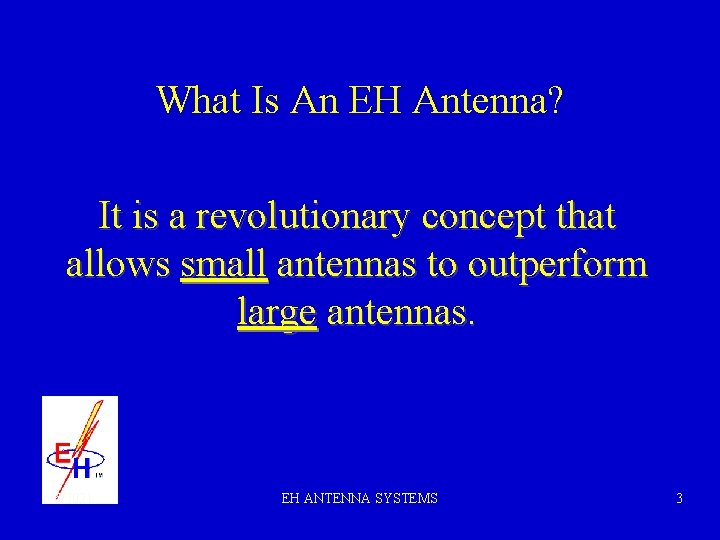

What Is An EH Antenna? It is a revolutionary concept that allows small antennas to outperform large antennas. 6/6/2021 EH ANTENNA SYSTEMS 3
EH Antenna – An Example Located at Eatonton, Georgia 6/6/2021 EH ANTENNA SYSTEMS 4
What Are The Defining Parameters Of An EH Antenna? __________________________________________________ » Small Size 6/6/2021 EH ANTENNA SYSTEMS 5
What Are The Defining Parameters Of An EH Antenna? __________________________________________________ » Small Size » + Low Height 6/6/2021 EH ANTENNA SYSTEMS 6
What Are The Defining Parameters Of An EH Antenna? __________________________________________________ » Small Size » + Low Height » + No Radials Required 6/6/2021 EH ANTENNA SYSTEMS 7
EH ANTENNAS ARE DIPOLES 6/6/2021 EH ANTENNA SYSTEMS 8
A 20 Meter EH Antenna 6/6/2021 EH ANTENNA SYSTEMS 9
What Are The Defining Parameters Of An EH Antenna? __________________________________________________ » Small Size » + Low Height » + No Radials Required » + Broad Bandwidth 6/6/2021 EH ANTENNA SYSTEMS 10

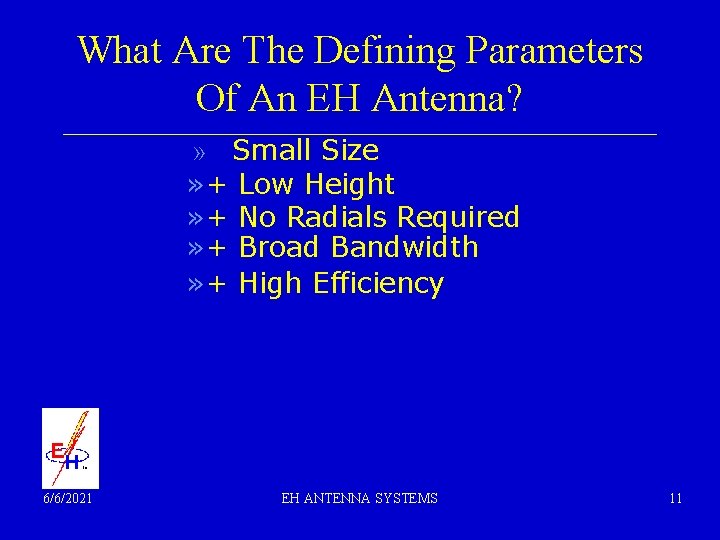

What Are The Defining Parameters Of An EH Antenna? __________________________________________________ » Small Size » + Low Height » + No Radials Required » + Broad Bandwidth » + High Efficiency 6/6/2021 EH ANTENNA SYSTEMS 11
What Are The Defining Parameters Of An EH Antenna? __________________________________________________ » Small Size » + Low Height » + No Radials Required » + Broad Bandwidth » + High Efficiency » + Low EMI 6/6/2021 EH ANTENNA SYSTEMS 12
What Are The Defining Parameters Of An EH Antenna? __________________________________________________ » Small Size » + Low Height » + No Radials Required » + Broad Bandwidth » + High Efficiency » + Low EMI _____________________________________________________ » = A Great Antenna for Hams 6/6/2021 EH ANTENNA SYSTEMS 13
The Number 1 Question, does It Work? * FCC Type tests prove it is a very good AM Broadcast Antenna * Many Hams use home made EH Antennas *Companies in Italy and Japan manufacture EH Antennas for Hams *EH Antennas are in commercial use * EH Antennas will be the preferred choice in the future for most communications applications 6/6/2021 EH ANTENNA SYSTEMS 14
QUESTION #2 – HOW DOES IT WORK? HIGH CURRENT H FIELD E FIELD 6/6/2021 EH ANTENNA SYSTEMS 15

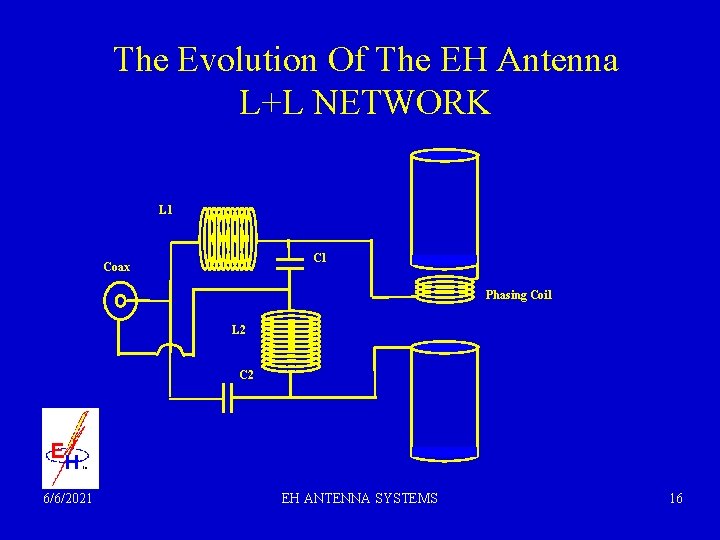

The Evolution Of The EH Antenna L+L NETWORK L 1 Coax Phasing Coil L 2 C 2 6/6/2021 EH ANTENNA SYSTEMS 16
The Evolution Of The EH Antenna L+T NETWORK L 2 L 1 Coax Phasing Coil C 1 6/6/2021 C 2 EH ANTENNA SYSTEMS 17
The Evolution Of The EH Antenna *STAR* EH ANTENNA CYLINDER PHASING COIL CYLINDER TUNING COIL COAX REACTANCE COIL 6/6/2021 EH ANTENNA SYSTEMS 18
EH Antenna Analysis Program 6/6/2021 EH ANTENNA SYSTEMS 19
EH Antenna Analysis Program Measuring 3 d. B Resistance Definition - - - Q=XL/R=F 0/BW Therefore: R = BW*XL/ F 0 Radiation Resistance = 3 d. B Resistance – Loss Resistance 6/6/2021 EH ANTENNA SYSTEMS 20
EH Antenna Analysis Program 6/6/2021 EH ANTENNA SYSTEMS 21

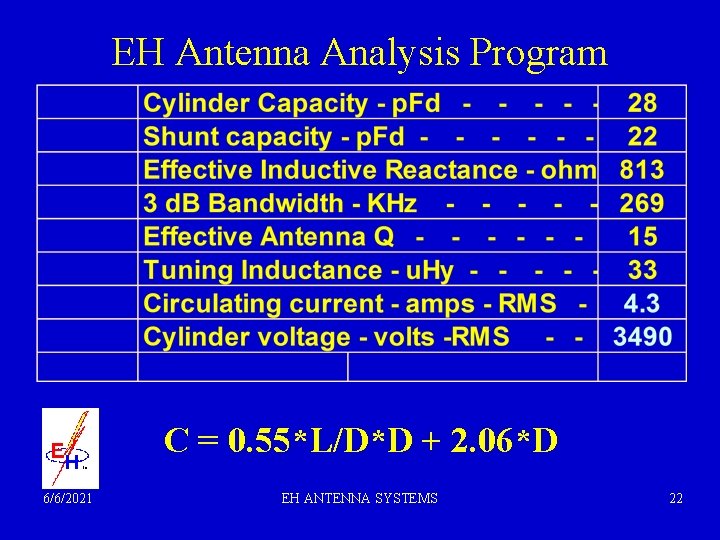

EH Antenna Analysis Program C = 0. 55*L/D*D + 2. 06*D 6/6/2021 EH ANTENNA SYSTEMS 22
EH Antenna Analysis Program 6/6/2021 EH ANTENNA SYSTEMS 23
EH Antenna Analysis Program 6/6/2021 EH ANTENNA SYSTEMS 24
EH *STAR* ANTENNA CYLINDER PHASING COIL CYLINDER TUNING COIL COAX REACTANCE COIL 6/6/2021 EH ANTENNA SYSTEMS 25

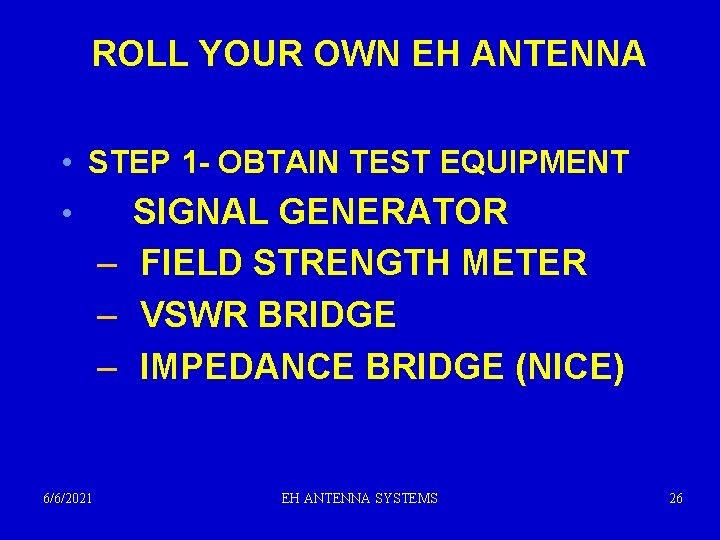

ROLL YOUR OWN EH ANTENNA • STEP 1 - OBTAIN TEST EQUIPMENT • SIGNAL GENERATOR – FIELD STRENGTH METER – VSWR BRIDGE – IMPEDANCE BRIDGE (NICE) 6/6/2021 EH ANTENNA SYSTEMS 26
PREFERRED TEST EQUIPMENT 6/6/2021 EH ANTENNA SYSTEMS 27
ROLL YOUR OWN EH ANTENNA • STEP 2 – BUILD COAX CHOKE ABOUT 1/8 WAVELENGTH OF COAX WOUND IN A COIL LOCATE ABOUT 3 FEET BELOW ANTENNA 6/6/2021 EH ANTENNA SYSTEMS THE 28
COAX CHOKE 6/6/2021 EH ANTENNA SYSTEMS 29

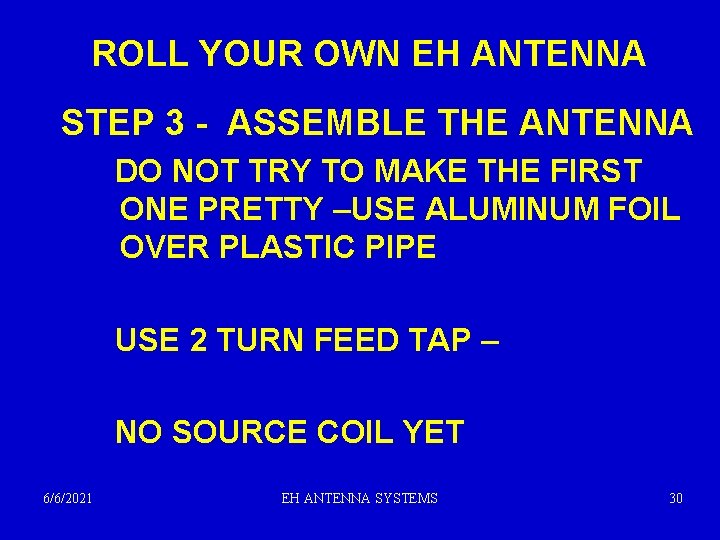

ROLL YOUR OWN EH ANTENNA STEP 3 - ASSEMBLE THE ANTENNA DO NOT TRY TO MAKE THE FIRST ONE PRETTY –USE ALUMINUM FOIL OVER PLASTIC PIPE USE 2 TURN FEED TAP – NO SOURCE COIL YET 6/6/2021 EH ANTENNA SYSTEMS 30
75 METER EH ANTENNA 6/6/2021 EH ANTENNA SYSTEMS 31
ROLL YOUR OWN EH ANTENNA STEP 4 A - TUNE THE ANTENNA MEASURE OPERATING FREQUENCY WITH FIELD STRENGTH METER – TAP TOP OF TUNING COIL TO CHANGE FREQUENCY 6/6/2021 EH ANTENNA SYSTEMS 32
75 METER TUNING COIL 6/6/2021 EH ANTENNA SYSTEMS 33
ROLL YOUR OWN EH ANTENNA STEP 4 B - TUNE THE ANTENNA PLOT IMPEDANCE or COMPARE MAX RADIATION AND MINIMUM VSWR FREQUENCIES 6/6/2021 EH ANTENNA SYSTEMS 34
IMPEDANCE WITHOUT REACTANCE COIL 6/6/2021 EH ANTENNA SYSTEMS 35

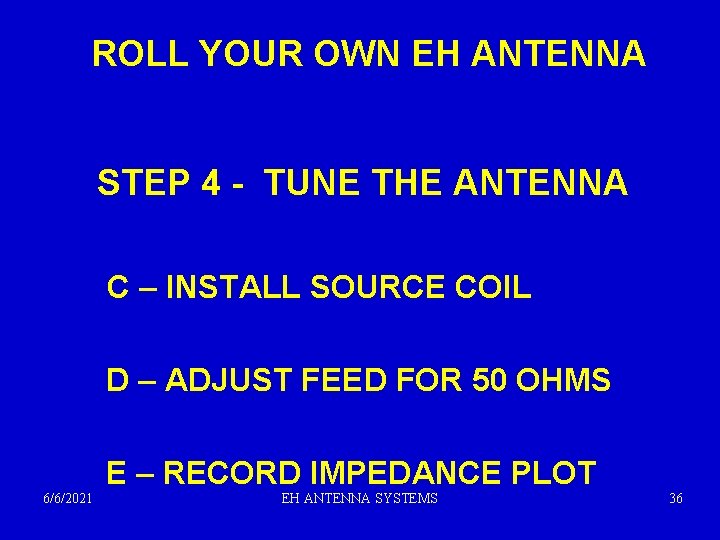

ROLL YOUR OWN EH ANTENNA STEP 4 - TUNE THE ANTENNA C – INSTALL SOURCE COIL D – ADJUST FEED FOR 50 OHMS E – RECORD IMPEDANCE PLOT 6/6/2021 EH ANTENNA SYSTEMS 36
IMPEDANCE WITH REACTANCE COIL 6/6/2021 EH ANTENNA SYSTEMS • 3 d. B Bandwidth = 269 KHz 37
EH Antenna Analysis Program 6/6/2021 EH ANTENNA SYSTEMS 38
HEIGHT VS. RADIATION ALONG THE GROUND. 6/6/2021 EH ANTENNA SYSTEMS 39
WEB SITE • www/eh-antenna. com 6/6/2021 EH ANTENNA SYSTEMS 40
