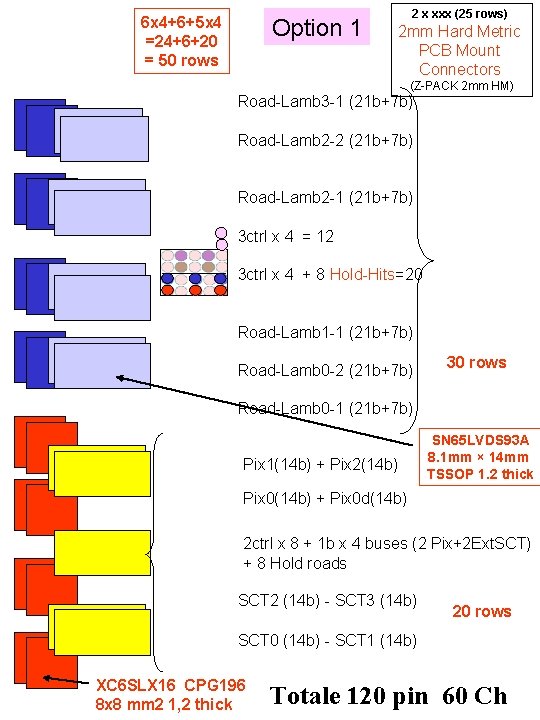

6 x 4+6+5 x 4 =24+6+20 = 50 rows Option 1 2 x xxx

6 x 4+6+5 x 4 =24+6+20 = 50 rows Option 1 2 x xxx (25 rows) 2 mm Hard Metric PCB Mount Connectors (Z-PACK 2 mm HM) Road-Lamb 3 -1 (21 b+7 b) Road-Lamb 2 -2 (21 b+7 b) Road-Lamb 2 -1 (21 b+7 b) 3 ctrl x 4 = 12 3 ctrl x 4 + 8 Hold-Hits=20 Road-Lamb 1 -1 (21 b+7 b) Road-Lamb 0 -2 (21 b+7 b) 30 rows Road-Lamb 0 -1 (21 b+7 b) Pix 1(14 b) + Pix 2(14 b) SN 65 LVDS 93 A 8. 1 mm × 14 mm TSSOP 1. 2 thick Pix 0(14 b) + Pix 0 d(14 b) 2 ctrl x 8 + 1 b x 4 buses (2 Pix+2 Ext. SCT) + 8 Hold roads SCT 2 (14 b) - SCT 3 (14 b) 20 rows SCT 0 (14 b) - SCT 1 (14 b) XC 6 SLX 16 CPG 196 8 x 8 mm 2 1, 2 thick Totale 120 pin 60 Ch

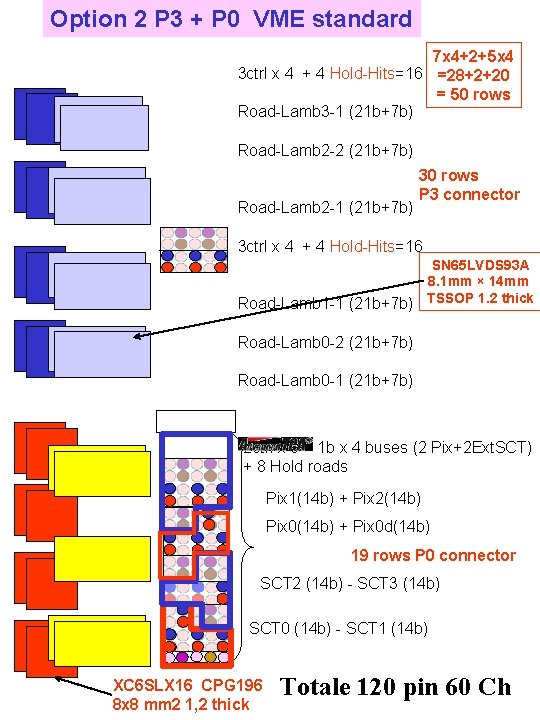

Option 2 P 3 + P 0 VME standard 7 x 4+2+5 x 4

Option 2 P 3 + P 0 VME standard 7 x 4+2+5 x 4 3 ctrl x 4 + 4 Hold-Hits=16 =28+2+20 = 50 rows Road-Lamb 3 -1 (21 b+7 b) Road-Lamb 2 -2 (21 b+7 b) Road-Lamb 2 -1 (21 b+7 b) 30 rows P 3 connector 3 ctrl x 4 + 4 Hold-Hits=16 SN 65 LVDS 93 A 8. 1 mm × 14 mm Road-Lamb 1 -1 (21 b+7 b) TSSOP 1. 2 thick Road-Lamb 0 -2 (21 b+7 b) Road-Lamb 0 -1 (21 b+7 b) 2 ctrl x 8 + 1 b x 4 buses (2 Pix+2 Ext. SCT) + 8 Hold roads Pix 1(14 b) + Pix 2(14 b) Pix 0(14 b) + Pix 0 d(14 b) 19 rows P 0 connector SCT 2 (14 b) - SCT 3 (14 b) SCT 0 (14 b) - SCT 1 (14 b) XC 6 SLX 16 CPG 196 8 x 8 mm 2 1, 2 thick Totale 120 pin 60 Ch

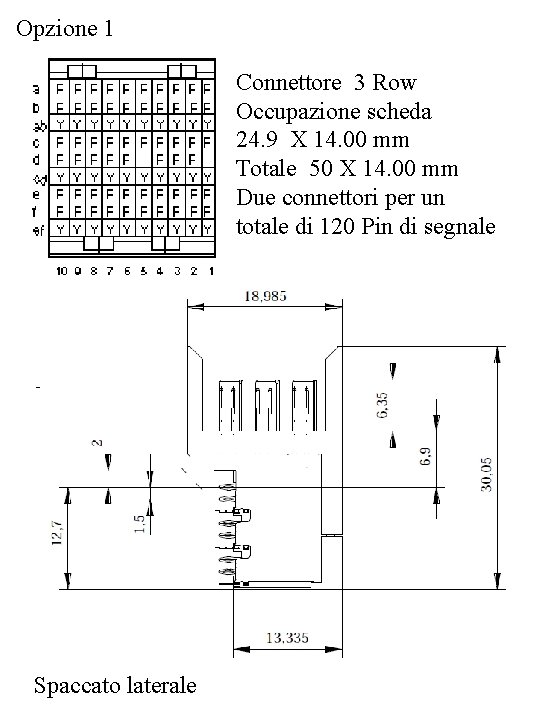

Opzione 1 Connettore 3 Row Occupazione scheda 24. 9 X 14. 00 mm Totale

Opzione 1 Connettore 3 Row Occupazione scheda 24. 9 X 14. 00 mm Totale 50 X 14. 00 mm Due connettori per un totale di 120 Pin di segnale Spaccato laterale

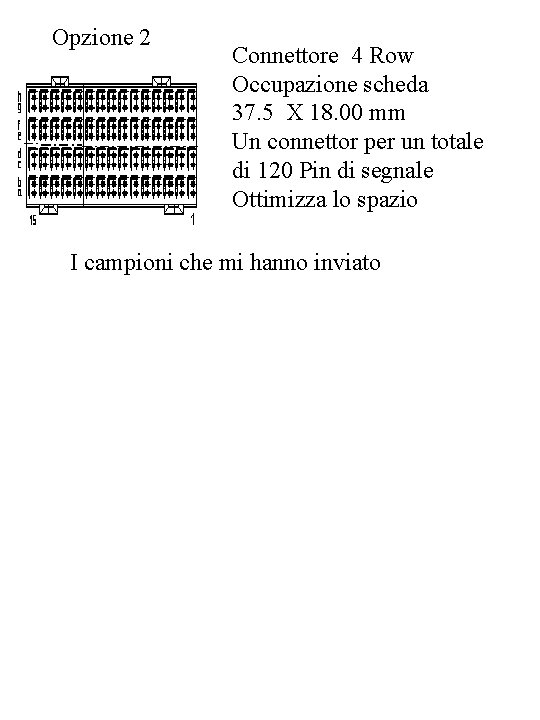

Opzione 2 Connettore 4 Row Occupazione scheda 37. 5 X 18. 00 mm Un

Opzione 2 Connettore 4 Row Occupazione scheda 37. 5 X 18. 00 mm Un connettor per un totale di 120 Pin di segnale Ottimizza lo spazio I campioni che mi hanno inviato

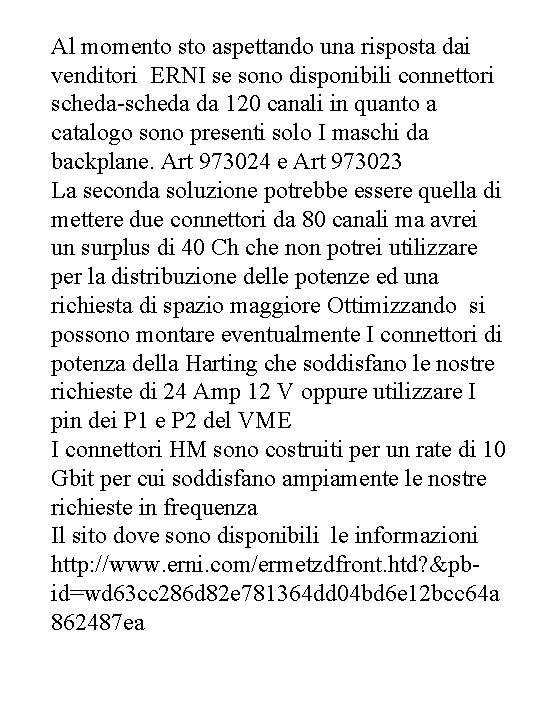

Al momento sto aspettando una risposta dai venditori ERNI se sono disponibili connettori scheda-scheda

Al momento sto aspettando una risposta dai venditori ERNI se sono disponibili connettori scheda-scheda da 120 canali in quanto a catalogo sono presenti solo I maschi da backplane. Art 973024 e Art 973023 La seconda soluzione potrebbe essere quella di mettere due connettori da 80 canali ma avrei un surplus di 40 Ch che non potrei utilizzare per la distribuzione delle potenze ed una richiesta di spazio maggiore Ottimizzando si possono montare eventualmente I connettori di potenza della Harting che soddisfano le nostre richieste di 24 Amp 12 V oppure utilizzare I pin dei P 1 e P 2 del VME I connettori HM sono costruiti per un rate di 10 Gbit per cui soddisfano ampiamente le nostre richieste in frequenza Il sito dove sono disponibili le informazioni http: //www. erni. com/ermetzdfront. htd? &pbid=wd 63 cc 286 d 82 e 781364 dd 04 bd 6 e 12 bcc 64 a 862487 ea
