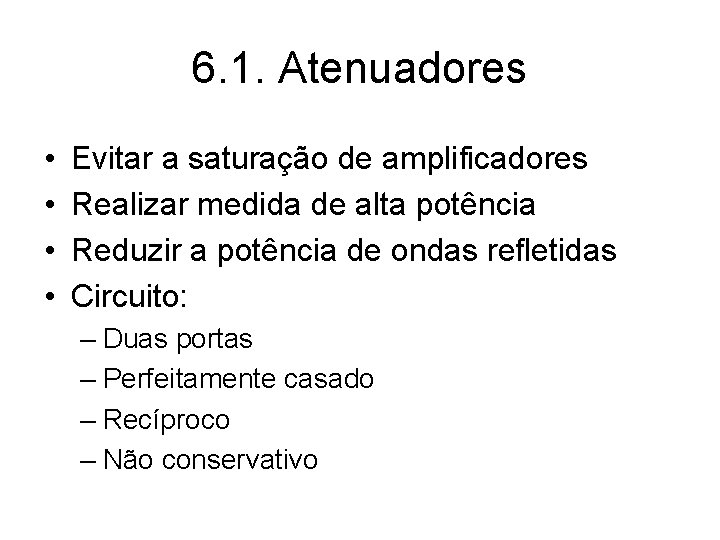

6. 1. Atenuadores • • Evitar a saturação de amplificadores Realizar medida de alta potência Reduzir a potência de ondas refletidas Circuito: – Duas portas – Perfeitamente casado – Recíproco – Não conservativo

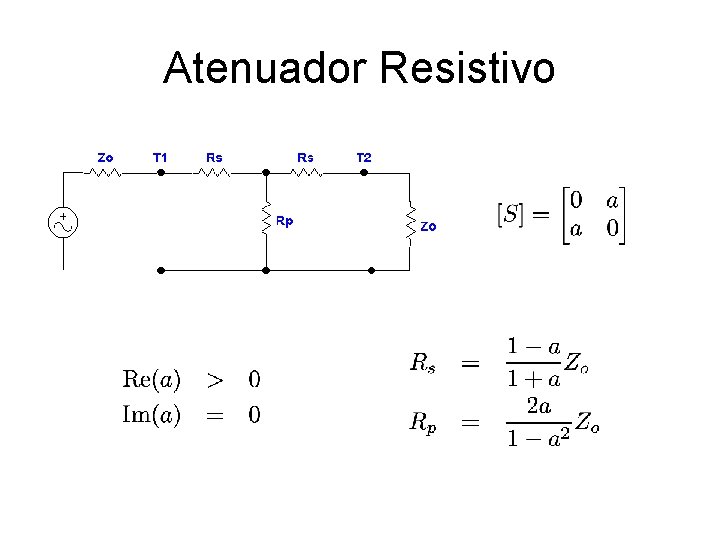

Atenuador Resistivo

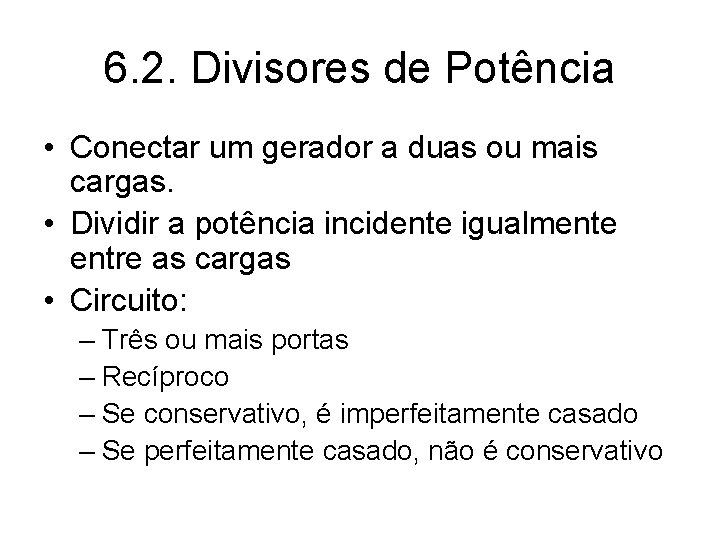

6. 2. Divisores de Potência • Conectar um gerador a duas ou mais cargas. • Dividir a potência incidente igualmente entre as cargas • Circuito: – Três ou mais portas – Recíproco – Se conservativo, é imperfeitamente casado – Se perfeitamente casado, não é conservativo

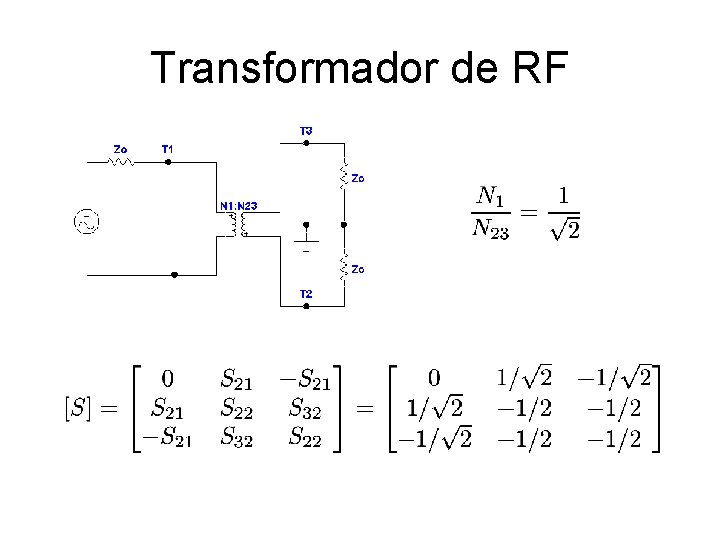

Transformador de RF

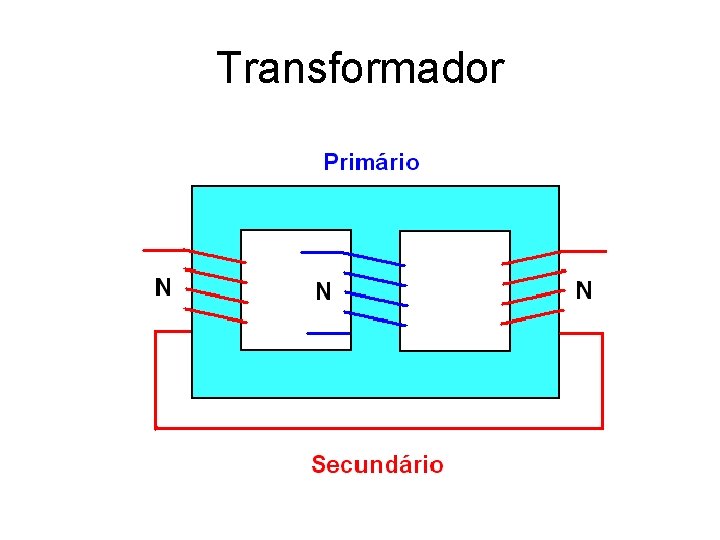

Transformador
Circuitos Magnéticos Primário Secundário Relação de Transformação:

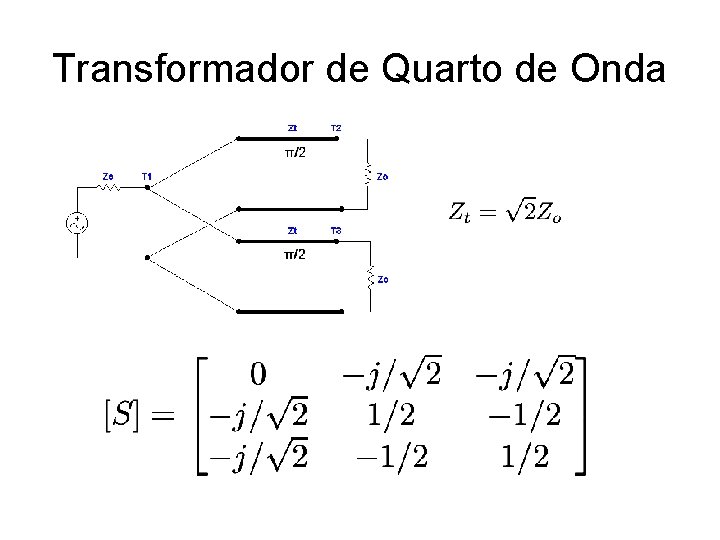

Transformador de Quarto de Onda

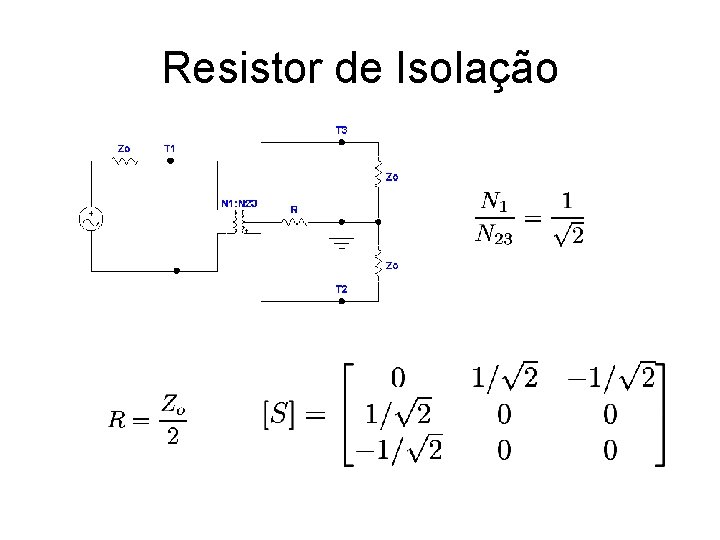

Resistor de Isolação

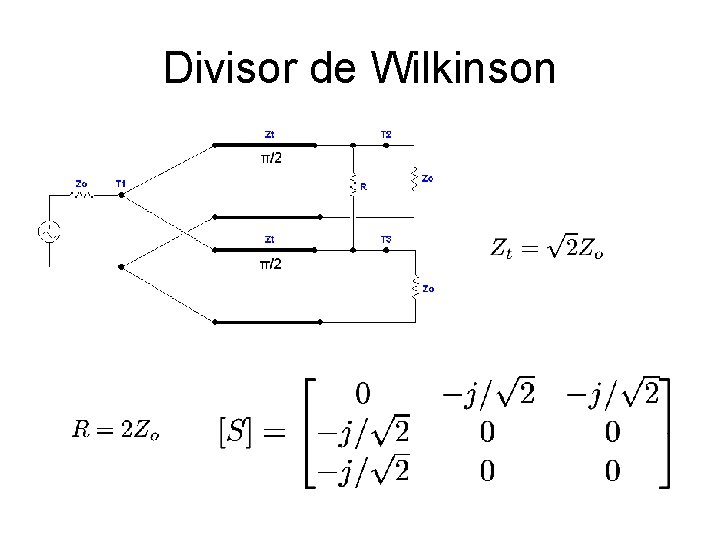

Divisor de Wilkinson

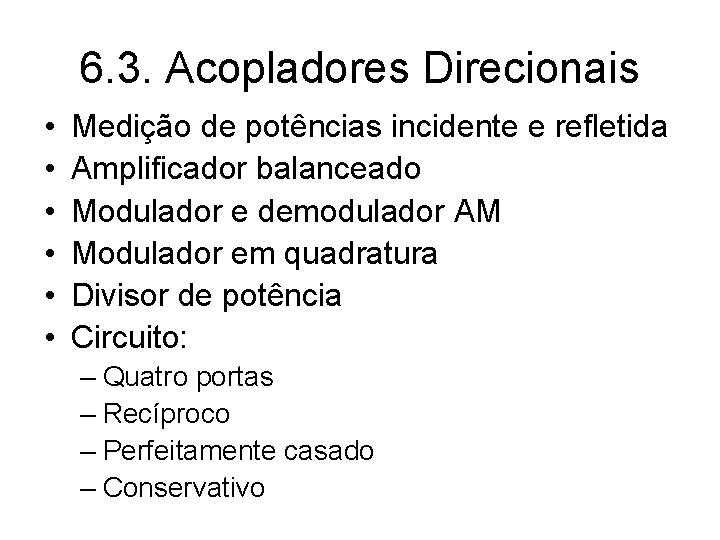

6. 3. Acopladores Direcionais • • • Medição de potências incidente e refletida Amplificador balanceado Modulador e demodulador AM Modulador em quadratura Divisor de potência Circuito: – Quatro portas – Recíproco – Perfeitamente casado – Conservativo

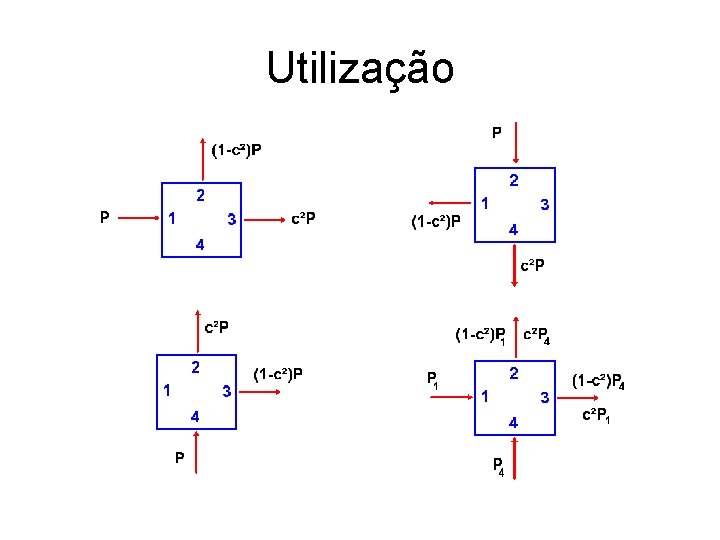

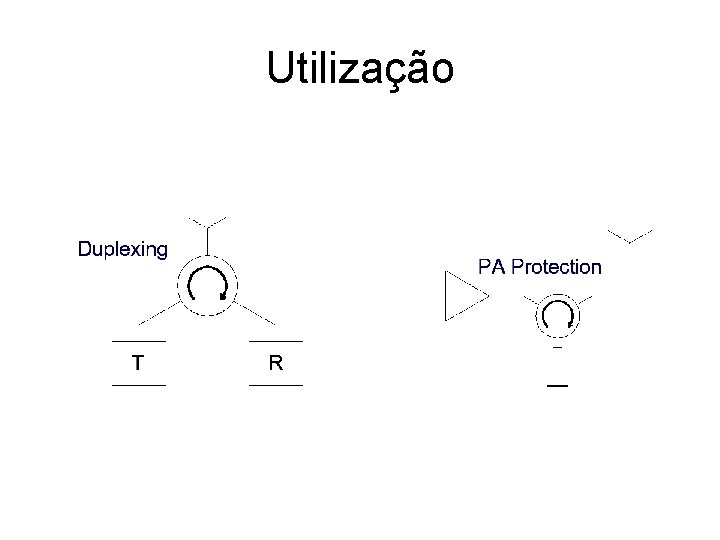

Utilização

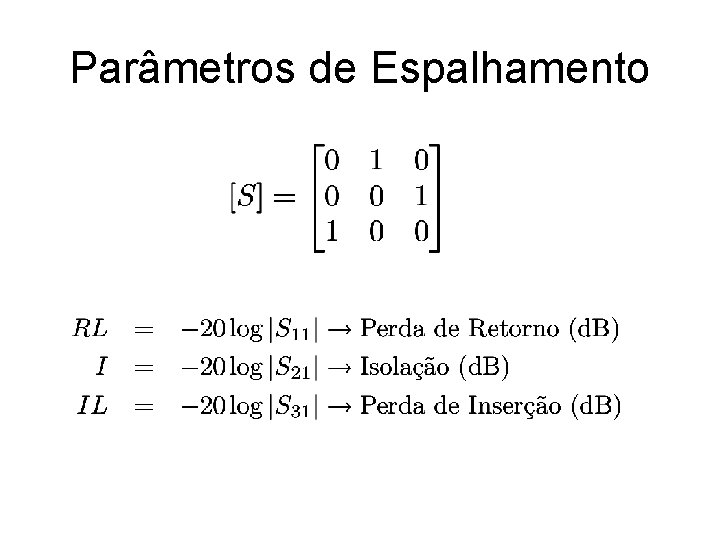

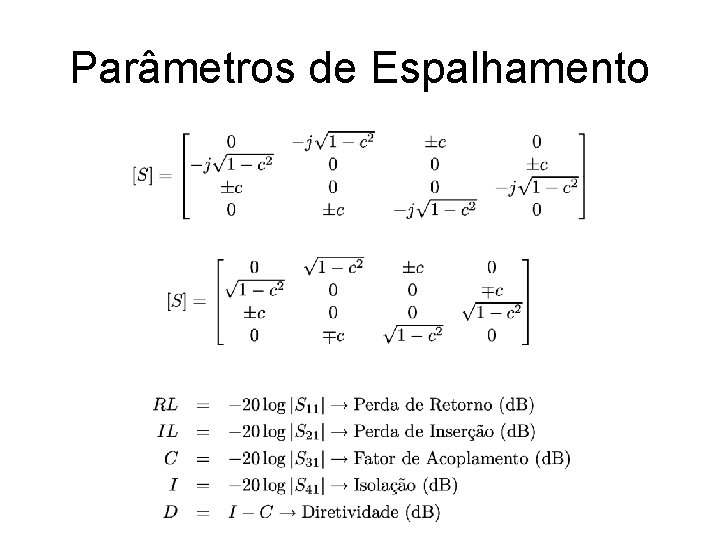

Parâmetros de Espalhamento

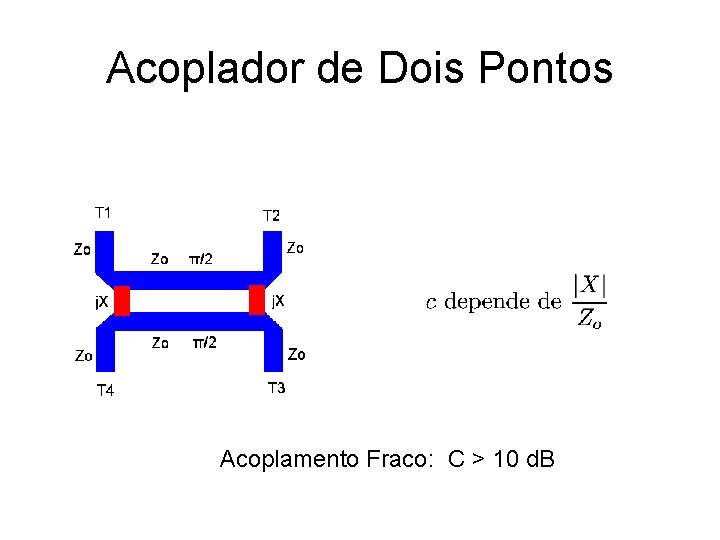

Acoplador de Dois Pontos Acoplamento Fraco: C > 10 d. B

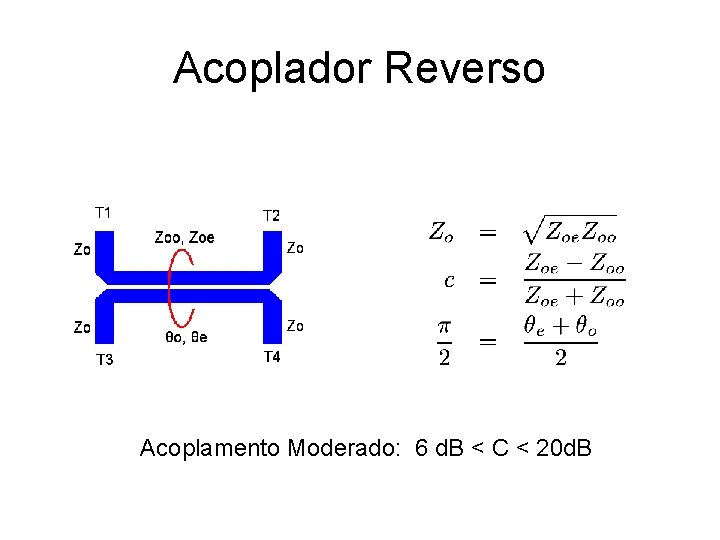

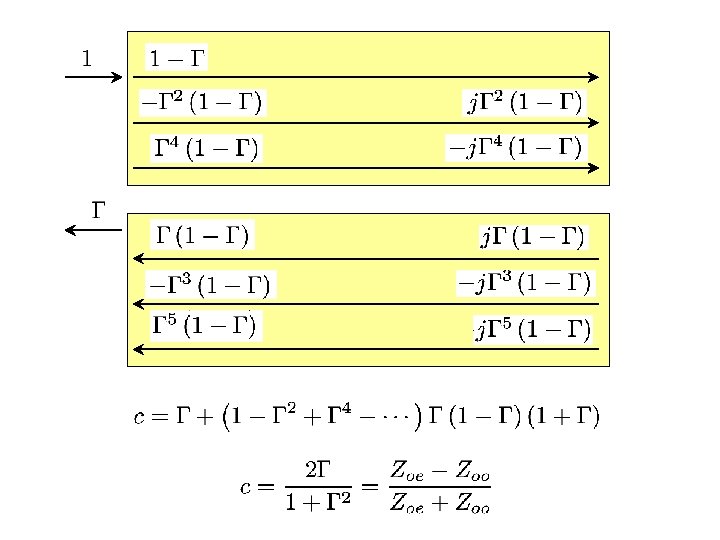

Acoplador Reverso Acoplamento Moderado: 6 d. B < C < 20 d. B

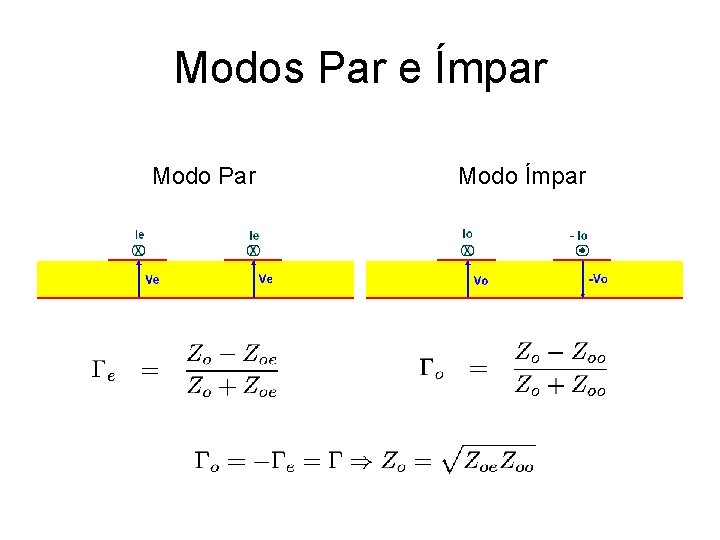

Modos Par e Ímpar Modo Par Modo Ímpar

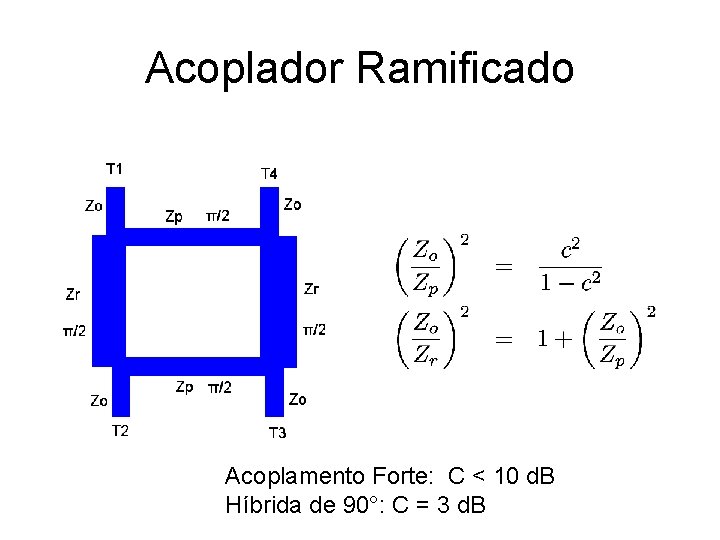

Acoplador Ramificado Acoplamento Forte: C < 10 d. B Híbrida de 90°: C = 3 d. B

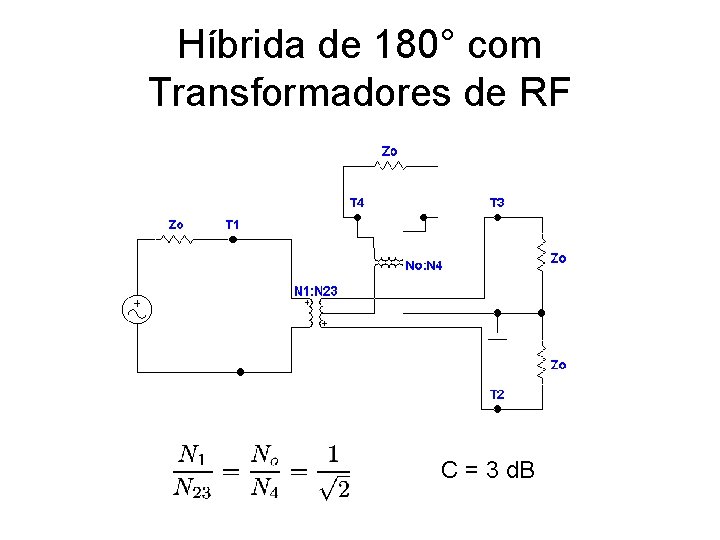

Híbrida de 180° com Transformadores de RF C = 3 d. B

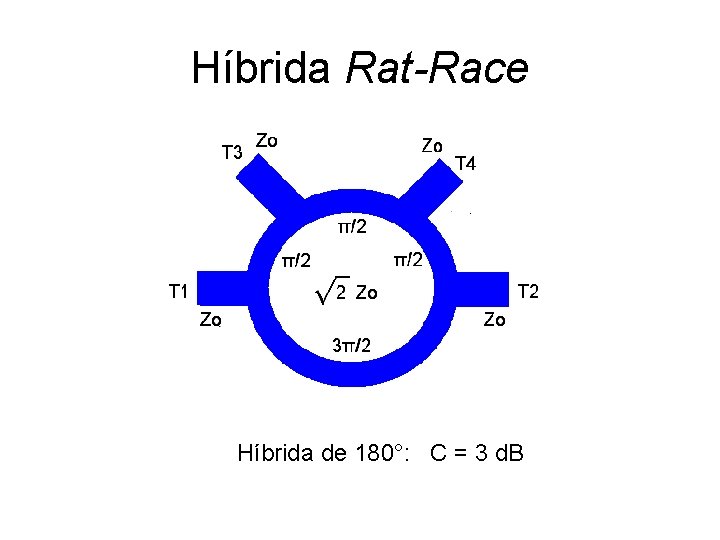

Híbrida Rat-Race Híbrida de 180°: C = 3 d. B

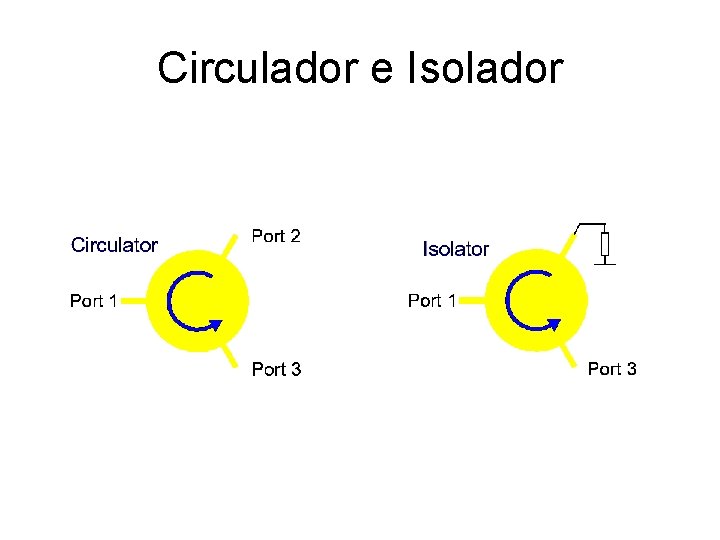

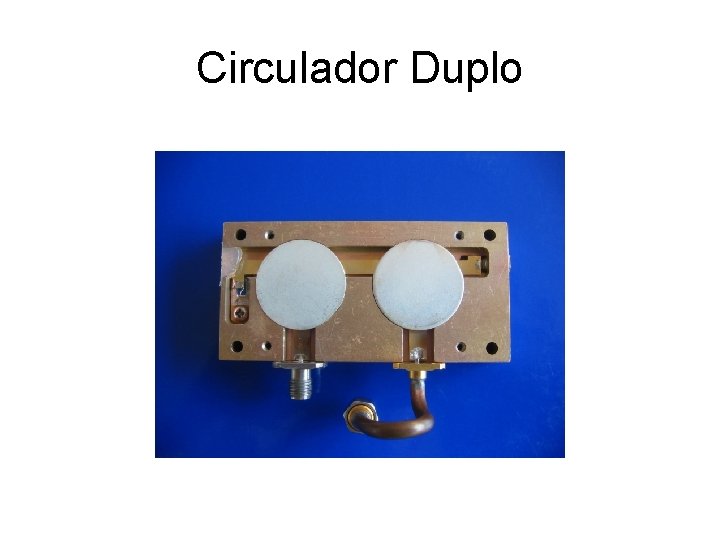

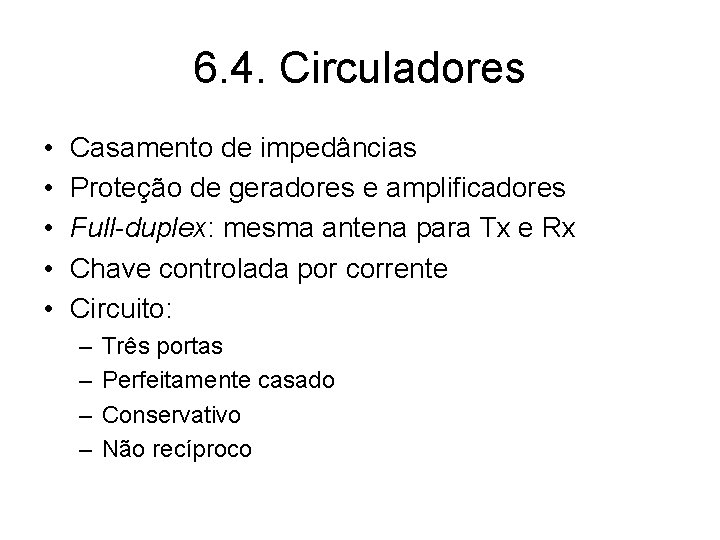

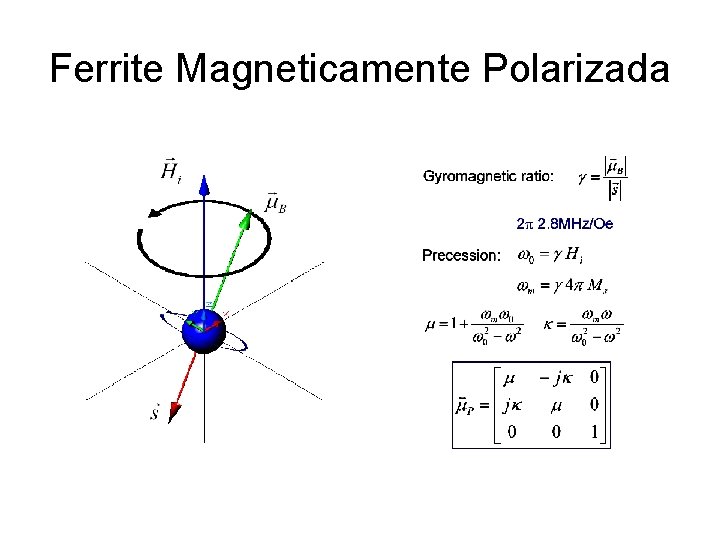

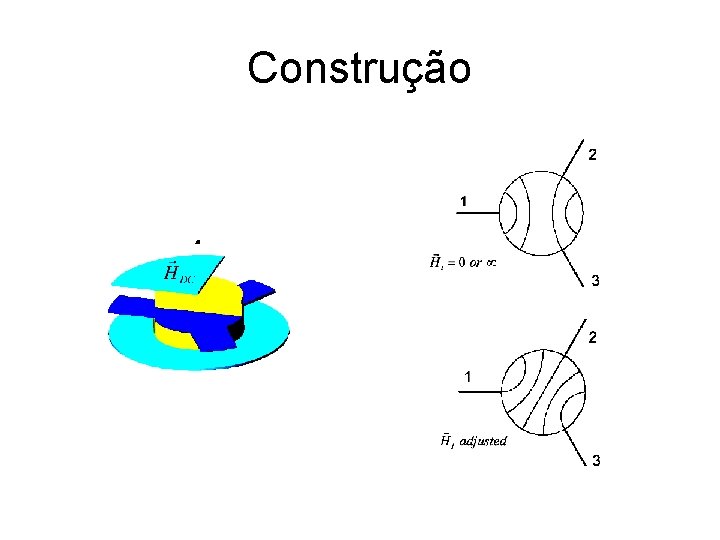

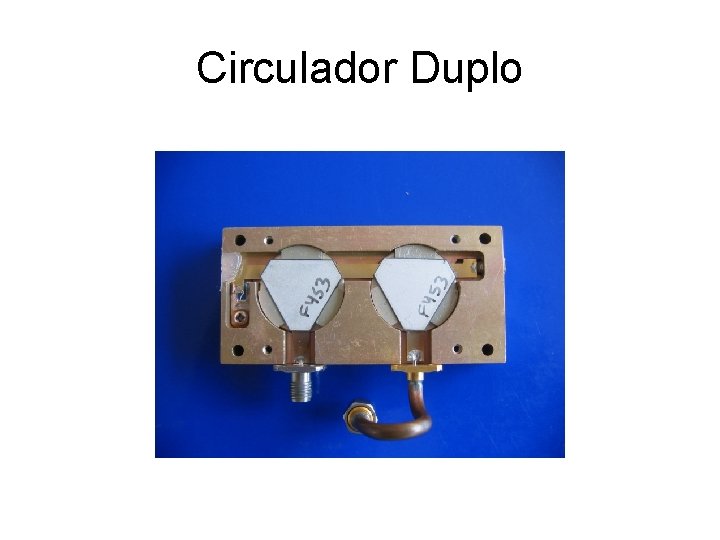

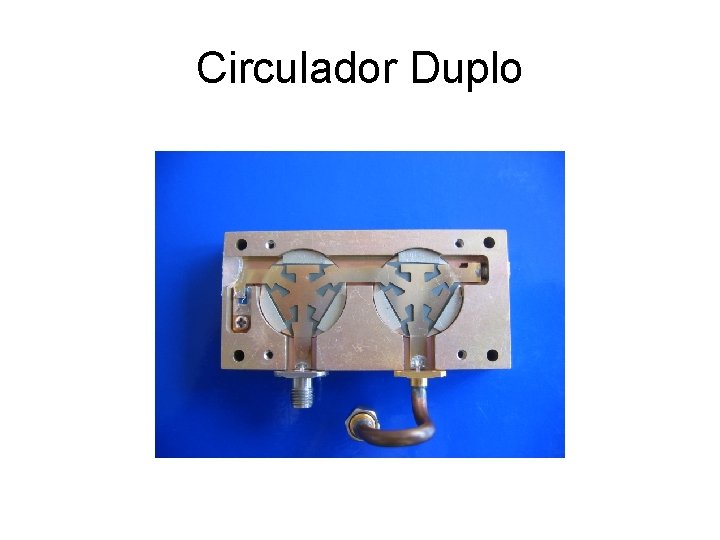

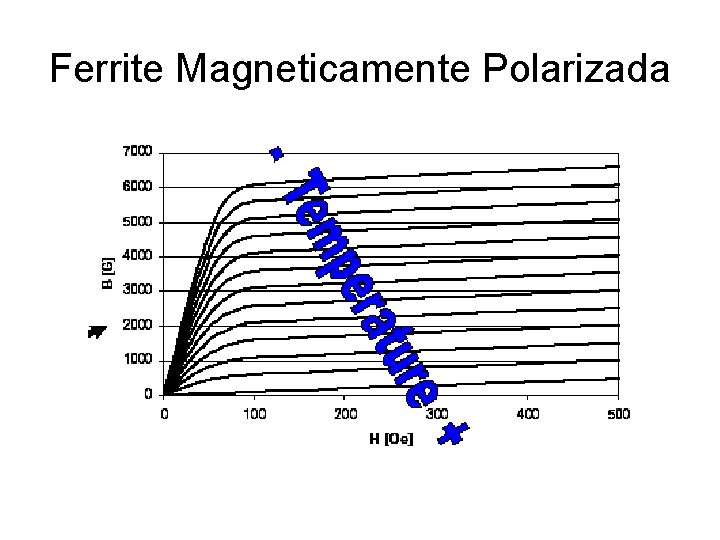

6. 4. Circuladores • • • Casamento de impedâncias Proteção de geradores e amplificadores Full-duplex: mesma antena para Tx e Rx Chave controlada por corrente Circuito: – – Três portas Perfeitamente casado Conservativo Não recíproco
