6 BEDIENUNG DER FUNKGERTE Feuerwehr und Katastrophenschutzschule RheinlandPfalz

6. BEDIENUNG DER FUNKGERÄTE Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 1

SPRECHFUNKBETRIEB Das wichtigste: Wie gehe ich mit den Geräten um? Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 2

6. 1 TASTENÜBERSICHT Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 3

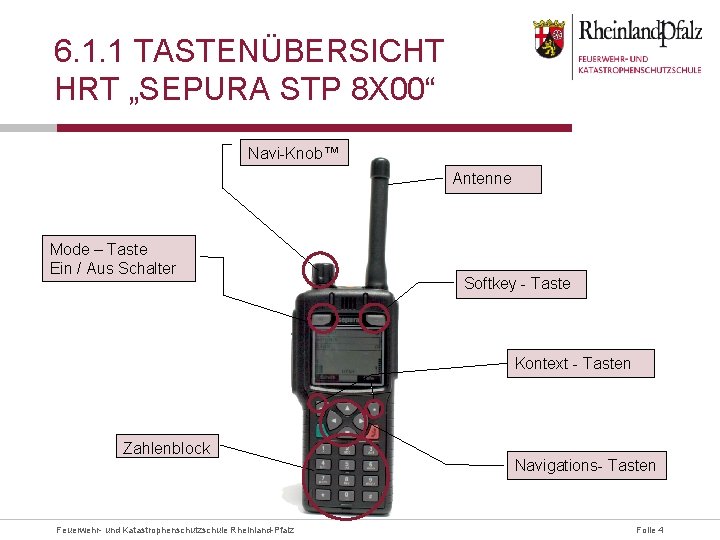

6. 1. 1 TASTENÜBERSICHT HRT „SEPURA STP 8 X 00“ Navi-Knob™ Antenne Mode – Taste Ein / Aus Schalter Softkey - Taste Kontext - Tasten Zahlenblock Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Navigations- Tasten Folie 4

6. 1. 1 TASTENÜBERSICHT HRT „SEPURA STP 8 X 00“ Notruf-Taste Sidekey - Taste Sprechtaste Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 5

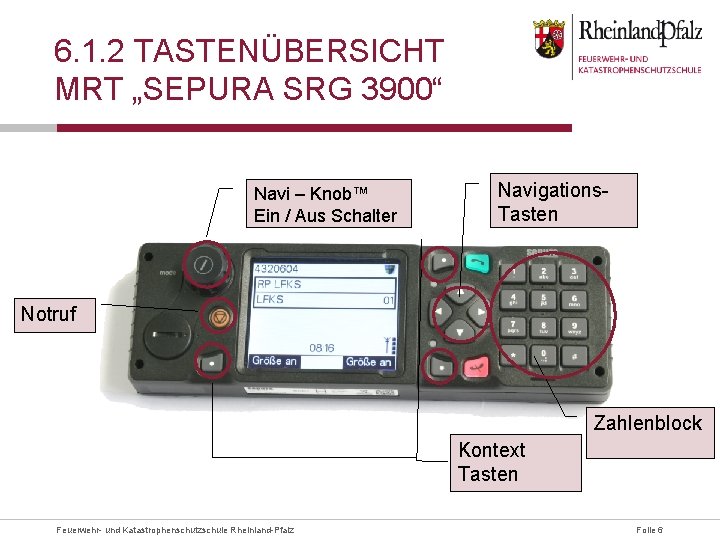

6. 1. 2 TASTENÜBERSICHT MRT „SEPURA SRG 3900“ Navi – Knob™ Ein / Aus Schalter Navigations. Tasten Notruf Zahlenblock Kontext Tasten Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 6

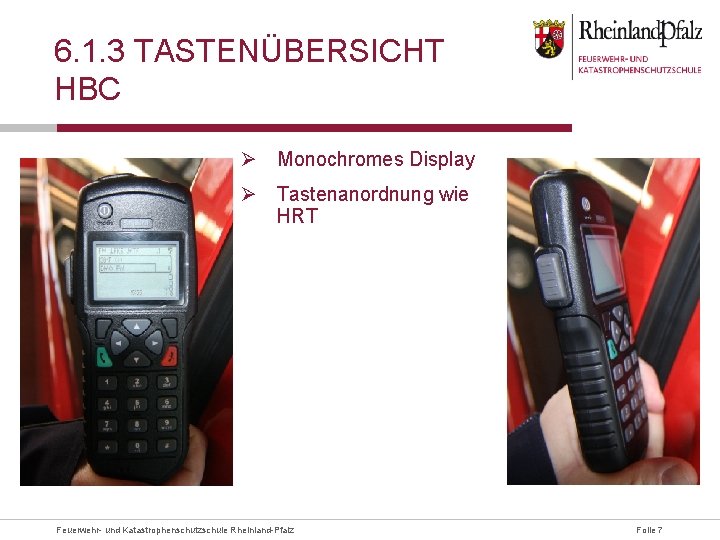

6. 1. 3 TASTENÜBERSICHT HBC Ø Monochromes Display Ø Tastenanordnung wie HRT Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 7

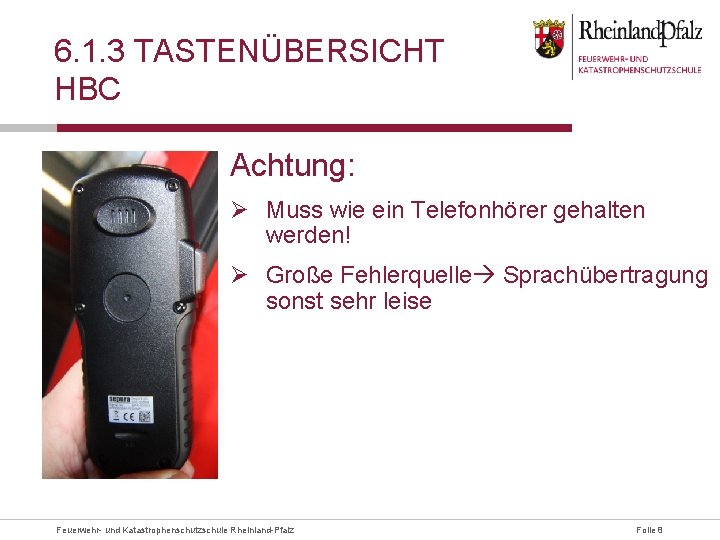

6. 1. 3 TASTENÜBERSICHT HBC Achtung: Ø Muss wie ein Telefonhörer gehalten werden! Ø Große Fehlerquelle Sprachübertragung sonst sehr leise Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 8

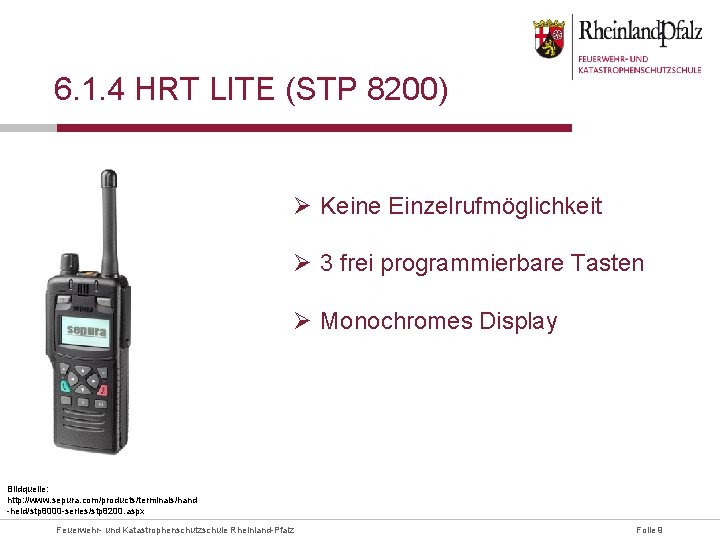

6. 1. 4 HRT LITE (STP 8200) Ø Keine Einzelrufmöglichkeit Ø 3 frei programmierbare Tasten Ø Monochromes Display Bildquelle: http: //www. sepura. com/products/terminals/hand -held/stp 8000 -series/stp 8200. aspx Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 9

6. 1. 5 EX-GERÄTE Ø Gleiche Bedienung wie nicht Ex-Geräte (HRT(-Lite)) Ø Bei nicht angeschlossenem Zubehör muss die rote Kappe verschlossen sein! http: //www. sepura. com/products/terminals/ha nd-held. aspx Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 10

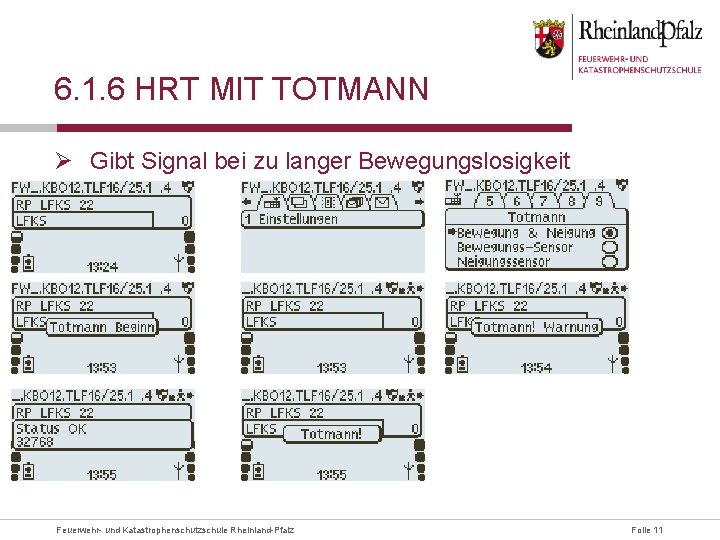

6. 1. 6 HRT MIT TOTMANN Ø Gibt Signal bei zu langer Bewegungslosigkeit Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 11

6. 2 EIN- UND AUSSCHALTEN Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 12

6. 2 EINSCHALTEN AUSSCHALTEN Einschalten: Zum Einschalten die Mode-Tasten kurze Zeit gedrückt halten Ausschalten: Zum Ausschalten die Mode-Taste längere Zeit gedrückt halten Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 13

6. 2 EINSCHALTEN AUSSCHALTEN Einschalten: Zum Einschalten den Navi-Knob™ kurze Zeit gedrückt halten Ausschalten: Zum Ausschalten den. Navi-Knob™ längere Zeit gedrückt halten Neues Display Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 14

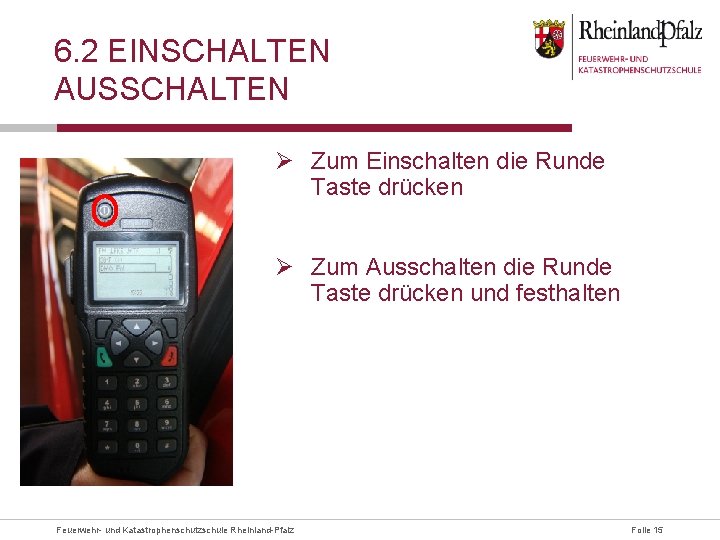

6. 2 EINSCHALTEN AUSSCHALTEN Ø Zum Einschalten die Runde Taste drücken Ø Zum Ausschalten die Runde Taste drücken und festhalten Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 15

6. 3 WECHSEL DER BETRIEBSART Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 16

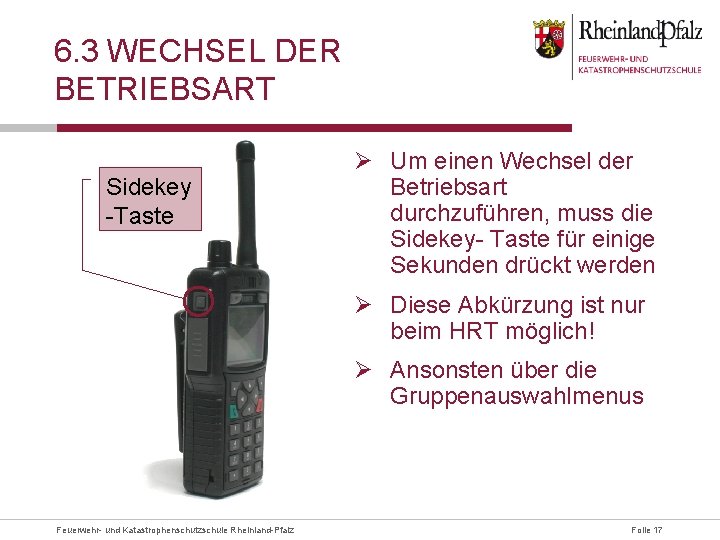

6. 3 WECHSEL DER BETRIEBSART Sidekey -Taste Ø Um einen Wechsel der Betriebsart durchzuführen, muss die Sidekey- Taste für einige Sekunden drückt werden Ø Diese Abkürzung ist nur beim HRT möglich! Ø Ansonsten über die Gruppenauswahlmenus Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 17

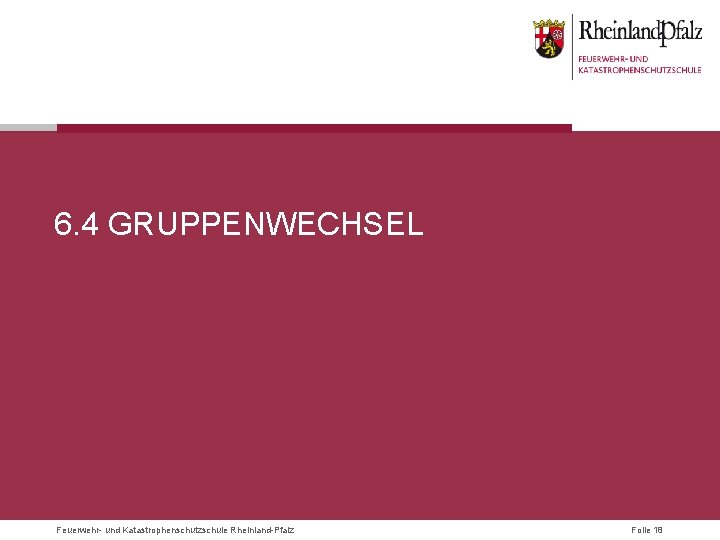

6. 4 GRUPPENWECHSEL Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 18

6. 4 GRUPPENWECHSEL 1. 2. 3. 4. Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 19

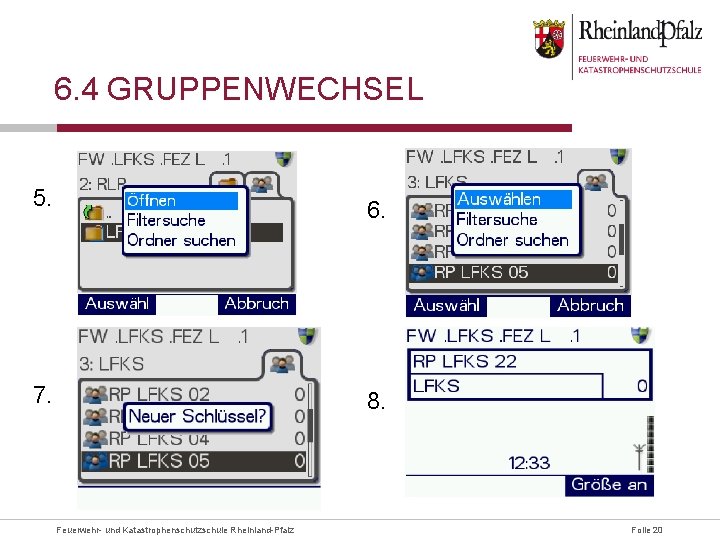

6. 4 GRUPPENWECHSEL 5. 6. 7. 8. Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 20

6. 4 GRUPPENWECHSEL Ø Vereinfachend kann hier auch eine Navigation über Mode-Taste und Navi. Knob™ erfolgen Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 21

6. 5 SHORTCUTS Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 22

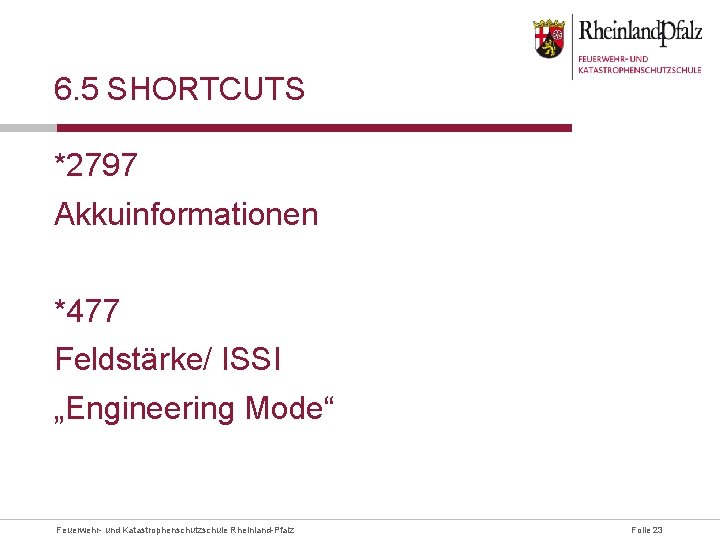

6. 5 SHORTCUTS *2797 Akkuinformationen *477 Feldstärke/ ISSI „Engineering Mode“ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 23

6. 6 EINSTELLUNGEN Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 24

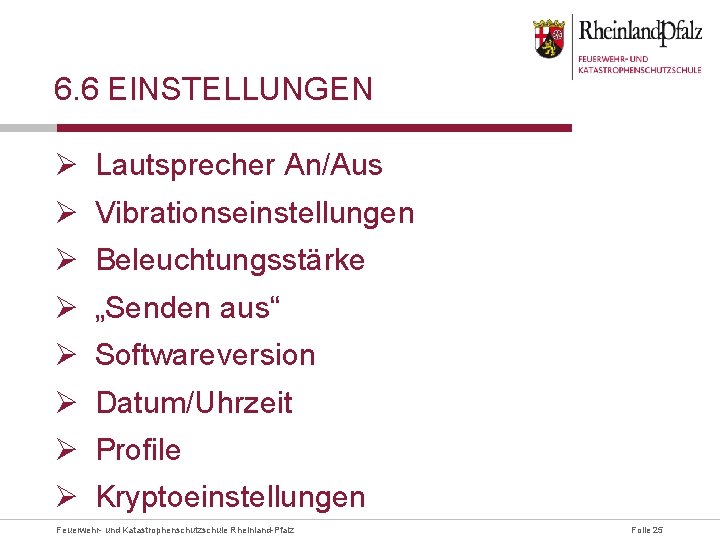

6. 6 EINSTELLUNGEN Ø Lautsprecher An/Aus Ø Vibrationseinstellungen Ø Beleuchtungsstärke Ø „Senden aus“ Ø Softwareversion Ø Datum/Uhrzeit Ø Profile Ø Kryptoeinstellungen Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 25

6. 7 BEDIENUNGSHINWEISE Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 26

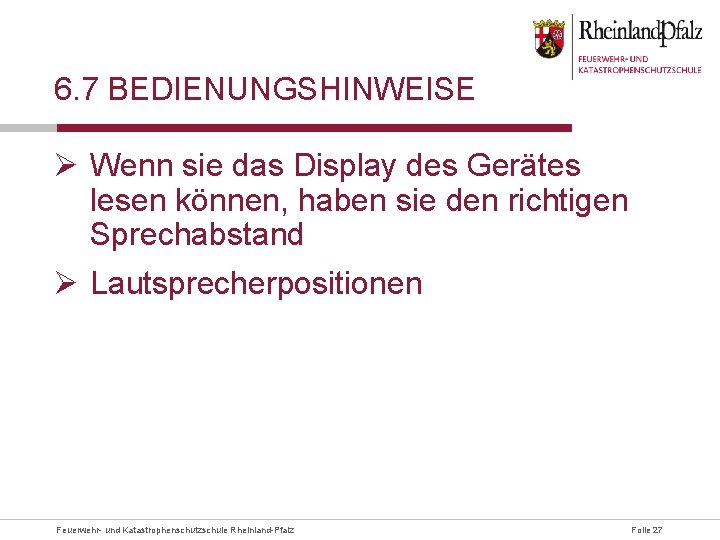

6. 7 BEDIENUNGSHINWEISE Ø Wenn sie das Display des Gerätes lesen können, haben sie den richtigen Sprechabstand Ø Lautsprecherpositionen Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 27

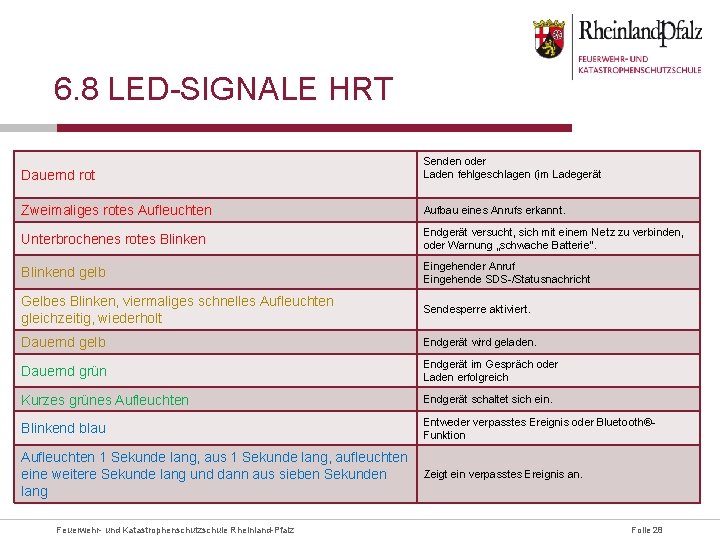

6. 8 LED-SIGNALE HRT Dauernd rot Senden oder Laden fehlgeschlagen (im Ladegerät Zweimaliges rotes Aufleuchten Aufbau eines Anrufs erkannt. Unterbrochenes rotes Blinken Endgerät versucht, sich mit einem Netz zu verbinden, oder Warnung „schwache Batterie“. Blinkend gelb Eingehender Anruf Eingehende SDS-/Statusnachricht Gelbes Blinken, viermaliges schnelles Aufleuchten gleichzeitig, wiederholt Sendesperre aktiviert. Dauernd gelb Endgerät wird geladen. Dauernd grün Endgerät im Gespräch oder Laden erfolgreich Kurzes grünes Aufleuchten Endgerät schaltet sich ein. Blinkend blau Entweder verpasstes Ereignis oder Bluetooth®Funktion Aufleuchten 1 Sekunde lang, aus 1 Sekunde lang, aufleuchten eine weitere Sekunde lang und dann aus sieben Sekunden lang Zeigt ein verpasstes Ereignis an. Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 28

FRAGEN? Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 29

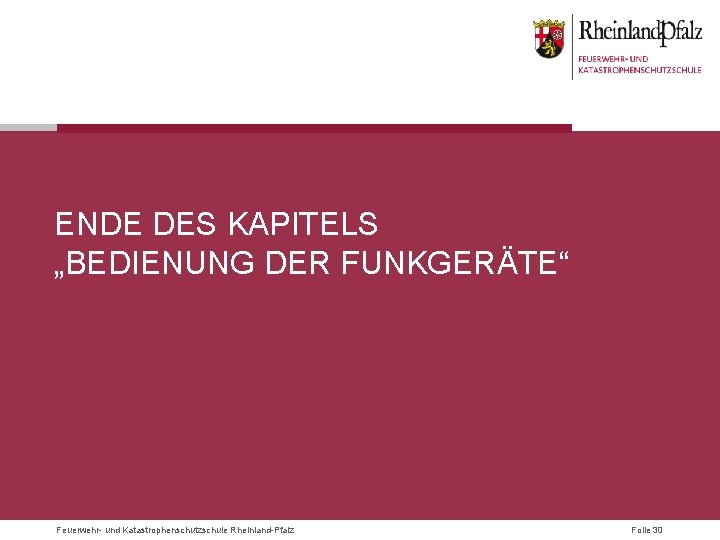

ENDE DES KAPITELS „BEDIENUNG DER FUNKGERÄTE“ Feuerwehr- und Katastrophenschutzschule Rheinland-Pfalz Folie 30
