555 Timer 555 Timer IC Der IC fr

-555 Timer- 555 -Timer IC Der IC für eine Vielzahl von Anwendungen Projektlabor Roman Wangelow

-555 Timer- 2 Gliederung ____________________________________ 1. 2. 3. 4. 5. 6. 7. Definition und Eigenschaften 555 -Timer Bauformen, Blockdarstellung und innerer Aufbau Funktion der Pins Einfaches Anwendungsbeispiel Weitere Anwendungsbeispiele Eine letzte Frage steht noch Quellen und Links ____________________________________ Projektlabor Roman Wangelow

-555 Timer- 3 Gliederung ____________________________________ 1. 2. 3. 4. 5. 6. 7. Definition und Eigenschaften 555 -Timer Bauformen, Blockdarstellung und innerer Aufbau Funktion der Pins Einfaches Anwendungsbeispiel Weitere Anwendungsbeispiele Eine letzte Frage steht noch Quellen und Links ____________________________________ Projektlabor Roman Wangelow

-555 Timer- 4 1. Definition und Eigenschaften 555 -Timer 1. 1 allgemeine Problemstellung 1. 2 Was ist ein 555 -Timer (Definition) 1. 3 Eigenschaften Projektlabor Roman Wangelow

-555 Timer- 5 1. Definition und Eigenschaften 555 -Timer 1. 1 allgemeine Problemstellung 1. 2 Was ist ein 555 -Timer (Definition) 1. 3 Eigenschaften Wie kann man: - eine Lampe bzw. LED zyklisch blinken lassen - Countdownschaltung an/aus elektronischer Geräten - unterschiedliche Frequenzen - Rechteck- / Sägezahnspannung - Zeitsignal ohne Quarz realisieren? - Gibt es Vorschläge oder Ideen? Projektlabor Roman Wangelow

-555 Timer- 6 1. Definition und Eigenschaften 555 -Timer 1. 1 Allgemeine Problemstellung 1. 2 Was ist ein 555 -Timer (Definition) 1. 3 Eigenschaften - integrierter Schaltkreis für Timer- und Oszillatorschaltungen Multipler Einsatz, oft verwendet 1971 von „Signetics Corporation“ (später „Philips Semiconductors“) als NE/SE 555 vorgestellt 1972 Massenfertigung Hohe Nachfrage, erstes Quartal halbe Million Stück von Konkurrenz sehr schnell nachgebaut heute der meistverkaufte IC Projektlabor Roman Wangelow

-555 Timer- 7 1. Definition und Eigenschaften 555 -Timer 1. 1 allgemeine Problemstellung 1. 2 Was ist ein 555 -Timer (Definition) 1. 3 Eigenschaften - hoher Ausgangsstrom 100 – 200 m. A -TTL-kompatibel (Transistor-Logik) - Betriebsspannung von 4 V bis 18 V - geringe Außenbeschaltung - Zeitglied von Mikrosekunden bis Stunden - Astabile oder Monostabile Operationen - Eingangsstrom IT (Pin 2) = 0, 5 µA - Eingangsstrom IR (Pin 4) = 0, 1 µA Quelle: http: //www. elektronik-kompendium. de – Thema: „Timer NE 555/556“ Projektlabor Roman Wangelow

-555 Timer- 8 Gliederung ____________________________________ 1. 2. 3. 4. 5. 6. 7. Definition und Eigenschaften 555 -Timer Bauformen, Blockdarstellung und innerer Aufbau Funktion der Pins Einfaches Anwendungsbeispiel Weitere Anwendungsbeispiele Eine letzte Frage steht noch Quellen und Links ____________________________________ Projektlabor Roman Wangelow

-555 Timer- 9 2. Bauformen, Blockdarstellung und innerer Aufbau 2. 1 Bauformen 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung Projektlabor Roman Wangelow

-555 Timer- 10 2. Bauformen, Blockdarstellung und innerer Aufbau -real 2. 1 Bauformen 2. 11 555 -Timer 2. 12 556 -Timer 2. 13 558 -Timer 2. 14 Herstellerübersicht 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung -schematisch Eigenschaften: - 8 Pins - enthält einen Timerkreis - Versorgungsspannung 4, 5 V bis 15 V Gehäuse: [DIP=Dual in-line package] - die Anordnung von Elementen oder Kontakten erfolgt dabei in zwei parallelen Reihen Projektlabor Roman Wangelow

-555 Timer- 11 2. Bauformen, Blockdarstellung und innerer Aufbau -real 2. 1 Bauformen 2. 11 555 -Timer 2. 12 556 -Timer 2. 13 558 -Timer 2. 14 Herstellerübersicht 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung -schematisch Eigenschaften: - 14 Pins - enthält zwei Timerkreise - Versorgungsspannung 4, 5 V bis 15 V Projektlabor Roman Wangelow

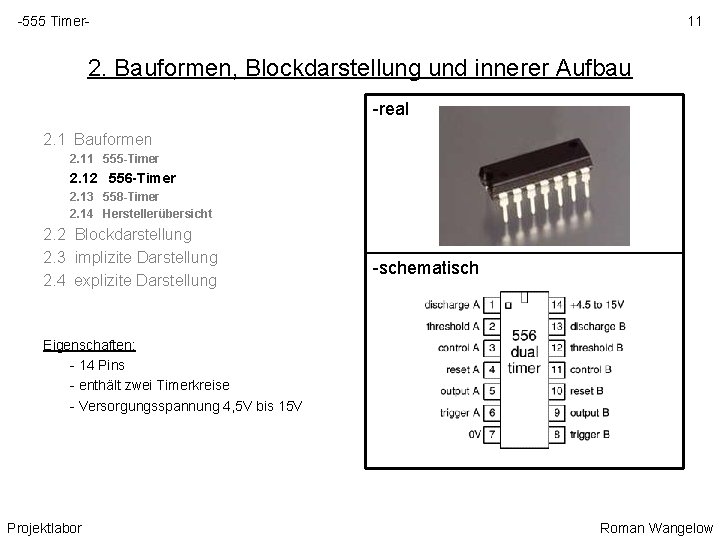

-555 Timer- 12 2. Bauformen, Blockdarstellung und innerer Aufbau -real 2. 1 Bauformen 2. 11 555 -Timer 2. 12 556 -Timer 2. 13 558 -Timer 2. 14 Herstellerübersicht 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung -schematisch Eigenschaften: - 16 Pins - enthält vier Timerkreise - Versorgungsspannung 4, 5 V bis 15 V Projektlabor Roman Wangelow

-555 Timer- 13 2. Bauformen, Blockdarstellung und innerer Aufbau 2. 1 Bauformen 2. 11 555 -Timer 2. 12 556 -Timer 2. 13 558 -Timer 2. 14 Herstellerübersicht 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung von Tony van Roon Projektlabor Roman Wangelow

-555 Timer- 14 2. Bauformen, Blockdarstellung und innerer Aufbau 2. 1 Bauformen 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung Projektlabor Roman Wangelow

-555 Timer- 15 2. Bauformen, Blockdarstellung und innerer Aufbau - In Plattendesign- oder Layoutprogrammen wie Eagle-Board oder Ultiboard 2. 1 Bauformen 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung - In Programmen wie: PSpice, Multi. Sim, Electronics Workbench, Simplorer Projektlabor Roman Wangelow

-555 Timer- 16 2. Bauformen, Blockdarstellung und innerer Aufbau 2. 1 Bauformen 2. 2 Blockdarstellung 2. 3 implizite Darstellung bzw. Ersatzschaltbild 2. 4 explizite Darstellung Projektlabor Roman Wangelow

-555 Timer- 17 2. Bauformen, Blockdarstellung und innerer Aufbau 2. 1 Bauformen 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung Bestandteile: - Drei 5 k Ohm Widerstände - Zwei Komperatoren (OPVs) [Triggerkomperator-unten, Schwellwertkomperator-oben] - Totem-Pole-Ausgang (Gegentakt-Ausgangsstufe) - ein Transistor (Discharge-Fkt. ) - ein bistabiles Flipflop von Tony van Roon Projektlabor Roman Wangelow

-555 Timer- 18 2. Bauformen, Blockdarstellung und innerer Aufbau 2. 1 Bauformen 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung Projektlabor Roman Wangelow

-555 Timer- 19 2. Bauformen, Blockdarstellung und innerer Aufbau 2. 1 Bauformen 2. 2 Blockdarstellung 2. 3 implizite Darstellung 2. 4 explizite Darstellung Bestandteile: [NE 555] -23 Transistoren - 2 Dioden - 16 Widerstände Projektlabor Roman Wangelow

-555 Timer- 20 Gliederung ____________________________________ 1. 2. 3. 4. 5. 6. 7. Definition und Eigenschaften 555 -Timer Bauformen, Blockdarstellung und innerer Aufbau Funktion der Pins Einfaches Anwendungsbeispiel Weitere Anwendungsbeispiele Eine letzte Frage steht noch Quellen und Links ____________________________________ Projektlabor Roman Wangelow

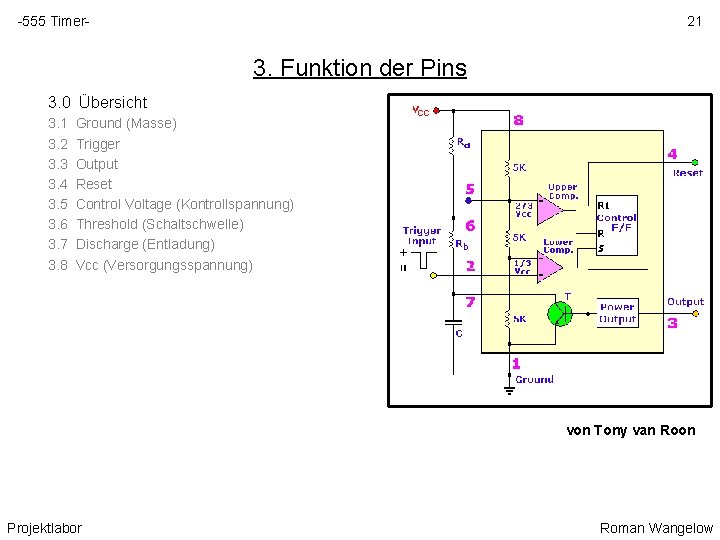

-555 Timer- 21 3. Funktion der Pins 3. 0 Übersicht 3. 1 3. 2 3. 3 3. 4 3. 5 3. 6 3. 7 3. 8 Ground (Masse) Trigger Output Reset Control Voltage (Kontrollspannung) Threshold (Schaltschwelle) Discharge (Entladung) Vcc (Versorgungsspannung) von Tony van Roon Projektlabor Roman Wangelow

-555 Timer- 22 3. Funktion der Pins 3. 0 Übersicht 3. 1 Ground (Masse) 3. 2 3. 3 3. 4 3. 5 3. 6 3. 7 3. 8 Trigger Output Reset Control Voltage (Kontrollspannung) Threshold (Schwelle) Discharge (Entladung) Vcc (Versorgungsspannung) Funktion Pin 1: - auf diesem Pin liegt die Masse von Tony van Roon Projektlabor Roman Wangelow

-555 Timer- 23 3. Funktion der Pins 3. 0 Übersicht 3. 1 Ground (Masse) 3. 2 Trigger 3. 3 3. 4 3. 5 3. 6 3. 7 3. 8 Output Reset Control Voltage (Kontrollspannung) Threshold (Schwelle) Discharge (Entladung) Vcc (Versorgungsspannung) Funktion Pin 2: - Trigger am negativen Eingang des unteren Komperators - Solange die Triggerspannung unter 1/3 Vcc, steuert der Komperator positiv durch und setzt das Flipflop auf HIGH Projektlabor von Tony van Roon Roman Wangelow

-555 Timer- 24 3. Funktion der Pins 3. 0 Übersicht 3. 1 Ground (Masse) 3. 2 Trigger 3. 3 Output 3. 4 3. 5 3. 6 3. 7 3. 8 Reset Control Voltage (Kontrollspannung) Threshold (Schwelle) Discharge (Entladung) Vcc (Versorgungsspannung) Funktion Pin 3: - Output-Signal des Timers - maximaler Ausgangsstrom zwischen 100 -200 m. A - Vout = Vcc - 2 V Projektlabor von Tony van Roon Roman Wangelow

-555 Timer- 25 3. Funktion der Pins 3. 0 3. 1 3. 2 3. 3 Übersicht Ground (Masse) Trigger Output 3. 4 Reset 3. 5 3. 6 3. 7 3. 8 Control Voltage (Kontrollspannung) Threshold (Schwelle) Discharge (Entladung) Vcc (Versorgungsspannung) Funktion Pin 4: -Timer zurücksetzbar, auf High oder Low - wenn Reset auf Masse, Timer ausser Funktion - wenn Reset nicht benötigt, dann auf Vcc setzen, um falsches Rücksetzen zu vermeiden Projektlabor von Tony van Roon Roman Wangelow

-555 Timer- 26 3. Funktion der Pins 3. 0 3. 1 3. 2 3. 3 3. 4 Übersicht Ground (Masse) Trigger Output Reset 3. 5 Control Voltage (Kontrollspannung) 3. 6 Threshold (Schwelle) 3. 7 Discharge (Entladung) 3. 8 Vcc (Versorgungsspannung) Funktion Pin 5: - Control Voltage am negativen Eingang des oberen Komperators - durch Beschalten variieren der Referenzspannung - oft nicht verwendet, dann an 10 n. F Kondensator zur Masse anschließen, wodurch Spannungsspitzen herausgefiltert werden Projektlabor von Tony van Roon Roman Wangelow

-555 Timer- 27 3. Funktion der Pins 3. 0 3. 1 3. 2 3. 3 3. 4 3. 5 Übersicht Ground (Masse) Trigger Output Reset Control Voltage (Kontrollspannung) 3. 6 Threshold (Schwelle) 3. 7 Discharge (Entladung) 3. 8 Vcc (Versorgungsspannung) Funktion Pin 6: - Threshold-Eingang am positiven Eingang des oberen Komperators - Wenn über 2/3 Vcc bzw. 2/3 Vref anliegen wird der Flipflop zurückgesetzt, folglich liegt der Output auf Low Projektlabor von Tony van Roon Roman Wangelow

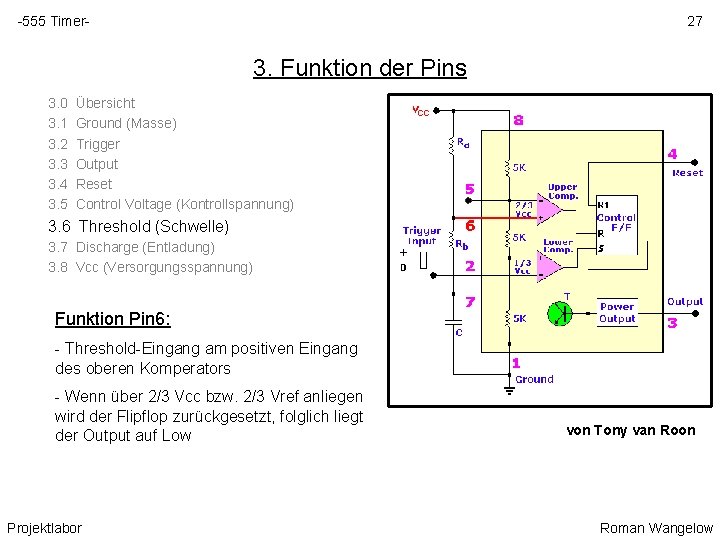

-555 Timer- 28 3. Funktion der Pins 3. 0 3. 1 3. 2 3. 3 3. 4 3. 5 3. 6 Übersicht Ground (Masse) Trigger Output Reset Control Voltage (Kontrollspannung) Threshold (Schwelle) 3. 7 Discharge (Entladung) 3. 8 Vcc (Versorgungsspannung) Funktion Pin 7: - Discharge am Kollektoreingang von T, Outputsignal steuert T, Emitter von T liegt an Masse - Wenn Output auf HIGH dann leitet T und ein Kondensator wie im Beispiel wird entladen, daher auch der Name Projektlabor von Tony van Roon Roman Wangelow

-555 Timer- 29 3. Funktion der Pins 3. 0 3. 1 3. 2 3. 3 3. 4 3. 5 3. 6 3. 7 Übersicht Ground (Masse) Trigger Output Reset Control Voltage (Kontrollspannung) Threshold (Schwelle) Discharge (Entladung) 3. 8 Vcc (Versorgungsspannung) Funktion Pin 8: - an Pin 8 wird die Versorgungsspannung Vcc angeschlossen von Tony van Roon Projektlabor Roman Wangelow

-555 Timer- 30 Gliederung ____________________________________ 1. 2. 3. 4. 5. 6. 7. Definition und Eigenschaften 555 -Timer Bauformen, Blockdarstellung und innerer Aufbau Funktion der Pins Einfaches Anwendungsbeispiel Weitere Anwendungsbeispiele Eine letzte Frage steht noch Quellen und Links ____________________________________ Projektlabor Roman Wangelow

-555 Timer- 31 4. Einfaches Anwendungsbeispiel Beispiel: astabile. Multivibrator Projektlabor Roman Wangelow

-555 Timer- 32 4. Einfaches Anwendungsbeispiel Beispiel: astabile. Multivibrator t 1=0, 67 * (Ra+Rb) * C 1 (Pulsedauer-High) t 2=0, 67 * Rb * C 1 (Pausendauer-Low) T= t 1 + t 2 = 0, 67 * (Ra+Rb) * C 1 (Gesamtperiode) Projektlabor Roman Wangelow

-555 Timer- 33 Gliederung ____________________________________ 1. 2. 3. 4. 5. 6. 7. Definition und Eigenschaften 555 -Timer Bauformen, Blockdarstellung und innerer Aufbau Funktion der Pins Einfaches Anwendungsbeispiel Weitere Anwendungsbeispiele Eine letzte Frage steht noch Quellen und Links ____________________________________ Projektlabor Roman Wangelow

-555 Timer- 34 5. Weitere Anwendungsbeispiele - Monostabile Kippstufe • Quelle: http: //www. janson-soft. de/seminare/dh 7 uaf/ne 555. htm Projektlabor Roman Wangelow

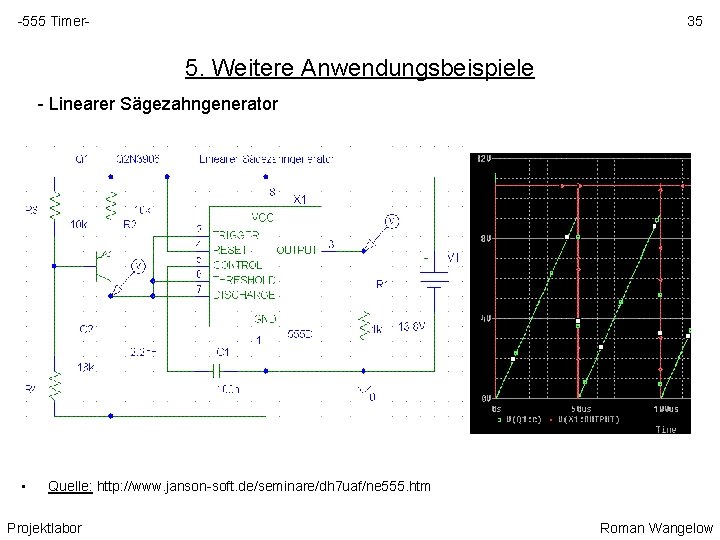

-555 Timer- 35 5. Weitere Anwendungsbeispiele - Linearer Sägezahngenerator • Quelle: http: //www. janson-soft. de/seminare/dh 7 uaf/ne 555. htm Projektlabor Roman Wangelow

-555 Timer- 36 5. Weitere Anwendungsbeispiele - Pulsbreitenmodulation • Quelle: http: //www. janson-soft. de/seminare/dh 7 uaf/ne 555. htm Projektlabor Roman Wangelow

-555 Timer- 37 5. Weitere Anwendungsbeispiele - Pulsbreitenmodulation • Quelle: http: //www. janson-soft. de/seminare/dh 7 uaf/ne 555. htm Projektlabor Roman Wangelow

-555 Timer- 38 Gliederung ____________________________________ 1. 2. 3. 4. 5. 6. 7. Definition und Eigenschaften 555 -Timer Bauformen, Blockdarstellung und innerer Aufbau Funktion der Pins Einfaches Anwendungsbeispiel Weitere Anwendungsbeispiele Eine letzte Frage steht noch Quellen und Links ____________________________________ Projektlabor Roman Wangelow

-555 Timer- 39 6. Eine letzte Frage steht noch Der Preis, wie teuer ist ein 555 -Timer in DIP-Ausführung? ? ? Projektlabor Roman Wangelow

-555 Timer- 40 6. Eine letzte Frage steht noch Antwort: 30 -40 Cent Projektlabor Roman Wangelow

-555 Timer- 41 Gliederung ____________________________________ 1. 2. 3. 4. 5. 6. 7. Definition und Eigenschaften 555 -Timer Bauformen, Blockdarstellung und innerer Aufbau Funktion der Pins Einfaches Anwendungsbeispiel Weitere Anwendungsbeispiele Eine letzte Frage steht noch Quellen und Links ____________________________________ Projektlabor Roman Wangelow

-555 Timer- 42 7. Quellen und Links - http: //de. wikipedia. org/wiki/NE 555 http: //www. janson-soft. de/seminare/dh 7 uaf/ne 555. htm http: //www. uoguelph. ca/~antoon/gadgets/555. html http: //www. elektronik-kompendium. de/sites/bau/0206115. htm - http: //www. uni-potsdam. de/u/al/mitarbeiter/laabs/P/Baustellenampel/Blinker. htm - http: //www. themt. de/el-0210 -ne 555 -49. htm - http: //www. janson-soft. de/seminare/dh 7 uaf/ne 555. htm - http: //www. loetstelle. net/projekte/ne 555 univ. php - http: //www. spicelab. de/astab 555. htm - Philips Datasheet - DATASHEET-NE_SA_SE 555_C. pdf Link: http: //www. datasheetcatalog. net/de/datasheets_pdf/N/E/5/5/NE 555. shtml Projektlabor Roman Wangelow

-555 Timer- 43 Vielen Dank für die Aufmerksamkeit Projektlabor Roman Wangelow
