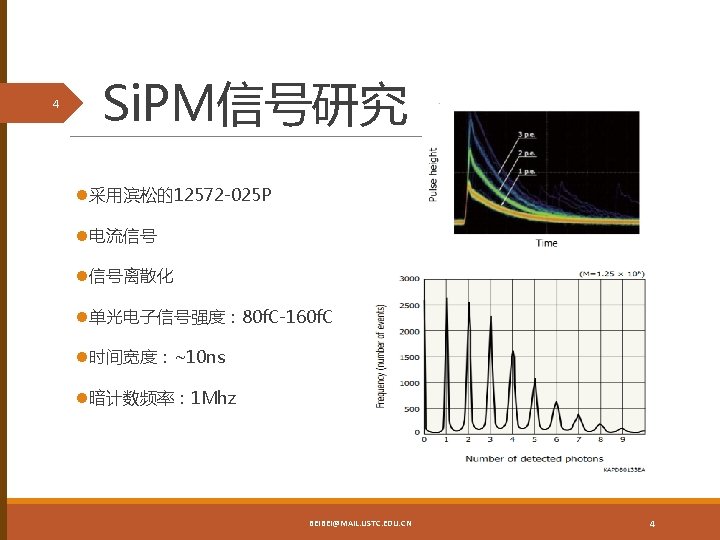

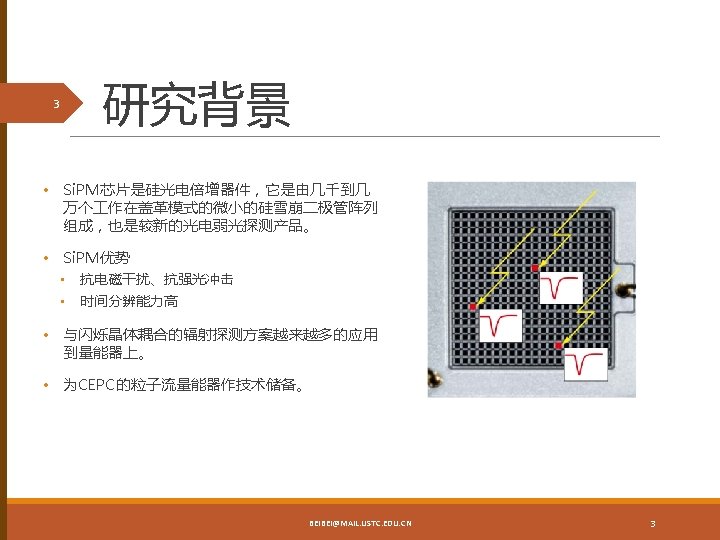

5 Si. PM信号研究 BEIBEI@MAIL. USTC. EDU. CN 5
6 Si. PM信号研究 信号波形 峰值统计 BEIBEI@MAIL. USTC. EDU. CN 6
7 SPIROC 2 b简介 l SPIROC 2 b (Si. PM Integrated Read Out Chip 2 b-version) 由OMEGA设 计 l 36通道 模拟信号输入 l SCA采样保持,深度 16 l 双增益 动态范围可达 1 -2000 p. e l 自触发/外触发 l 12 bit ADC/TDC l 增益、成形时间、触发阈值等可调 l 8 m. W/channel @working ~u. W/channel @idle t BEIBEI@MAIL. USTC. EDU. CN 7

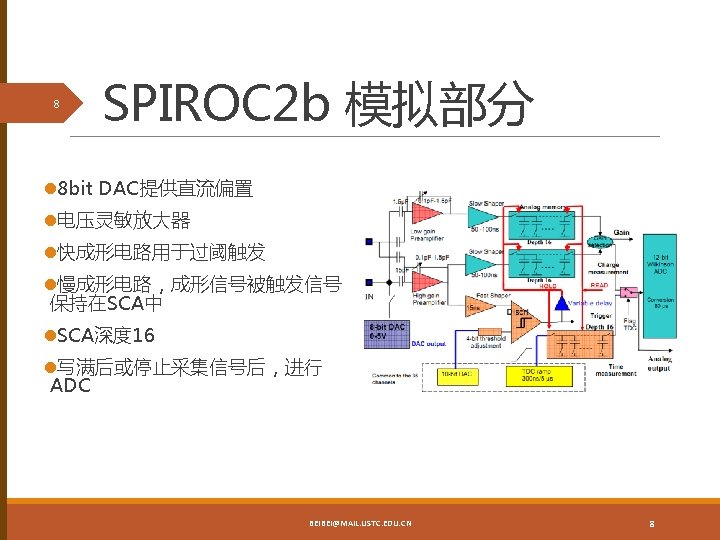

9 SPIROC 2 b 数字部分 t BEIBEI@MAIL. USTC. EDU. CN 9

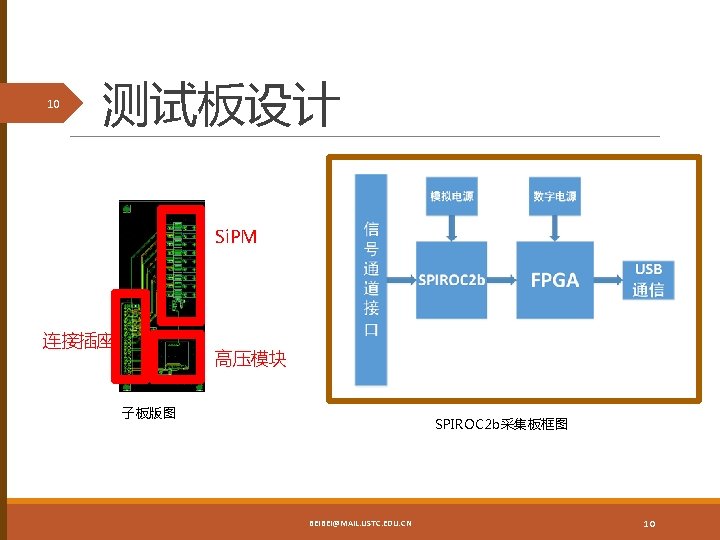

测试板实物图 11 HV Si. PM 50Ω 100 n. F BEIBEI@MAIL. USTC. EDU. CN 11

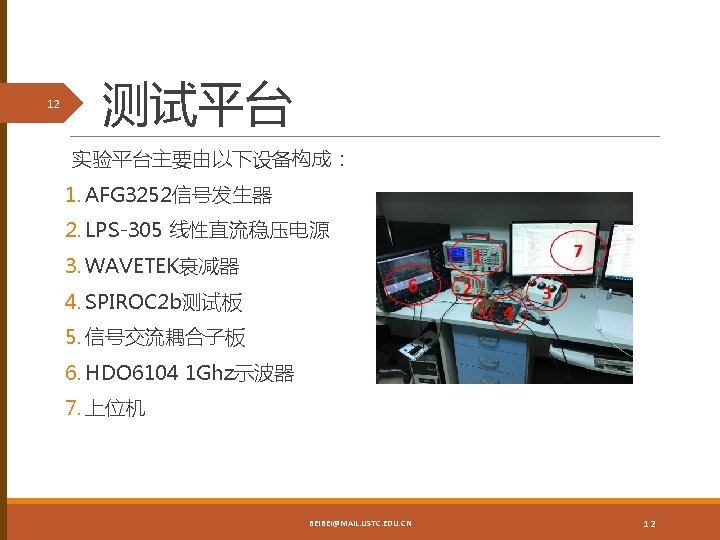

13 高压调节DAC测试 BEIBEI@MAIL. USTC. EDU. CN 13
14 阈值调节DAC线性测试 BEIBEI@MAIL. USTC. EDU. CN 14

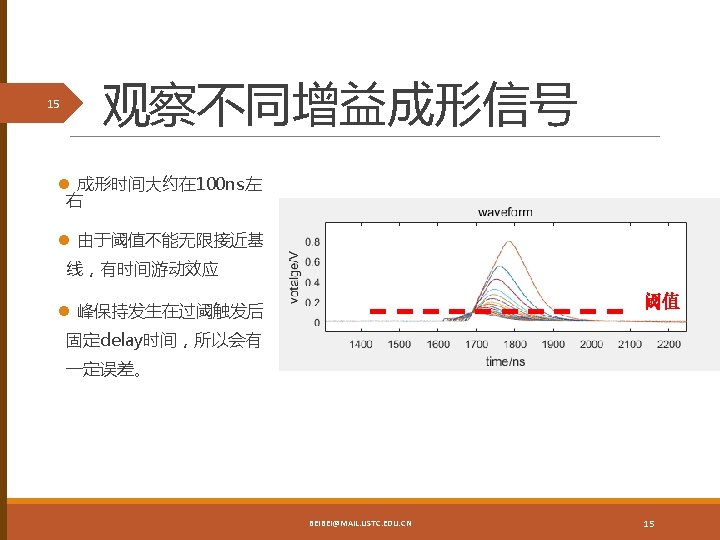

16 ADC刻度 BEIBEI@MAIL. USTC. EDU. CN 16

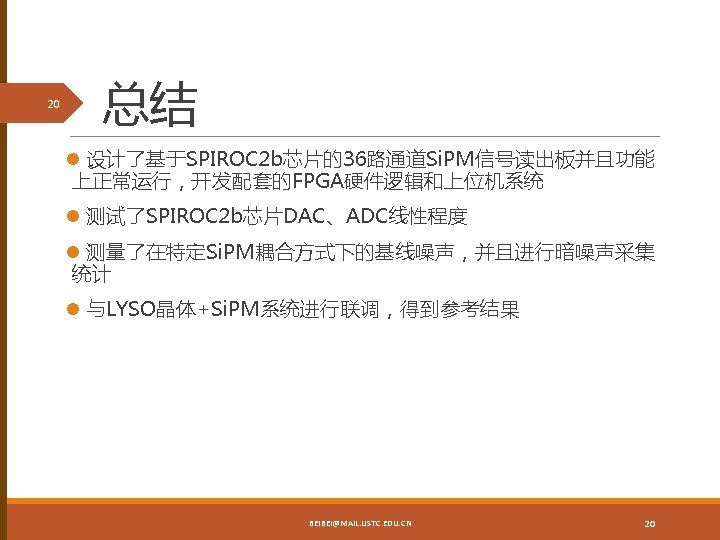

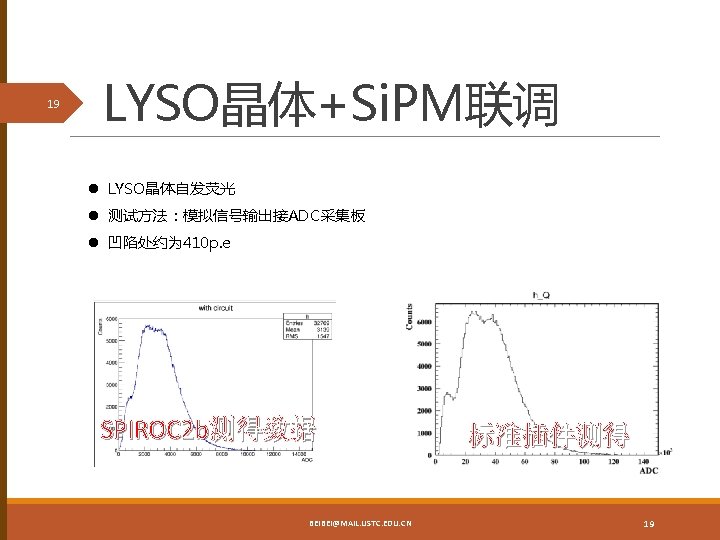

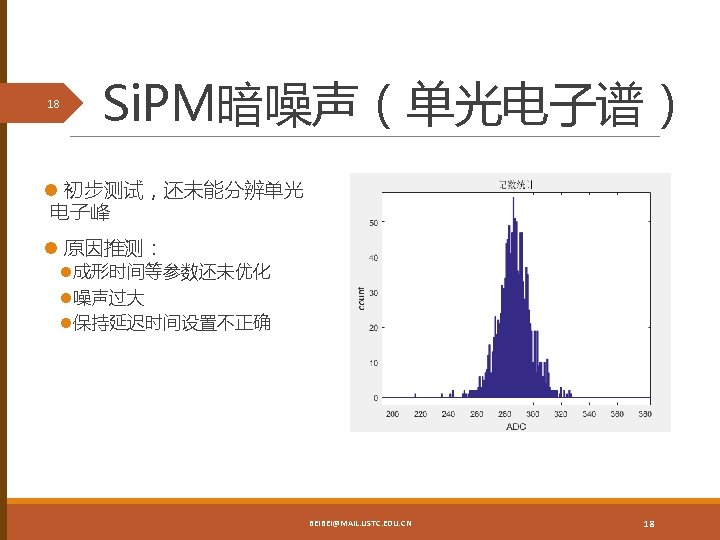

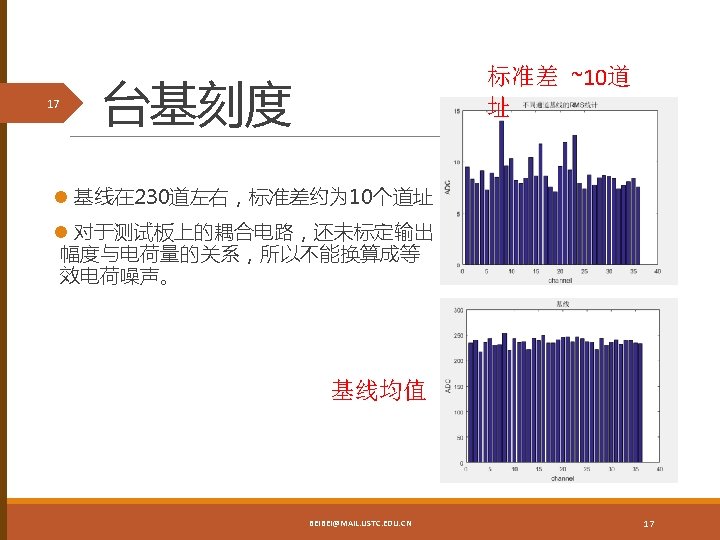

谢谢 BEIBEI@MAIL. USTC. EDU. CN 22
