5. MÉTODOS DIRECTOS E INDIRECTOS DEL ESTUDIO DEL INTERIOR TERRESTRE Biología y Geología Bachillerato

5. MÉTODOS DIRECTOS E INDIRECTOS DEL ESTUDIO DEL INTERIOR TERRESTRE Biología y Geología Bachillerato A Sonia Novillo Paula Punzón 1º

Sondeos Volcanes Directos Erosión de cordilleras Gravimétrico Métodos Meteoritos Geotérmico Indirectos Sísmico Eléctrico Magnético

Sondeos Volcanes Directos Erosión de cordilleras Gravimétrico Métodos Meteoritos Geotérmico Indirectos Sísmico Eléctrico Magnético

1. Métodos DIRECTOS � Recoger datos o medidas sobre el objeto de estudio sin

1. Métodos DIRECTOS � Recoger datos o medidas sobre el objeto de estudio sin calcular o deducir nada. � 1. 1 SONDEOS: Perforaciones � 1. 2 VOLCANES � 1. 3 EROSIÓN DE CORDILLERAS: Se estudian los materiales. � Dan pocos datos, ya que solo analizan una parte muy pequeña de nuestro planeta.

2. Métodos INDIRECTOS �Medición y toma de datos sobre alguna variable que es el

2. Métodos INDIRECTOS �Medición y toma de datos sobre alguna variable que es el resultado de la acción de nuestro objeto de estudio. �Con estos métodos se calcula ◦ Volumen de la Tierra ◦ Masa de la Tierra ◦ Densidad de la Tierra

2. 1 Método gravimétrico � Detecta anomalías en la gravedad, con las que se

2. 1 Método gravimétrico � Detecta anomalías en la gravedad, con las que se calcula la densidad y espesor de la corteza terrestre. � Las anomalías pueden ser: ◦ POSITIVAS: El valor medido supera el valor teórico calculado ◦ NEGATIVAS: El valor medido es inferior al valor teórico calculado. � Permite: ◦ Deducir la situacion de cuencas sedimentarias, volcanes, minerales, fallas, zonas de subducción… ◦ Deducir la existencia de: �CORTEZA OCEÁNICA: basalto �CORTEZA CONTINENTAL: granito ◦ Interpretar procesos tectónicos de elevación o hundimiento de la corteza

Método gravimétrico: anomalías

Método gravimétrico: anomalías

2. 2 Estudio de los meteoritos � Los meteoritos provocan cráteres en la superficie

2. 2 Estudio de los meteoritos � Los meteoritos provocan cráteres en la superficie terrestre cuando impactan contra ella, y pueden sacar a la superficie rocas del interior. � El estudio de esas rocas aporta información sobre: Abundancia de elementos químicos ◦ Composición de las capas internas de La Tierra. ç ◦ Edad del Sistema Solar.

� Se ◦ ◦ 2. 3 Método geotérmico basa en el estudio del calor

� Se ◦ ◦ 2. 3 Método geotérmico basa en el estudio del calor interior de La Tierra. Fricción entre capas por consecuencia de la rotación. Choques de planetoides durante su formación Desintegración de elementos radiactivos. Reacciones químicas exotermicas. � La medida de este flujo geotérmico muestra los lugares en los que se emite más calor. ◦ Volcanes ◦ Anomalías debajo de la tierra �A partir de esta información, deducimos que donde el calor tiene más dificultad para atravesar la corteza, ésta es más gruesa.

2. 4. Método sísmico � Es el que más datos aporta. � Basado en

2. 4. Método sísmico � Es el que más datos aporta. � Basado en el estudio de ondas sísmicas que se originan en un terremoto. ◦ ONDAS: Necesitan un medio de propagación. �ONDAS P: Las partículas vibran en la misma dirección en la que se transmiten las ondas: Longitudinalmente. Son rápidas. �ONDAS S: No se transmiten a través de fluidos y vibran transversalmente a la dirección de propagación. Son lentas. � Las fuerzas de compresión comprimen las rocas como muelles y forman ondas P � Las fuerzas de deformación deforman las rocas y forman las ondas S

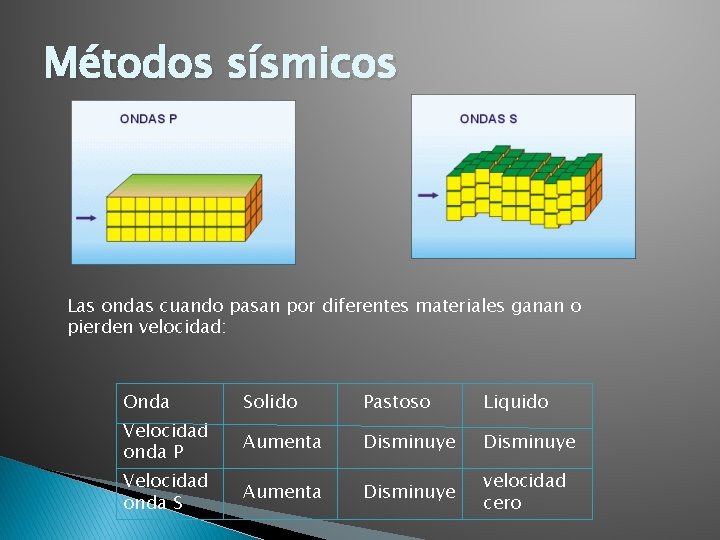

Métodos sísmicos Las ondas cuando pasan por diferentes materiales ganan o pierden velocidad: Onda

Métodos sísmicos Las ondas cuando pasan por diferentes materiales ganan o pierden velocidad: Onda Solido Pastoso Liquido Velocidad onda P Aumenta Disminuye Velocidad onda S Aumenta Disminuye velocidad cero

2. 5. Método eléctrico � Basado en los cambios de resistividad y conductividad eléctrica

2. 5. Método eléctrico � Basado en los cambios de resistividad y conductividad eléctrica en las rocas. � El método se basa en introducir electrodos que tengan corriente e introducir otros dos conectados a un voltímetro para ver la diferencia de potencial, y así averiguar de qué tipo de materiales se trata.

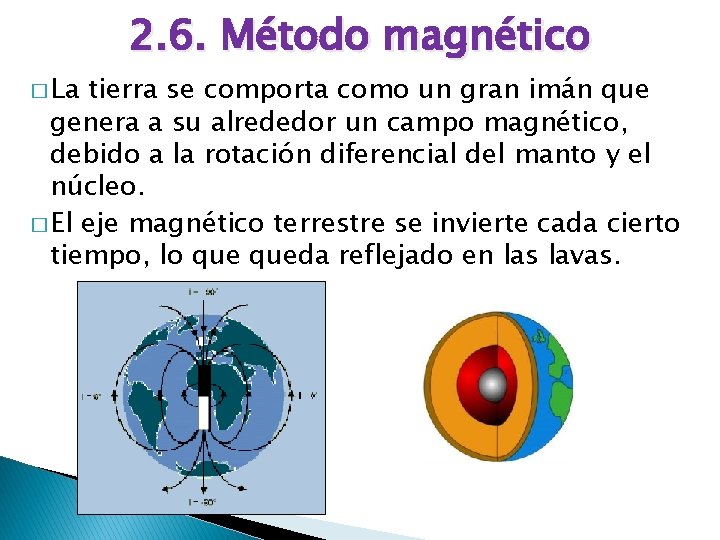

� La 2. 6. Método magnético tierra se comporta como un gran imán que

� La 2. 6. Método magnético tierra se comporta como un gran imán que genera a su alrededor un campo magnético, debido a la rotación diferencial del manto y el núcleo. � El eje magnético terrestre se invierte cada cierto tiempo, lo queda reflejado en las lavas.

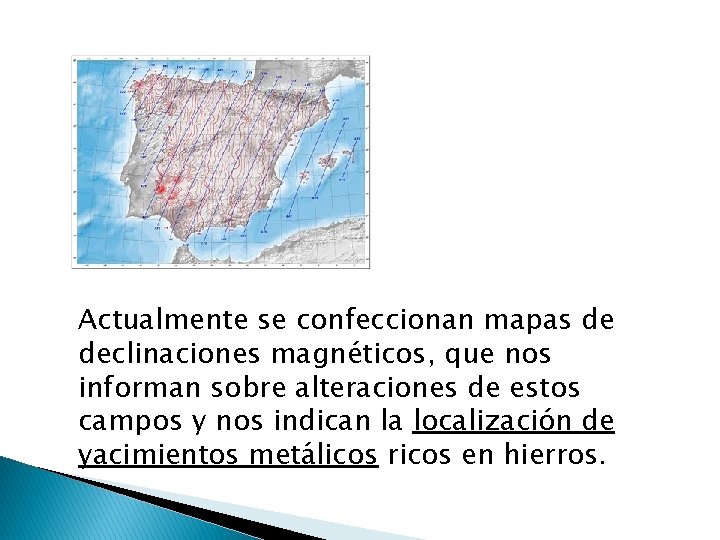

Actualmente se confeccionan mapas de declinaciones magnéticos, que nos informan sobre alteraciones de estos

Actualmente se confeccionan mapas de declinaciones magnéticos, que nos informan sobre alteraciones de estos campos y nos indican la localización de yacimientos metálicos ricos en hierros.
