5 G Network Slicing Endtoend Network Slicing for

教育部補助 5 G行動寬頻跨校教學聯盟 下世代Network Slicing模組設計 課程單元：網路切片技術論文探討 End-to-end Network Slicing for 5 G Mobile Networks Akihiro Nakao , Ping Du , Yoshiaki Kiriha , Fabrizio Granelli , Anteneh Atumo Gebremariam , Tarik Taleb , Miloud Bagaa Journal of Information Processing Vol. 25 153– 163 (Feb. 2017) 2017 Information Processing Society of Japan 國立中山大學 資訊 程系 授課教師：李宗南教授 資料整理：黃立杰

01 End-to-end Network Slicing 目錄 CONTENTS 02 Packet Core Slicing 03 RAN Slicing 04 Hierarchical/Recursive Network Slicing 05 Use Cases

01 End-to-end Network Slicing

End-to-end Network Slicing for 5 G Mobile Networks

02 Packet Core Slicing

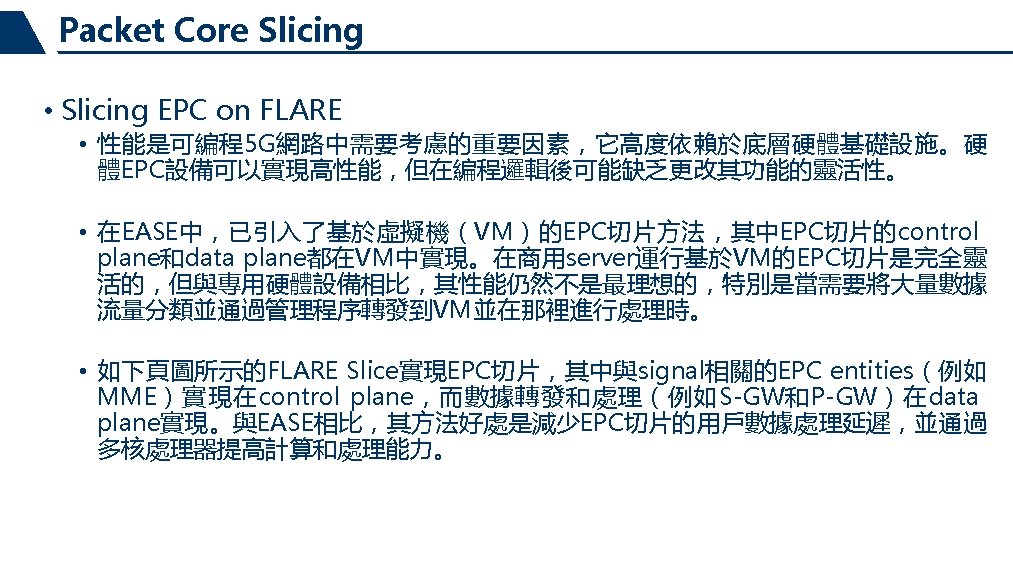

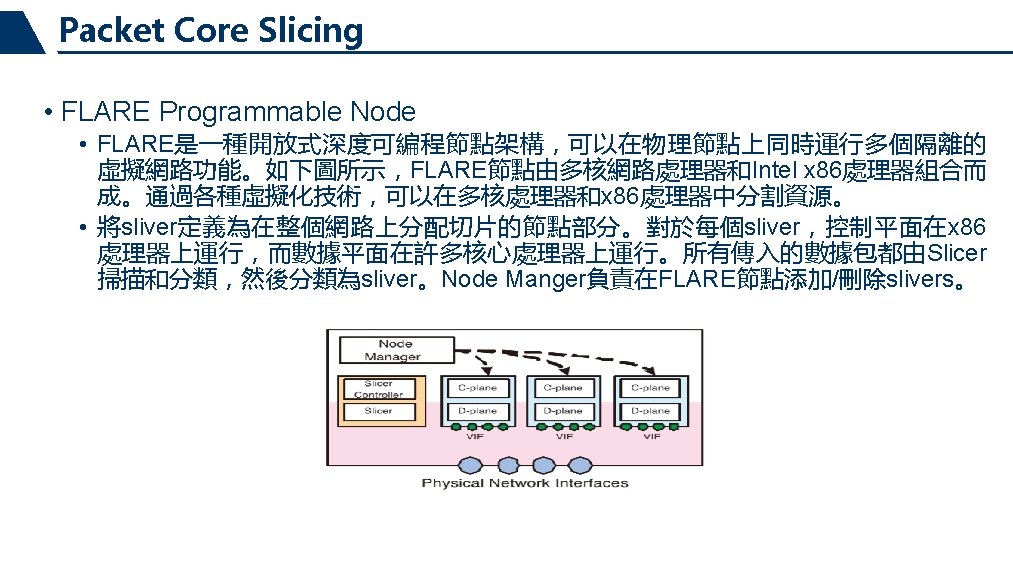

Packet Core Slicing • Flare Board

Packet Core Slicing • Slicing e. NB on FLARE • 使 用 Open. Air. Interface(OAI)這 個 prototyping platform， 在 FLARE Sliver內 的 Docker instance中運行e. NB instance，每個e. NB比彼此獨立並可替換的，並使用運 行Open v. Switch的FLARE節點上的Virtual Local Area Network (VLAN)隔離不同切 片的流量。UE透過USRP連接FLARE silver。如下圖。

Packet Core Slicing

03 RAN Slicing

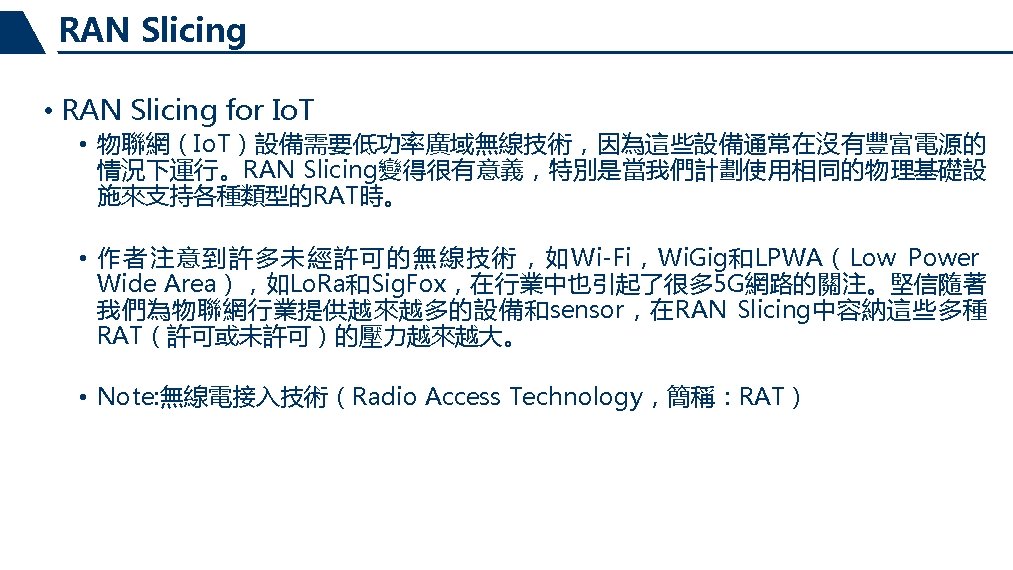

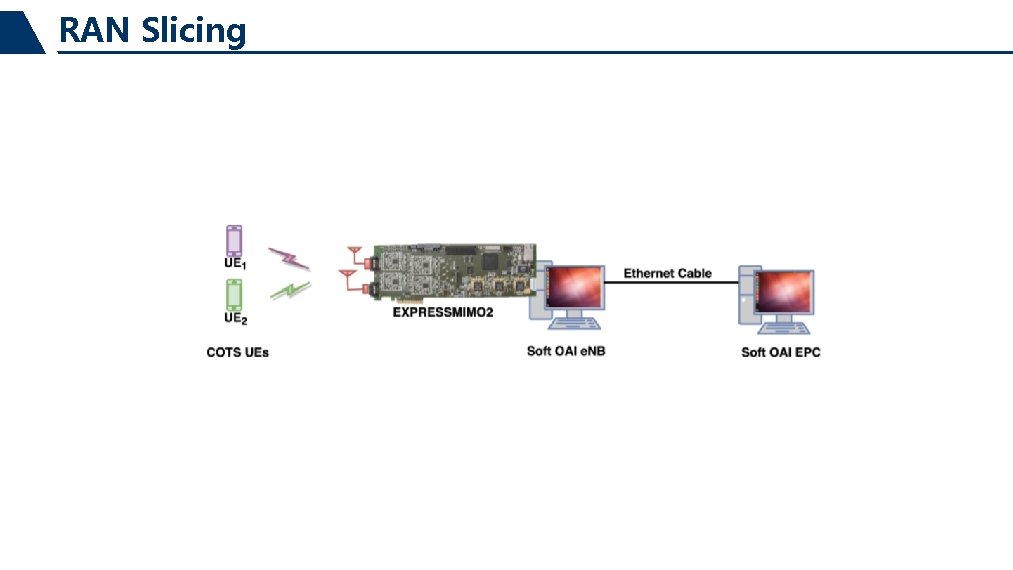

RAN Slicing

04 Hierarchical/Recursive Network Slicing

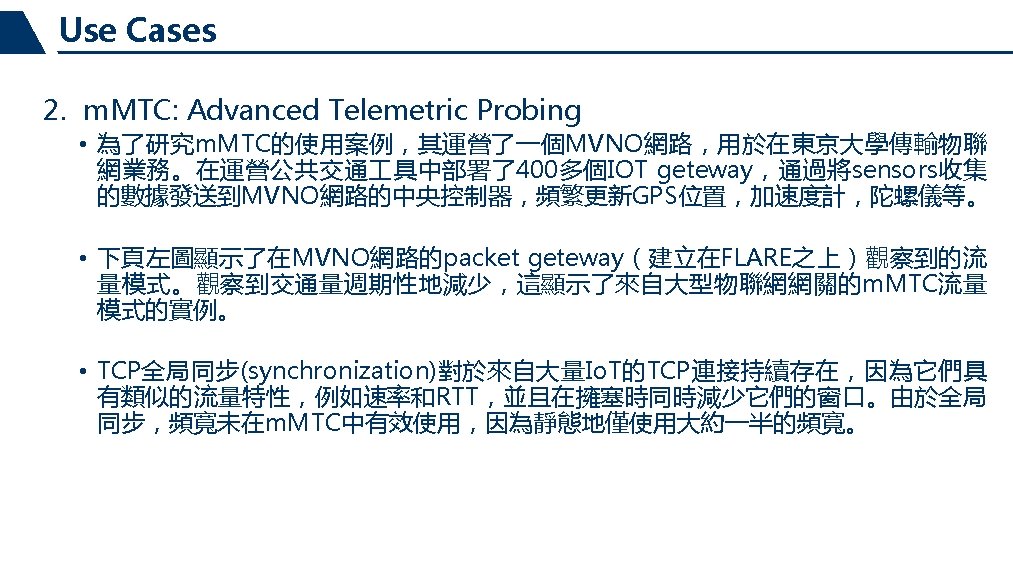

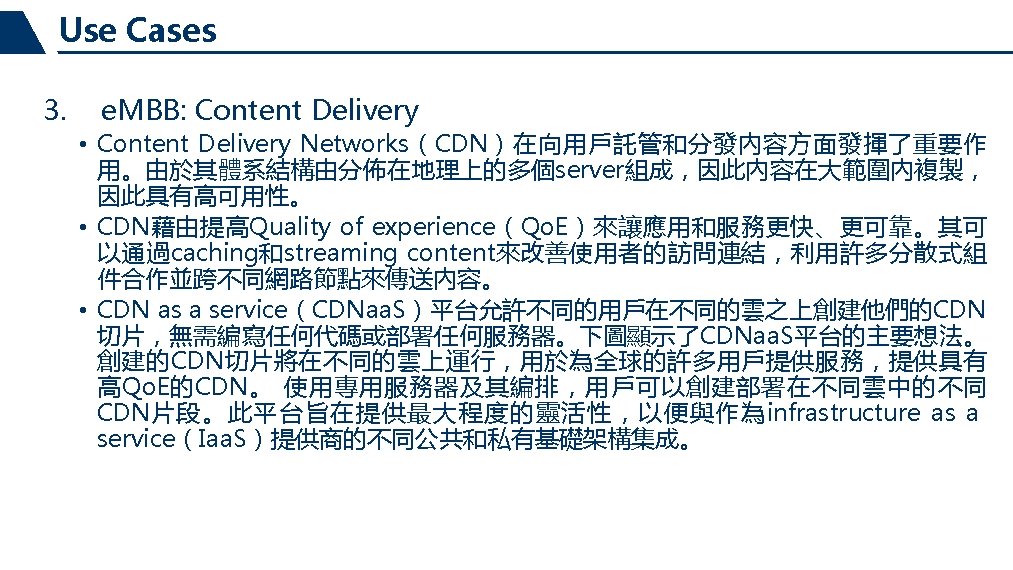

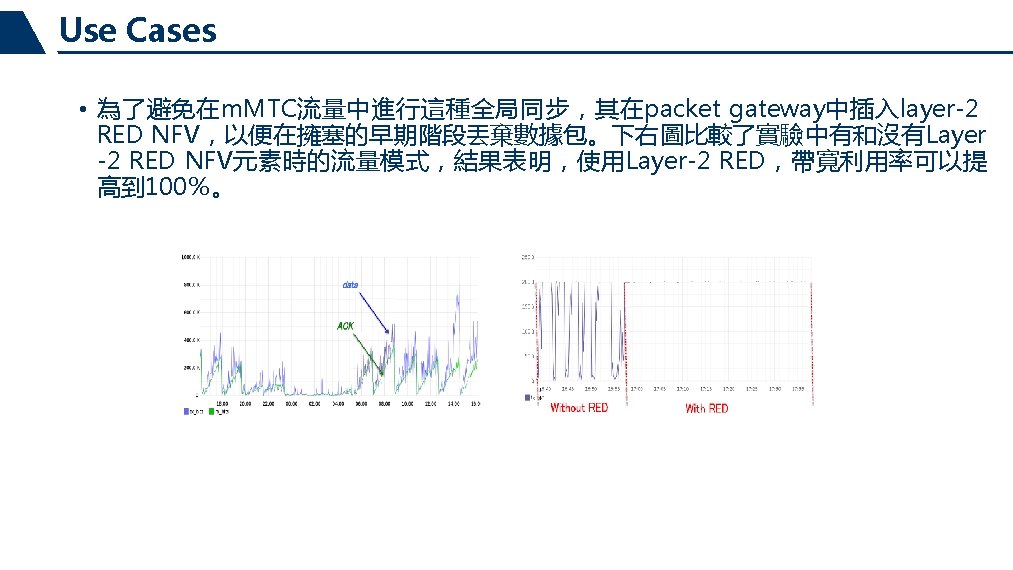

05 Use Cases

Use Cases • CDNaa. S平台概念

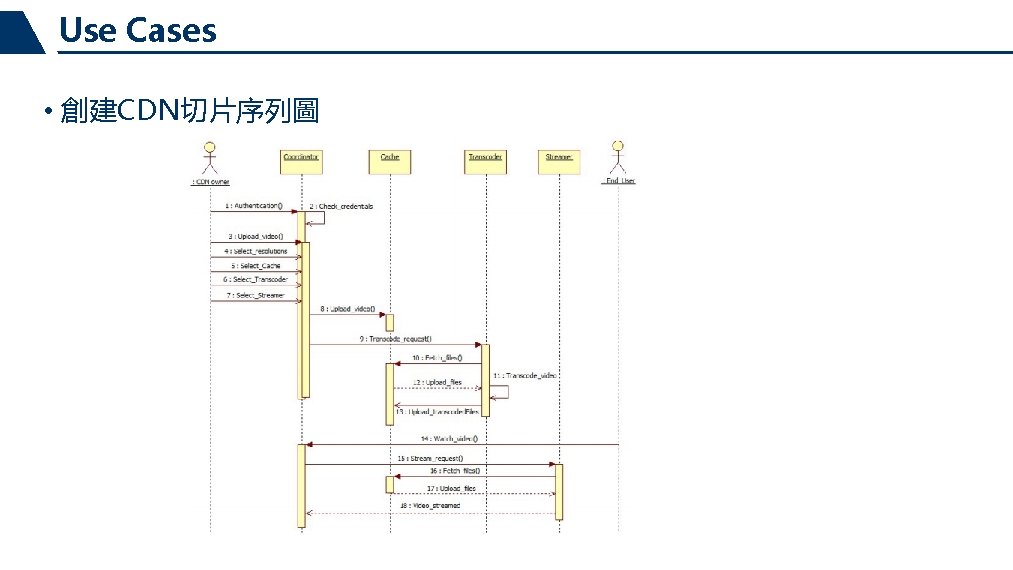

Use Cases • CDNaa. S平台用例圖

參考資料 1. https: //zh. wikipedia. org/wiki/%E 6%97%A 0%E 7%BA%BF%E 7%94%B 5% E 6%8 E%A 5%E 5%85%A 5%E 7%BD%91 2. https: //zh. wikipedia. org/wiki/%E 7%B 3%BB%E 7%BB%9 F%E 6%9 E%B 6 %E 6%9 E%84%E 6%BC%94%E 8%BF%9 B 3. https: //zh. wikipedia. org/wiki/Open. Flow
