5 DB REALTIMEPOWER sysdate gid did KW KWh

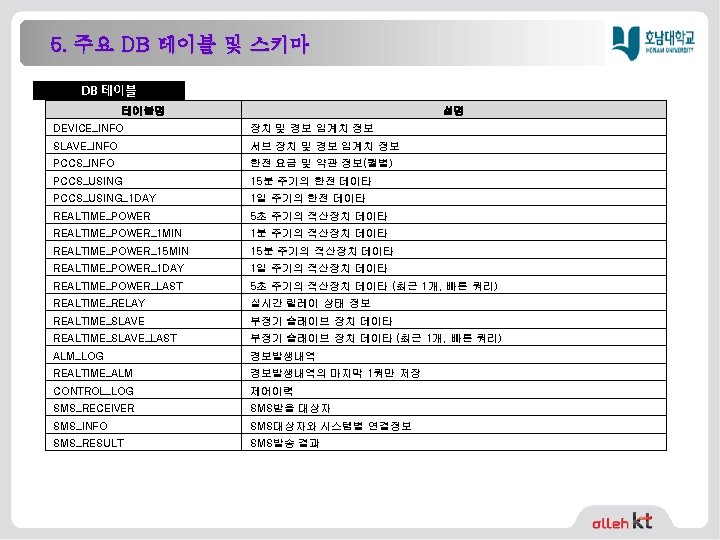

5. 주요 DB 테이블 및 스키마 REALTIME_POWER 컬럼명 sysdate gid did KW KWh V 1 V 2 V 3 I 1 I 2 I 3 Type datetime bigint(19) bigint(10) double double 설명 수집일시(전산일시) 그룹ID(날짜ID) 장치ID 전체 적산량 5초주기 적산량 R상 전압 S상 전압 T상 전압 R상 전류 S상 전류 T상 전류 ※ 유사테이블: REALTIME_POWER_1 MIN, REALTIME_POWER_15 MIN, REALTIME_POWER_1 DAY REALTIME_POWER_LAST, REALTIME_SLAVE_LAST REALTIME_RELAY 컬럼명 sysdate gid did net_addr status Type datetime bigint(19) bigint(10) Int(11) 설명 수집일시 그룹ID(날짜ID) 장치ID Master, Slave 주소 비트 상태값(1번: 0 x 01, 2번: 0 x 02, 3번: 0 x 04, 4번: 0 x 08)
REALTIME_RELAY

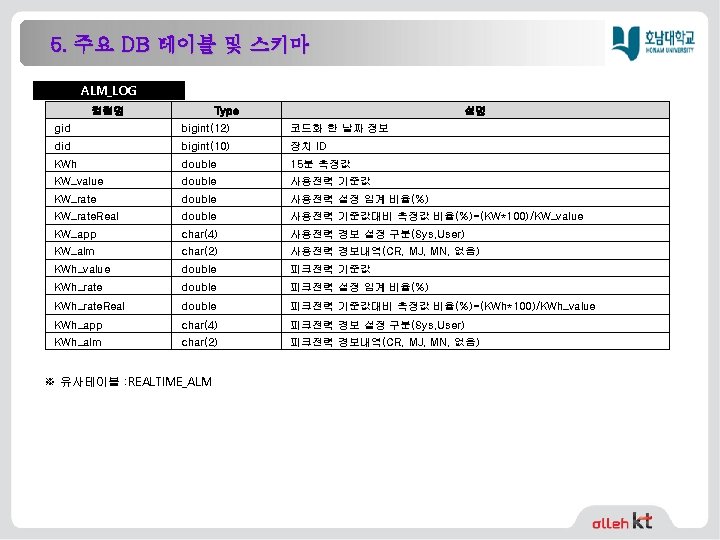

ALM_LOG

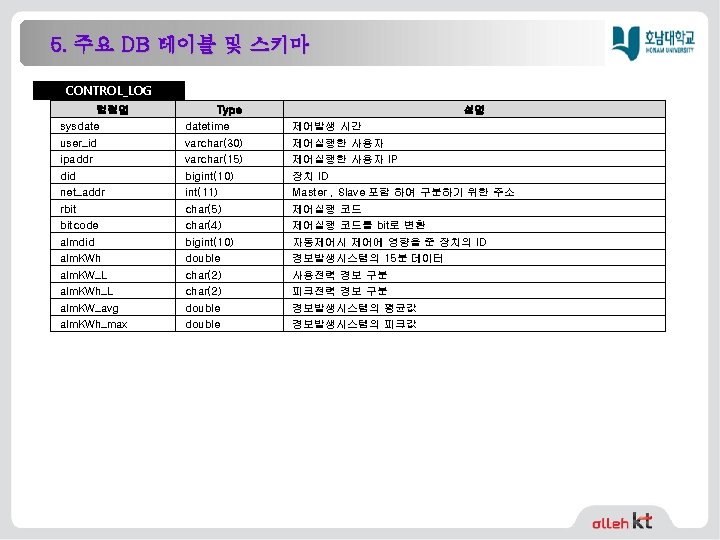

CONTROL_LOG
5. 주요 DB 테이블 및 스키마 SMS_INFO 컬럼명 Type 설명 idx int(11) 인덱스 번호 did bigint(10) 장치 ID net_addr int(11) Master , Slave 포함 하여 구분하기 위한 주소 relay_num char(1) 제어장치 번호 gubun char(1) 경보 와 제어에 따른 SMS발송 구분 (1: 경보, 2: 제어) re_info varchar(50) 수신자 정보 인덱스 SMS_RECEIVER 컬럼명 Type 설명 idx int(11) 수신자 인덱스 re_name varchar(50) 수신자 이름 re_phone varchar(50) 수신자 전화번호 re_attach varchar(100) 수신자 소속 re_etc text 수신자 설명
7. 경보/제어 처리 플로우 시작 REALTIME_POWER_15 MIN PCCS_USING 평균값 Emm_Real. Alm ALM_LOG 피크값 경보이력 PCCS_INFO REALTIME_POWER_ALM 제어실행 제어해제 Yes CONTROL_LOG SMS_INFO, SMS_RECEIVER 경보발생 제어이력 SMS_RESULT 제어상태감시 경보상태감시
