42 LH 20 TV LCD Funcionamiento Bsico LCD
42 LH 20 TV LCD

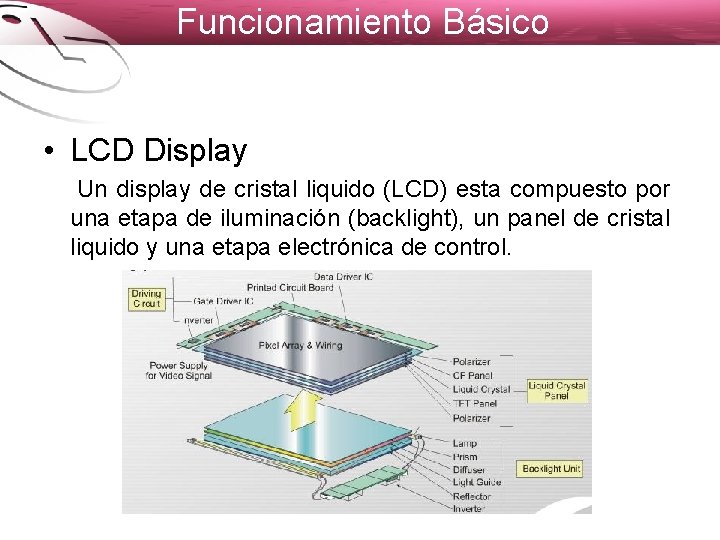

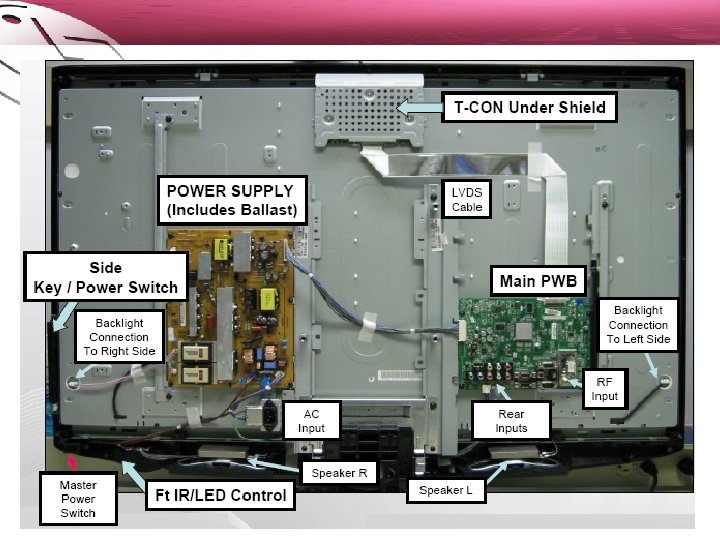

Funcionamiento Básico • LCD Display Un display de cristal liquido (LCD) esta compuesto por una etapa de iluminación (backlight), un panel de cristal liquido y una etapa electrónica de control.

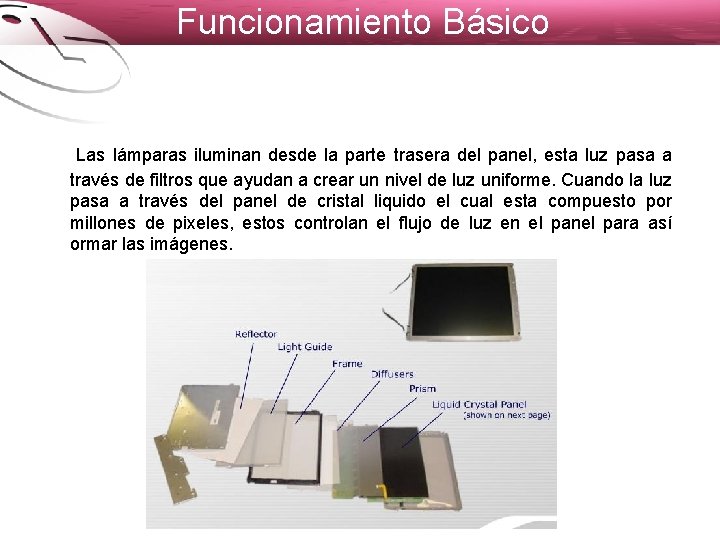

Funcionamiento Básico Las lámparas iluminan desde la parte trasera del panel, esta luz pasa a través de filtros que ayudan a crear un nivel de luz uniforme. Cuando la luz pasa a través del panel de cristal liquido el cual esta compuesto por millones de pixeles, estos controlan el flujo de luz en el panel para así ormar las imágenes.

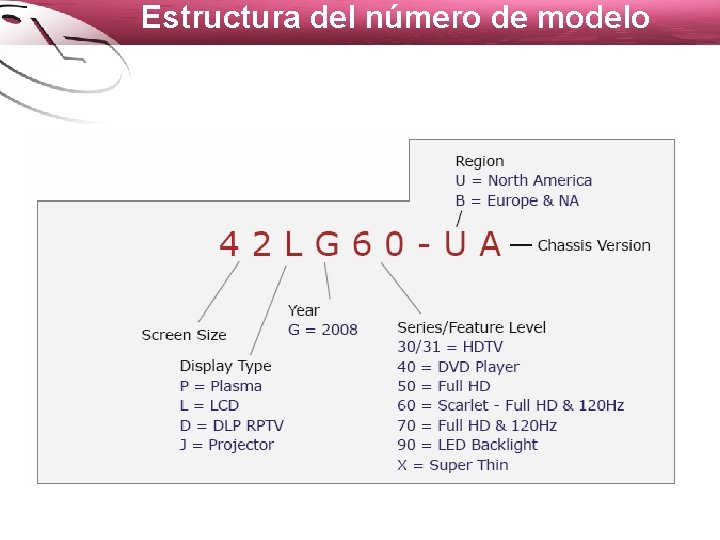

Estructura del número de modelo
Key Features • 42" Screen • 720 p HD Resolution • Two (2) HDMI(TM) (V. 1. 3 with Deep Color) • ISFccc Ready • Smart Energy Saving • LG Simp. Link (TM) (32 -inch and above) • LG Core Technologies (32 -inch and above) • Dynamic Contrast Ratio 12, 000: 1 • Response Time (G to G) 8 ms • Brightness 500 cd/m 2 • Viewing Angle 178º / 178º • Life Span (Typical) 60, 000 hr • Built-in Tuner ATSC/NTSC/Clear QAM • HDMI™/HDCP Input 2 v 1. 3 • Cabinet Color Glossy Piano-Black • Limited Warranty 1 Year Parts/Labor

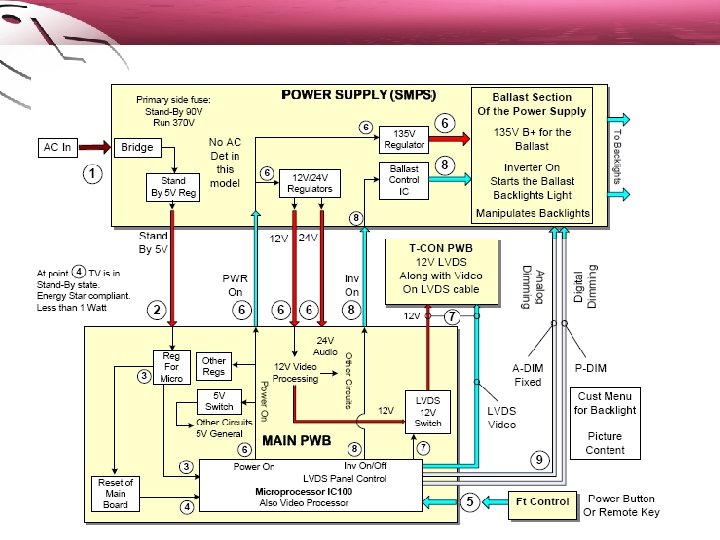

TEST # 1 1. Desconecte el conector P 700 de la main board y los conectores P 401 y P 402 de las lámparas 2. Coloque una resistencia de 10 K (5 V STBY) entre los pines 7, 8, 9 o 10 y el Pin 2, esto hara que la fuente se encienda. 3. Revise los 24 V y 12 V de la fuente cuando esta encendida, P 201 (24 V pins 17 y 18) (12 V pins 13 y 14) 4. Quite la alimentacion de AC. Conecte nuevamente los conectores P 401 y P 402 de las lamparas.
TEST # 2 5. Coloque otra resistencia de 10 K entre los pin 7, 8, 9 o 10 y Pin 20 (INV On). 6. Conecte la alimentación de AC. Esto simulara el encendido de las lámparas, por favor verificarlas. 7. Si esta normal, las lámparas se encenderán. 8. Confirme que el voltaje On/Off del Pin 12 esta alrededor de los 3 V. 9. Si las lámparas no encienden la fuente puede estar defectuosa.

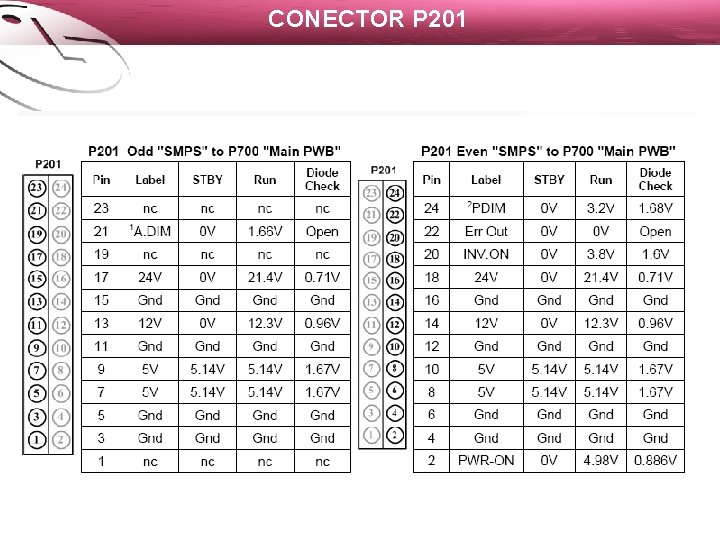

CONECTOR P 201
GENERALIDADES DE LAS LAMPARAS

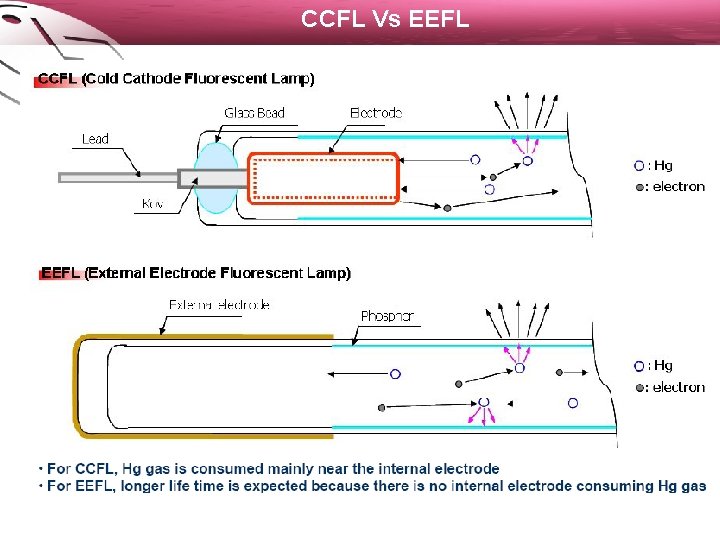

CCFL Vs EEFL
CCFL Vs EEFL

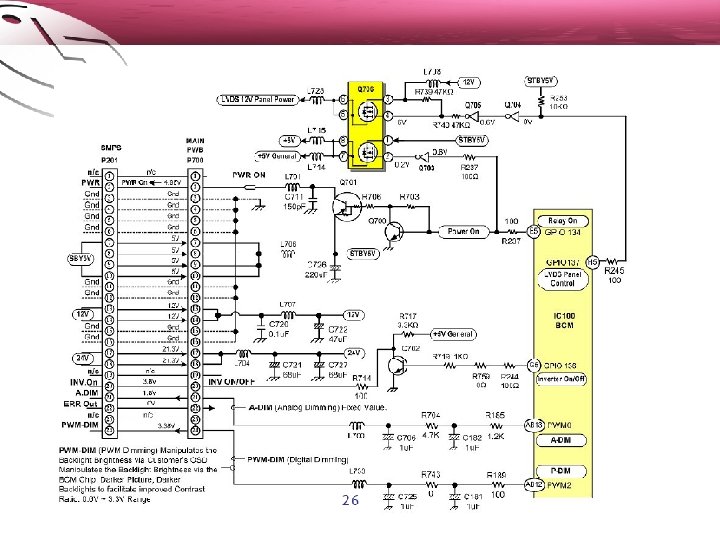

BOARD INVERTER

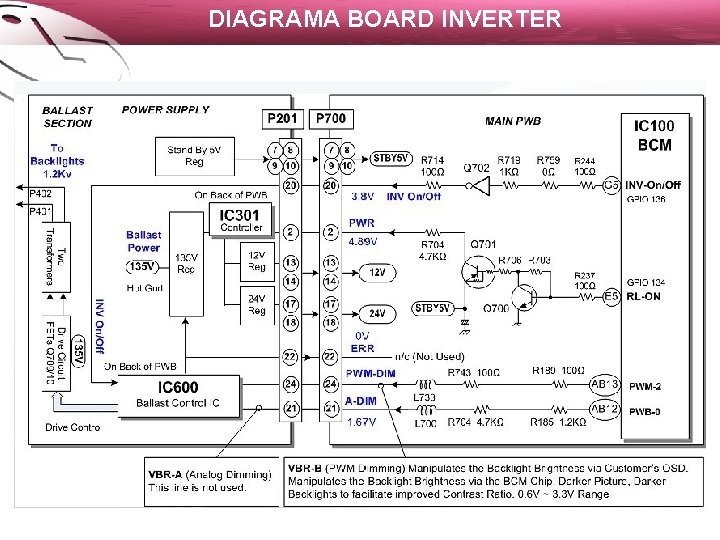

DIAGRAMA BOARD INVERTER
DIAGRAMA BOARD DIGITAL – TFT DRIVE (Thin Film Transistor)

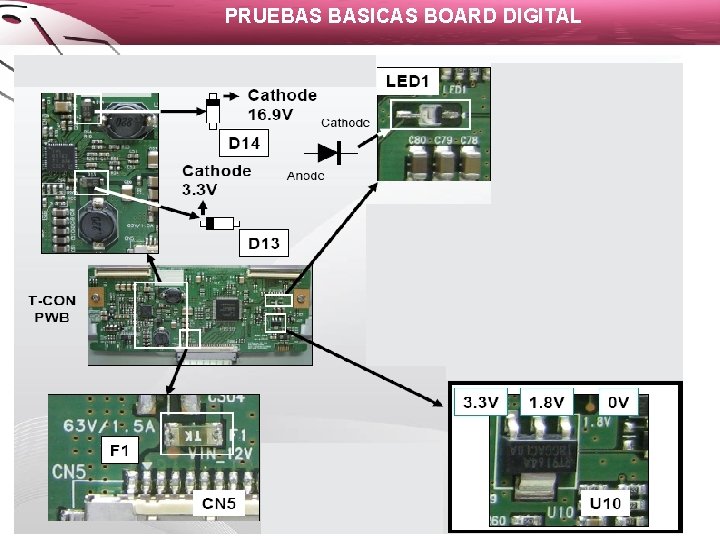

PRUEBAS BASICAS BOARD DIGITAL

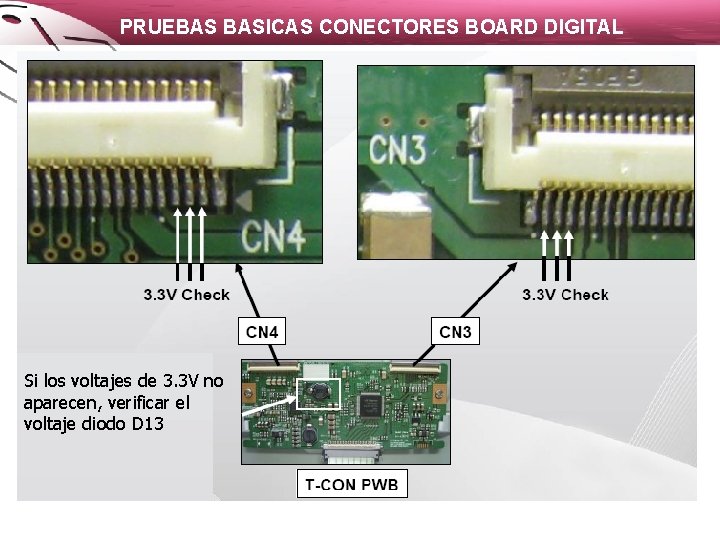

PRUEBAS BASICAS CONECTORES BOARD DIGITAL Si los voltajes de 3. 3 V no aparecen, verificar el voltaje diodo D 13
MAIN BOARD Algunos microprocesadores vienen con disipador

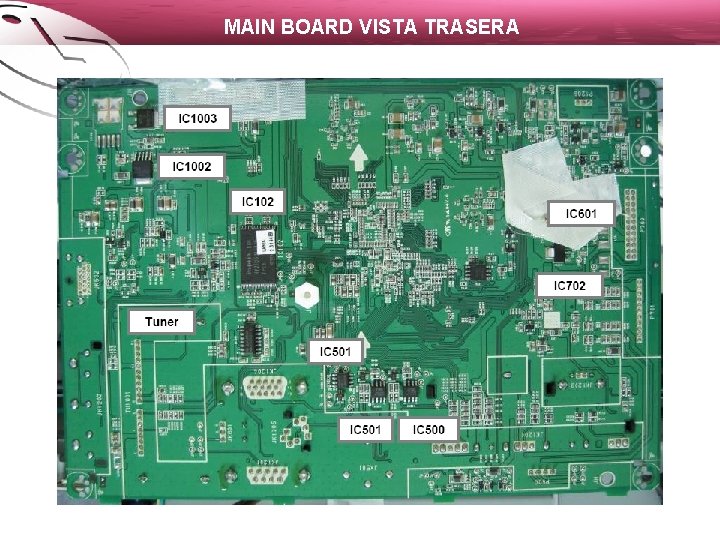

MAIN BOARD VISTA TRASERA

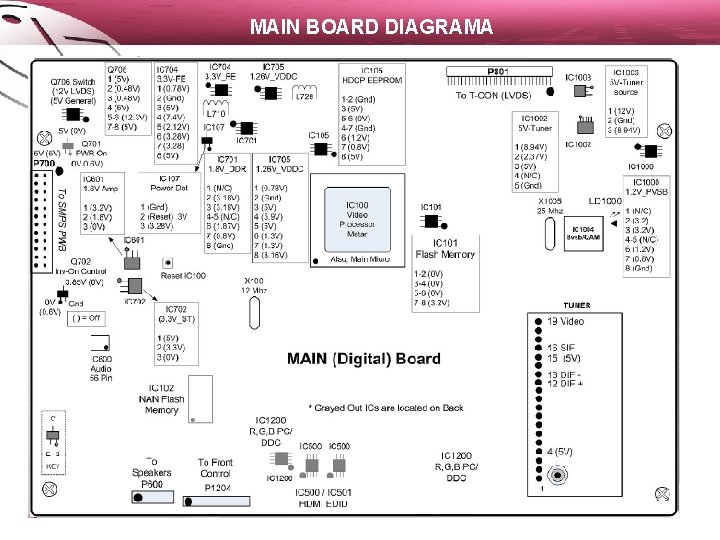

MAIN BOARD DIAGRAMA

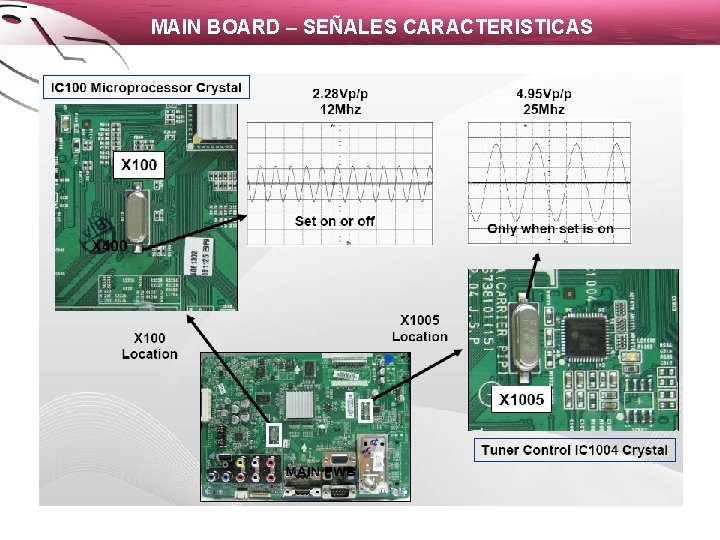

MAIN BOARD – SEÑALES CARACTERISTICAS
CONECTOR P 700 a FUENTE - MAIN BOARD

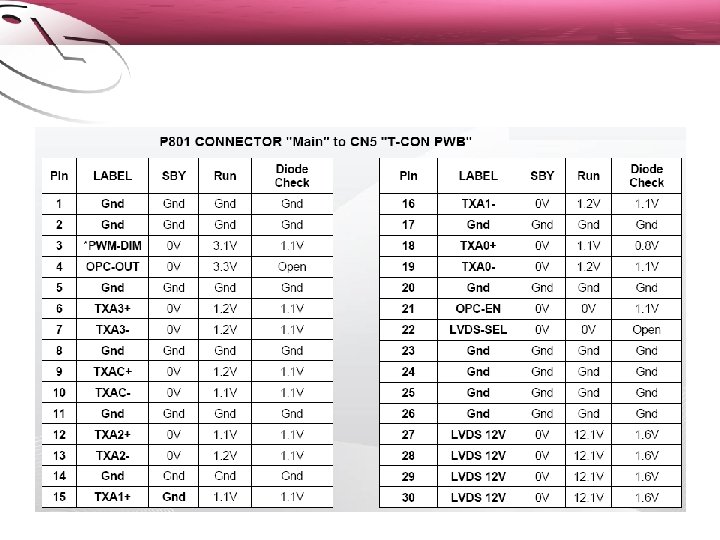

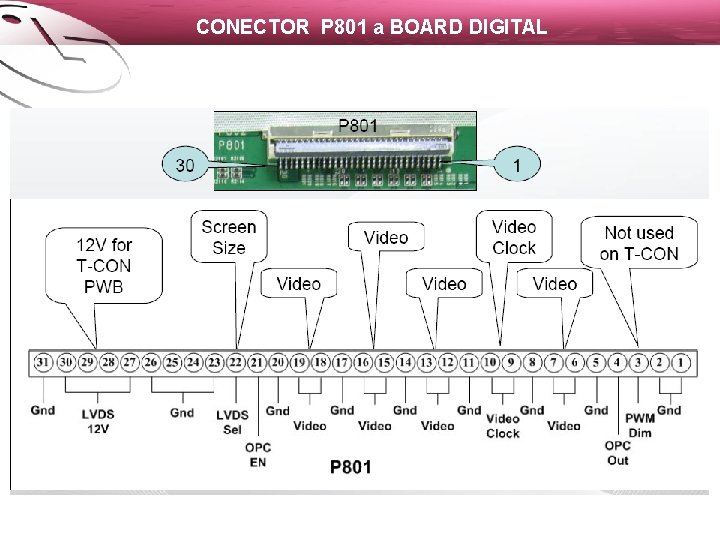

CONECTOR P 801 a BOARD DIGITAL
CONECTOR P 600 a SPEAKERS

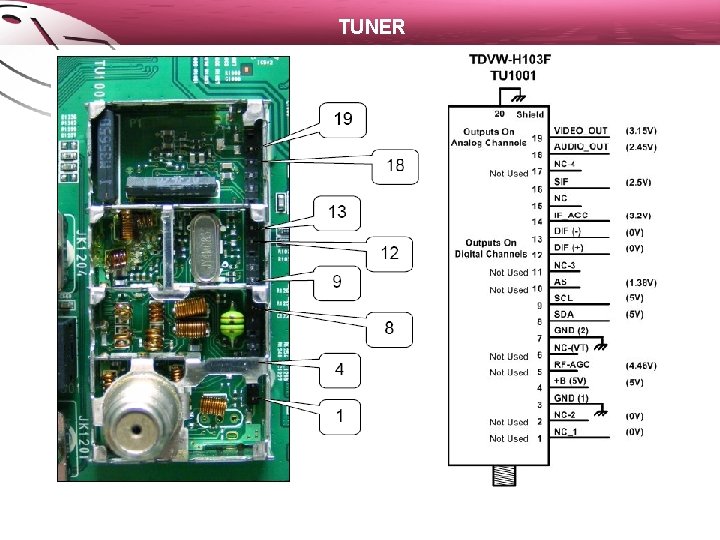

TUNER

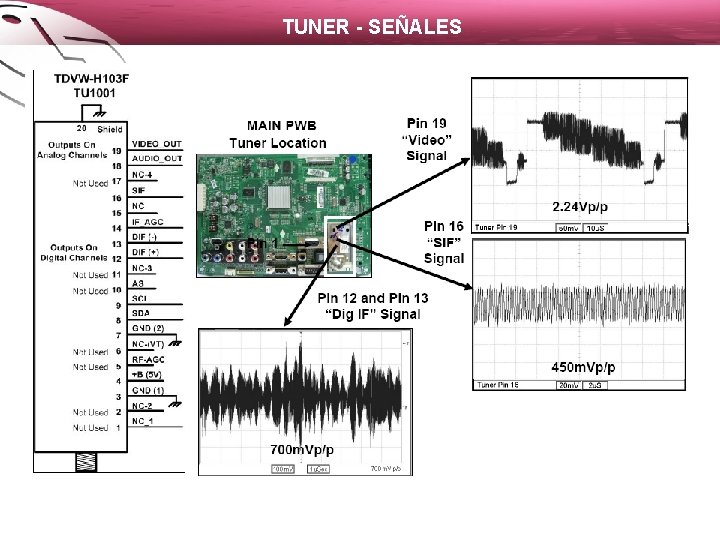

TUNER - SEÑALES

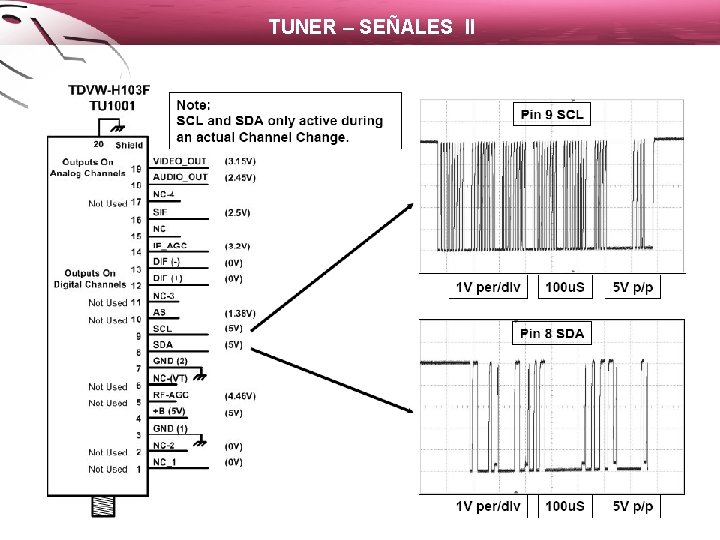

TUNER – SEÑALES II

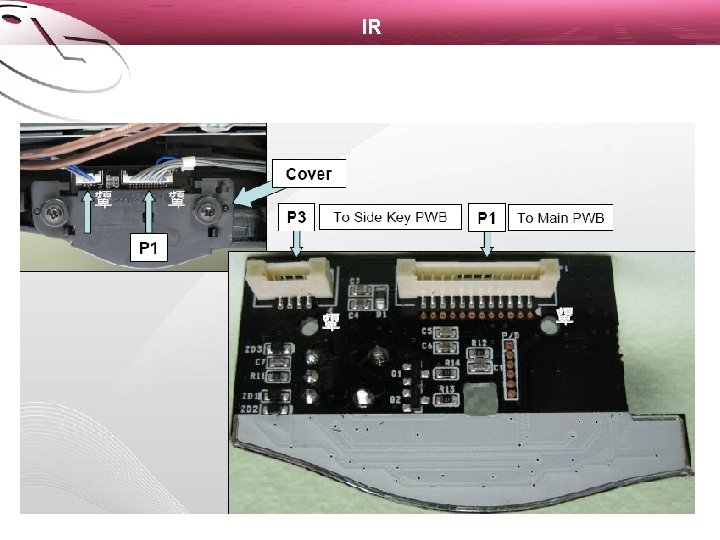

IR

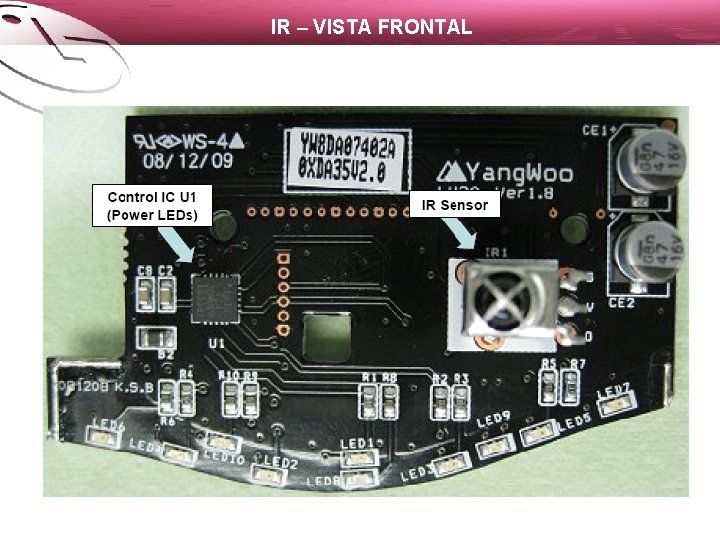

IR – VISTA FRONTAL

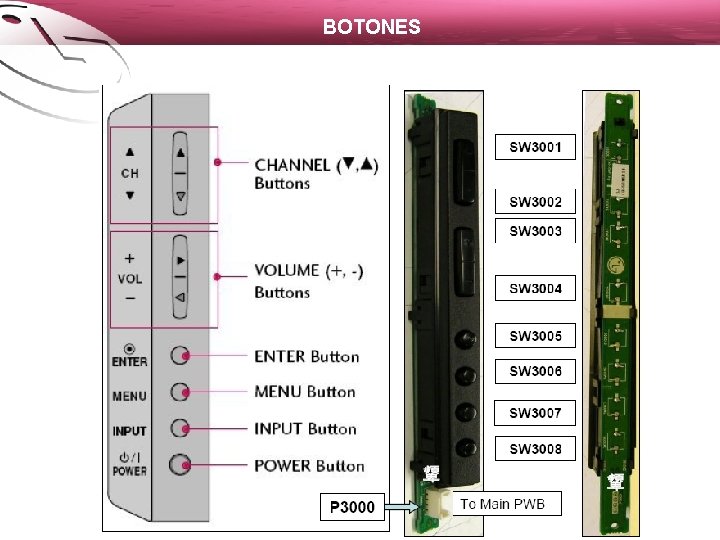

BOTONES
BOTONES – CONECTOR P 300
FALLAS
QR (QUALITY REPORT) | No. : 2009 -001 -009 LGEPR Model: 32 LH 20 R-MA Factory Model: 32 LH 20 R-MA. AWFVLH Production & Factory: VARIOS QTY DEFECTIVE: 7 In IQC *** TRANSIT QTY: 2300 Actions, dates & comments Inspection Date: INV QTY 916 01 -05 -2009 AL 20 -05 -2009 SALES QTY: 2009 Picture distortion. Defect: loose connection, does not fit due impurities. Solved cleaning and fitting connection. | Note: Model: 32 LH 20 R-MA. AWFVLH Symptom: PICTURE DISTORTION Cause: Loose connection due impurities Serials #s: SERIALS: 903 KCAS 4 P 832, 903 KCYQ 4 P 722, 903 KCCV 30427, 903 KCAS 30680, 903 KCSF 30142, 903 KCHE 30353, 903 KCWC 4 P 545 Current inventory: Only 904 production (3 sets Sampling in IQC) Job done: Roberto Samillan Carrasco Requirement: Factory´s replay: Place units like this: Solution : 2624
LOOSE CONNECTOR

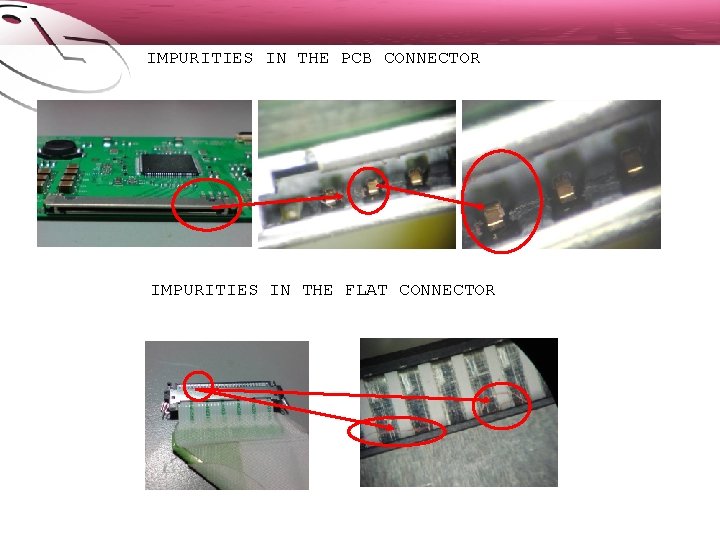

IMPURITIES IN THE PCB CONNECTOR IMPURITIES IN THE FLAT CONNECTOR
