40 h 2 ECTS 10 UF Transformateur Redresseur

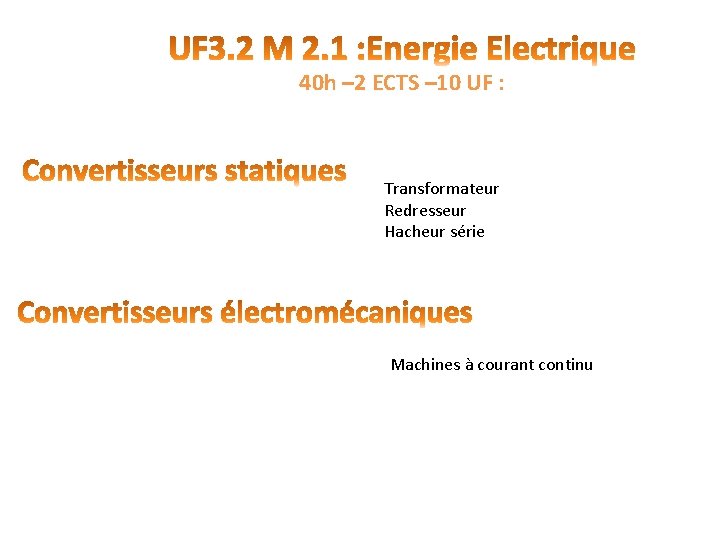

40 h – 2 ECTS – 10 UF : Transformateur Redresseur Hacheur série Machines à courant continu

Décrire la conversion de puissance réalisée par un transformateur en précisant les relations entre les grandeurs d’entrée et de sortie. Mesurer le rapport de transformation.

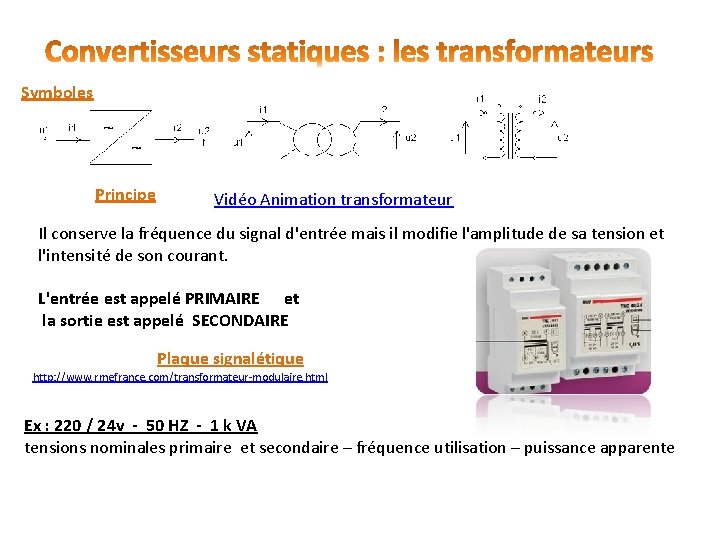

Symboles Principe Vidéo Animation transformateur Il conserve la fréquence du signal d'entrée mais il modifie l'amplitude de sa tension et l'intensité de son courant. L'entrée est appelé PRIMAIRE et la sortie est appelé SECONDAIRE Plaque signalétique http: //www. rmefrance. com/transformateur-modulaire. html Ex : 220 / 24 v - 50 HZ - 1 k VA tensions nominales primaire et secondaire – fréquence utilisation – puissance apparente

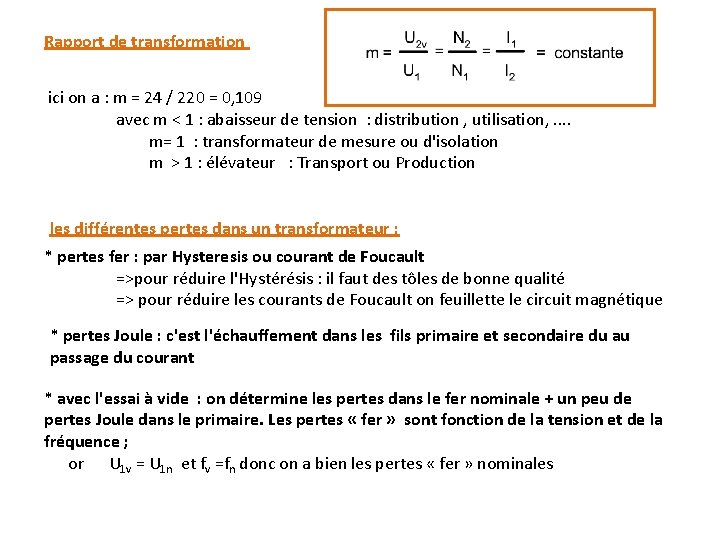

Rapport de transformation ici on a : m = 24 / 220 = 0, 109 avec m < 1 : abaisseur de tension : distribution , utilisation, . . m= 1 : transformateur de mesure ou d'isolation m > 1 : élévateur : Transport ou Production les différentes pertes dans un transformateur : * pertes fer : par Hysteresis ou courant de Foucault =>pour réduire l'Hystérésis : il faut des tôles de bonne qualité => pour réduire les courants de Foucault on feuillette le circuit magnétique * pertes Joule : c'est l'échauffement dans les fils primaire et secondaire du au passage du courant * avec l'essai à vide : on détermine les pertes dans le fer nominale + un peu de pertes Joule dans le primaire. Les pertes « fer » sont fonction de la tension et de la fréquence ; or U 1 v = U 1 n et fv =fn donc on a bien les pertes « fer » nominales

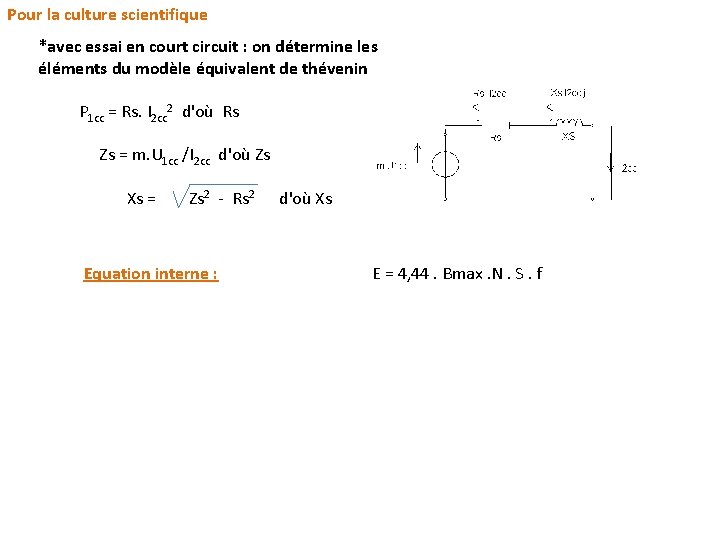

Pour la culture scientifique *avec essai en court circuit : on détermine les éléments du modèle équivalent de thévenin P 1 cc = Rs. I 2 cc 2 d'où Rs Zs = m. U 1 cc /I 2 cc d'où Zs Xs = Zs 2 - Rs 2 Equation interne : d'où Xs E = 4, 44. Bmax. N. S. f

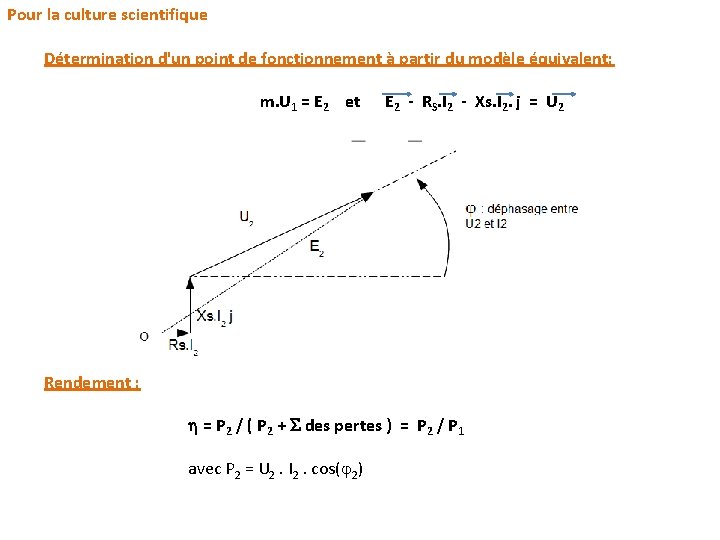

Pour la culture scientifique Détermination d'un point de fonctionnement à partir du modèle équivalent: m. U 1 = E 2 et E 2 - RS. I 2 - Xs. I 2. j = U 2 Rendement : = P 2 / ( P 2 + des pertes ) = P 2 / P 1 avec P 2 = U 2. I 2. cos( 2)

La Distribution Électrique et les transformateurs

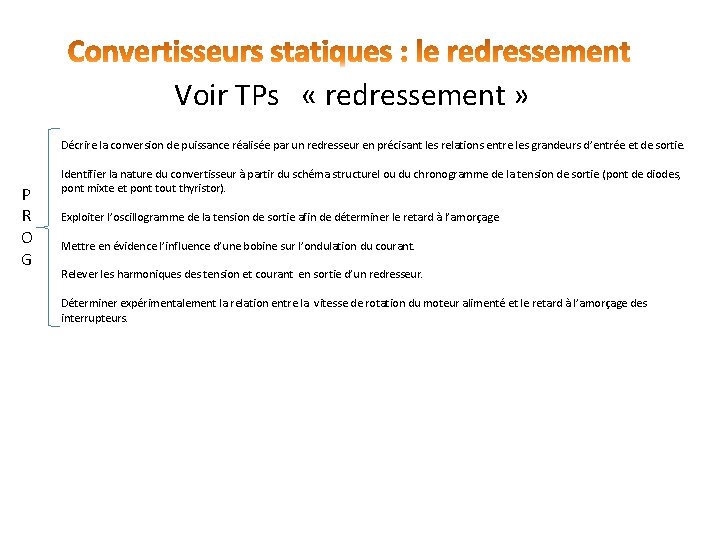

Voir TPs « redressement » Décrire la conversion de puissance réalisée par un redresseur en précisant les relations entre les grandeurs d’entrée et de sortie. P R O G Identifier la nature du convertisseur à partir du schéma structurel ou du chronogramme de la tension de sortie (pont de diodes, pont mixte et pont tout thyristor). Exploiter l’oscillogramme de la tension de sortie afin de déterminer le retard à l’amorçage. Mettre en évidence l’influence d’une bobine sur l’ondulation du courant. Relever les harmoniques des tension et courant en sortie d’un redresseur. Déterminer expérimentalement la relation entre la vitesse de rotation du moteur alimenté et le retard à l’amorçage des interrupteurs.

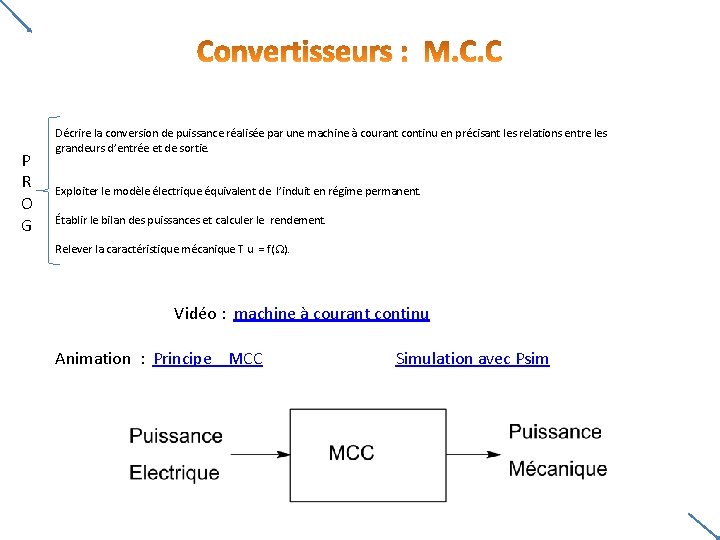

P R O G Décrire la conversion de puissance réalisée par une machine à courant continu en précisant les relations entre les grandeurs d’entrée et de sortie. Exploiter le modèle électrique équivalent de l’induit en régime permanent. Établir le bilan des puissances et calculer le rendement. Relever la caractéristique mécanique T u = f(W). Vidéo : machine à courant continu Animation : Principe MCC Simulation avec Psim

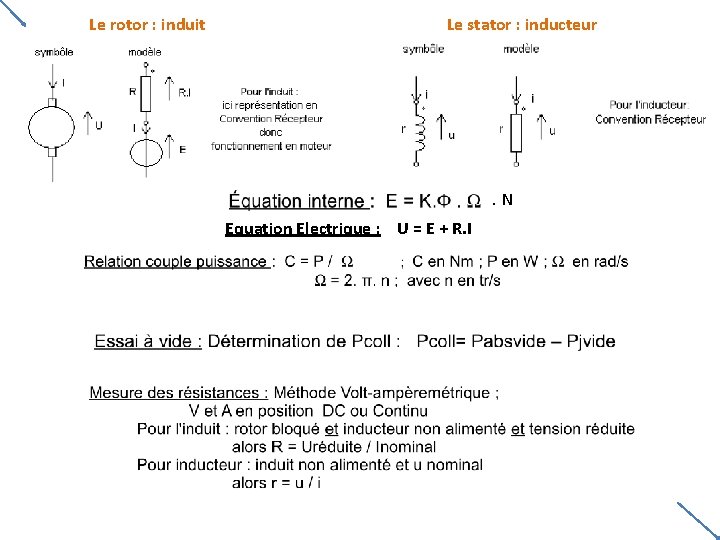

Le rotor : induit Le stator : inducteur . N Equation Electrique : U = E + R. I

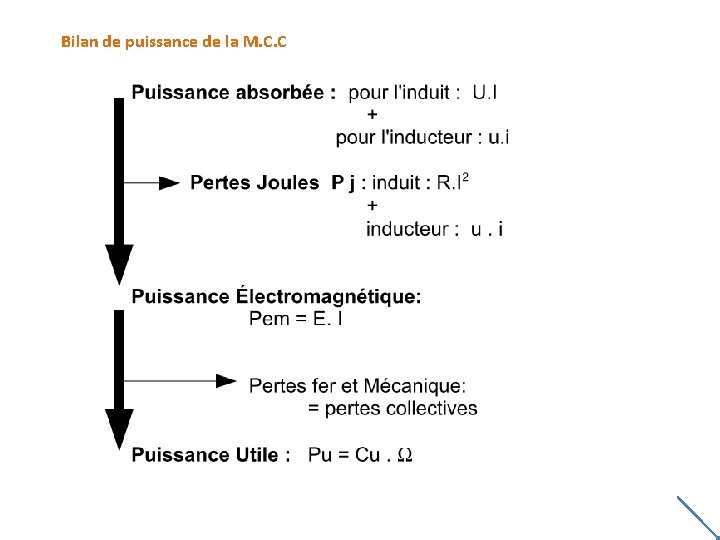

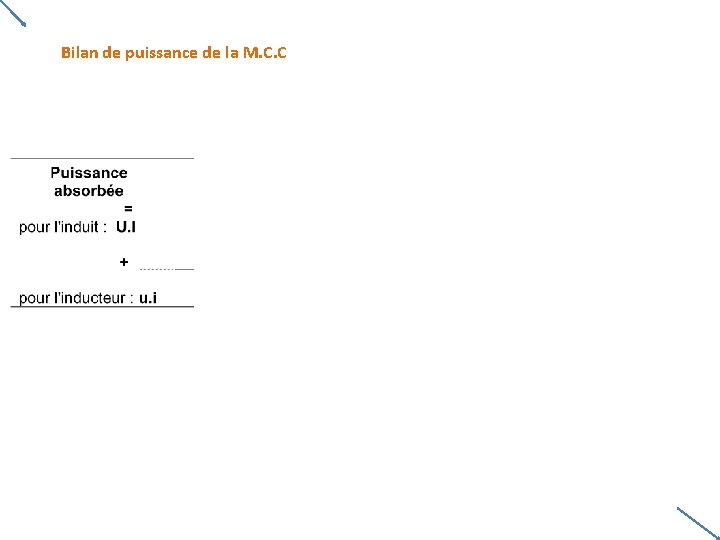

Bilan de puissance de la M. C. C

Bilan de puissance de la M. C. C

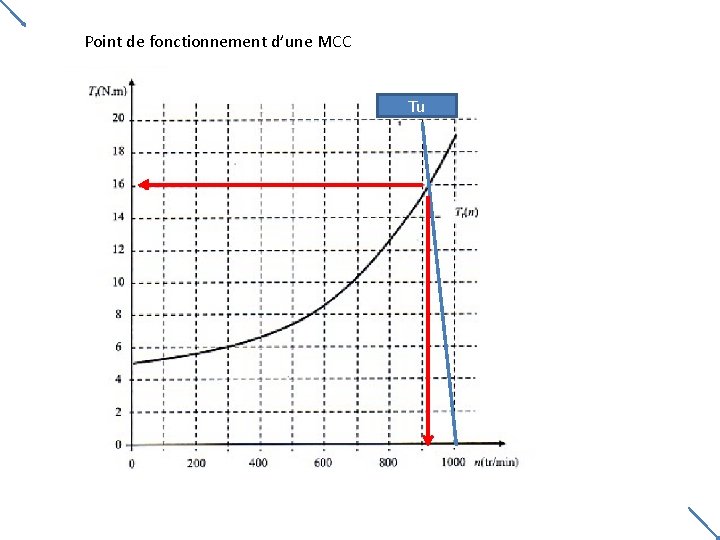

Point de fonctionnement d’une MCC Tu

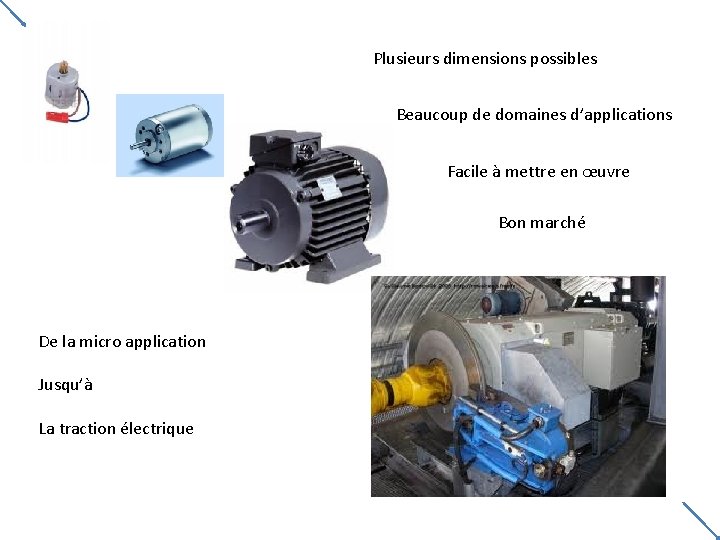

Plusieurs dimensions possibles Beaucoup de domaines d’applications Facile à mettre en œuvre Bon marché De la micro application Jusqu’à La traction électrique

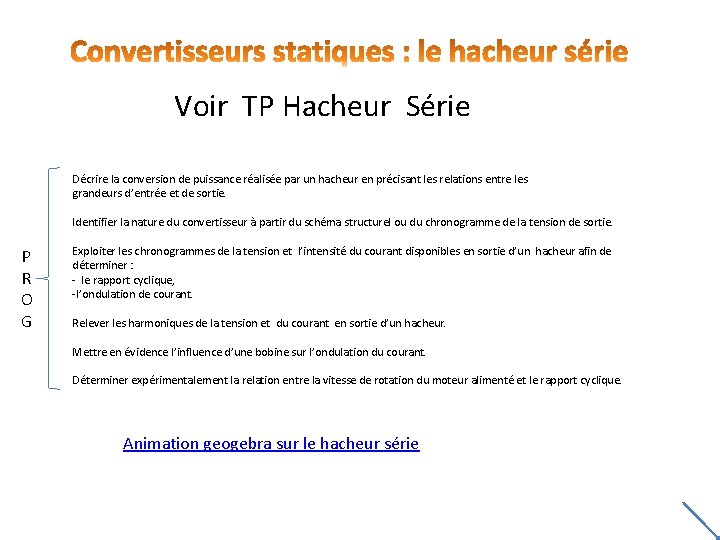

Voir TP Hacheur Série Décrire la conversion de puissance réalisée par un hacheur en précisant les relations entre les grandeurs d’entrée et de sortie. Identifier la nature du convertisseur à partir du schéma structurel ou du chronogramme de la tension de sortie. P R O G Exploiter les chronogrammes de la tension et l’intensité du courant disponibles en sortie d’un hacheur afin de déterminer : - le rapport cyclique, -l’ondulation de courant. Relever les harmoniques de la tension et du courant en sortie d’un hacheur. Mettre en évidence l’influence d’une bobine sur l’ondulation du courant. Déterminer expérimentalement la relation entre la vitesse de rotation du moteur alimenté et le rapport cyclique. Animation geogebra sur le hacheur série

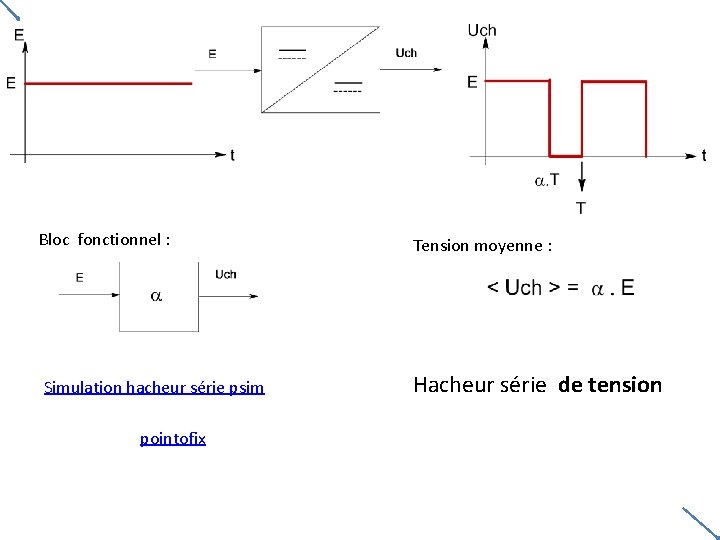

Bloc fonctionnel : Simulation hacheur série psim pointofix Tension moyenne : Hacheur série de tension

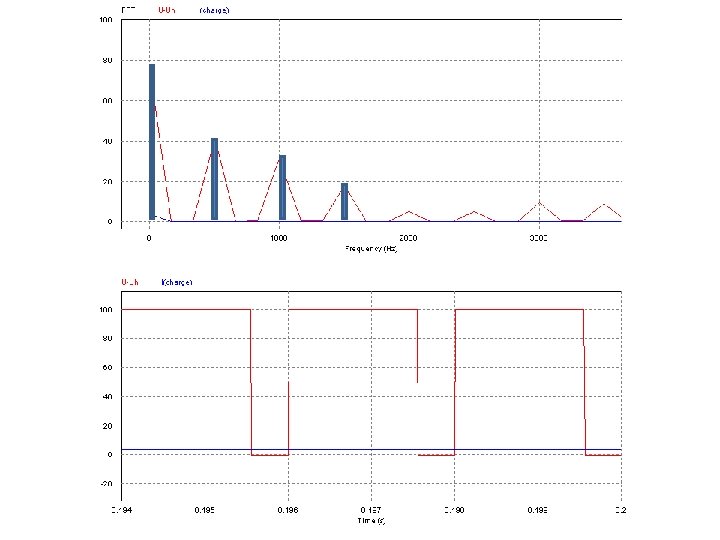

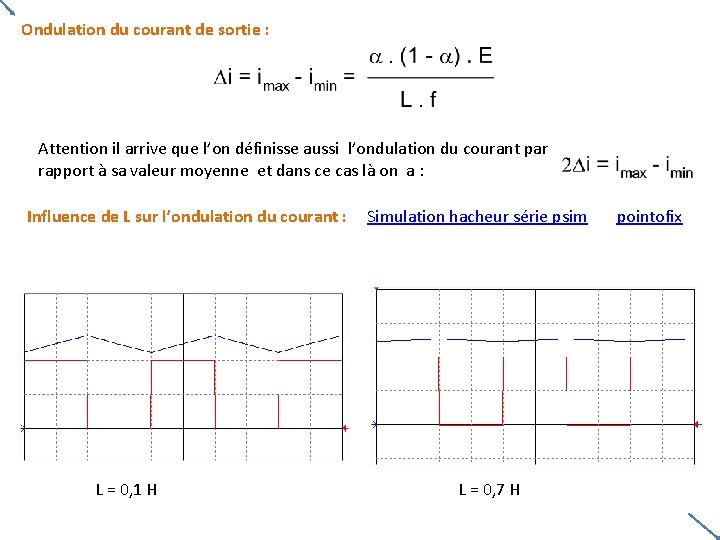

Ondulation du courant de sortie : Attention il arrive que l’on définisse aussi l’ondulation du courant par rapport à sa valeur moyenne et dans ce cas là on a : Influence de L sur l’ondulation du courant : L = 0, 1 H Simulation hacheur série psim L = 0, 7 H pointofix

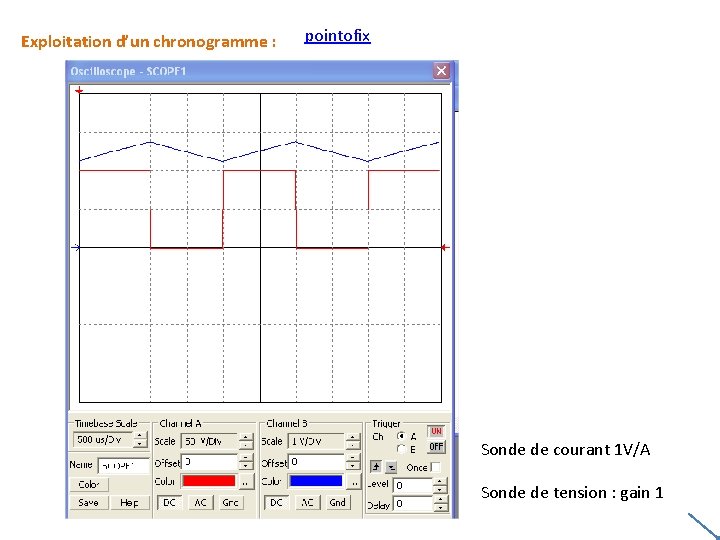

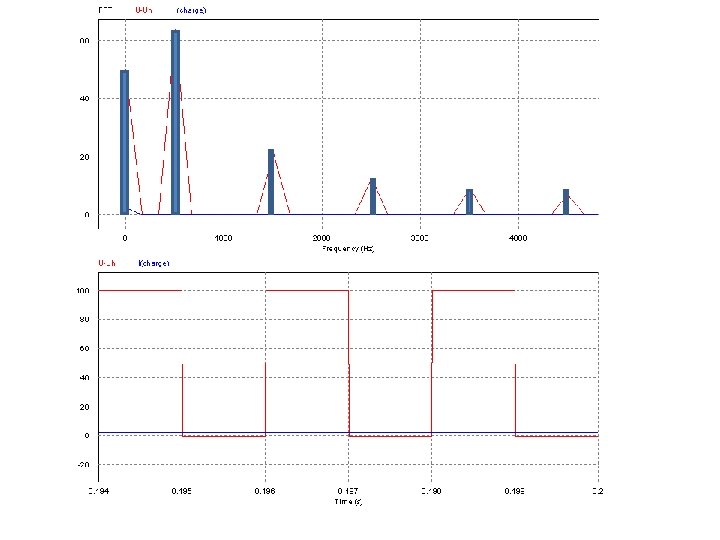

Exploitation d’un chronogramme : pointofix Sonde de courant 1 V/A Sonde de tension : gain 1

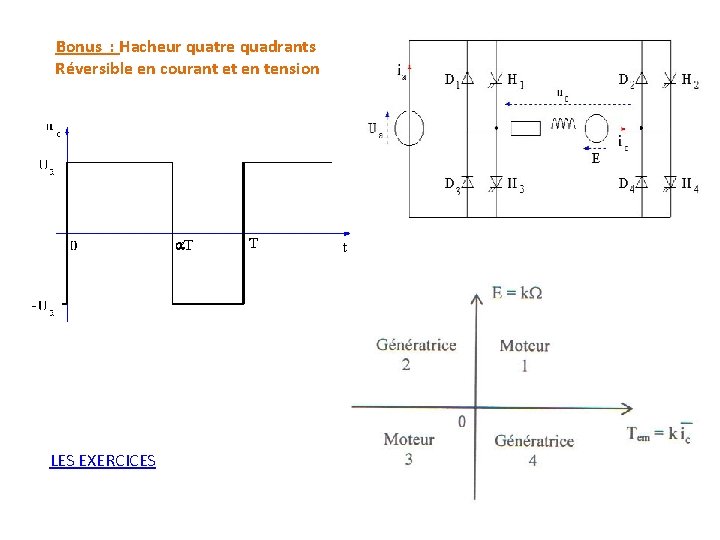

Bonus : Hacheur quatre quadrants Réversible en courant et en tension LES EXERCICES
