4 PRAKARYA Stran SMA REKAYASA TEKNOLOGI K E

4 PRAKARYA Stran SMA • REKAYASA TEKNOLOGI • K E R A J I N A N √ • BUDIDAYA • PENGOLAHAN

PRKARYA DI SMA 34 JKT REKAYASA TEKNOLOGI (ELEKTRONIKA) Ibnu A. Makmun, M. Pd.

PENDAHULUAN Dalam kehidupan sehari-hari kita banyak menemui suatu alat yang mengadopsi listrik & elektronika sebagai basis teknologinya, contoh ; § Televisi § Radio § Komputer § Printer § Faximile § Lampu lalu-lintas § Lampu penerangan jalan § dan masih banyak contoh yang lainnya. Dari semua uraian diatas kita dapat membuktikan bahwa pada zaman sekarang ini kita tidak akan lepas dari perangkat yang menggunakan listrik & elektronika sebagai dasar teknologinya.

LISTRIK Kelistrikan adalah sifat benda yang muncul dari adanya muatan listrik. Listrik, dapat juga diartikan sebagai berikut: • Listrik adalah sumber energi yang disalurkan melalui kabel. Arus listrik timbul karena muatan listrik mengalir dari saluran positif ke saluran negatif. Ada 2 jenis muatan listrik: Positif dan Negatif. Melalui eksperimen, muatan-sejenis saling menolak dan muatanlawan jenis saling menarik satu sama lain.

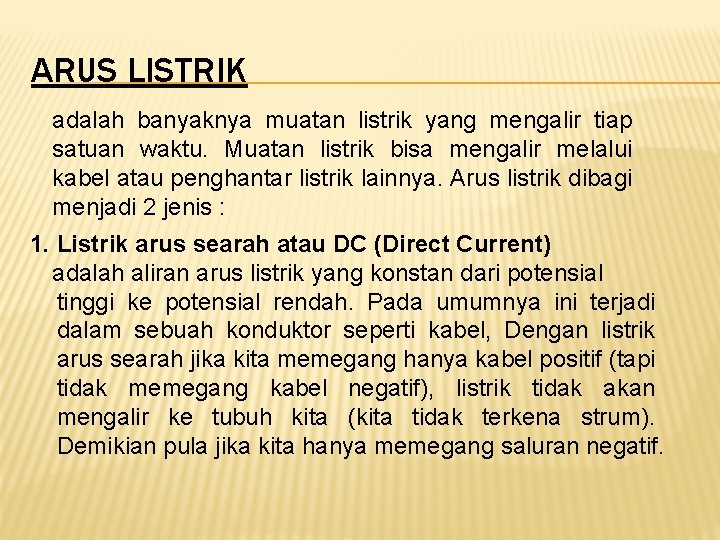

ARUS LISTRIK adalah banyaknya muatan listrik yang mengalir tiap satuan waktu. Muatan listrik bisa mengalir melalui kabel atau penghantar listrik lainnya. Arus listrik dibagi menjadi 2 jenis : 1. Listrik arus searah atau DC (Direct Current) adalah aliran arus listrik yang konstan dari potensial tinggi ke potensial rendah. Pada umumnya ini terjadi dalam sebuah konduktor seperti kabel, Dengan listrik arus searah jika kita memegang hanya kabel positif (tapi tidak memegang kabel negatif), listrik tidak akan mengalir ke tubuh kita (kita tidak terkena strum). Demikian pula jika kita hanya memegang saluran negatif.

ARUS LISTRIK 2. Listrik Arus bolak-balik (listrik AC -- alternating current) adalah arus listrik dimana besarnya dan arahnya arus berubah-ubah secara bolak-balik. Jika kita memegang sumber listrik dan kaki kita menginjak bumi atau tangan kita menyentuh dinding, perbedaan tegangan antara kabel listrik di tangan dengan tegangan di kaki (ground), membuat listrik mengalir dari tangan ke kaki sehingga kita akan mengalami kejutan listrik ("terkena strum").

TEGANGAN LISTRIK & HAMBATAN LISTRIK Tegangan listrik (kadang disebut sebagai Voltase) adalah perbedaan potensial listrik antara dua titik dalam rangkaian listrik, dan dinyatakan dalam satuan volt. Besaran ini mengukur energi potensial dari sebuah medan listrik yang mengakibatkan adanya aliran listrik dalam sebuah konduktor listrik. Tergantung pada perbedaan potensial listriknya, suatu tegangan listrik dapat dikatakan sebagai ekstra rendah, tinggi atau ekstra tinggi. Hambatan listrik adalah perbandingan antara tegangan listrik dari suatu komponen elektronik (misalnya resistor) dengan arus listrik yang melewatinya.

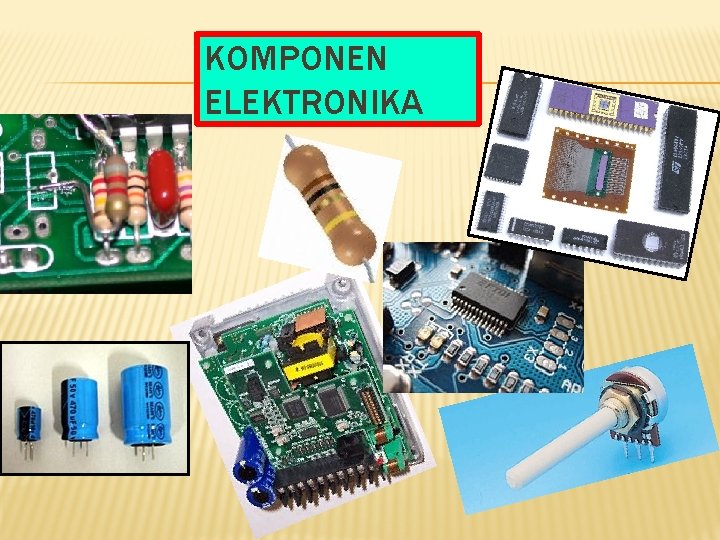

KOMPONEN ELEKTRONIKA

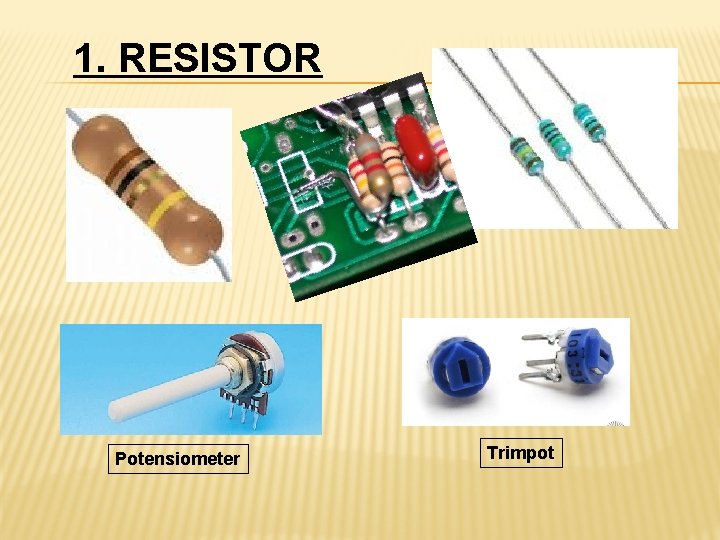

1. RESISTOR Potensiometer Trimpot

2. KONDENSATOR (KAPASITOR) NTC PTS LDR

3. DIODA

4. TRANSISTOR

5, IC ( INTEGRATED CIRCUITS)

TUGAS KELOMPOK : ( 4 -5 ORG) Membuat makalah prakarya dan file presentasi ( power point) , untuk materi : 1. RESISTOR ( KELOMPOK 1, 2 ) 2. KAPASITOR ( KELOMPOK 3, 4 ) 3. DIODA ( KELOMPOK 5, 6 ) 4. TRANSITOR ( KELOMPOK 7, 8 ) email : maxgazali@yahoo. com HP : 0813 1088 9534

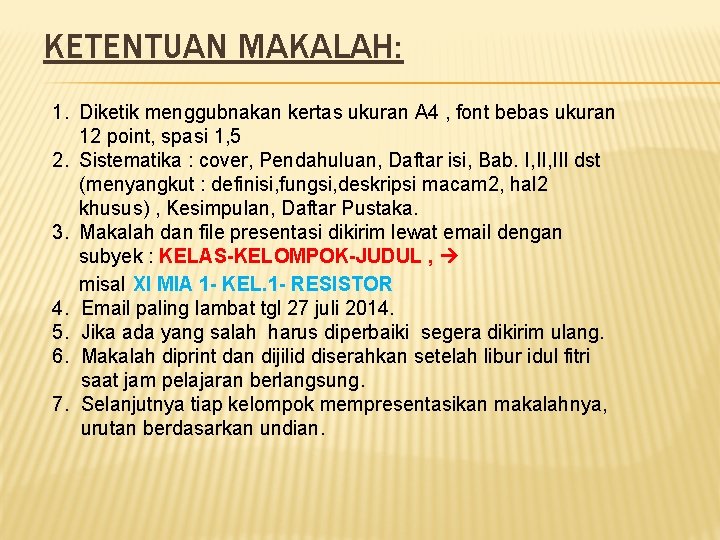

KETENTUAN MAKALAH: 1. Diketik menggubnakan kertas ukuran A 4 , font bebas ukuran 12 point, spasi 1, 5 2. Sistematika : cover, Pendahuluan, Daftar isi, Bab. I, III dst (menyangkut : definisi, fungsi, deskripsi macam 2, hal 2 khusus) , Kesimpulan, Daftar Pustaka. 3. Makalah dan file presentasi dikirim lewat email dengan subyek : KELAS-KELOMPOK-JUDUL , misal XI MIA 1 - KEL. 1 - RESISTOR 4. Email paling lambat tgl 27 juli 2014. 5. Jika ada yang salah harus diperbaiki segera dikirim ulang. 6. Makalah diprint dan dijilid diserahkan setelah libur idul fitri saat jam pelajaran berlangsung. 7. Selanjutnya tiap kelompok mempresentasikan makalahnya, urutan berdasarkan undian.

CONTOH ISI MATERI ( RESISTOR) BAB 1 Definisi Resistor dan satuan hambatan Fungsi Resistor Macam macam Resistor dan Deskripsinya BAB 2 Kode warna Resistor Cara menghitung nilai hambatan Contoh perhitungan nuilai hambatan BAB 3 Aplikasi Resistor dalam teknologi BAB 4 Kesimpulan *) catatan : sistematika isi /materi masih boleh dikembangkan lagi. http: //dheni-yulistianto. blogspot. com/2013/08/pengertian-resistor-transistor. html http: //www. academia. edu/6257997/MAKALAH_RESISTOR

CONTOH ISI MATERI ( KAPASITOR) BAB 1 Definisi Kapasitor, kapasitansi dan satuan kapasitansi Fungsi Kapasistor BAB 2 Macam macam Kapasistor dan Deskripsinya Desain / Konstruksi Kapasistor Elektrolit ( elco) Susunan seri dam paralel BAB 3 Aplikasi Kapasistor dalam teknologi BAB 4 Kesimpulan *) catatan : sistematika isi /materi masih boleh dikembangkan lagi. http: //id. wikipedia. org/wiki/Kondensator http: //dasarelektronika. com/pengertian-dan-fungsi-kapasitor/ http: //dheni-yulistianto. blogspot. com/2013/08/pengertian-resistor-transistor. html

CONTOH ISI MATERI ( DIODA ) BAB 1 Definisi dan deskripsi Dioda Fungsi Dioda BAB 2 Macam macam Resistor dan Deskripsinya Cara pemasangan dioda dalam rangkaian Cara merangkai jembatan dioda ( kuprox) BAB 3 Aplikasi Dioda dalam teknologi BAB 4 Kesimpulan *) catatan : sistematika isi /materi masih boleh dikembangkan lagi. http: //www. tugasku 4 u. com/2013/04/dioda. html http: //dheni-yulistianto. blogspot. com/2013/08/pengertian-resistor-transistor. html

CONTOH ISI MATERI ( TRANSISTOR) BAB 1 Definisi Transistor dn type nya ( PNP dan NPN ) Fungsi Transistor BAB 2 Kaki kaki transistor dan cara menentukannya Macam macam Transistor dan Deskripsinya (ada 3) Tiga Cara pemberian arus pada Transistor BAB 3 Aplikasi Transistor dalam teknologi BAB 4 Kesimpulan *) catatan : sistematika isi /materi masih boleh dikembangkan lagi. http: //www. electronics-tutorials. ws/transistor/tran_1. html http: //dheni-yulistianto. blogspot. com/2013/08/pengertian-resistor-transistor. html
