4 Ga N v v v Ga N

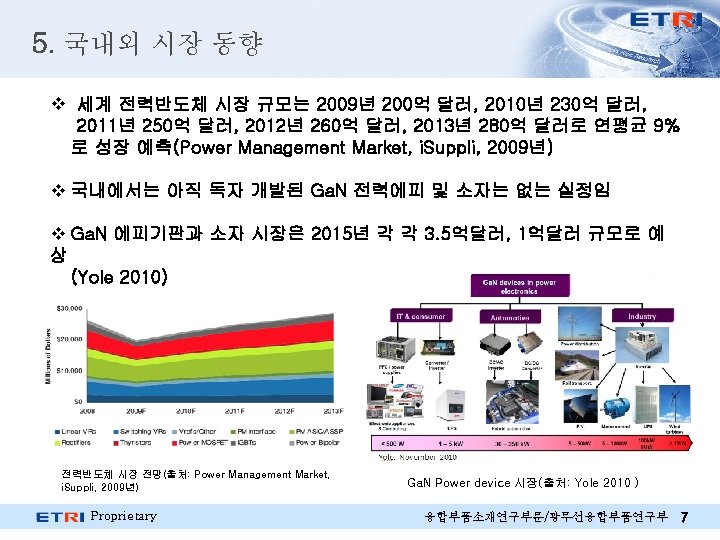

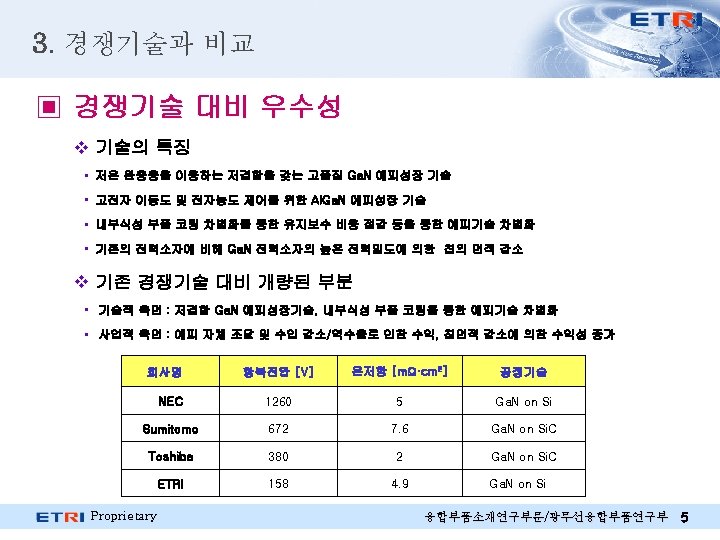

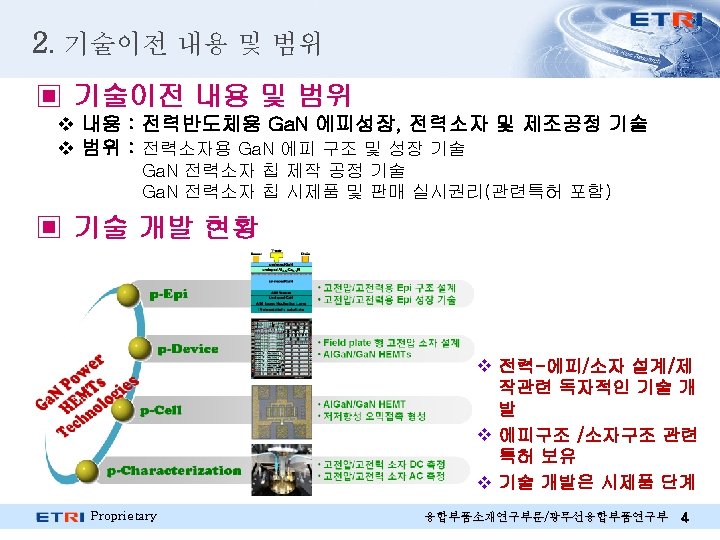

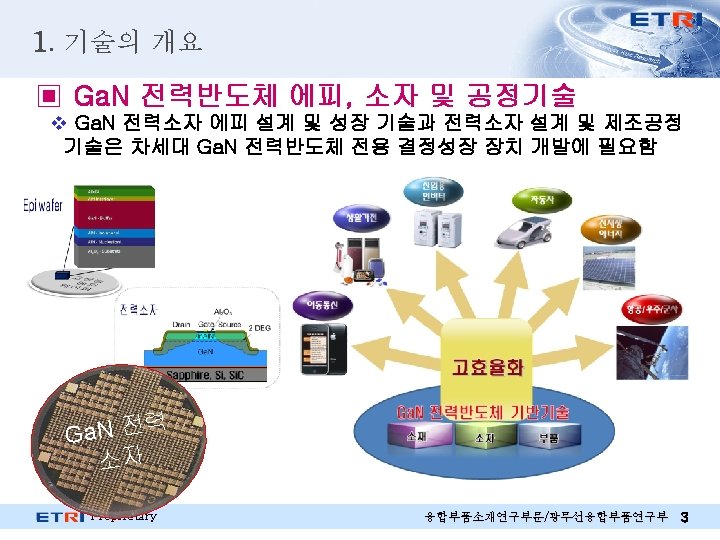

4. 기술의 사업성 ▣ Ga. N 전력소자 에피 및 소자 기술 v 예상 응용제품 및 서비스 : 전력반도체용 에피기판, 전력소자칩 자 체 v 사업성 : 제품화 후 관련 시장 진출로 안정적 지속 성장 가능 v 기술이전 업체 선정에 대한 의견 • 기술능력 : 화합물반도체 장비 및 공정 기술을 확보하고 있는 기업 Ga. N vs. Si. C SWOT 분석 • 재무능력(또는 기업규모) : 제한없음 v 사업화 시 제약조건 예상 응용 제품군 S(강점) • Breakdown voltage close to that of Si. C • Electron mobility twice that of Si. C • 4” epiwafers already available (Nitonex, Picogiga, IMEC, Azzuro, …) Inverter/Converter Hybrid Car Power Semiconductors Power Switch Motor Control Proprietary Electronics & Computing W(약점) • Thermal conductivity ¼ that of Si. C • No bulk Ga. N substrate available at reasonable price • Ga. N epiwafer substrates are insulators: No vertical device design easily feasible O(기회) T(위협) • Lots of possible suppliers • Ga. N industry is mature thanks to opto markets • 30% device price reduction is expected with Ga. N compared to Si. C • Ga. N power device developments started 10 years after Si. C • Not much Ga. N switches in the market place yet 융합부품소재연구부문/광무선융합부품연구부 6
