4 Dibujo tcnico Transformaciones geomtricas Homotecia Transformaciones proyectivas
4 Dibujo técnico. Transformaciones geométricas Homotecia Transformaciones proyectivas Ejemplo proyección sombras Homotecia • Ejemplo práctico • Definición • Conceptos Ayuda Salir
4 Dibujo técnico. Transformaciones geométricas Homotecia Inicio
4 Dibujo técnico. Transformaciones geométricas Homotecia RECORDAMS LO APRENDIDO Homotecia O A a A' a' O OA OA’ A a B A' a' B' 10 min. Es una transformación geométrica que cumple las siguientes leyes: - Dos puntos homotéticos están alineados con un punto fijo O, llamado centro de homotecia - Dos rectas homotéticas son paralelas Razón de homotecia Razón entre las distancias que hay desde el centro de homotecia, O, hasta los puntos homotéticos A y A’, B y B’, etc… k= OA OA’ = OB OB’ Inicio
4 Dibujo técnico. Transformaciones geométricas Homotecia Inicio
4 Dibujo técnico. Transformaciones geométricas Homotecia Aplicación práctica de homotecia: A Sombra de una figura paralela a la pared Figura L Pared B O Posición 1 Posición 2 Elegir posición para proyección Ayuda Foco Inicio
4 Dibujo técnico. Transformaciones geométricas Homotecia Inicio

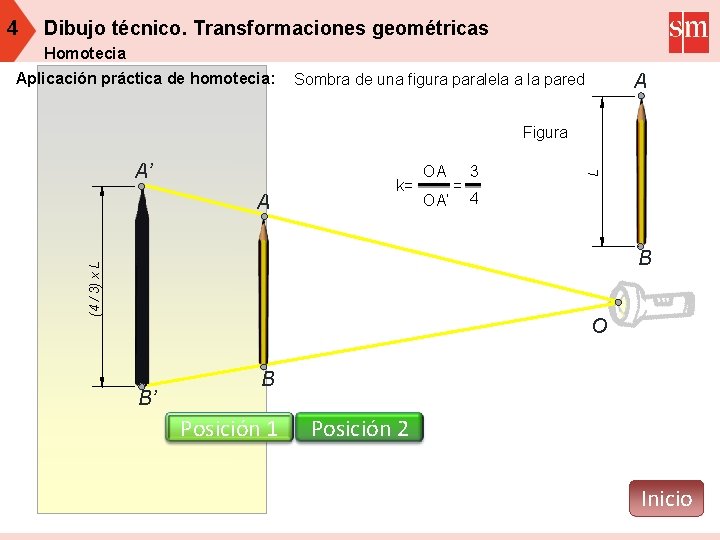

4 Dibujo técnico. Transformaciones geométricas Homotecia Aplicación práctica de homotecia: A Sombra de una figura paralela a la pared A’ A k= OA OA’ = 3 L Figura 4 (4 / 3) x L B O B’ B Posición 1 Posición 2 Inicio
4 Dibujo técnico. Transformaciones geométricas Homotecia Inicio
4 Dibujo técnico. Transformaciones geométricas Homotecia Aplicación práctica de homotecia: A Sombra de una figura paralela a la pared A’ k= A OA OA’ = 1 L Figura 2 2 x. L B O B B’ Posición 1 Posición 2 Elegir posición para proyección Ayuda Inicio
4 Dibujo técnico. Transformaciones geométricas Homotecia Transformaciones proyectivas: homotecia Método Homotecia Ejemplo proyección sombras • Ejemplo práctico • Definición con Click • Activar Conceptos Ayuda Salir
