4 3 4 3 Cooke 1981 Yonsei Univ

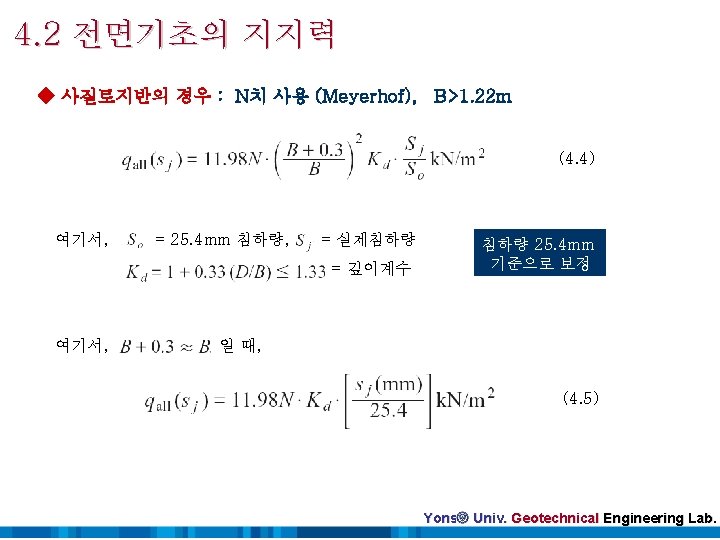

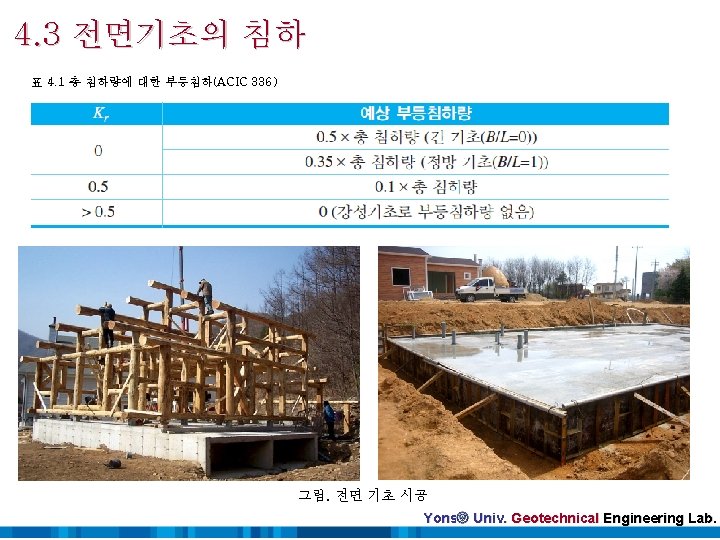

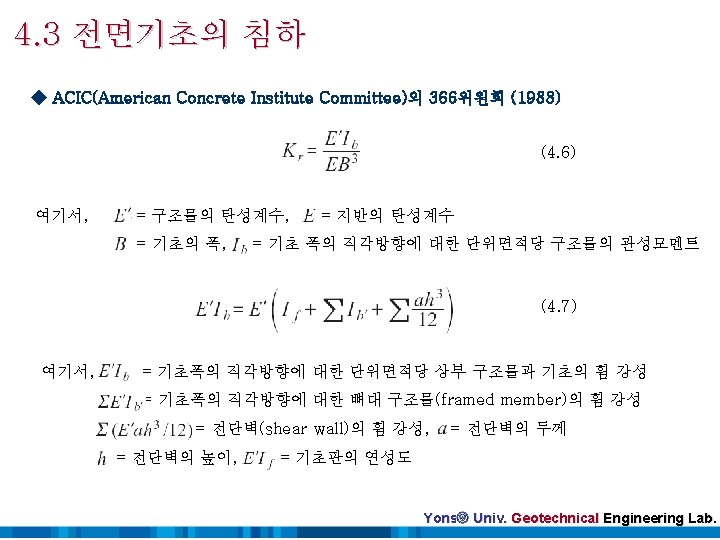

4. 3 전면기초의 침하 그림 4. 3 말뚝지지 전면기초 개념도(Cooke, 1981) Yonsei Univ. Geotechnical Engineering Lab.

4. 4 전면기초의 설계 Point load A B x h Section at A - A q = -z k’ 여기서, z = 처짐 z k’ = k. B k = 지반반력계(k. N/m 3) 따라서, 위 식의 해를 구하면, Yonsei Univ. Geotechnical Engineering Lab.

4. 4 전면기초의 설계 4. 4. 1 강성법(rigid method) 그림 4. 4 강성 전면기초 Yonsei Univ. Geotechnical Engineering Lab.

4. 4 전면기초의 설계 4. 4. 1 강성법(rigid method) ·평균토압 (qav) (4. 12) ·기둥하중 (4. 13) ·수정된 흙의 평균반력 (4. 14) Yonsei Univ. Geotechnical Engineering Lab.

4. 4 전면기초의 설계 4. 4. 1 강성법(rigid method) · 기둥하중의 수정계수(Column load modification factor : F) (4. 15) · 수정된 기둥하중 (Modified column load) ; 그림 4. 5 강성법에서 기둥하중의 수정 Yonsei Univ. Geotechnical Engineering Lab.

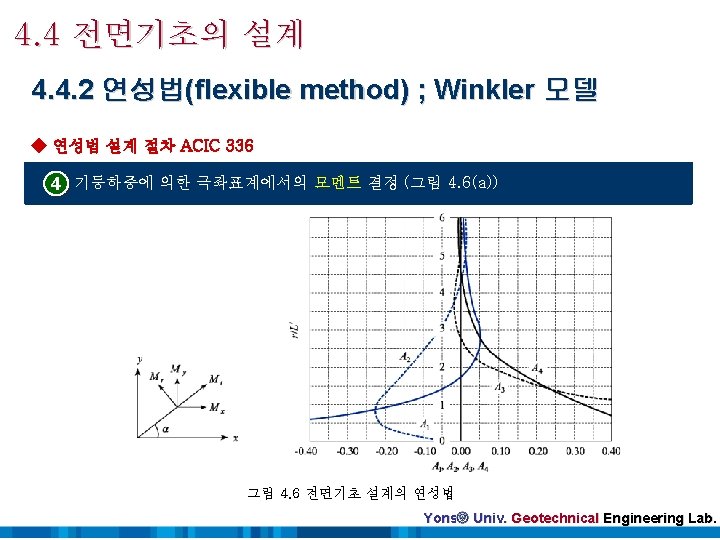

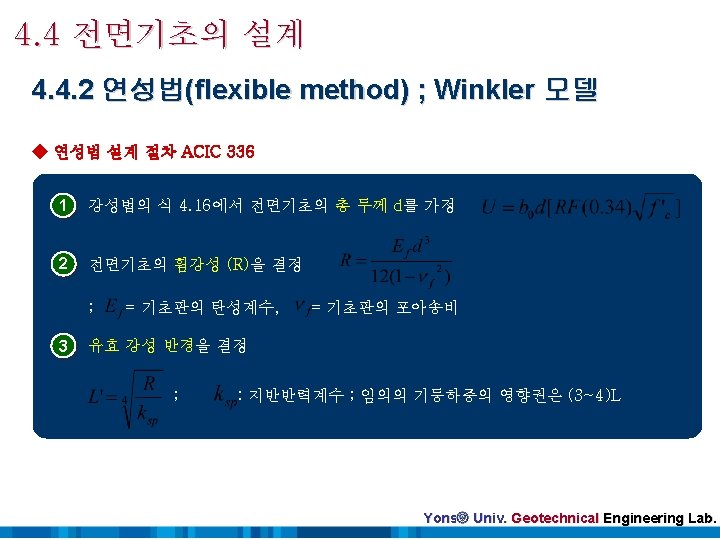

4. 4 전면기초의 설계 4. 4. 2 연성법(flexible method) ; Winkler 모델 ◆ Winkler 모델 흐름도 여기서, = 지반반력계수 (coefficient of subgrade reaction modulus) Yonsei Univ. Geotechnical Engineering Lab.

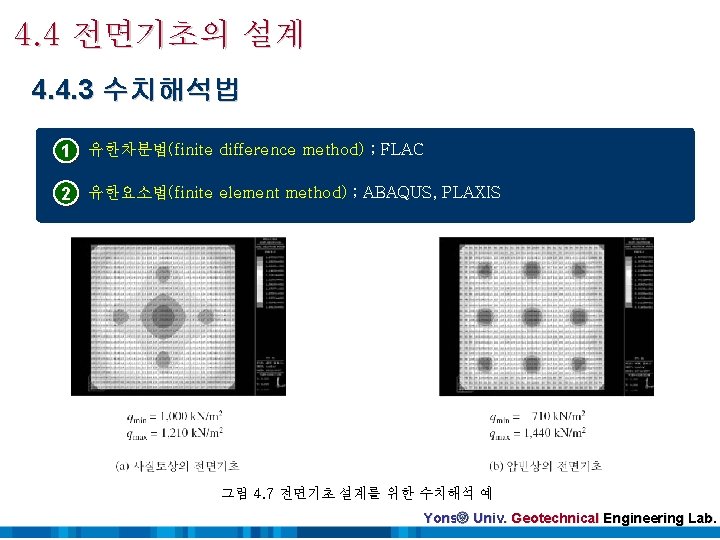

4. 4 전면기초의 설계 4. 4. 3 수치해석법 1 유한차분법(finite difference method) ; FLAC 2 유한요소법(finite element method) ; ABAQUS, PLAXIS 그림 4. 7 전면기초 설계를 위한 수치해석 예 Yonsei Univ. Geotechnical Engineering Lab.

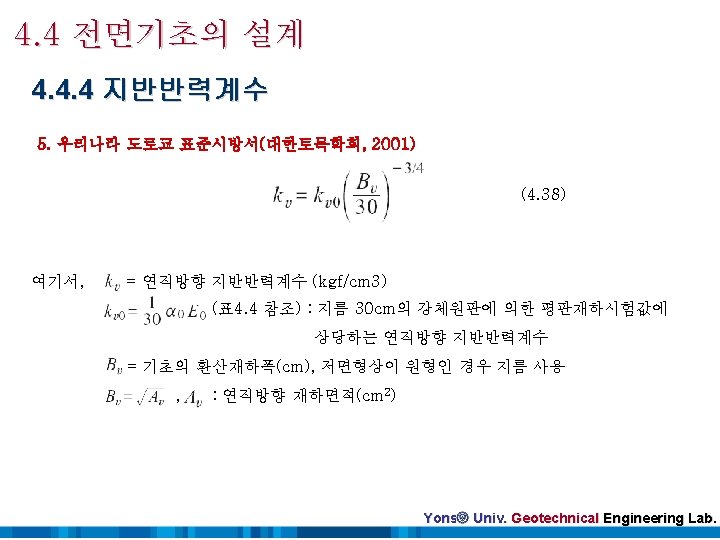

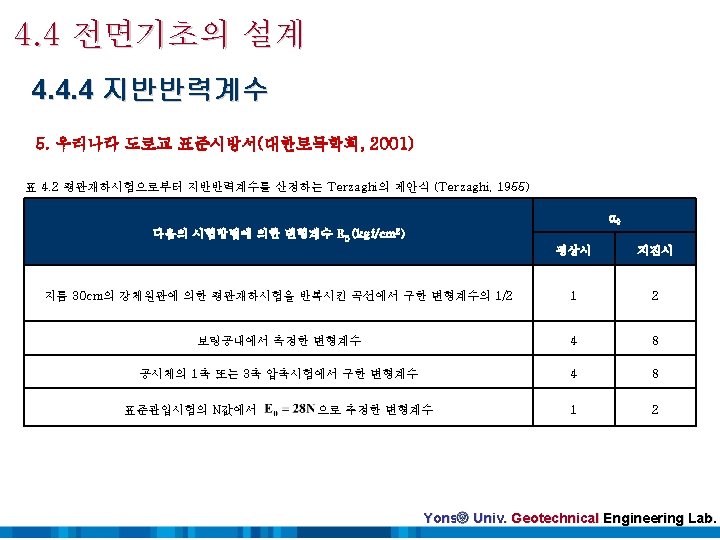

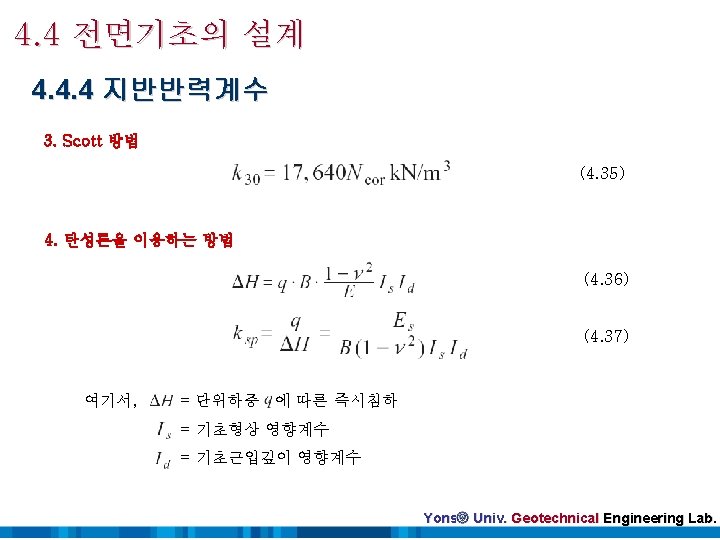

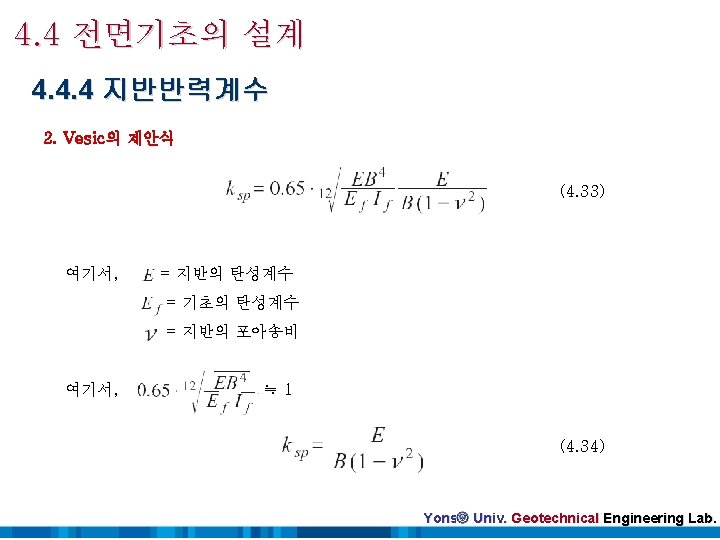

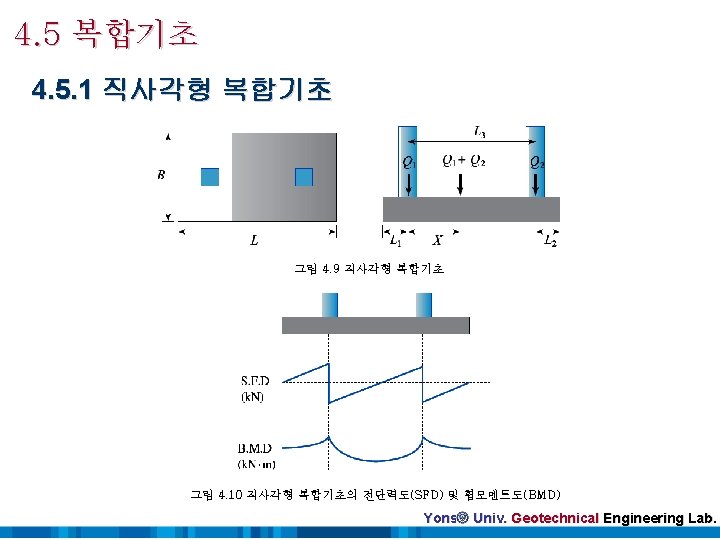

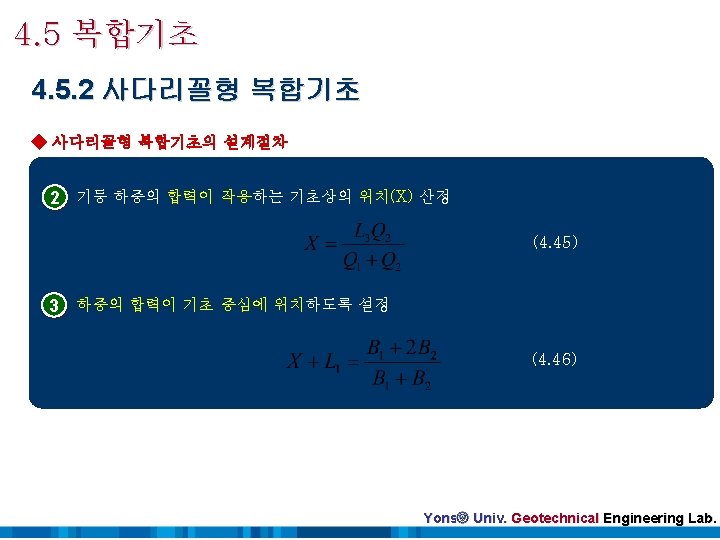

4. 5 복합기초 4. 5. 2 사다리꼴형 복합기초 그림 4. 11 사다리꼴형 복합기초 Yonsei Univ. Geotechnical Engineering Lab.

4. 5 복합기초 4. 5. 3 켄틸레버형 복합기초 그림 4. 12 켄틸레버형 복합기초 Yonsei Univ. Geotechnical Engineering Lab.
