38. Dispositivo térmico de cojinetes Fernando Uriel Cotto Martínez

Dispositivo térmico de cojinetes, Es el que funciona con temperatura excesiva de los cojinetes

Dispositivo Sondas PT 100 Es un sensor de temperatura el cual es muy común en la industria en general, para poder entender que son y cómo funciona, es necesario primero entender que son los RTDs. El RTD por si siglas en inglés Resistence Temperature Detector es un termo resistencia la cual incremente el valor de la resistencia al incrementa la temperatura Existen diferentes materiales con los que se fabrican como: El Cobre (Cu), Níquel (Ni) y el más común Platino (Pt). El Pt 100 es un RTD el cual está hecho de platino (Pt) y 100 significa que nos da 100Ω a 0˚C Físicamente es una bobina de alambre muy pequeña la cual tiene como núcleo vidrio ó cerámica,

Características de las sondas PT 100 La PT 100 es un sensor de temperatura que a 0 °C tiene 100 ohms y que al aumentar la temperatura aumenta su resistencia. Este sensor PT 100 es el corazón sensible a la temperatura de cualquier termómetro de resistencia. Aparte de la forma de montaje, son sus características las que básicamente determinan las propiedades técnicas de medida del sensor. El incremento de la resistencia de la PT 100 no es lineal pero si creciente y característico del platino de tal forma que mediante tablas es posible encontrar la temperatura exacta a la que corresponde. Normalmente las sondas PT 100 industriales se fabrican encapsuladas en la misma forma que los termopares, es decir dentro de un tubo de acero inoxidable u otro material (vaina). En un extremo está el elemento sensible (Sensor RTD) y en el otro está el terminal eléctrico de los cables protegido dentro de una caja redonda de aluminio (cabezal)

RTD (resistance temperature detector) Es un detector de temperatura resistivo, es decir, un sensor de temperatura basado en la variación de la resistencia de un conductor con la temperatura. Su símbolo es el siguiente, en el que se indica una variación lineal con coeficiente de temperatura positivo.

RTD (resistance temperature detector) La variación de la resistencia puede ser expresada de manera como sigue a continuación. Por lo general, la variación es bastante lineal en márgenes amplios de temperatura.

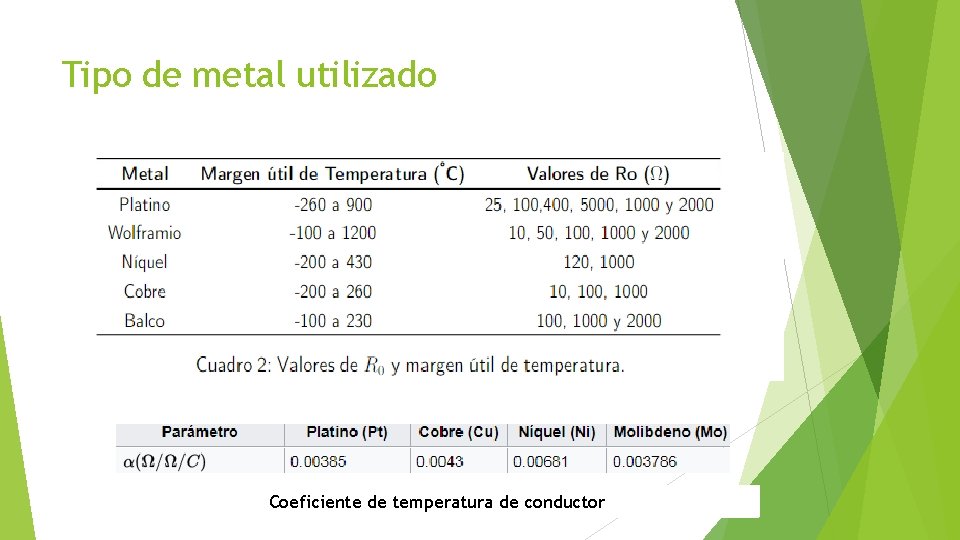

Tipo de metal utilizado Coeficiente de temperatura de conductor

¿Por qué Platino? De todos aquellos el Platino es el que ofrece mejores prestaciones, como : Su dureza Alta resistividad Margen de temperatura mayor Alta linealidad Respuesta en medición más rápida

Curva característica de RTD Temperatura- Resistencia

(€) = $20. 68. 00 03/06/2017 $2807. 31

¿Por qué es importante conocer la temperatura en cojinetes?

Tipo de conexión

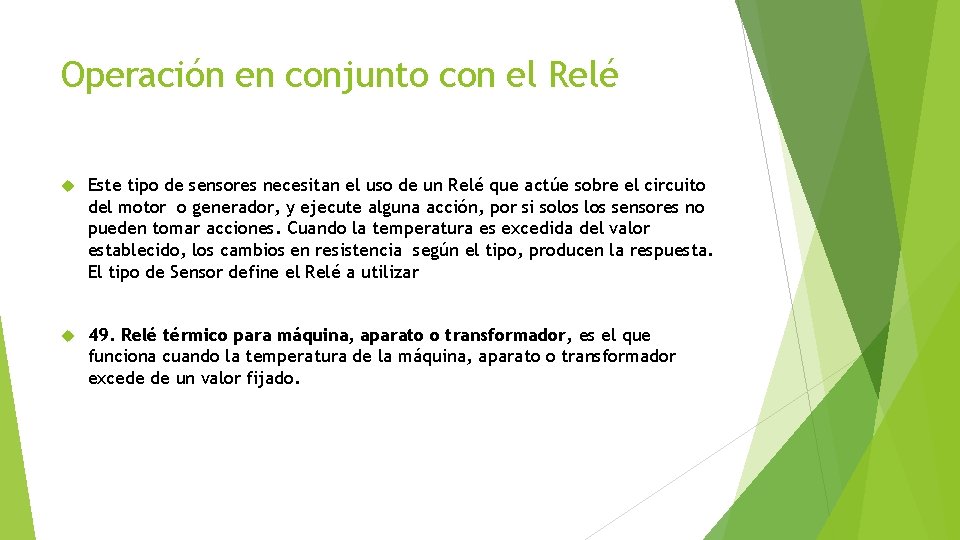

Operación en conjunto con el Relé Este tipo de sensores necesitan el uso de un Relé que actúe sobre el circuito del motor o generador, y ejecute alguna acción, por si solos sensores no pueden tomar acciones. Cuando la temperatura es excedida del valor establecido, los cambios en resistencia según el tipo, producen la respuesta. El tipo de Sensor define el Relé a utilizar 49. Relé térmico para máquina, aparato o transformador, es el que funciona cuando la temperatura de la máquina, aparato o transformador excede de un valor fijado.

ANSI / IEEE 38/49 T: ANSI 38/49 T: Protección de vigilancia de temperatura. Alimentada de la señal procedente de unas sondas tipo PT 100, esta protección realiza la vigilancia permanente de la temperatura del grupo (devanados y cojinetes), y puede actuar en distintos umbrales de temperatura al tratar independientemente cada sonda de temperatura

Protección de vigilancia de temperatura Estos umbrales son regulables independientemente para cada entrada de sonda Pt 100, y concretamente el Sepam, dispone de una tarjeta para 6 sondas de temperatura en estándar (normalmente en máquinas rotativas suelen emplearse 4 sondas en los devanados y dos para cada cojinete), Aunque también es posible disponer de 2 tarjetas de sondas Pt 100 (12 sondas) para casos especiales.

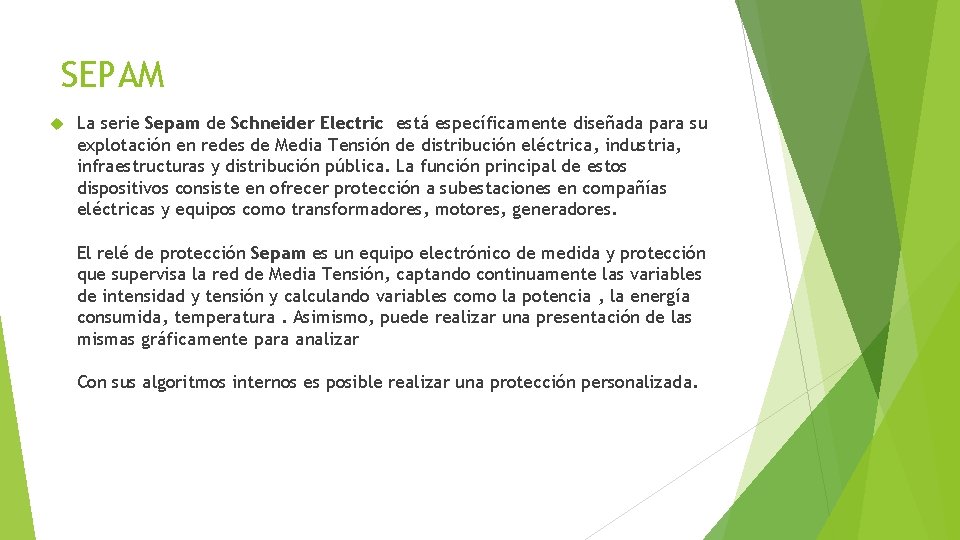

SEPAM La serie Sepam de Schneider Electric está específicamente diseñada para su explotación en redes de Media Tensión de distribución eléctrica, industria, infraestructuras y distribución pública. La función principal de estos dispositivos consiste en ofrecer protección a subestaciones en compañías eléctricas y equipos como transformadores, motores, generadores. El relé de protección Sepam es un equipo electrónico de medida y protección que supervisa la red de Media Tensión, captando continuamente las variables de intensidad y tensión y calculando variables como la potencia , la energía consumida, temperatura. Asimismo, puede realizar una presentación de las mismas gráficamente para analizar Con sus algoritmos internos es posible realizar una protección personalizada.

SEPAM La gama de protección Sepam proporciona al usuario un sistema de protección que permite una excelente explotación y prevención de todo tipo de defectos, así como permite un óptimo mantenimiento, Correctivo: (tiempo mínimo de reposición de relé averiado), Preventivo: (diagnóstico de los interruptores automáticos y de la red eléctrica) Predictivo: (avisos de fin de vida del material eléctrico o de problemas potenciales en la red eléctrica).

Detección de falla del pt 100 en Sepam Si la sonda está cortada, el equipo interpreta que la temperatura es superior a +270 ºC, y aparece en el display correspondiente a la medida de temperatura para la sonda en cuestión, el símbolo *//*, y un contacto de la función de protección para esta entrada de sonda se activa. Si la sonda está en cortocircuito (en cualquier punto del circuito, sonda o cable), el equipo interpreta que la temperatura es inferior a – 60ºC, y aparece el símbolo ****. Además también se activa un contacto de la función de protección que puede ser utilizado consecuentemente en la lógica de mando.

1. Unidad base 2. Parámetros y ajustes de protección guardados en el cartucho de memoria extraíble 3. 42 entradas lógicas y 23 salidas de relé con 3 módulos opcionales 4. Conexión a redes de comunicación 5. Sensores de temperatura 6. Salida analógica de bajo nivel 7. Módulo de comprobación sincronizada 8. Herramientas de software

Protección en Generador Vigilancia de temperatura RTD (ANSI 38 / 49 T) Protección que detecta una acumulación de temperatura anormal mediante la medición de la temperatura en el interior de equipos equipados con sensores Motor y generador: protección de los devanados y cojinetes

Aplicaciones Hay algunas aplicaciones donde el uso de dispositivos de temperatura es obligatoria, y deja de ser una protección adicional, estas son: Motores críticos para el proceso, o de difícil acceso (Ej: generador eólico). Máquinas de largo tiempo de aceleración, de varios minutos, donde un relé de sobrecarga llegaría a dispararse (Ej: máquina centrifuga). En cojinetes o rodamientos de máquinas grandes (Ej: de media tensión). Donde el fluido que mueve el motor (Agua, aire, refrigerante, otro) es el mismo medio de enfriamiento. Ej: en una bomba sumergible o un compresor de refrigeración es fundamental el uso de los sensores, porque una pérdida de fluido produce una desmejora de enfriamiento.
