36 Años de Protección Catódica de Casings PETROLERA ENTRE LOMAS S. A. Mayo 2014

Contenido • Introducción • Desarrollo • • Celdas de corrosión en un casing • Implementación del sistema de protección catódica • Monitoreo del sistema • Planillas de relevamientos trimestrales • Ajuste de la corriente de protección de los casing • Costo de la protección catódica de casing • Control del agotamiento de los pozos dispersores Conclusiones

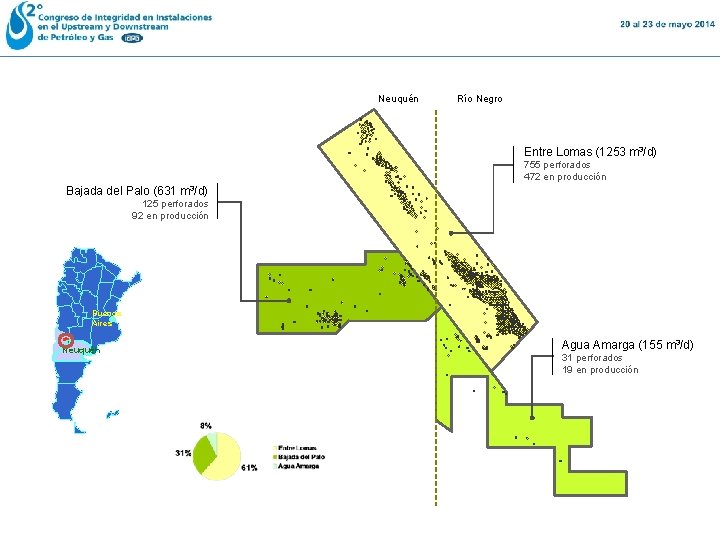

Neuquén Río Negro Entre Lomas (1253 m 3/d) 755 perforados 472 en producción Bajada del Palo (631 m 3/d) 125 perforados 92 en producción Buenos Aires Neuquén Agua Amarga (155 m 3/d) 31 perforados 19 en producción

Historia • 1975 aparecen los primeros pozos con corrosión externa de casing • 1978 prueba piloto. Aplicación de protección catódica a 20 pozos • 1991 la protección catódica alcanza el 95% de los pozos activos • 1999 se incorporan todos los ductos de acero del área al sistema de protección catódica de casings • 2008 se incorporan pozos de nuevas áreas al sistema de protección catódica de casings

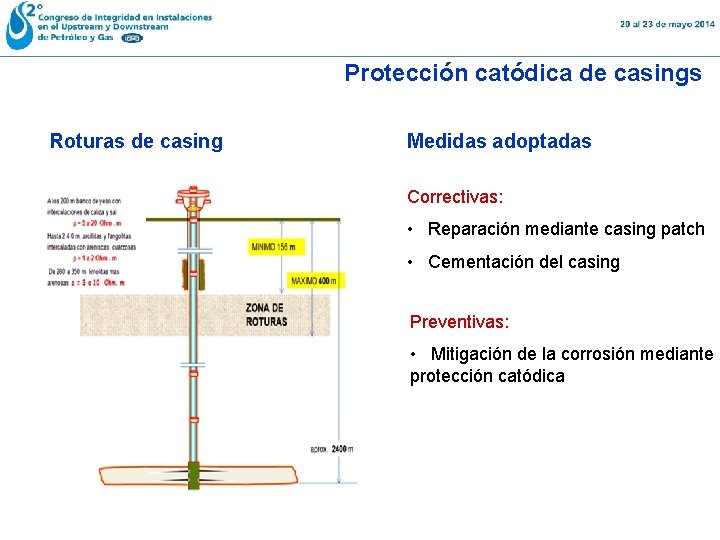

Protección catódica de casings Roturas de casing Medidas adoptadas Correctivas: • Reparación mediante casing patch • Cementación del casing Preventivas: • Mitigación de la corrosión mediante protección catódica

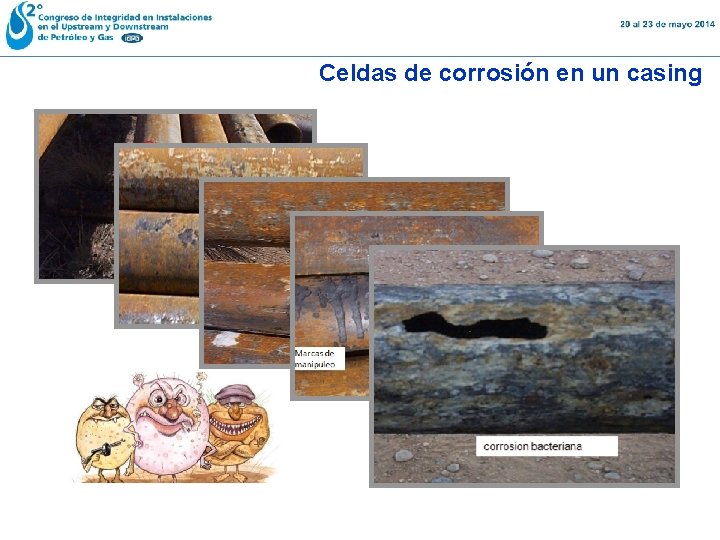

Celdas de corrosión en un casing

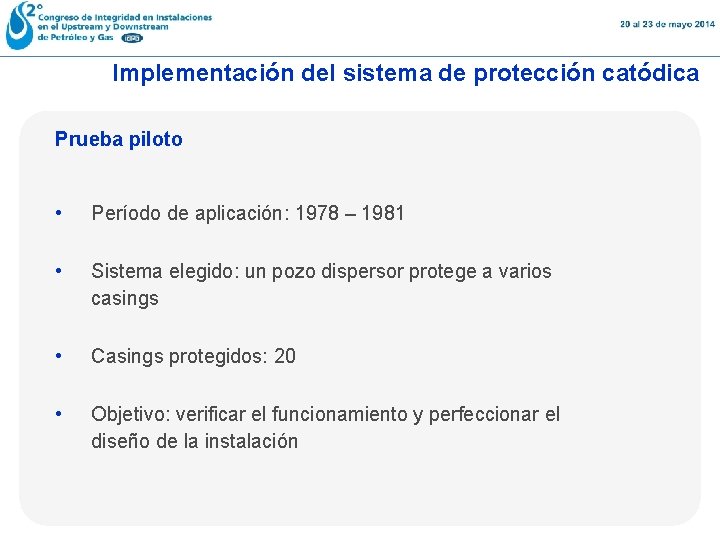

Implementación del sistema de protección catódica Prueba piloto • Período de aplicación: 1978 – 1981 • Sistema elegido: un pozo dispersor protege a varios casings • Casings protegidos: 20 • Objetivo: verificar el funcionamiento y perfeccionar el diseño de la instalación

Implementación del sistema de protección catódica

Evolución

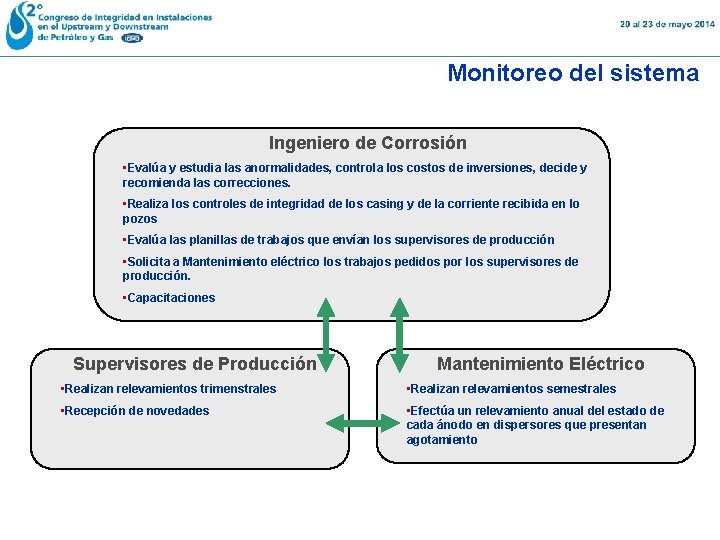

Monitoreo del sistema Ingeniero de Corrosión • Evalúa y estudia las anormalidades, controla los costos de inversiones, decide y recomienda las correcciones. • Realiza los controles de integridad de los casing y de la corriente recibida en lo pozos • Evalúa las planillas de trabajos que envían los supervisores de producción • Solicita a Mantenimiento eléctrico los trabajos pedidos por los supervisores de producción. • Capacitaciones Supervisores de Producción Mantenimiento Eléctrico • Realizan relevamientos trimenstrales • Realizan relevamientos semestrales • Recepción de novedades • Efectúa un relevamiento anual del estado de cada ánodo en dispersores que presentan agotamiento

Planillas de relevamientos trimestrales

Ajuste de la corriente de protección de los casings Consideraciones • Perfiles CPP (Casing Potencial Profile) • Perfiles Vertilog • Corriente de protección necesaria • Unificación de las corrientes de protección según las carácterísticas del terreno

Costo de la protección catódica de casings Instalación de un sistema de protección catódica (para 1 pozo) 0. 4 - 0. 5 % del costo de un pozo productor nuevo de entre 2100 -2450 m Al proteger 6 pozos productores con cada dispersor 0. 083 % del costo de un pozo productor nuevo de entre 2100 -2450 m

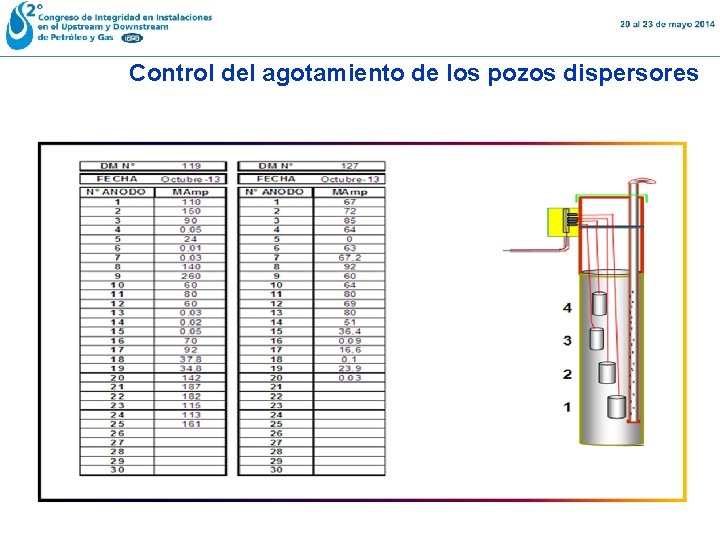

Control del agotamiento de los pozos dispersores

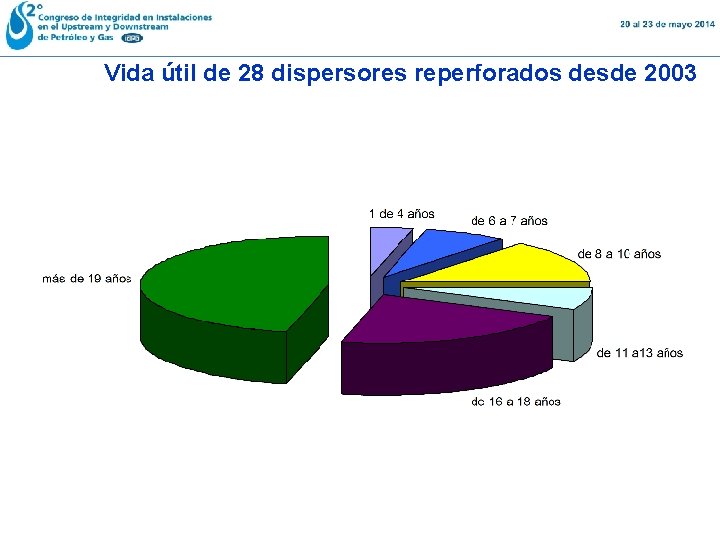

Vida útil de 28 dispersores reperforados desde 2003

Resultados

Resultados

Resultados

Conclusiones • Se redujo la velocidad de corrosión desde 38. 1 mpy a 7 mpy • El sistema de protección catódica operado en Entre Lomas ha resultado eficiente al disminuir la cantidad de intervenciones, tanto de casing patch (de 55 realizados en 1979 se redujeron a cero) como cementaciones • La aplicación de la protección catódica a casings de pozos nuevos en forma inmediata a la puesta en marcha, fue un factor importante para prolongar la vida útil de los casings desde 8 -12 años a 30 -40 años
