3112 5774 Europese Aanbesteding Renovatie Wantijbrug Pijler 2

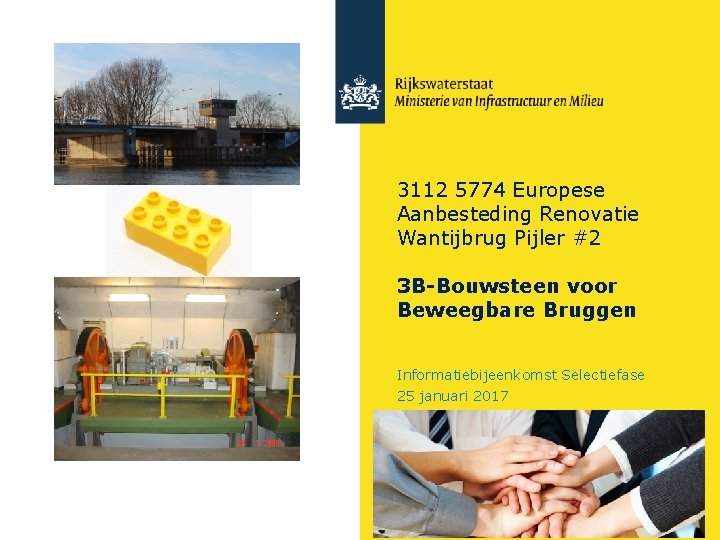

3112 5774 Europese Aanbesteding Renovatie Wantijbrug Pijler #2 3 B-Bouwsteen voor Beweegbare Bruggen Informatiebijeenkomst Selectiefase 25 januari 2017
AGENDA I. Introductie II. Toelichting Project Renovatie Wantijbrug III. Scope en samenwerking 3 B-Bouwsteen IV. Ontwerp en specificaties 3 B-Bouwsteen V. Gelegenheid tot het stellen van vragen en voorlopige beantwoording VI. 2 Afsluiting RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
I. INTRODUCTIE • Voorstelrondje • Doel van de informatiebijeenkomst • Spelregels informatiebijeenkomst Collectie Gemeentelijke Prentverzameling Inventarisnummer 552_322637 Beschrijving Het plaatsen van overspanningsbalken bij de bouw van de Wantijbrug in de Rondweg. Datum of periode 01 -01 -1972 ‐ 22 -06 -1972 Auteur Poortvliet, T. Beeldtype fotografie Annotatie Zie De Dordtenaar van 23 juni 1972. 3 RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
Doel van de Informatiebijeenkomst • Het verhelderen van de aanbestedingstukken • De vragen en antwoorden dienen ter verduidelijking van de aanbestedingsstukken en niet om de eisen en criteria ter discussie te stellen 4 RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
Spelregels Informatiebijeenkomst • Aan de mondelinge beantwoording tijdens deze bijeenkomst kunnen geen rechten ontleend worden. • Vragen die schriftelijk worden ingediend via Tenderned. nl zullen in de komende dagen formeel worden beantwoord. • Deze vragen en antwoorden worden vastgelegd in een Nota van Inlichtingen en maken onderdeel uit van de aanbestedingsstukken • Alle partijen krijgen de Nota van Inlichtingen via Tenderned. nl elektronisch teruggekoppeld en uitsluitend deze terugkoppeling geldt. • 5 Deze presentatie wordt bij de Nota van Inlichtingen gevoegd RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
II. Toelichting Project Renovatie Wantijbrug Project aanleiding De 3 B systemen (bediening, besturing en bewaking) en overige bruginstallaties van een aantal WNZ-bruggen zijn einde levensduur. Bij een aantal bruggen is er tevens vermoeiingsschade aan de staalconstructies. Beheerderswens: een herbruikbare 3 B-oplossing. De HID-en van WNZ, PPO en CIV hebben opdracht gegeven aan te geven of en hoe de renovatie van de WNZ-bruggen kan worden benut om te komen tot een binnen RWS herbruikbare 3 B bouwsteen. 6 RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
Projectdoel Het opleveren van een werkende gerenoveerde brug met een landelijk herbruikbare 3 B 1. Opleveren van een goed functionerende Wantijbrug § Cf. LBS, machinerichtlijn, Eurocodes § 2 nieuwe stalen vallen incl. bewegingswerken § Nieuwe bediening/besturing/bewaking (3 B) 2. Vervangen van de 3 B systemen op de Wantijbrug (+max. 6 andere bruggen) door een landelijk herbruikbare 3 B bouwsteen, § Gestandaardiseerd 3 B systeem § Systeemintegratie 3 B in VC Rhoon § 3 B bouwsteen is te implementeren bij vervolg brugrenovaties § B&O inregelen zodat de 3 B bouwsteen beheerd wordt en gestandaardiseerd blijft 7 RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
Projectaanpak: één project met twee pijlers Pijler #1 (ON #1) – civiel, staal, installatiedelen – Systeemintegratie object 8 RWS ONGECLASSIFICEERD Pijler #2 (ON #2) – 3 B bouwsteen – Systeemintegratie bouwsteen Rijkswaterstaat Renovatie Wantijbrug Pijler#2
Project planning • Aanbesteding – Selectie 1: 17 -3 -2017 – Gunning 2 : 29 -6 -2017 • Uitvoering (indicatief) – 3 B – Afronden ontwikkeling – OTAE – Bouw + FAT van P (besturingskast) voor Wantijbrug Go/No. Go fallback eind mei 2018 – IFAT incl. 3 B bij ON #1: maart 2019 – Slot wegverkeer voor inbouw nieuwe val: laatste week juli 2019 Gerenoveerde Wantijbrug geschikt voor alle functies: 25 -8 -2019 1 incl. bezwaartermijn selectie 2 incl. opschortende termijn 9 RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
III. SCOPE EN SAMENWERKING 3 B-Bouwsteen Brug #7 Brug #3 Brug #2 Wantij brug Simulatie model 3 B 3 B P Demo model 10 RWS ONGECLASSIFICEERD fabriceren P P OTAE (door-) ontwikkelen P Intellectueel eigendom RWS P accepteren integreren opleiding B&O Rijkswaterstaat Renovatie Wantijbrug Pijler#2 retransitie
Opdrachtgever (RWS) ON #1 (renovatie) Coördinatie OVK ON vast onderhoud 11 RWS ONGECLASSIFICEERD OVK ON #2 (bouwsteen) Coördinatie OVK Rijkswaterstaat Renovatie Wantijbrug Pijler#2
Samenwerking = Key Succes Factor • ON #2 en ON #1 – Meedenken/ondersteuning/afstemming ON #1 – Productieomgeving: • Complete besturingskast voor bouwsteen (getest, met alle dcos + conformiteitsverklaring, training, …) • Inbouw in brug 1, 2 [, 3, ……, 7] • Support: bij inbouw en 7*24 op bouwsteen • ON #2 en RWS – Afronden VO+DO+UO (generiek en specifiek; next slide) – Implementatie+verificaties/validaties (generiek en specifiek) – Partnerschap relatie ON/OG (designs, reviews, testspecs) – Aanpassen/inrichten/uitvoeren B&O processen (ON#2, OG, vastonderhouds-ON) – Retransitie 12 RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
Partnerschap in ontwikkeling & realisatie GRIP KES SES EA 80% 13 RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
V. Gelegenheid tot het stellen van vragen en voorlopige beantwoording VI. Afsluiting 14 RWS ONGECLASSIFICEERD Rijkswaterstaat Renovatie Wantijbrug Pijler#2
